单片机原理课件第3章

  • 格式：pps
  • 大小：806.50 KB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

单片机原理教程经典ppt课件

单片机原理教程经典ppt课件
标准型单片机有：AT89C51，AT89LV51，AT89C52， AT89LV52；
低档型单片机有：AT89C1051和AT89C2051两种型号。它们 的CPU内核和AT89C51是相同的，但并行I/O较少；
高档型单片机有：AT89S8252，这是一种可下载的Flash单 片机。它和IBM微机通信进行下载程序十分方便。
(-127~+127、-127~+127、-128~+127) ⑵ 补码的运算
在微型计算机中，带符号数用补码表示，减法可用补码相加来 实现，运算结果为补码。
第二章 1----1
第二章 MCS-51单片机的硬件结构与工作原理
主要内容：
1.MCS-51单片机组成（结构、引脚功能） 2.并行I/O端口结构 3.储器组织与操作 4.MCS-51单片机的中断系统

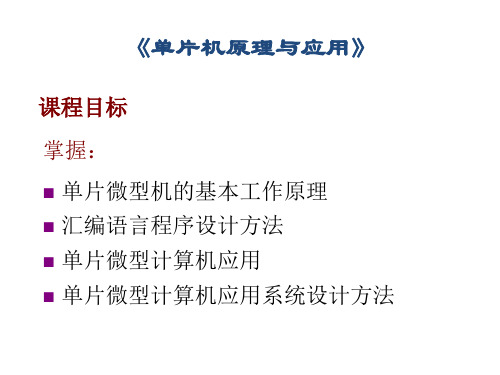

《单片机原理与应用》
课程目标 掌握： 单片微型机的基本工作原理 汇编语言程序设计方法 单片微型计算机应用 单片微型计算机应用系统设计方法
第一章 绪 论第一Biblioteka ---------1本讲重点：
微处理器、微机和单片机的基本概念、
单片机的发展、常用系列简介、应用。
讲授内容：
本章主要介绍单片机的结构特点、单片机的发展及常用 系列和单片机的应用领域等。重点介绍单片机的特点以及在 各领域中的应用。
P0 口 某 位 的 结 构 图
第二章 2 ----2
当由P0口输入数据时，由于外部输入信号既加在缓冲输入端上，又加 在驱动电路的漏极上。如果这时T2是导通的，则引脚上的电位始终被钳位 在0电平上，输人数据不可能正确地读人。因此，在输入数据时，应先把 P0口置1，使两个输出FET均关断，使引脚“浮置”，成为高阻状态，这样 才能正确地插人数据。这就是所谓的准双向口。

单片机原理及应用课件(第3讲)

单片机原理及应用课件(第3讲)
6
第指令，42种操作助记符，描述33种操作功能 。
从功能：数据传送（29）、算术运算（24）、逻辑操作 （24）、控制转移（17）、位操作（17）； 从空间：单字节（49）、双字节（45条）、三字节（17 条）； 从时间：单机器周期（64条）、双机器周期（45条）、四 机器周期（2）
Author: Zhanghaitao E_mail: zht_sir@
3

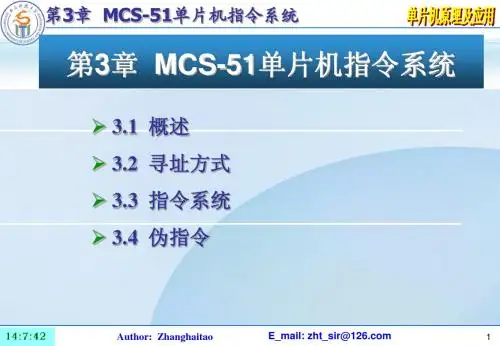

第3章 MCS-51单片机指令系统
§3-1 寻址方式
1、概述 寻址就是寻找指令中操作数或操作数所在的地址。
寻址方式就是如何找到存放操作数的地址，把操 作数提取出来的方法 。它是计算机的重要性能 指标之一，也是汇编语言程序设计中最基本的 内容之一。
Author: Zhanghaitao
E_mail: zht_sir@
16
第3章 MCS-51单片机指令系统
§3-3 指令系统——数据传送类
6. XCHD,SWAP半字交换指令 XCHD A,@Ri SWAP A 例如 (A)=12H, (R1)=30H,（30H）=34H XCHD A,@R1 （A）=？ (30H)=? 例如 (A)=12H SWAP A （A）= ？
Author: Zhanghaitao
E_mail: zht_sir@
20
第3章 MCS-51单片机指令系统
二、算术运算类（24条）
1. 不带进位的加法指令，影响P,OV,AC,C ADD A,Rn ADD A,direct ADD A,@Ri ADD A，#data 2. 带进位的加法指令，影响P,OV,AC,C ADDC A,Rn ADDC A,direct ADDC A,@Ri ADDC A,#data 3. 带借位的减法指令，影响P,OV,AC,C SUBB A,Rn SUBB A,direct SUBB A,@Ri SUBB A,#data

03 04 单片机原理 课件

03 04 单片机原理 课件

二. 寻址方式
1. 立即寻址 在这种寻址方式中，指令多是双字节。一般第一个字节位为操 作码，第二个字节为操作数。该操作数直接参与操作，所以又称 立即数，用“#”表示。立即数是存放在程序存储器中的常数
例1
指令助记符：MOV
程序存储器 2000H 2001H 01110100 00111010
A
,
#3AH
D6 0 3E
D5 D4 1 0
D3 0 3B
D2 0 3A
D1 0 39
D0 0 38
3D 3C
图4.9 SETB 3DH 指令执行示意图
操作数寻址方式与寻址空间
寻址方式 直接寻址 间接寻址 位寻址 寻 址 空 间 寄存器寻址 工作寄存器R0R7、A、B、CY、DPTR 片内RAM和特殊功能寄存器SFR 片内RAM , 片外RAM
--片内RAM的直接地址（包含位地址）或寄存器。 (X） --在直接寻址方式中，表示直接地址X中的内容；在间接寻
X 址方式中，表示由间址寄存器X指出的地址单元。 ((X)) --在间接寻址方式中，表示由间址寄存器X指出的地址单元 中的内容。 --指令操作流程，将箭头左边内容送入箭头右边的单元内。
① MOV R1 , #33H ② MOV A , #66H ③ MOVX @R1 , A
DPH DPL
2. 直接寻址方式
在这种寻址方式中，操作数项给出的是参加运算的操作数的 地址。可寻址空间有特殊功能寄存器、内部数据存储器以及 位地址。其中特殊功能寄存器和位地址空间只能用直接寻址 方式来访问。
例1 MOV
A, 3AH
；把A的内容送3AH单元。
；将立即数10H送P1口。
例2 MOV P1,#10H

单片机原理及接口技术(第3章)

单片机原理及接口技术(第3章)

第3章 MCS-51单片机的指令系统
① 操作码部分：以助记符表示，助记符用英语单词的缩写， 表明该指令的功能，如MOV表明该指令是一条数据传送指 令，ADD表明该指令是一条加法指令。
② 书写格式：操作码和操作数要用空格分开，如果指令中有 多项操作数，操作数之间要用“，”分开。方括号［ ］表 示该项是可选项， 可有可无。
单片机原理与接口技术 第3章
第3章 MCS-51单片机的指令系统
3.1 指令格式和寻址方式 3.1.1指令格式 1．指令格式
每条指令由操作码和操作数两部分组成。 操作码表示计算机将进行何种操作。 操作数表示参加操作的数或操作数所在的地址。 有无操作数、单操作数、双操作数三种情况。 汇编语言指令格式为： [标号：] 操作码助记符 [目的操作数] [，源操作数] [；注释]
（5）16位数据传送指令 MOV DPTR，#data16 ；将一个16位数送入DPTR中。 功能：把16位常数送入DPTR中。
高位立即数送入DPH，低位立即数送入DPL中。 （6）堆栈操作指令 PUSH direct ；将直接地址中的数压入栈顶；
SP←(SP）+1；（SP）←（direct）。 POP direct ；将栈顶中的数据弹出到直接地址；
例如：
MOV A，R6 ； A←（R6），将寄存器R6中的内容送到累加器A。
MOV A，30H ； A←（30），将内部RAM30H单元的内容送到累加器A。
MOV A，@R0 ； A←（(R0）），将内部RAM中R0的内容为地址的单
元的内容送到累加器A。
MOV A，#40H
； A←40H，将立即数40H送给累加器A。
功能：将累加器A的低4位和R0或R1间址的存储单元的低4位

单片机原理与应用第3章课件

单片机原理与应用第3章课件

相对寻址示意图
注意：在相对寻址方式时，在rel为正数和负数两种不同情况下， 目的地址PC的求法可以用下列不同的公式求：
当rel为正数时， PC目的＝PC当前＋当前指令字节数＋rel
当rel为负数时， PC目的＝PC当前＋当前指令字节数＋rel－100H
在人工汇编时，往往知道PC目的和PC当前，需要求rel，如果 PC目的＞PC当前,采用第一个公式；如果PC目的≤PC当前,采用第二个公式。
立即数寻址示意图
3.2.3 寄存器寻址
寄存器寻址（register addressing）方式在指令中指出了参 与运算的操作数所在的寄存器，操作数 存储在寄存器中。寄存器寻址方式中的 寄存器为工作寄存器R0～R7、DPTR、累 加器A、寄存器B(仅在乘除法时)和布尔 累加器C。
例如： MOV A,R0 ;(A)←(R0) 该指令执行的操作是把工作寄存器 R0中的数送到累加器A中，若R0寄存器 单元中的内容是55H，则该指令执行后A 的内容就是55H。
源操作数
机器语言指令格式 （1）单字节指令格式：操作码 【例】汇编语言指令 ADD A，R0 对应的机器语言是：
28 （2）双字节指令格式：操作码 操作数 【例】汇编语言指令 ADD A，＃31H 对应的机器语言是:
24 31 （3）三字节指令格式：操作码 第一操作数 第二操作数 【例】汇编语言指令 MOV 30H，＃7AH 对应的机器语言是：
3.2.7 位寻址
位寻址就是对内部RAM和特殊功能寄存器的可寻址位的内容进行操 作的寻址方式。这种寻址方式只是对指令指定的1位进行操作，其寻址 方式与直接寻址方式相同。 【例】如果A＝74H，则执行指令
SETB ACC.3 后，A＝7CH，见下图。

单片机原理与接口技术(电子工业出版社)课件 第3章 MCS-51单片机指令系统

单片机原理与接口技术(电子工业出版社)课件 第3章 MCS-51单片机指令系统

加变址寻址、相对寻址和位寻址等七种。
16:50
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
17
3.1.4 寻址方式
1.立即寻址
----立即寻址
立即寻址是将操作数直接写在指令中，作为 指令的一部分存放在代码段里，位置在程序存储 器中。立即寻址中的操作数，称为立即数。 例如：MOV A, #30H ；30H→A
16:50
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
19
3.1.4 寻址方式
直接寻址方式可访问的范围 1) 特殊功能寄存器
----访问范围
这部分存储单元既可以用单元地址给出，也可 以用寄存器符号的形式给出。如：MOV A, 90H 或 MOV A, P1为同一条指令的两种写法（特殊功能寄 存器只能用直接寻址方式访问）。


bit：表示内部RAM和SFR中的具有位寻址功能
的位地址。
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
16:50
15
3.1.3 指令中的常用符号

@：表示间接寻址寄存器或基址寄存器的前缀
符号。

$： 表示当前指令的地址。
/：位操作数的前缀，表示对该位操作数取反，
如：/bit。 (x)：表示存储单元x的内容。 ((x))：表示以寄存器或存储单元x的内容作为 地址的存储单元的内容。 →：表示数据传送方向。
返回目录
14
3.1.3 指令中的常用符号

#data：表示8位立即数，即8位常数，取值范围
为#00H～#0FFH。

#data16：表示16位立即数，即16位常数，取值 范围为#0000H～#0FFFFH。 addr16：表示16位地址。 addr11：表示11位地址。 rel：用补码形式表示的地址偏移量，取值范围 为-128～+127。

单片机-第三章


间接寻址寄存器前缀， @Ri， @ 间接寻址寄存器前缀，如@Ri，@A+DPTR (X) X中的内容。 中的内容。 寻址的单元中的内容。 ((X)) 由X寻址的单元中的内容。 箭头右边的内容被箭头左边的内容所取代。 → 箭头右边的内容被箭头左边的内容所取代。
单片机原理及接口技术——自动化系 单片机原理及接口技术——自动化系
单片机原理及接口技术——自动化系 单片机原理及接口技术——自动化系
MCS-51单片机指令系统 第3章 MCS-51单片机指令系统
本章主要介绍MCS-51汇编语言的指令系统。 本章主要介绍MCS-51汇编语言的指令系统。 MCS 汇编语言的指令系统 MCS-51的基本指令共111条 的基本指令共111 MCS-51的基本指令共111条 单字节指令； (1) 单字节指令； 按指令所占的字节来分： 双字节指令； 按指令所占的字节来分： (2) 双字节指令； 三字节指令。 (3) 三字节指令。 按指令的执行时间来分： 按指令的执行时间来分： 1个机器周期 12个时钟振荡周期 指令64 个机器周期（ 个时钟振荡周期） 64条 (1) 1个机器周期（12个时钟振荡周期）指令64条 2个机器周期 24个时钟振荡周期 指令45 个机器周期（ 个时钟振荡周期） 45条 (2) 2个机器周期（24个时钟振荡周期）指令45条 4个机器周期只有乘 除两条指令的执行时间为（48个时 个机器周期只有乘、 (3) 4个机器周期只有乘、除两条指令的执行时间为（48个时 钟振荡周期）。 钟振荡周期）。 12MHz晶振 机器周期为1 晶振: 12MHz晶振:机器周期为1µs。
单片机原理及接口技术——自动化系 单片机原理及接口技术——自动化系
;A←(Rn) ;A←(direct) ;A←((Ri)) ;A←#data

第3章(第5版)李朝青-单片机原理及接口技术(第5版)课件

例如
19:47
单片机原理及接口技术 16
例如：MOVC A，@A+DPTR；((A)+(DPTR))→A 如图所示
DPTR内容与A的内容之 和为程序存储器地址
ROM
DPTR
02F1H
①
+ 0302H 1EH
A 11H ②
A 1EH
程序存储器内容送A
19:47
单片机原理及接口技术 17
6、相对寻址
设计者：刘艳玲
19:47
单片机原理及接口技术 1
第3章 指令系统
§3.1 §3.2 §3.3 §3.4
汇编语言 寻址方式 89C51/S51指令系统 思考题与习题
19:47
单片机原理及接口技术 2
§3.1
§3.1.1 §3.1.2
汇编语言
指令和程序设计语言 指令格式
19:47
单片机原理及接口技术 3
19:47
单片机原理及接口技术 18
7、位寻址
位寻址：采用位寻址方式的指令的操作数是8位
二进制数中的某一位，指令中给出的是位地址。 位地址在指令中用bit表示。 例如：CLR bit；
位地址的两种表示方法：直接使用位地址，如
D3H；直接用寄存器名字加位数，如PSW.3。
位寻址区域：片内RAM的20H-2FH的16个单元
4、寄存器间接寻址
寄存器间接寻址：操作数的地址事先存放在某个寄存器
中，寄存器间接寻址是把指定寄存器的内容作为地址，由该 地址所指定的单元内容作为操作数。 89C51/S51规定R0或R1为间接寻址寄存器，它可寻址内 部地址RAM低位的128B单元内容。还可采用DPTR作为间 接寻址寄存器，寻址外部数据存储器的64KB空间。 例如

单片机课件第三章输入输出端口

让LED0不断闪烁 方案设计: 因为LED是通过数字信号来控制的，所以 可以利用P1作为输出口来控制。 因为只控制LED0一个灯，所以可以利用 P1的一位口线，如P1.0来控制。 闪烁可以通过延时来实现。
LED0闪烁的代码（一）
#include <reg51.h> #define LED_ON 0 #define LED_OFF 1 void delay (unsigned int i); sbit LED0 = P1 ^ 0; void main(void) { for(;;) { LED0 = LED_ON; /* Turn on LED0 */ delay(16); /* Wait for about 16*1000 clock */ LED0 = LED_OFF; /* Turn off LED0 */ delay(16); /* Wait for about 16*1000 clock */ } /* for(;;) */ } /* main */
P0、P1、P2和P3口的功能（一）
I/O（Input and Output Port）即输入输 出口，是单片机最基本也是最重要的组成 部分，主要用于数字信号的捕获和控制。 51系列单片机共有4个I/O端口，分别为 P0，P1，P2和P3。此4个端口都可以作为 单独的输入或输出口使用，即每个I/O引 脚都可以作为输入口使用，也可以作为输 出口使用。
键盘检测源代码
#include <reg5l. h> # define uchar unsigned char #define uint unsigned int void dims (void); uchar kbscan(void); void main (void) { uchar key: for(;;) { key=kbscan(); dlms(); } } void dlms (void) { uchar i; for(i=200;i>0;i--); }

《单片机原理及应用》第3章 指令系统2012-2013


片内RAM单元 地址
R0
65H
┋
② A 47H
将片内RAM 65H单 元内容47H送A
65H ┋
47H
• 5、变址寻址(基址寄存器+变址寄存器间接寻址)
• 变址寻址：以某个寄存器的内容为基地址，在这个基地址的 基础上加上地址偏移量形成真正的操作数地址。
• 89C51中采用DPTR或PC为基址寄存器，A的内容为地址偏
也可以使用它们的名字。
• 例如： • MOV A，3AH；(3AH) →A • MOV A，P1；(P1口) →A • 或： MOV A，90H； 90H是P1口的地址
• 2、寄存器寻址
• 寄存器寻址：由指令指出寄存器组R0～R7中的某一个或其他寄存器 (A,B,DPTR等)的内容作为操作数。 • 其中B寄存器仅在乘法、除法指令中为寄存器寻址，在其它指令中为 直接寻址。 • A寄存器可以寄存器寻址，又可以直接寻址（此时写作ACC）。 • 直接寻址和寄存器寻址的差别在于，直接寻址是给出操作数所在的字

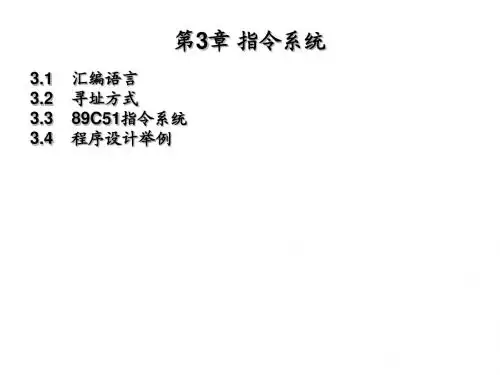

第3章 指令系统
3.1 3.2 3.3 3.4 汇编语言 寻址方式 89C51指令系统 程序设计举例
3.1
汇编语言
• 指令：是CPU根据人的意图来执行某种操作的命令。 • 程序设计语言：是实现人机交换信息的基本工具，分为机 器语言、汇编语言和高级语言。 • 机器语言：用二进制编码表示每条指令，是计算机能直接 识别和执行的语言。 • 汇编语言：是用助记符、符号和数字等来表示指令的程序 设计语言。它与机器语言指令是一一对应的。
(Ri)表示Ri中的内容为指定的RAM单元地址。 MOV指令在片内存储器的操作功能如下图：
@Ri
direct
Rn
#data
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三章数字输入/输出端口3.1 标准8051的数字输入/输出端口3.2 STC15F2K60S2的数字输入/输出端口3.1 标准8051的数字输入/输出端口3.1.1 MCS-51单片机的数字输入/输出端口结构MCS-51单片机有4组8位I/O口：P0、P1、P2和P3口。

8051的某些I/O口具有复用功能•数据总线和地址总线低8 位分时使用P0口。

•地址总线高8 位使用P2口。

•控制总线使用P3口中的2 位，片内子系统也使用P3口作为输入输出口。

四个端口都包含一个锁存器，即特殊功能寄存器P0～P3，一个输出驱动器和两个（P3口为3个）三态缓冲器。

这种结构在数据输出时可以锁存，但对输入信号是不锁存的。

一般P1，P2，P3口的输出能驱动3个LS TTL输入，P0口的输出能驱动8个LS TTL输入。

1．P0口在P0口的一个位中包括一个输出锁存器，两个三态缓冲器，一个输出驱动电路和一个输出控制电路。

其中，输出驱动电路由一对FET （场效应管）组成，其工作状态受输出控制电路的控制。

P0口与低8 位地址/数据复用总线AD0-AD8复用。

双向和准双向•P0口做地址/数据总线口使用时是一个真正的双向口，输入为高阻抗结构，输出为推挽结构，不必外加上拉电阻。

•P0口作为一般I/O口使用时，是一个准双向口，即输入数据时，应先向口写“1”，使输出下拉FET截止，然后方可作高阻抗输入；输出数据时，接口为开漏输出结构，输出高电平时需外加上拉电阻。

读锁存器和读引脚•所谓“读锁存器”操作，读出输出锁存器内容。

针对“读-修改-写”指令，如ANL；ORL；XRL；JBC；CPL；INC；DEC；DJNZ；MOV PX.Y,C；CLR PX.Y 和SETB PX.Y等•所谓“读引脚”操作，直接读出引脚电平状态。

2．P2口在P2口的一个位中包括一个输出锁存器，两个三态缓冲器，一个输出驱动电路和一个输出控制电路。

其中，输出驱动电路由配有上拉电阻的FET组成。

P2口与高8位地址线A8-A15复用。

3．P3口在P3口的一个位中包括一个输出锁存器，三个三态缓冲器，一个输出驱动电路和一个输出控制电路。

其中，输出驱动电路由一配有上拉电阻的FET组成。

P3口具有第二功能。

P3.0RXD（串行输入通道）P3.1TXD（串行输出通道）P3.2/INT0（外中断0）P3.3/INT1（外中断1）P3.4T0（定时器0外部输入）P3.5T1（定时器1外部输入）P3.6/WR（外部数据存储器写选通）P3.7/RD（外部数据存储器读选通）4．P1口在P1口的一个位中包括一个输出锁存器，两个三态缓冲器，一个输出驱动电路。

其中，输出驱动电路由一配有上拉电阻的FET组成。

5．MCS-51单片机各个端口的功能总结P0口：低8位地址/数据复用总线或I/O口，作为I/O口使用时无上拉电阻；P1口：按位可编程的输入输出口；P2口：高八位地址线（PC，DPTR高八位）或I/O口；P3口：双功能口，若不用第二功能，可作一般I/O口。

P0，P1、P2和P3作为I/O口使用时为准双向口（作为输入口使用时需先向输出锁存器写入1），P0口作为地址数据复用总线使用时为双向三态输入输出口。

P1，P2，P3口的输出能驱动3个LS TTL输入，P0口的输出能驱动8个LS TTL输入。

复位后，各端口寄存器的值均为0FFH。

3.1.2 MCS51外总线时序1．访问外部程序存储器在访问外部程序存储器时，地址锁存信号ALE 上升为高电平以后，P2口输出高8位地址，P0口输出低8位地址；当ALE 下降为低电平后，P2口输出的信息不变，而P0口输出浮空，低8位地址由ALE 锁存到地址锁存器中。

接着PSEN 输出一个负脉冲，选通外部程序存储器，P0口接收外部程序存储器的指令字节。

此时，P2口的未使用位可用作通用I/O 。

t LHLLt AVLL t PLPH t LLIV t PLIVt LLAX t PLA Z t PXIZ t PXIXt AVIVt LLPL P0 INST R IN A8-A15 A0-A7 ALE PSEN P2A0-A7A8-A152．访问外部数据存储器在8051中，使用MOVX A，@DPTR访问外部数据存储器时，使用16位地址线，P0作为数据/低8位地址复用线，P2输出高8位地址。

也可以使用指令MOVX A，@Ri和MOVX@Ri，A访问外部数据存储器,此时总线操作只使用低8位地址线，P2口输出原输出锁存器内容。

此时如果外部存储器使用16位地址线，可以通过P2口对外部数据存储器进行页面寻址。

在外部数据存储器访问时，使用P3口的两位（P3.6,P3.7）提供读写选通信号，P2和P3口的未使用位可用作通用I/O。

数据存储空间读写时序图ALEPSEN A0-A7 tWHLWt LLDV t LLWL t RLFHtWLLt LLAX t RLAX t RLDV t RHDXt RHDXt WWL tWD VDATA INA0-A7指令P 2.0-P 2. 7/A 8-A 158-A 15A RDP0P2ALEPSEN tWHLHt LLWL t WLWHtAV LLtLLAX t OWXt WHOXtDWtAV WLWRP0P2A 0- A 7A 0- A 7DATA OUTP 2.0-P 2. 7/A 8-A 15 A 8-A 15指令3.1.3 MCS-51单片机应用系统的典型构成1.8751最小应用系统(单片应用)2. 8031单片机最小应用系统3.外扩数据存储器的最小应用系统4.外扩程序和数据存储器（或I/O ）的8051单片机应用系统P2口ALEP0口WR PSEN RDEA地址锁存器EPROM程序存储器（64K）RAM/IO口WR OERD数据总线D0～D7控制总线地址总线AB0～AB1580515.程序和数据存储空间的重叠使用3.2 STC15F2K60S2的数字输入/输出端口STC12C5A60S2单片机最多可以提供42根I/O口线P0口（8根）：P0.0 ~ P0.7P1口（8根）：P1.0 ~ P1.7P2口（8根）：P2.0 ~ P2.7P3口（8根）：P3.0 ~ P3.7P4口（8根）：P4.0 ~ P4.7P5口（2根）：P5.4、P5.54种工作模式：准双向口/弱上拉，推挽/强上拉，输入/高阻和开漏模式。

复位后为准双向口/弱上拉工作模式。

每个口的工作模式由2个控制寄存器中的相应位控制（PnM0和PnM1，n=0、1、2、3、4、5）。

PnM1 [7:0]PnM0[7:0]I/O口模式00准双向口（传统8051单片机I/O口模式），灌电流可达20mA，拉电流为270μA，由于制造误差，实际为270uA～150uA 01推挽输入输出（强上拉输出，可达20mA，要加限流电阻，尽量少用）10仅为输入（高阻）11开漏（Open Drain），内部上拉电阻断开，要外加上拉电阻STC15F2K60S2单片机的每个I/O口在弱上拉时都能承受20mA的灌电流（最好还是使用限流电阻，如1KΩ）。

在强推挽输出时都能输出20mA的拉电流（也要加限流电阻）。

整个芯片的工作电流推荐不要超过90mA。

即从MCU-Vcc流入的电流不超过90mA，从MCU-GND流出的电流不超过90mA，整体流入/流出电流都不能超过90mA。

1. P0口●用作数据总线（D7~D0）或者地址总线低8位（A7~A0）。

●用作普通I/O。

引脚复用功能P1.0ADC0/CCP1（捕获/比较/脉宽调制通道1）/RxD2（串口2输入）P1.1ADC1/CCP0（捕获/比较/脉宽调制通道0）/TxD2（串口2输出）P1.2ADC2/ECI（可编程计数器阵列定时器的外部时钟输入）/SS（SPI从器件选择）P1.3ADC3/ MOSI（SPI主机输出从机输入）P1.4ADC4/ MISO（SPI主机输入从机输出）P1.5ADC5/ SCLK（SPI时钟）P1.6ADC6/ XTAL2（外接晶体引脚）/RxD_3（串口1输入备用切换引脚）P1.7ADC7/ XTAL1（外接晶体引脚）/TxD_3（串口1输出备用切换引脚）2. P1口3.P2口引脚复用功能P2.0A8/RSTOUT_LOW（复位后输出低电平引脚）P2.1A9/ SCLK_2（SPI时钟备用切换引脚）P2.2A10/ MISO_2（SPI主机输入从机输出备用切换引脚）P2.3A11/ MOSI_2（SPI主机输出从机输入备用切换引脚）P2.4A12/ /ECI_3（可编程计数器阵列定时器的外部时钟输入备用切换引脚）/SS_2（SPI从器件选择备用切换引脚）P2.5A13/CCP0_3（捕获/比较/脉宽调制通道0备用切换引脚）P2.6A14/ CCP1_3（捕获/比较/脉宽调制通道1备用切换引脚）P2.7A15/ CCP2_3（捕获/比较/脉宽调制通道2备用切换引脚）4. P3口端口引脚复用功能P3.0RXD（串口1输入）/ /INT4 （外部中断4，只能下降沿中断）/T2CLKO （T2的时钟输出）P3.1TXD（串口1输出）/T2CLKO（T2的外部输入）P3.2/INT0（外部中断0输入，既可上升沿中断也可下降沿中断）P3.3/INT1（外部中断1输入，既可上升沿中断也可下降沿中断）P3.4T0（定时器0外部输入）/ T1CLKOU（T1时钟输出）/ECI_2（可编程计数器阵列定时器的外部时钟输入备用切换引脚）P3.5T1（定时器1外部输入）/ T0CLKOU（T0时钟输出）/ CCP0_32（捕获/比较/脉宽调制通道0备用切换引脚）P3.6/INT2（外部中断2输入，只能下降沿中断）/RxD_2（串口1输入备用切换引脚）/ CCP1_2（捕获/比较/脉宽调制通道1备用切换引脚）P3.7/INT3（外部中断3输入，只能下降沿中断）/TxD_2（串口1输出备用切换引脚）/ CCP2（捕获/比较/脉宽调制通道2）/ CCP2_2（捕获/比较/脉宽调制通道2备用切换引脚）5. P4口端口引脚复用功能P4.0MOSI_3（SPI主输出从输入备用切换引脚）P4.1MISO_3（SPI主输入从输出备用切换引脚）P4.2WR（外部总线写控制信号）P4.3SCLK_3（SPI时钟备用切换引脚）P4.4RD（外部总线读控制信号）P4.5ALE（地址锁存控制信号，主要用于外部总线扩展）P4.6RxD2_2（第二串口输入备用切换引脚）P4.7TxD2_2（第二串口输出备用切换引脚）6. P5口●P5.4/RST（复位脚）/MCLKO（内部R/C振荡时钟输出）。

输出的频率可为MCLK/1或MCLK/2）/SS_3（SPI接口的从机选择信号备用切换引脚）。
