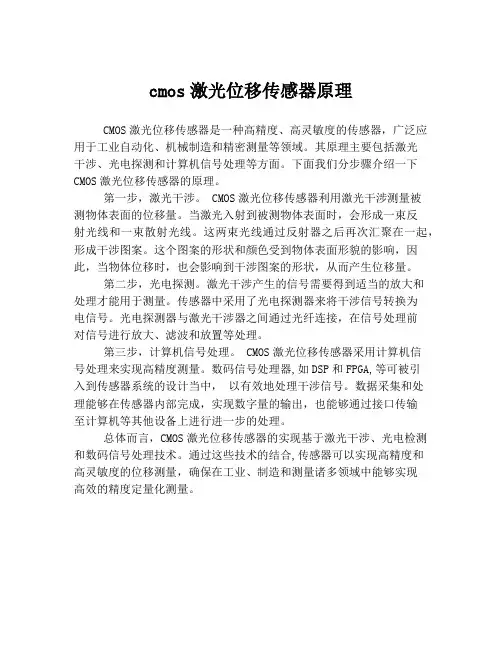

cmos激光位移传感器原理
CMOS激光位移传感器是一种高精度、高灵敏度的传感器，广泛应用于工业自动化、机械制造和精密测量等领域。
其原理主要包括激光
干涉、光电探测和计算机信号处理等方面。
下面我们分步骤介绍一下CMOS激光位移传感器的原理。
第一步，激光干涉。
CMOS激光位移传感器利用激光干涉测量被
测物体表面的位移量。
当激光入射到被测物体表面时，会形成一束反
射光线和一束散射光线。
这两束光线通过反射器之后再次汇聚在一起，形成干涉图案。
这个图案的形状和颜色受到物体表面形貌的影响，因此，当物体位移时，也会影响到干涉图案的形状，从而产生位移量。
第二步，光电探测。
激光干涉产生的信号需要得到适当的放大和
处理才能用于测量。
传感器中采用了光电探测器来将干涉信号转换为
电信号。
光电探测器与激光干涉器之间通过光纤连接，在信号处理前
对信号进行放大、滤波和放置等处理。
第三步，计算机信号处理。
CMOS激光位移传感器采用计算机信
号处理来实现高精度测量。
数码信号处理器,如DSP和FPGA,等可被引
入到传感器系统的设计当中，以有效地处理干涉信号。
数据采集和处
理能够在传感器内部完成，实现数字量的输出，也能够通过接口传输
至计算机等其他设备上进行进一步的处理。
总体而言，CMOS激光位移传感器的实现基于激光干涉、光电检测和数码信号处理技术。
通过这些技术的结合,传感器可以实现高精度和
高灵敏度的位移测量，确保在工业、制造和测量诸多领域中能够实现
高效的精度定量化测量。
光电探测器的应用原理图1. 什么是光电探测器光电探测器是一种将光信号转换为电信号的设备，主要用于检测、测量和控制光信号。
它通常由光敏元件和电子电路组成，能够将光能转化为电能，并产生相应的电信号输出。
2. 光电探测器的应用领域光电探测器在科学研究、工业生产以及日常生活中有着广泛的应用。
以下列举了几个常见的应用领域：•光通信：光电探测器作为光通信系统的重要组成部分，用于接收和解码光信号，实现高速、高效的光通信传输。
•星载天文观测：光电探测器可用于接收并记录遥远星系的光信号，从而帮助科学家研究宇宙的起源和演化。
•安全监控：光电探测器可用于安全监控系统中，通过检测光信号的变化来实现入侵检测、运动跟踪等功能。
•医学影像：光电探测器在医学领域中的应用包括光电子显微镜、光学成像系统等，能够提供高分辨率的生物组织影像。
•环境监测：光电探测器可用于测量环境中光敏物质的浓度，例如水中溶解氧浓度的监测、大气中颗粒物浓度的监测等。
3. 光电探测器的工作原理光电探测器的工作原理主要涉及光敏元件的光电效应和电子电路的信号处理。
以下是光电探测器的基本工作原理：1.光电效应：光敏元件通常采用半导体材料，如硅(Si)、锗(Ge)等。
当光线照射到光敏元件表面时，光子能量会激发出载流子，使得光敏元件在电场作用下产生电流。
2.光电转换：光电探测器通过光敏元件将光能转化为电能，产生电流或电压信号。
这些信号可以进一步被电子电路进行放大、滤波和处理。
3.信号处理：光电探测器的电子电路通常包括前置放大器、滤波器和信号处理器等。
前置放大器负责放大弱信号，滤波器用于去除噪声干扰，信号处理器则对信号进行调整、解码与分析。
4. 光电探测器的基本组成光电探测器通常由光敏元件和电子电路两部分组成。
以下是光电探测器的基本组成：•光敏元件：光敏元件是光电探测器的核心部分，负责将光信号转换为电信号。
常见的光敏元件有光电二极管、光敏电阻、光电二极管阵列等。
•电子电路：电子电路包括前置放大器、滤波器和信号处理器等部分，用于放大、滤波和处理光电转换后的电信号。
《光电探测与信号处理》课程教学大纲课程编号：ABJD0518课程中文名称：光电检测技术课程英文名称:Photoe1ectricDetectionandSigna1Processing课程性质：专业选修课课程学分数：3学分课程学时数：48学时授课对象：电子科学与技术专业本课程的前导课程：半导体物理学、光电子学、数字电路、模拟电路一、课程简介介绍光电检测系统的构成和应用基础知识。
重点叙述了光电检测过程中常用的光源和各种性能的探测器，并对目前光电子学的前沿技术作了简单介绍。
二、教学基本内容和要求第一章光电探测基础主要教学内容：(I)x光电系统描述；(2)、光电探测器的物理效应；(3)、光电探测器性能参数；(4)、探测器主要性能参数测试。
教学要求：掌握光的概念及有关参量，了解物体热辐射，理解辐射度参量与光度参量的关系。
理解光电技术中涉及的光学基本定律，掌握光强、光通量和照度的单位。
重点：光电探测器的物理效应难点：光电探测器的噪声第二章点探测器主要教学内容：(1)、光电检测器件概念和特点；(2)、光电检测器件基本特性参数；(3)、光电管、光电倍增管；(4)、半导体光电器件■光敏电阻，光电池，光敏二极管，光敏三极管；(5)、光电象限探测器和位敏探测器；(6)、光热探测器。
教学要求：掌握光电检测器件的特性参数，光电倍增管及半导体光电检测器件的原理、特性和应用。
重点：各种半导体光电器件的工作原理。
难点：光电象限探测器和位敏探测器的工作原理°第三章直接探测和外差探测主要教学内容：(1)、直接探测系统的性能分析；(2)、提高输入信噪比的光学方法；(3)、光频外差探测的基本原理；(4)、光频外差探测的信噪比分析；(5)、光频外差探测系统。
教学要求：了解直接探测系统和外差探测系统的特点，熟悉提高信噪比的方法，掌握维纳滤波器和匹配滤波器的结构和设计原理。
重点：提高输入信噪比的光学方法难点：取样积分器和光子计数的工作原理，第四章像探测器主要教学内容：（I）x真空摄像管；（2）、自扫描光电二极管阵列；（3）、CCD摄像器件；（4）、电荷注入器件CID；（5）、CMe）S图像传感器；（6）、固体图像传感器主要特性参数。
光电探测器的信号处理技术好嘞，以下是为您创作的关于“光电探测器的信号处理技术”的文案：哎呀，一说起光电探测器的信号处理技术，这可真是个有趣又有点复杂的玩意儿。
我还记得有一次，我在实验室里捣鼓这些玩意儿的时候，那叫一个手忙脚乱。
当时我面前摆着一堆光电探测器的设备，各种线路错综复杂，就像一团乱麻。
我心里想着，这可咋整啊，要是搞不定，这一天就白忙活了。
咱们先来说说光电探测器是啥。
简单来讲，它就像是一个超级敏感的“小眼睛”，能捕捉到光信号。
但这捕捉到的信号可不能直接用，就像你刚从菜市场买回来的菜，不能直接上桌，得加工处理一番。
光电探测器输出的信号往往比较微弱，还夹杂着各种噪声，就像在嘈杂的菜市场里听到的各种吆喝声，乱得很。
所以呢，咱们得想办法把有用的信号给“挑”出来，把那些捣乱的噪声给“赶”走。
这就用到了信号处理技术。
比如说，放大技术就是个常用的手段。
就好像你用放大镜看东西，能把原本看不清楚的细节给放大，让你看得更明白。
通过放大器，把微弱的光电信号放大，让它变得更强更明显。
还有滤波技术，这就像是给信号过筛子。
把那些不在我们想要的频率范围内的噪声给过滤掉，留下干净有用的信号。
另外，数字化处理也是必不可少的。
把模拟的光电信号转换成数字信号，这样计算机就能更好地处理和分析啦。
在实际应用中，比如在医疗领域，光电探测器能帮助医生检测身体内部的情况。
信号处理技术就像是个神奇的魔法，能让那些模糊不清的图像变得清晰准确，帮助医生更准确地诊断病情。
在通信领域，光电探测器让光信号能够被有效地接收和处理，保证我们的信息能够快速、准确地传输。
要是没有好的信号处理技术，那咱们打电话可能就会断断续续，上网也会卡顿得要命。
总之，光电探测器的信号处理技术就像是给光电探测器这个“小眼睛”配上了一副清晰的眼镜，让它能看得更清楚、更准确，为我们的生活带来了很多便利和惊喜。
回想我在实验室的那次经历，虽然一开始手忙脚乱，但最终通过不断尝试和运用各种信号处理技术，还是成功搞定了实验，那种成就感，真的没法形容！这也让我更加深刻地认识到，光电探测器的信号处理技术可不是纸上谈兵，而是实实在在能解决问题、创造价值的好东西。
光电信息处理技术的最新进展在当今科技飞速发展的时代，光电信息处理技术作为一门关键的交叉学科，正以前所未有的速度不断创新和进步。
从通信领域到医疗成像，从工业检测到航空航天，光电信息处理技术的应用无处不在，为我们的生活带来了巨大的改变。
光电信息处理技术的核心在于对光信号的获取、传输、处理和存储。
近年来，在光信号获取方面，新型的光电探测器不断涌现。
这些探测器具有更高的灵敏度、更快的响应速度和更宽的光谱响应范围。
例如，基于量子点的光电探测器在近红外波段表现出色，能够实现对微弱光信号的高效检测，这对于夜间成像、安防监控等领域具有重要意义。
同时，基于有机材料的柔性光电探测器也取得了显著进展，为可穿戴设备和柔性电子提供了新的可能。
在光信号传输方面，光纤通信技术一直是研究的重点。
随着技术的不断突破，单模光纤的传输容量不断提升。
通过采用波分复用、偏振复用等技术，一根光纤能够同时传输多个波长和偏振态的光信号，极大地提高了通信带宽。
此外，空分复用技术也逐渐成为研究热点，通过多芯光纤或少模光纤的应用，进一步挖掘光纤的传输潜力。
为了实现更高速、更稳定的光通信，新型的光调制技术也在不断发展。
例如，基于硅基光子学的高速电光调制器，能够实现皮秒级的响应速度和低能耗的光信号调制。
光电信息处理的关键环节之一是对光信号的处理。
在这方面，数字图像处理技术与光学处理技术的融合越来越紧密。
基于数字信号处理算法的图像增强、去噪、压缩等技术不断完善，使得光电图像的质量得到显著提升。
同时，光学图像处理技术也在不断创新。
例如，利用空间光调制器实现的光学卷积运算，能够快速处理大量的图像数据，在目标识别、图像分类等领域具有广泛的应用前景。
此外，深度学习技术在光电信息处理中的应用也日益广泛。
通过训练深度神经网络，能够实现对复杂光电图像的智能分析和理解，为自动驾驶、智能安防等领域提供了强大的技术支持。
在光信号存储方面，光存储技术也在不断发展。
蓝光光盘技术已经得到广泛应用，其存储容量不断提高。
一、实验目的1. 了解光敏电阻的基本工作原理和特性。
2. 掌握光敏电阻的光照特性、光谱特性和伏安特性等基本特性。
3. 学习使用光敏电阻进行光电探测和信号处理。
4. 培养实验操作能力和数据分析能力。
二、实验原理光敏电阻是一种利用半导体的光电效应制成的电阻器，其电阻值随入射光的强弱而改变。
光敏电阻器在光线的作用下，电子吸收光子的能量从键合状态过渡到自由状态，引起电阻值的变化。
光敏电阻的基本特性包括光照特性、光谱特性和伏安特性等。
1. 光照特性：光敏电阻的电阻值随光照强度的变化而变化，光照强度越大，电阻值越小。
2. 光谱特性：不同波长的光对光敏电阻的影响不同，光敏电阻对不同波长的光具有不同的灵敏度。
3. 伏安特性：光敏电阻在一定光照度下，光电流随外加电压的变化而变化。
三、实验仪器与设备1. 光敏电阻2. 激光光源3. 可调电压电源4. 示波器5. 光照度计6. 光电探测电路7. 实验记录本四、实验内容与步骤1. 光照特性测试（1）将光敏电阻接入电路，连接好示波器。
（2）调整激光光源的功率，使光照强度从弱到强变化。
（3）观察并记录光敏电阻的电阻值变化。
（4）绘制光照特性曲线。
2. 光谱特性测试（1）将光敏电阻接入电路，连接好示波器。
（2）调整激光光源的波长，从可见光到红外光。
（3）观察并记录光敏电阻的电阻值变化。
（4）绘制光谱特性曲线。
3. 伏安特性测试（1）将光敏电阻接入电路，连接好示波器。
（2）调整可调电压电源的电压，从低到高变化。
（3）观察并记录光敏电阻的光电流变化。
（4）绘制伏安特性曲线。
4. 光电探测实验（1）设计光电探测电路，将光敏电阻接入电路。
（2）调整激光光源的功率和波长，观察光电探测电路的输出信号。
（3）分析光电探测实验结果，验证光敏电阻的基本特性。
五、实验数据与分析1. 光照特性曲线：根据实验数据绘制光照特性曲线，分析光敏电阻的电阻值随光照强度的变化规律。
2. 光谱特性曲线：根据实验数据绘制光谱特性曲线，分析光敏电阻对不同波长的光的灵敏度。
第1篇一、实验目的本次实验旨在通过实际操作，了解光电探测的基本原理和实验方法，掌握光电探测器的性能测试技术，并分析光电探测在现实应用中的重要性。
实验过程中，我们对光电探测器的响应特性、灵敏度、探测范围等关键参数进行了测试和分析。
二、实验原理光电探测器是一种将光信号转换为电信号的装置，广泛应用于光电通信、光电成像、环境监测等领域。
实验中，我们主要研究了光电二极管（Photodiode）的工作原理和特性。
光电二极管是一种半导体器件，当光照射到其PN结上时，会产生光生电子-空穴对，从而产生电流。
三、实验仪器与材料1. 光电二极管2. 光源（激光笔、LED灯等）3. 光电探测器测试仪4. 示波器5. 数字多用表6. 光纤连接器7. 光学平台8. 环境温度计四、实验步骤1. 光电二极管性能测试（1）将光电二极管与光源、测试仪连接，确保连接牢固。
（2）调整光源强度，观察光电探测器输出电流的变化，记录不同光照强度下的电流值。
（3）测试光电二极管在不同波长下的光谱响应特性，记录不同波长下的电流值。
2. 光电探测器灵敏度测试（1）调整环境温度，观察光电探测器输出电流的变化，记录不同温度下的电流值。
（2）改变光源距离，观察光电探测器输出电流的变化，记录不同距离下的电流值。
3. 光电探测器探测范围测试（1）在固定光源强度下，调整探测器与光源的距离，观察输出电流的变化，记录探测范围。
（2）在固定探测器与光源的距离下，调整光源强度，观察输出电流的变化，记录探测范围。
五、实验结果与分析1. 光电二极管性能测试实验结果表明，随着光照强度的增加，光电二极管输出电流逐渐增大。
在相同光照强度下，不同波长的光对光电二极管输出的电流影响不同，表明光电二极管具有光谱选择性。
2. 光电探测器灵敏度测试实验结果显示，随着环境温度的升高，光电二极管输出电流逐渐增大，表明光电探测器对温度具有一定的敏感性。
同时，在光源距离变化时，光电探测器输出电流也相应变化，说明光电探测器的探测范围与光源距离有关。
光电探测器中的信号预处理技术光电探测器是一种通过光电转换实现对光信号的探测和测量的设备，广泛应用于光通信、光电子、光子学等领域。
在光电探测器中，信号预处理是一项重要的技术，它可以提高检测灵敏度、降低系统噪声和误差。
本文将从信号预处理的基本原理、实现方法及其应用等方面对光电探测器中的信号预处理技术进行探讨。
一、信号预处理的基本原理信号预处理的基本原理是将原始信号进行一定的处理，使其更适合后续处理和分析，以提高信号质量。
在光电探测器中，信号预处理的主要目的是除去光源的影响，降低系统噪声和误差，同时提高信号的检测灵敏度。
常见的信号预处理方法有滤波、放大、采样、平滑、数字化、去噪等。
这些方法可以根据实际需要进行组合和应用，以满足不同的信号处理需求。
二、信号预处理的实现方法光电探测器中的信号预处理方法主要有模拟信号处理和数字信号处理两种方式。
1. 模拟信号处理模拟信号处理方法是指在信号进行数字化转换之前，对其进行模拟信号处理，例如滤波、放大、灵敏度调节等。
其中滤波是模拟信号处理中的重要方法，可以通过滤波器实现。
常用的滤波器包括低通滤波器、高通滤波器、带通滤波器等，其选择和设计取决于所需信号的频率分布和噪声特性。
此外，放大器也是模拟信号处理中的一种重要手段，可以放大信号并调整放大倍数，使信号更适合后续数字化处理。
2. 数字信号处理数字信号处理方法是将信号进行数字化转换，通过数字信号处理器（DSP）等设备进行处理，例如滤波、去噪、谱分析等。
数字信号处理具有处理速度快、精度高、可编程等优势，适用于各种不同类型的信号处理。
数字信号处理中，滤波和去噪是两个重要的方法。
滤波可以通过FIR滤波器、IIR滤波器、小波变换等实现。
去噪是指去除数字信号中的随机噪声，常见的方法有小波去噪、Kalman滤波、基于正则化的拟合等。
三、信号预处理的应用光电探测器中的信号预处理技术在光通信、光电子、光子学等领域有着广泛的应用。
1. 光通信中的应用在光通信系统中，信号预处理技术可以有效降低系统噪声和误差，提高信号的灵敏度和传输距离。
光电探测器的特性及应用光电探测器是一种能够将光信号转化为电信号的装置，常用于光学和电子领域。
它通过吸收光能量并将其转化为电流信号，实现对光的检测和测量。
光电探测器的特性包括响应速度快、灵敏度高、稳定性好等，因此在各种领域都有广泛的应用。
光电探测器的主要特点如下：1. 响应速度快：光电探测器的响应速度通常在纳秒或更短的时间尺度，具有良好的实时性能。
这使得它们能够用于快速测量和检测领域，例如激光技术和高速通信。
2. 灵敏度高：光电探测器可以检测到非常微弱的光信号，并将其转化为电信号。
一些高灵敏度的探测器甚至能够检测单个光子。
这使得光电探测器在光学显微镜、光通信、光谱分析等领域有重要的应用。
3. 波长范围广：光电探测器的波长响应范围通常从紫外线到红外线，取决于其所使用的材料和结构。
这使得光电探测器能够在不同波段的光信号中进行检测，从而适用于不同领域的应用。
4. 稳定性好：光电探测器能够在长时间使用后保持其性能稳定。
它们对外界环境的变化、温度的影响较小，并且能够简单地进行校准和调整。
因此，光电探测器在工业和科研领域得到广泛应用。
5. 容易集成和使用：光电探测器通常具有较小的尺寸和体积，可以方便地进行集成和使用。
它们可以与其他电子器件相结合，形成各种复杂的光电子系统，并且可以通过简单的电路调节来实现不同的测量模式和功能。
光电探测器的应用非常广泛，以下介绍几个典型的应用领域：1. 光通信：光电探测器是光通信系统中的关键元件之一。
它们能够将光信号转化为电信号，并进行接收、放大和解调，用于实现光纤通信的传输和接收。
光电探测器的高灵敏度和快速响应速度使得光通信系统能够实现高速、高质量的数据传输。
2. 光谱分析：光电探测器可以用于光谱分析和光谱测量领域。
它们能够将光信号转化为电信号，并通过测量光电流的强度和波长来实现光谱测量。
光电探测器在物理、化学、生物科学等领域的光谱分析中得到了广泛的应用。
3. 光学显微镜：光电探测器可以用于光学显微镜系统中，实现对样品中光信号的检测和成像。

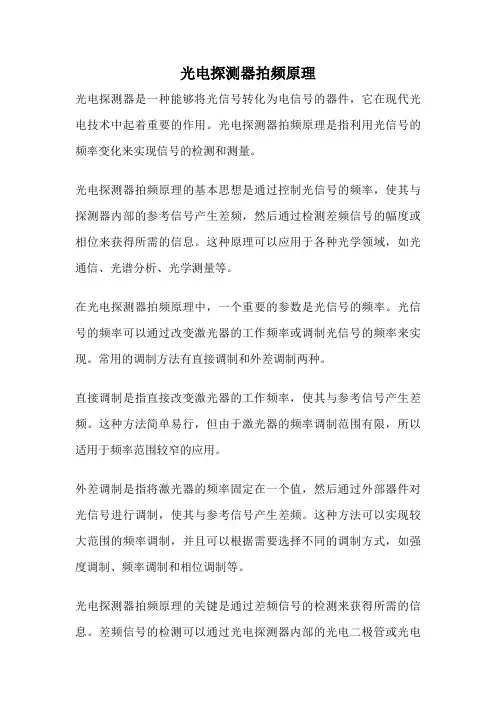

光电探测器拍频原理光电探测器是一种能够将光信号转化为电信号的器件，它在现代光电技术中起着重要的作用。
光电探测器拍频原理是指利用光信号的频率变化来实现信号的检测和测量。
光电探测器拍频原理的基本思想是通过控制光信号的频率，使其与探测器内部的参考信号产生差频，然后通过检测差频信号的幅度或相位来获得所需的信息。
这种原理可以应用于各种光学领域，如光通信、光谱分析、光学测量等。
在光电探测器拍频原理中，一个重要的参数是光信号的频率。
光信号的频率可以通过改变激光器的工作频率或调制光信号的频率来实现。
常用的调制方法有直接调制和外差调制两种。
直接调制是指直接改变激光器的工作频率，使其与参考信号产生差频。
这种方法简单易行，但由于激光器的频率调制范围有限，所以适用于频率范围较窄的应用。
外差调制是指将激光器的频率固定在一个值，然后通过外部器件对光信号进行调制，使其与参考信号产生差频。
这种方法可以实现较大范围的频率调制，并且可以根据需要选择不同的调制方式，如强度调制、频率调制和相位调制等。
光电探测器拍频原理的关键是通过差频信号的检测来获得所需的信息。
差频信号的检测可以通过光电探测器内部的光电二极管或光电倍增管来实现。
光电二极管是一种将光信号转化为电信号的器件，其输出电流与光信号的强度成正比。
光电倍增管是一种具有放大功能的光电二极管，可以将微弱的光信号放大到较大的幅度。
在光电探测器拍频原理中，差频信号的检测是通过将光电二极管或光电倍增管连接到一个带通滤波器中实现的。
带通滤波器可以选择特定的频率范围，使差频信号的幅度或相位在该范围内得到放大。
然后，通过接收电路对放大后的信号进行处理，可以得到所需的信息。
光电探测器拍频原理在光通信中有着广泛的应用。
光通信是一种利用光信号传输信息的通信方式，其传输速度快、带宽大、抗干扰性强等优点使其成为现代通信系统中的主要技术之一。
光电探测器拍频原理可以用于光通信系统中的光信号检测和测量，实现光信号的调制、解调和时钟恢复等功能。
光电探测器的工作原理
光电探测器是一种用于检测光信号的器件，主要基于光电效应。
其工作原理可以归纳为以下几个步骤：
1. 能量吸收：当光束照射到光电探测器上时，光子的能量会被光敏物质（如半导体材料）所吸收。
光敏物质中的电子将吸收光子的能量，从而进入激发状态。
2. 电子释放：光敏物质中激发状态的电子会经过非辐射过程，将能量释放并转化为电子动能。
这些电子会跃迁到导带中，形成带电粒子。
3. 电荷分离：带电粒子在光电探测器内部会被电场分离。
正电荷会被引向正极，而负电荷会被引向负极，从而在探测器内部产生电流。
这个电流的大小与吸收光子的能量和光强有关。
4. 信号放大：产生的微弱电流通过放大电路进行放大，以提高信号的强度和可靠性。
5. 信号处理：经过放大后的电流信号进一步被传递到信号处理电路中，进行滤波、放大、采样等处理。
最终，光电探测器产生的信号可以被转化为可视化的图像、电子信号或其他形式的输出。
总的来说，光电探测器的工作原理是通过光子在光敏物质中的能量吸收、电子释放、电荷分离以及信号放大和处理等步骤来实现对光信号的探测和转化。
不同类型的光电探测器，如光电
二极管、光电倍增管、光电晶体管等，在工作原理上可能有所差异，但都是基于光电效应实现的。
光电探测器信号处理技术的优化研究光电探测器（Photodetector），又称为光电二极管（Photo Diode），是一种将光信号转换成电信号的装置。
在全球通信、节能照明、绿色轨道交通等领域，光电探测器具有较广泛的应用。
在现代科技中，光电探测器具有重要的作用，是各种光电子设备中的一个关键部件。
然而，光电探测器信号处理技术的优化研究一直是一个热门话题。
一、光电探测器信号处理的意义光电探测器信号处理技术的优化研究，有着极为重要的意义。
首先，优化研究能够提高光电探测器的灵敏度和响应速度，从而提高设备的性能和使用效率。
其次，光电探测器在不同使用环境下，信号的稳定性会受到很大的影响，因此优化研究可以提高光电探测器的抗干扰能力，减少使用误差。
最后，对于光电探测器信号处理的优化研究，能够进一步推动光电子技术的发展，加速创新应用的推广与普及。
二、光电探测器信号处理技术的发展现状目前，光电探测器的信号处理技术已经有了很大的发展。
传统的光电探测器信号处理技术采用的是普通的计数器或锁相技术，使得设备的响应速度缓慢，测量数据不稳定。
为了改善这种情况，科学家们推出了更加高效、精确的信号处理技术。
例如，一些优化研究者提出了基于信号处理的时间差测量技术。
该技术可以通过将两个不同反射面上的采样脉冲测量时间差来测量光信号的时间。
在此基础上，他们进一步开发了一种CDMA（Code Division Multiple Access）码跟踪技术，该技术可以在弱光环境下实现稳定的光束追踪。
此外，还有一种名为“光子计数技术”的新型信号处理技术。
与传统技术不同的是，该技术可以将非线性光电探测器输出的光电信号转为单光子计数信号。
相较于传统技术，该技术响应时间更加迅速，计数精度更高。
这些新型的信号处理技术，提高了光电探测器信号处理效率和精度，为光电子设备的应用开辟了更加广阔的创新空间。
三、优化研究中存在的问题及解决方案光电探测器信号处理技术的优化研究，也存在一些问题。
光电检测实验报告光电检测实验报告引言：光电检测是一种常见的实验方法，通过光电效应原理，将光信号转化为电信号进行测量和分析。
本次实验旨在通过搭建光电检测系统，探索光电效应在不同条件下的特性，并研究其在实际应用中的潜力。
一、实验装置的搭建实验装置由光源、光电探测器和信号处理器组成。
光源可以选择激光器、LED 等，而光电探测器则包括光电二极管、光电倍增管等。
信号处理器用于放大和转换光电信号，常见的有放大器、滤波器等。
二、光电效应的研究光电效应是指当光照射到物质表面时，光子能量被物质吸收，从而产生电子的现象。
实验中，我们通过改变光源的强度和波长，以及调整光电探测器的位置和方向，研究光电效应的特性。
1. 光源强度对光电效应的影响在实验中，我们使用不同强度的光源照射光电探测器，记录下光电流的变化情况。
实验结果显示，光源强度越大，光电流也越大，这表明光电效应与光源的强度呈正相关关系。
2. 光源波长对光电效应的影响我们使用不同波长的光源照射光电探测器，观察光电流的变化。
实验结果显示，不同波长的光源对光电效应的影响不同。
在可见光范围内，短波长的光源产生的光电流较大，而长波长的光源产生的光电流较小。
这说明光电效应与光源的波长呈负相关关系。
三、光电检测在实际应用中的潜力光电检测技术在许多领域中有着广泛的应用，如光电传感器、光电测距仪等。
以下是一些实际应用案例：1. 光电传感器在自动化生产中的应用光电传感器可以通过光电效应检测物体的存在与否，广泛应用于自动化生产线上。
例如，在汽车制造过程中，光电传感器可以检测零件的位置和质量，实现自动化装配和质量控制。
2. 光电测距仪在测量领域中的应用光电测距仪利用光电效应测量物体与测距仪之间的距离。
它可以应用于建筑测量、地质勘探等领域。
例如，在建筑测量中，光电测距仪可以快速、准确地测量建筑物的高度和距离，提高测量效率。
结论：通过本次实验，我们搭建了光电检测系统，并研究了光电效应在不同条件下的特性。
《光电探测与信号处理》教学大纲一、课程基本信息1、课程名称:光电探测与信号处理全称（英文）Photoelectric detection and signal processing2、课程代码：B13090163、课程管理：数理学院应用物理教研室4、教学对象：应用物理5、教学时数：总时数48学时，其中理论教学32学时，实验实训16学时。
6、课程学分：37、课程性质：专业选修课程8、课程衔接：（1）先修课程：工程光学、电磁学、原子物理学、量子力学、模拟电子技术（2）后续课程：光电子技术二、课程简介《光电探测与信号处理》课程为一门主要专业方向课程，是从事光学工程、仪器仪表、测量与控制研究人员所必须具备的专业基础，是一门与现代科学技术紧密相连的正在发展的新兴学科。
本课程主要讲述光电检测理论基础知识以及光电检测的结构组成、设计思路和应用特点。
通过本课程的学习，使学生了解和掌握光电转换的基本原理及光电检测技术所必须的各种知识，了解和掌握常用光电测量方法及常用测量仪器的使用，具备进行各种基本光电测量所需技能和设计光电检测电路的能力。
三、教学内容及要求第一章绪论（一）教学目标掌握光电检测系统的组成及特点；了解信息技术及光电检测技术的概念。
（二）教学节次及要求第一节信息技术及光电检测技术了解信息技术及光电检测技术的概念。
第二节光电检测与光电传感器概念了解光电检测与光电传感器概念及各自的作用。
第三节光电检测系统的组成及特点了解光电检测系统的基本模型及光电系统框图。
第四节光电检测方法及应用发展趋势1、掌握光电检测的基本作用法、差动测量法补偿测量法和脉冲测量法；2、了解光电检测系统的及应用发展趋势。
（三）教学重点与难点1、教学重点：光电传感器、光电检测系统的组成及特点2、教学难点：光电检测系统的组成及特点（四）教学方法与手段课堂讲授、多媒体辅助教学。
（五）教学时数4学时第二章光电检测器件工作原理及特性（一）教学目标了解光电检测器件的特性参数；掌握光电导效应、光生伏特效应和热释电效应。
光电探测与信号处理试卷
考试时间 2012年11月27日
一、填空题（20分）
1. 一波长为555纳米的点辐射源，功率为5mW ，在空间一点的发光强度为______，距离辐射源0.5米处的光照度为______。
2. 一黑体辐射峰值波长为1605nm ，其温度为______,总的辐射功率为_____。
3. 一器件的比探测率D*为（已知），光敏面面积Ad （已知），探测带宽f ∆为10HZ ，则它的最小可探测功率P 为_____。
4. 器件在波长为（已知），功率为Φ（已知）的辐射照射下，输出电流为I （已知），则它的量子效率为_____。
二、简答题（20分）
1. 比较光电导探测器和光伏探测器的差别。
2. 最佳源电阻的表达式及其物理意义。
3. 热释电探测器的工作原理。
4. 解释光外差效应的原理。
三、计算题（50分）
1. 硅光电池，在100lx 光照下 Voc=400mV , ISC=30μA,若输入光照度)(sin 50150lx t E ω+=，最大功率输出时的偏置电阻，最大功率PLmax 。
2. 已知F1=（已知），F2=（已知），F3=（已知），Kp1=（已知），Kp2=（已知）,，求Eni 。
3. 画出锁相放大器的工作原理框图，描述其工作原理。
若参考信号频率200Hz ，待测信号幅值1V ，积分器的直流增益为10，求以下信号输入时的系统输出：
a)
)180600sin(+=t V V Am A π，Vo=？ b)
)60400sin(+=t V V Am A π，V o=？ c) )180800sin(+=t V V Am A π，V o=？
4. 画出双沟道双相CCD 的结构示意图，叙述其电荷耦合原理，画出其输出波形，包含out R sh V ,,,21,ΦΦΦΦ。
四、设计题（10分）
设计一光电探测系统测量直径为20mm 的圆柱体的直径，要求画出原理框图，详细叙述其原理，并解释那些因素会影响其测量精度。
声明
这是2012年华中科技大学测控及光电相关专业光电探测与信号处理试卷，题目由本人根据今天考试默写，具体数值不清楚但都有标注，重在说明考试题型。
郑重警告，切勿用作商业用途传播！
2012年11月27日。
