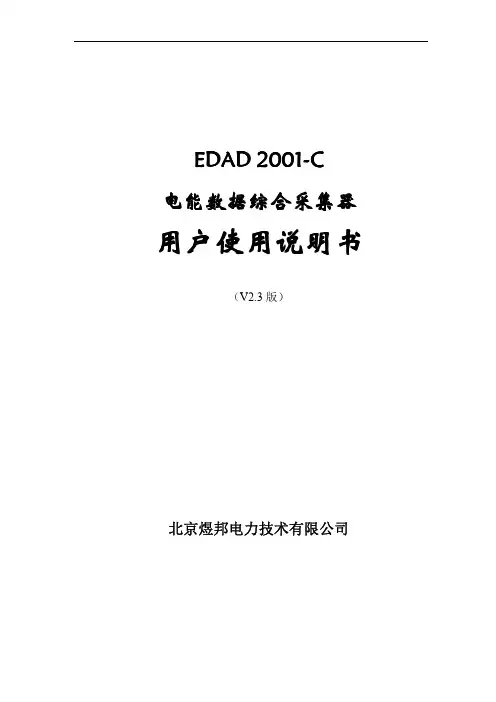

EDAD2001-C电能数据综合采集器用户使用说明书（V2.3版）北京煜邦电力技术有限公司119目录1、概述 (1)2、主要功能 (1)2.1数据采集 (1)2.2数据存储 (1)2.3数据处理 (2)2.4与主站通讯 (2)2.5本地功能 (2)2.6远程功能 (2)2.7事件记录 (3)2.8报警功能 (3)2.9其它功能特点 (3)3、环境技术指标及工作条件 (3)4、仪器工作原理 (4)5、仪器结构 (5)5.1仪器结构简介 (5)5.2前面板及按键说明 (5)5.3后面板结构及接线说明 (7)6、安装与接线 (13)6.1脉冲输入光电隔离板接线 (13)附录1安装尺寸图 (15)附录2背面布局图 (16)附录3系统配置表 (17)1、概述EDAD2001-C电能数据综合采集装置适用于大型发输电关口电能计费系统的电能数据采集，它设计先进、兼容性好、可靠性高、功能齐全、容量大，能够采集、处理、存贮、远传电能表输出的电能相关信息，同时还能记录和电能量相关的各种事件。
EDAD2001-C配备640×480TFT彩色液晶显示屏和标准键盘，全中文菜单界面显示，可显示各种测量值和设置各种参数，通过键盘能灵活方便的进行参数设置、查询、统计等操作。
操作时，系统提供相应的提示，使得各种操作都非常直观，简便易行。
2、主要功能2.1数据采集★基本功能如下：采集器可容纳最多测点数标准配置为256个（可扩展至512个）；RS485表标准配置可接入8×32路（可扩展至12×32路）；脉冲输入可接入16路电能量（可扩展至32路）。
★与电能表连接方式：能通过RS485/422、RS232、CS或脉冲方式与电能表相连。
★电能表通讯规约：根据用户电能表要求选用，能同时接入多种通讯规约的电能表，主要包括爱拓利的SL7000表、兰吉尔表（Q型、U型、D型、B型）、MAXsys2510表、Schlumberger 的Quantum表、EIG公司的Nexus表、ABB的Alpha表、ION表、EDMI表、ISKRA表、湖南威胜公司的电能表以及其它采用DL/T645规约的电能表。
采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单,根据调试工单内容,配合现场完成终端调试工作。
1.2操作说明点击【基本应用】-〉【终端管理】-〉【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示:点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮,进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致,不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：注意：此功能页面只支持09或13规约终端进行参数设置,对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
2.2操作说明点击【基本应用】—>【终端管理】—〉【参数管理】->【终端参数设置】进入终端参数设置页面，如下图所示：【保存召测结果】按钮为将右侧的召测值保存到数据库;【保存】按钮为将左侧的维护值保存到数据库;【保存并下发】按钮为将左侧的维护值保存到数据库并下发到终端；【按默认值下发】按钮为直接将数据库中终端的参数值直接下发到终端。
3软件升级3.1软件版本管理3.1.1终端版本召测3.1.1.1业务描述对升级程序版本进行管理；上传检测通过的厂家终端升级文件，对其升级目的、支持的原版本文件、升级后的新版本文件进行管理。
3.1.1.2操作说明点击【基本应用】—>【终端管理】—>【软件升级】-〉【软件版本管理】页面，可通过单位、终端类型、终端规约等查询条件进行查询,如下图所示：【召测】按钮实现对选中的单条终端进行召测，并将召测结果保存到数据库中；【保存全部召测结果】按钮实现对全部查询结果（限制了最多查300行的限制）进行召测，并将召测结果保存到数据库中；【按查询条件召测并保存】按钮实现对符合查询条件的全部终端进行召测,并将召测结果保存到数据库中。
编号：版本：V1.3D100电能量采集终端用户手册尊敬的用户：衷心感谢您选择四川科锐得电力信息自动化技术有限责任公司的产品。
我们一直致力于电力产品的创新，以信息技术为电力行业及社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。
本使用说明书主要向您介绍我公司生产的D100电能量采集终端的安装、接线与调试等内容。
在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。
地址：成都市府城大道399号9栋2单元20楼邮编：610041电话：68128054传真：68128055目录1 简介 (1)1.1产品介绍 (1)1.2技术特点 (1)1.3主要技术参数 (2)1.4外观图视 (3)2 配置说明 (4)2.1标准配置 (4)2.2可选配置 (4)3 主要功能 (5)3.1主站通讯功能 (5)3.2抄表功能 (5)3.3采集周期、采集数据类型可配置 (5)3.4用户管理功能 (5)3.5校时功能 (5)3.6通讯监视功能 (5)3.7电表调试功能 (5)3.8数据查询功能 (5)3.9数据管理功能 (5)3.10事件记录查询功能 (5)4 用户操作 (6)4.1初始化 (6)4.2用户登录 (6)4.3配置菜单 (7)4.3.1 串口配置 (8)4.3.2 IP配置 (10)4.3.3 网络远传配置 (11)4.3.4 系统配置 (12)4.3.5 电表配置 (13)4.3.6 MODEM配置 (17)4.3.7 断点重置 (19)4.3.9 费率配置 (21)4.3.10 数据库管理 (22)4.4用户管理 (23)4.5串口监视 (24)4.6网络监视 (25)4.7电表测试 (25)4.8数据查询 (30)4.8.1 当前窗口数据查询 (30)4.8.2 窗口曲线数据查询 (30)4.8.3 尖峰平谷数据查询 (30)4.8.4 分时数据查询 (33)4.8.5 日数据查询 (34)4.8.6 月数据查询 (35)4.8.7 ABC曲线数据查询 (36)4.8.8 ABC日数据查询 (37)4.8.9 ABC月数据查询 (38)4.8.10 最大需量数据查询 (39)4.8.11 断点查询 (40)4.8.12 事件查询 (41)4.9装置校时 (43)4.10数据管理 (45)4.11系统资源信息显示 (46)4.12退出菜单 (47)5 插件介绍 (47)5.1装置校时CPU插件 (43)5.2POWER插件 (45)5.3LAN插件 (46)5.4COM插件 (47)5.5COM X插件 (43)5.6MUX插件 (45)6 安装接线 (49)6.1安装终端 (43)6.2终端接线 (45)6.2.2 抄表RS485接线 (30)6.2.3 以太网接线 (30)6.2.4 电话拨号MODEM (49)6.2.5 后台监控通信口 (49)6.2.6 时钟接口 (49)6.2.7 调试维护接口 (49)6.3配置调试 (49)6.3.1 抄表口配置 (49)6.3.2 电表配置 (50)6.3.3 电表测试 (52)6.3.4 以太网配置 (53)6.3.5 网络远传配置 (57)6.3.6 MODEM远传配置 (58)6.3.7 串口远传配置 (59)6.3.8 系统配置 (59)6.3.9 远传配置调试 (60)1 简介1.1 产品介绍D100电能量采集终端是四川科锐得电力信息自动化技术有限责任公司为适应电力管理现代化要求，特别是电能计量自动化趋势，采用先进技术和理念，而专门设计制造的终端产品。
目录一、概述 (1)二、结构 (2)三、工作原理 (3)四、主要技术指标 (6)五、系统特点 (9)六、使用方法 (10)七、使用注意事项及常见故障维修 (19)八、装箱清单 (20)1.概述CGL044-1c电表数据采集器适用于大、中、小用户计量点电能量数据的自动采集和处理。
不仅可以接收测量表计的脉冲输出，也可直接接收电能表的串行编码输出，并可实现当地的数据处理以及向计费主站传递电能量信息等功能。
CGL044-1c 电表数据采集器采用液晶显示、轻触式按键，可实现当地查询和设置。
电表数据采集系统结构示意图，如图1所示。
图1电表数据采集系统结构示意图电表数据采集器结构CGL044-1c电表数据采集器是由多处理器组成的电能量处理终端，依据功能可将其划分为脉冲量采集和电能量前期处理模块、电能量后期处理及整机管理模块、通讯处理模块、电源模块。
所有模块均被固定于类似电表的箱体内，箱体可直接壁挂式安装于配电屏上。
箱体正面带有液晶显示器、按键、运行指示灯。
输入、输出接口位于箱体下部，便于接线，整个设计安全可靠，操作简单方便。
外观结构如图2所示。
外型尺寸：260×175×95 mm31.液晶显示器2.按键3.红外接口图2：CGL044－1c外型3.工作原理工作原理参见CGL044-1c原理框图（图3）。
CGL044-1c数据采集器的脉冲量采集和电能量前期处理模块可接受脉冲输入、485接口输入及开关量输入。
微处理器对采集到的电能量数据作前期处理，存储器采用非易失性的存储器件，可保证数据十年不丢失。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块提供了两路串行数据通讯接口，（1）一个为RS232C接口，用于与通讯处理模块通讯；（2）RS485口用于外接电子式电能表RS485总线和扩展脉冲采集的脉冲量采集和电能量前期处理模块，外接RS485总线设备最大32个。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块可依据脉冲量采集和电能量前期处理模块传送来的数据，形成二次数据，存储于SRAM中，存储器采用低功耗设计，掉电后数据保持，保证掉电后SRAM中的数据可保持10天不丢失。
G D100(Y D Z-1)通用数据采集仪简明用户手册h t t p://w w w.n s y.c o m.c n水利部南京水利水文自动化研究所T E L:025-********中国·南京声明本手册所述内容不属于承诺范围，内容如有变化不再另行通知。
本手册所述仪器的出售必须经过授权或签订协议。
本手册所述仪器的使用必须遵循协议约定，禁止在约定外的任何媒体上复制本手册。
购买者可以备份为目的而做一份拷贝，在未经书面许可之前本手册的任何一部分都不允许为了购买者使用以外的目的而以任何形式和任何手段进行复制或传播。
版权所有2005-2006水利部南京水利水文自动化研究所南水™是水利部南京水利水文自动化研究所的注册商标我们尽力保证这本手册的正确，如有修改不再另行通知。
前言本手册讲述GD100型通用数据采集仪在目标环境中如何使用及如何优化设置，使得其处于最佳运行状态。
在使用本仪器以前，请详细阅读本手册，以避免由于误操作，导致仪器的损坏或部分、全部功能的丧失。
本用户手册由下面的章节和附录组成：第一章：概述第二章：产品的适用范围第三章：产品技术参数第四章：产品的功能第五章：安装与操作第六章：维护与安全使用说明第七章：全套仪器及附件第八章：产品生产与保修附录目录1.产品概述 (4)2.适用范围 (5)3、技术指标 (6)3.1 数据采集接口 (6)3.2 标准通讯接口 (6)3.3 通讯协议 (6)3.4 数据存储 (6)3.5 数据传输信道接口 (6)3.5.1 与数字超短波通讯机接口 (6)3.6 电源 (7)3.7 实时显示、参数设置 (7)3.8 工作环境 (7)4.主要功能 (8)4.1 具有多参数数据采集功能 (8)4.2具有多参数的数据存储能力 (8)4.3具有多通道数据通讯能力 (9)5.安装与操作 (10)5.1 仪器的安装 (10)5.2 键盘、屏幕的使用 (12)5.3 参数设置功能的使用 (12)6、维护与安全使用 (14)7、全套仪器及附件 (15)8产品生产与保修 (16)9、附录一：南京水利水文自动化研究所.水生态监测事业部简易通讯协议 (21)附录二：南京水利水文自动化研究所·水生态监测事业部D E B U S通讯协议 (22)10、附录三：G D100主模块板图 (23)10、附录四：G D100主板示意图 (24)1.产品概述GD100型通用数据采集仪（简称GD100）是一种先进计算机技术、工业控制技术和网络通信技术紧密结合的产物，是体现当代技术先进性和安全可靠性的水利水文自动化系统的优选产品，实现远程和本地实时水文数据采集与监测。
益阳电厂电量自动计费系统电量平台使用指南烟台东方威思顿电气有限公司2013年3月30日目录1 概述 (5)2 系统管理使用说明 (6)2.1 功能 (6)2.2 功能界面 (6)2.3 权限管理 (6)2.3.1 如何设置用户权限 (7)2.3.2 如何添加角色，并为角色分配权限 (7)2.3.3 如何添加部门 (8)2.3.4 如何添加用户 (8)2.3.5 如何定义用户角色 (9)2.4 如何设置分级管理单位 (9)2.5 事件（日志）查看 (10)2.5.1 如何查看模块运行日志 (12)2.5.2 如何查看系统运行日志 (12)2.5.3 如何查看计算服务日志 (12)2.5.4 如何查看采集服务日志 (12)2.5.5 如何查看采集系统报警事项 (12)2.5.6 如何查看计量点数据检查事项 (13)2.5.7 如何查看考核对象数据检查事项 (13)2.5.8 如何查看计量变更日志 (13)2.5.9 如何查看计量点表码修正日志 (13)2.5.10 如何查看计量点电量修正日志 (13)2.6 数据库管理 (14)2.6.1 如何查看数据库空间使用状况 (14)2.6.2 如何备份系统参数 (15)2.6.3 如何备份电能数据 (15)2.6.4 如何恢复备份数据 (15)3 网络管理使用说明 (16)3.1 功能 (16)3.2 功能界面 (17)3.3 如何查看系统运行主机状况 (17)3.4 如何查看主机运行模块状况 (17)3.5 如何查看最近事项 (18)3.6 如何定制自动显示的事项 (18)3.7 如何实现进程守护 (19)3.8 如何查看采集装置最近状态 (20)3.9 如何查看通道最近状态 (20)4 采集参数维护使用说明 (21)4.1 功能 (21)4.2 功能界面 (21)4.3 基础参数维护 (21)4.3.1 系统定义 (22)4.3.2 如何维护采集工作站定义 (25)4.5 如何维护定时采集方案 (26)4.5.1 如何维护通道信息 (28)4.5.2 如何维护采集终端定义 (29)4.5.3 如何维护计量点信息 (31)4.5.4 如何维护GPS卫星钟定义 (32)4.6 如何通知采集服务参数修改 (33)4.7 如何快速定义计量点信息 (33)4.8 构建新系统采集参数的步骤 (33)4.9 新增采集终端（厂站）的步骤 (34)5 采集服务使用说明 (35)5.1 概述 (35)5.2 安装配置 (35)5.3 操作路径 (36)5.4 系统功能 (36)5.4.1 系统复位 (36)5.4.2 数据召唤 (36)5.4.3 暂停信道 (38)5.4.4 终端状态 (39)5.4.5 通道状态 (40)5.4.6 终端/信道报文 (41)5.4.7 数据浏览 (41)5.4.8 定时日志 (41)5.4.9 任务浏览 (42)5.4.10 采集日志 (43)5.5 日常维护注意事项及常见故障分析 (44)5.5.1 前置机程序运行不起来 (44)5.5.2 采集终端不产生定时任务 (45)5.5.3 组帧错误，不能下发召测报文 (45)5.5.4 采集到的数据跟电表的实际数据不一致 (46)5.5.5 通讯正常，但采集不到某时间段的数据 (46)6 考核参数维护使用说明 (47)6.1 功能 (47)6.2 功能界面 (47)6.3 基础参数设置维护 (47)6.3.1 如何维护电压等级定义 (48)6.3.2 如何维护功率类型定义 (48)6.3.3 如何维护费率类型定义 (49)6.3.4 如何定义结算方案 (49)6.4 如何定义计量点结算参数 (50)6.5 如何定义变电站参数 (50)6.6 如何定义联络线参数 (52)6.7 如何定义主变参数 (53)6.8 如何定义母线参数 (54)6.10 如何定义分压考核对象 (57)6.11 如何定义自定义考核对象 (58)6.12 计算关系维护说明 (58)6.13 如何通知计算服务参数修改 (60)7 计量业务使用说明 (61)7.1 功能 (61)7.2 功能界面 (61)7.3 计量参数维护 (61)7.3.1 如何定义PT变比 (62)7.3.2 如何定义CT变比 (62)7.3.3 如何定义电表参数 (63)7.4 计量装置变更业务 (63)7.4.1 如何查看计量变更记录 (65)7.4.2 如何进行新装计量点业务 (65)7.4.3 如何进行换表业务 (66)7.4.4 如何进行换CT业务 (67)7.4.5 如何进行换CT同时换表业务 (67)7.4.6 如何进行拆除计量点业务 (68)7.5 如何实现旁路事件录入和查看 (69)7.6 如何修正计量点表码 (70)7.7 如何修正计量点电量 (71)7.8 如何追加计量点电量 (72)8 计算服务使用说明 (74)8.1 概述 (74)8.2 配置文件 (74)8.3 系统安装步骤 (75)8.4 系统功能 (75)8.4.1 结算调度中心界面显示 (75)8.4.2 重新结算 (77)8.5 日常维护注意事项及常见故障分析 (77)8.5.1 结算调度中心程序运行不起来 (77)8.5.2 系统不产生某方案统计任务 (78)1概述电量平台软件实现电量的自动采集、计算，为数据应用提供服务，包括以下模块：1.系统服务子系统⏹系统管理⏹网络管理2.电量采集系统子系统⏹采集参数维护⏹采集服务3.考核计算子系统⏹考核参数维护⏹计量业务⏹计算服务2系统管理使用说明2.1 功能实现权限管理、事件（日志）查看和数据库管理功能。
电能量采集终端调试与维护讲义电能量采集终端调试与维护讲义本讲义分为两部分，第一部分为已装终端的调试与维护，第二部分为新装终端前的调试及注意事项。
需要交代采集终端在系统成功抄表的两极通道:上行通道为主站与采集终端的通讯。
它的通讯方式是通过GPRS 来实现的。
设置主要参数为：主站IP、主站APN。
下行通道为采集终端与电能表的通讯。
它是通过RS485数据传输来实现的。
设置主要参数为：讯规约、波特率、电能表地址。
一、已装终端的调试与维护（一）离线终端的解决方法首先检查现场是否停电，在不停电的情况下重新启动采集终端。
如果终端还不能上线，请检查以下项目并整改：1.查看天线采集终端必须加装位置天线，天线接头必须拧紧（天线有两种除浩宁达终端为插入式天线外，其余终端天线均为螺旋式天线），将天线置于表箱外，使其越高越好,保证天线周围无金属掩盖物并和高压线路保持安全距离。
2.查看主站IP地址与APN主站IP地址是采集系统主站服务器的地址编码。
APN是接入点名称，用来标识GPRS的业务种类。
是否正确设置主站IP地址和APN，直接影响终端是否与主站建立正确的通讯，所以查看主站IP地址和APN的设置,是判断是否上线的一项重要条件。
甘肃电力应用的正确主站IP地址为主用：172.18.0.50,备用：0.0.0.0.0,网关：0.0.0.0.0,代理：0.0.0.0.0,APN：gsdlcj.gs。
（主站IP及APN修改步骤见附录A.）3.参看SIM卡和终端IP地址SIM卡是客户识别模块，可供GSM网络进行鉴别客户身份。
采集终端中所运用的SIM卡，是由移动通讯商制作，已将终端IP 地址固化绑定在SIM卡中，也可解释为一个SIM卡只对应一个终端IP 地址。
那么也可由参看终端IP地址来判断SIM卡是否能正常通讯。
注意事项：检查卡是否插反，并保证与终端卡槽接触良好。
如果终端指示灯闪烁正常，终端IP地址（终端IP地址查询与判断上线方法见附录B.）也在192.168.XXX.XXX号段范围内时，说明终端已成功上线。
CRIO-4010单相、三相全参数交流电量采集模块用户手册版本号：Q7-30-02修订日期:2016-11-1国控精仪（北京）科技有限公司2016年版权所有本软件文档及相关套件均属国控精仪(北京)科技有限公司所有，包含专利信息，其知识产权受国家法律保护，除非本公司书面授权许可，其他公司、组织不得非法使用和拷贝。
为提高产品的性能、可靠性，本文档中的信息如有完善或修改，恕不另行通知，客户可从公司网站下载或致电我们通过电子邮件索取，制造商无需作成承诺和承担责任。
客户使用产品和软件文档进行设备调试和生产时，应进行可靠性、功能性等全面测试，方可进行整体设备的运行或交付。
我们提供7*24电话技术支持服务，及时解答客户问题。
如何从国控精仪获得技术服务我们将为客户提供满意全面的技术服务。
请您通过以下信息联系我们。
国控精仪公司信息网址: 英文中文销售服务: **************销售分机：801 电话: 400 9936 400 ************传真: ************地址: 北京市海淀区安宁庄东路18号2号办公楼420-423室请将您下列的信息通过邮件或传真发送给我们1概述...................................................................................................................................... - 1 -1.1产品特性.................................................................................................................. - 1 -1.2产品应用.................................................................................................................. - 1 -1.3产品详细指标.......................................................................................................... - 2 -1.3.1电量参数...................................................................................................... - 2 -1.3.2系统稳定时间.............................................................................................. - 2 -1.3.3物理特征...................................................................................................... - 3 -1.3.4产品功耗(典型值) ..................................................................................... - 3 -1.3.5工作环境...................................................................................................... - 3 -1.3.6存储环境...................................................................................................... - 3 -1.4软件支持.................................................................................................................. - 3 -2设备安装.............................................................................................................................. - 5 -2.1产品开箱.................................................................................................................. - 5 -2.2软件安装.................................................................................................................. - 5 -2.3产品布局图.............................................................................................................. - 6 -3信号连接说明...................................................................................................................... - 7 -3.1连接器管脚分配...................................................................................................... - 7 -3.2电源与通讯连接...................................................................................................... - 8 -3.3信号连接.................................................................................................................. - 9 -4 模拟量输入（AI）模块功能码........................................................................................ - 10 -4.1读保持寄存器........................................................................................................ - 10 -4.2读输入寄存器........................................................................................................ - 11 -4.3设置单个保持寄存器............................................................................................ - 13 -4.4设置多个保持寄存器............................................................................................ - 13 -5产品注意事项、保修、校准............................................................................................ - 15 -图2-1 CRIO4010产品图................................................................................................... - 6 -图3-1 电源与通讯接线图 ................................................................................................ - 8 -图3-2 单相电示意图 ........................................................................................................ - 9 -图3-3 三相电示意图 ........................................................................................................ - 9 -表3-1 16P端子标注 .......................................................................................................... - 8 -1概述CRIO-4010是基于RS485的高性能通信模块。
益阳电厂电量自动计费系统电量平台使用指南烟台东方威思顿电气有限公司2020年6月1日目录1 概述 (7)2 系统管理使用说明 (9)2.1 功能 (9)2.2 功能界面 (9)2.3 权限管理 (9)2.3.1 如何设置用户权限 (11)2.3.2 如何添加角色，并为角色分配权限 (11)2.3.3 如何添加部门 (11)2.3.4 如何添加用户 (12)2.3.5 如何定义用户角色 (12)2.4 如何设置分级管理单位 (13)2.5 事件（日志）查看 (13)2.5.1 如何查看模块运行日志 (15)2.5.2 如何查看系统运行日志 (15)2.5.3 如何查看计算服务日志 (16)2.5.4 如何查看采集服务日志 (16)2.5.5 如何查看采集系统报警事项 (16)2.5.6 如何查看计量点数据检查事项 (16)2.5.7 如何查看考核对象数据检查事项 (17)2.5.8 如何查看计量变更日志 (17)2.5.9 如何查看计量点表码修正日志 (17)2.5.10 如何查看计量点电量修正日志 (17)2.6 数据库管理 (18)2.6.1 如何查看数据库空间使用状况 (18)2.6.2 如何备份系统参数 (19)2.6.3 如何备份电能数据 (19)2.6.4 如何恢复备份数据 (19)3 网络管理使用说明 (20)3.1 功能 (20)3.2 功能界面 (21)3.3 如何查看系统运行主机状况 (21)3.4 如何查看主机运行模块状况 (21)3.5 如何查看最近事项 (22)3.6 如何定制自动显示的事项 (22)3.7 如何实现进程守护 (23)3.8 如何查看采集装置最近状态 (24)3.9 如何查看通道最近状态 (24)4 采集参数维护使用说明 (25)4.1 功能 (25)4.2 功能界面 (25)4.3 基础参数维护 (26)4.3.1 系统定义 (26)4.3.2 如何维护采集工作站定义 (30)4.4 采集参数 (31)4.5 如何维护定时采集方案 (31)4.5.1 如何维护通道信息 (33)4.5.2 如何维护采集终端定义 (35)4.5.3 如何维护计量点信息 (37)4.5.4 如何维护GPS卫星钟定义 (39)4.6 如何通知采集服务参数修改 (39)4.7 如何快速定义计量点信息 (40)4.8 构建新系统采集参数的步骤 (40)4.9 新增采集终端（厂站）的步骤 (41)5 采集服务使用说明 (42)5.1 概述 (42)5.2 安装配置 (42)5.3 操作路径 (43)5.4 系统功能 (43)5.4.1 系统复位 (43)5.4.2 数据召唤 (44)5.4.3 暂停信道 (45)5.4.4 终端状态 (47)5.4.5 通道状态 (48)5.4.6 终端/信道报文 (49)5.4.7 数据浏览 (49)5.4.8 定时日志 (50)5.4.9 任务浏览 (50)5.4.10 采集日志 (52)5.5 日常维护注意事项及常见故障分析 (53)5.5.1 前置机程序运行不起来 (53)5.5.2 采集终端不产生定时任务 (54)5.5.3 组帧错误，不能下发召测报文 (55)5.5.4 采集到的数据跟电表的实际数据不一致 (55)5.5.5 通讯正常，但采集不到某时间段的数据 (55)6 考核参数维护使用说明 (57)6.1 功能 (57)6.2 功能界面 (57)6.3 基础参数设置维护 (57)6.3.1 如何维护电压等级定义 (58)6.3.2 如何维护功率类型定义 (58)6.3.3 如何维护费率类型定义 (59)6.3.4 如何定义结算方案 (59)6.4 如何定义计量点结算参数 (60)6.5 如何定义变电站参数 (60)6.6 如何定义联络线参数 (62)6.7 如何定义主变参数 (64)6.9 如何定义配线参数 (66)6.10 如何定义分压考核对象 (67)6.11 如何定义自定义考核对象 (69)6.12 计算关系维护说明 (69)6.13 如何通知计算服务参数修改 (71)7 计量业务使用说明 (72)7.1 功能 (72)7.2 功能界面 (73)7.3 计量参数维护 (73)7.3.1 如何定义PT变比 (73)7.3.2 如何定义CT变比 (74)7.3.3 如何定义电表参数 (74)7.4 计量装置变更业务 (75)7.4.1 如何查看计量变更记录 (76)7.4.2 如何进行新装计量点业务 (77)7.4.3 如何进行换表业务 (78)7.4.4 如何进行换CT业务 (79)7.4.5 如何进行换CT同时换表业务 (80)7.4.6 如何进行拆除计量点业务 (81)7.5 如何实现旁路事件录入和查看 (82)7.6 如何修正计量点表码 (83)7.8 如何追加计量点电量 (85)8 计算服务使用说明 (87)8.1 概述 (87)8.2 配置文件 (87)8.3 系统安装步骤 (89)8.4 系统功能 (89)8.4.1 结算调度中心界面显示 (89)8.4.2 重新结算 (91)8.5 日常维护注意事项及常见故障分析 (91)8.5.1 结算调度中心程序运行不起来 (91)8.5.2 系统不产生某方案统计任务 (92)1概述电量平台软件实现电量的自动采集、计算，为数据应用提供服务，包括以下模块：1.系统服务子系统⏹系统管理⏹网络管理2.电量采集系统子系统⏹采集参数维护⏹采集服务3.考核计算子系统⏹考核参数维护⏹计量业务⏹计算服务2系统管理使用说明2.1 功能实现权限管理、事件（日志）查看和数据库管理功能。
国网专变采集终端技术与使用说明书目录1、概述 (3)2、执行标准 (3)3、GK200技术参数 (4)3.1 型号命名 (4)3.2 供电方式 (4)3.3电源要求 (4)3.4性能指标 (4)3.5输入回路 (5)3.6输出回路 (5)3.7通道接口 (5)3.8停电运行 (5)3.9外壳与结构 (6)3.10使用环境 (6)3.11端钮盒 (6)4、GK200主要功能 (7)4.1、数据采集功能 (9)4.2数据处理功能 (9)4.3 参数设置和查询 (13)5、GK200人机交互功能 (17)5.1显示界面风格..................................................................................................................................5.2液晶使用附加说明..........................................................................................................................6、安装及接线 (18)6.1 安装准备 (18)6.2 终端安装一般要求 (18)6.3 终端接线和铺设一般要求 (18)6.4 终端安装方法 (18)1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。
广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。
该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。
具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。
电能量采集装置调试连接示意图如下：
电能量采集装置（电能量远方终端）主要的作用就是采集升压站关口电表的数据，上传省调非实时平台，到达调试现场后先和业主沟通，问下哪些电表的数据需要上传（一般上传110kv母线关口表数据），了解后抄下关口表的表址（表址是关口表出厂的标示，就像身份证一样，根据关口表厂家不同，表址的位数也不同）
主要设置步骤如下：
（1）进入电能量采集器的主界面，设置表计档案，表计档案的内容包括：表址，线路号（升压站有电气示意图，上面有每个关口表所在的线路号），表计协议（就是关口表和电能量采集的通信协议，各个关口表厂家的协议不同），采集方案（一般选择方案一，特殊情况下根据业主要求设定），波特率（关口表和电能量采集通信波特率，关口表要和电能量采集波特率相同），采集方式（默认设置）
（2）测试485通道，进入主菜单选择表计通讯，到下一级菜单选择通道测试，如通道正常则会弹出无通讯失败表计
（3）若变电站PT有电量关口表是有量的，此时可以抄下表，具体操作：进入主菜单-表计通讯-表码查询，如成功会抄到关口表数据，失败则会提示，解决方法：检查表址设置
（4）设置主站规约，就是升压站采集器和省调平台通讯的规约。
设置方法：系统设置-主站规约（此时要和省调沟通，问下省调是用那种规约，一般是用DL/T719规约，102规约现在很少用到），然后自定义一个终端地址，填入规约，为每个关口表配置信息体（5）设置上传省调通道，一般采用以太网方式，需要为采集器设置一个IP地址（地址由省调分配）设置方法：系统设置-通讯通道-以太网络，填入ip地址，子掩码，网关地址，通讯端口号默认9001。
1．概述1.1 引言该数据采集器采用当代微电子技术，对电力设备运行中的数据进行记录、存储、显示。
具有工作可靠、操作简单、数据便于收集和计算机分析等特点。
U盘作为新型移动存储设备，以体积小、速度高、抗震动、通用性强的特点倍受青睐。
该数据采集器可将采集的数据直接存储到普通U盘中。
数据采集完毕后，用户可直接从采集器上取下U盘，利用计算机方便地实现对采集数据的收集和分析处理。
1.2 系统组成该数据采集器主要有五部分组成：电源单元、交流采样单元、处理单元、U盘存储单元、显示单元，框图如下图1所示。
图1 数据采集器框图1.3 功能介绍1.3.1 电力数据采集数据采集器能采集、存储、显示电力设备运行中的实时三相电压、三相电流、有功功率、无功功率、功率因素、U盘读取之后的电能累计值。
电能数据保存时带有时标。
1.3.2 数码显示该数据采集器面板采用数码管分别进行功能和数值显示。
功能显示为2位数码管显示。
功能显示码“UA”、“UB”、“UC”、“IA”、“IB”、“IC”、“pt”、“qt”、“EA”、“PF”分别代表“A相电压”、“B相电压”、“C相电压”、“A相电流”、“B相电流”、“C相电流”、“有功功率”、“无功功率”、“电能”、“功率因素”。
用户可以使用功能按键、增加按键、减少按键使功能显示码循环显示。
数值显示为4位数码管显示。
当电能数值超过4位数时，功能显示码仅用左边的数码管显示为“E”，功能显示码右边的数码管和4位数值显示数码管一起构成5位数码管来显示当前的电能数值。
1.3.3 数据管理和存储数据采集器每隔15分钟将电力运行数据存储在处理单元的控制芯片内部flash里面。
用户定期（建议半个月一次，最长一个月）可以使用U盘对存储数据进行读取，以txt文件形式存储，以当前的月日时分信息进行命名。
读取时，U盘读取指示灯LUSB点亮，读取操作完成后，U盘读取指示灯LUSB熄灭，控制芯片内部flash中数据将被清空。
目录一、概述 (1)二、主要功能 (1)三、主要性能及技术参数 (2)四、硬件说明 (3)4.1 CPU插件 (3)4.2 CB插件 (3)4.3 PT2+2插件 (4)4.4 PT1+3插件 (4)4.5 POWER插件 (4)4.6 装置的框图 (4)五、软件说明 (5)5.1 采集的原理及实现方法 (5)5.2 单片机的软件框图 (7)5.3 DSP的软件说明 (8)5.4 CPLD的说明 (8)5.5 通讯的使用说明 (8)5.6 上位机的数据格式 (9)六、结构型式 (11)七、订货须知 (11)一、概述随着计算机技术和超大规模集成电路技术的发展，传统的、低速的电量采集装置已远远不能适应当今发电厂、变电站综合自动化的需要，因此，迫切需要一种高速的，精度高的装置，能够配合综合自动化的要求，能够快速地、确地、在运行人员不知不觉中将发电机或系统的电压，电流，有功，无功等参数快速的送到监控室，SDD200微机电量采集装置就是为适应这一要求而设计的。
SDD200微机电量采集装置，以先进的信号处理器（DSP）为核心，采用超大规模集成在线可编程技术CPLD，采用硬件同步技术对16路信号无相差采样。
利用锁相环跟踪电网的频率，利用实在的电网倍频信号对电压，电流进行同时采样以减少频率泄漏，从而大大地提高了装置的精确度，采用模块形式，各个模块之间相互独立，互不干扰，可根发电厂站内的线路多少，任意组合。
采用CAN总线及串行通讯。
从而不断监控发电机和系统的电压、电流，频率，有功，无功并可根据电厂的现场需要可任意的。
它适用于6KV~220KV各电压等级的变电站、发电厂，可用于采集和计算厂站内的各种电气量，其中包括交流电压、电流、有功功率、无功功率、频率等参数，可广泛使用于电力、石油、化工等行业的变电站，发电厂。
本装置配备了两路电源，其中一路交流220V，另一路是直流220V，以保证装置的可靠性。
SDD200型微机电量采集装置装置适用于各种类型的水电站、火电厂，对于变电站同样适用，可充分满足电厂、变电站实现自动化的要求，是与综合自动化配套的理想产品。
目录1 概述 (1)2 型号说明 (1)3 功能特点 (1)4 技术指标 (1)5 外形及安装接线 (2)5.1 外形和尺寸 (2)5.2 安装方法 (3)5.3 接线方法 (4)5.4 接线示意 (4)5.5 注意事项 (5)6 编程与使用 (5)6.1 面板说明 (5)6.2 LED指示说明 (6)6.3 拨码开关说明 (6)7 通讯说明 (6)7.1 通讯协议概述 (6)7.2 功能码简介 (7)7.3 寄存器地址表 (8)7.4 寄存器操作说明 (9)7.5 寄存器报文示例 (9)8 应用示例 (10)AIM-D100-CA系列直流绝缘监测仪1 概述随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。
对于不接地（IT）配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。
AIM-D100-CA系列直流绝缘监测仪可以应用在0~1000V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。
产品主要针对DC 0~1000V范围的电动汽车充电装置的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。
2 型号说明AIM – D 100 –CA I附加功能：缺省–常规；I–电流监测型号代号：CA–充电设备设计序号：100–初始序号功能代号：D–直流监测产品名称：AIM–安科瑞绝缘监测仪3 功能特点■电阻监测功能。
产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。
■电压监测功能。
产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为0~1000V。
■电流监测功能。
产品可以监测直流系统电流，仅AIM-D100-CAI型有此功能。
■LED指示功能。
产品面板具有运行、通讯和故障LED指示灯，可以显示产品状态。
第 1 章安装一、位置：根据终端尺寸选择安装位置（1U 上架）水平放置固定牢固留有一定的空间，便于走线、通风注意勿碰到其它设备，保证安全二、电源：AC220电源稳定，可靠电缆标有标记牌注意遵循断电接入，确认电源的正确！故障原因参照故障排查第1条三、网络：网络通道的网线施放标准的网线做法网线固定，走线标准网线标有标识牌！故障原因参照故障排查第2条四、表计电缆固定，走线标准电缆标有标识牌电度表RS485 通讯线可并联，总线方式传输（提议：每总线<10只表）总线在终端处接入端子，方便后期的维护和测试注意小心接线，勿碰到电度表其它端子或周围其它设备端子！故障原因参照故障排查第3条第 2 章配置终端一、配置前准备配置PC 机IP 地址(静态)关闭防火墙IE 中代理服务器设置取消交叉网线与所配置终端进行连接二、终端配置步骤步骤一、配置终端IP方法一安装NPort Search Utility （提供参考，在未知终端IP 情况下进行此操作）执行此程序搜索网内的Nport 6650，程序界面如下：图1 NPort Search Utility 运行界面点击“Search”执行搜索，会弹出如下界面：图2 NPort 搜索结果界面此搜索中界面会显示搜索到的所有Nport 6650搜索完成后，被搜索到的Nport 6650会显示在程序界面内图3 NPort 选择配置IP选择所要配置的终端点击“Assign IP”可设置Nport 6650的IP地址图3 NPort 配置IP界面设置完IP地址后，点击“OK”，Nport 6650会自动重启，程序返回搜索界面；在搜索程序界面双击设置完IP地址的Nport 6650，系统会使用默认浏览器打开Nport 6650的设置界面（图4所示）方法二浏览器方式进行配置（终端默认IP 192.168.127.254 ）（图4所示）浏览器中直接输入终端IP 面板上有网络地址显示)面板上有网络地址显示PC机与终端IP 统一网段交叉网线与所配置终端进行连接！故障原因参照故障排查第1条图4 NPort IE配置界面进入“Network Settings—Basic Network Settings”项可以设置Nport 6650的网络设置，在此可以设置Nport 6650的IP地址获取方式，IP地址，子网掩码，网关，DNS等项；按现场需要将Nport 6650的IP地址配置好图5 NPort IE中IP配置界面按现场需要将Nport 6650的IP地址配置好步骤二、工作模式设置图6 NPort IE中端口模式配置界面点击进入“Serial Port Settings---〉Port 1---〉Operation Modes”项，Application 设置为：socket Mode 设置为：TCP SERVER TCP alive check time 设置为：3TCP port 设置为：950Max connection 设置为：1Apply the above settings to 设置为：ALL PORTS 说明物理端口与TCP port 一对应关系如端口5对应951其它设置均为默认设置设置完后点击页面最下的“Submit”保存设置图7 IE中端口模式配置保存界面点击“Save/Restart”保存设置并重启Nport 6650；在其它串口上（Port 2到Port 16）的工作模式也做同样的设置，只需将不同端口的“TCP port”设为不同端口号即可；步骤三、串口通信速率设置图8 IE中端口速率设置界面点击进入“Serial Port Settings——Port 1——Communication Parameters”项“Baud rate”设置为“1200”“Parity”设置为“Even”“FIFO”设置为“Disable”“Flow control”设置为“None”“Interface”设置为“RS-485 2-wire”“Apply the above settings to all serial ports”项前的勾勾上，点击“Submit”说明：所有端口均为此设置点击“Save/Restart”保存设置并重启Nport 6650，就可以完成所有端口的波特率设置注意：国产表、E D M I表均可设置为此（通讯格式1200，E，8，1）国外表如兰吉尔Z D、Z Q表设置更改如下（通讯格式9600，N，8，1）E L s t e r表均可设置为此（通讯格式1200，N，8，1）“Baud rate”设置为“9600”“Parity”设置为“None”按以上步骤操作完后，这台Nport 6650的设置就全部完成了。
正视图背视图2 配置说明2.1 标准配置·提供交、直流输入电源模块，支持交流直流无缝切换，实现电源热备份。
·采用分辨率800×480宽屏TFT 液晶LED背光，带屏保功能，图形化菜单操作界面。
·以太网口： 2路，10/100M自适应以太网口，可升级至千兆网。
4.3配置菜单单击主菜单界面上的配置菜单图标按钮，出现如下界面。
4.3.1 串口配置单击配置菜单界面上的串口配置图标按钮，出现如下界面。
串口编号如上图所示，选定其中一个串口号（1—10），选择使用/不使用，则表示该串口号是否远传规约选定框：可以选定一种规约进行远传（川规、GPS时间同步、华中102、科立EAC5000），默认是四川规约。
注：以下选项都有省缺值，请根据所选规约进行调整。
串口校验方式选定框：可以点击选定无、奇、偶、标志、空格校验方式中的一种。
本地IP地址选定框：由于装置对应多个主站有不同IP，选定本地的一个IP地址则对应主电表配置第一步点击下一步按钮将进行电表详细配置，点击退出则返回配置菜单界面。
电表配置第二步点击上一步按钮回到电表配置第一步，点击下一步按钮将进行通道号对应的串口参数配置，点击退出则返回配置菜单界面。
点击上一步按钮将返回电表详细配置，点击下一步则进行实时数据配置。
电表详细配置之后，要对该抄表串口进行参数配置，根据需求对各个参数进行如下配置。
点击上一步按钮将返回电表详细配置，点击下一步则进行日/月数据配置，点击退出返回配置菜单界面。
点击上一步则返回实时数据配置界面，下一步则进行负荷曲线配置，点击退出则返回配置菜单界面。
点击上一步则返回日/月数据配置；点击保存则将电表配置信息进行保存，否则全部配单击配置菜单界面上的MODEM配置图标按钮，出现如下界面。
注：以下选项都有省缺值，请根据所选规约进行调整。
串口校验方式选定框：可以点击选定无、奇、偶、标志、空格校验方式中的一种。
电表号选定框：选定重置断点时间的电表号。
编号：版本：V1.3D100电能量采集终端用户手册尊敬的用户：衷心感谢您选择四川科锐得电力信息自动化技术有限责任公司的产品。
我们一直致力于电力产品的创新，以信息技术为电力行业及社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。
本使用说明书主要向您介绍我公司生产的D100电能量采集终端的安装、接线与调试等内容。
在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。
地址：成都市府城大道399号9栋2单元20楼邮编：610041电话：68128054传真：68128055目录1 简介 (1)1.1产品介绍 (1)1.2技术特点 (1)1.3主要技术参数 (2)1.4外观图视 (3)2 配置说明 (4)2.1标准配置 (4)2.2可选配置 (4)3 主要功能 (5)3.1主站通讯功能 (5)3.2抄表功能 (5)3.3采集周期、采集数据类型可配置 (5)3.4用户管理功能 (5)3.5校时功能 (5)3.6通讯监视功能 (5)3.7电表调试功能 (5)3.8数据查询功能 (5)3.9数据管理功能 (5)3.10事件记录查询功能 (5)4 用户操作 (6)4.1初始化 (6)4.2用户登录 (6)4.3配置菜单 (7)4.3.1 串口配置 (8)4.3.2 IP配置 (10)4.3.3 网络远传配置 (11)4.3.4 系统配置 (12)4.3.5 电表配置 (13)4.3.6 MODEM配置 (17)4.3.7 断点重置 (19)4.3.9 费率配置 (21)4.3.10 数据库管理 (22)4.4用户管理 (23)4.5串口监视 (24)4.6网络监视 (25)4.7电表测试 (25)4.8数据查询 (30)4.8.1 当前窗口数据查询 (30)4.8.2 窗口曲线数据查询 (30)4.8.3 尖峰平谷数据查询 (30)4.8.4 分时数据查询 (33)4.8.5 日数据查询 (34)4.8.6 月数据查询 (35)4.8.7 ABC曲线数据查询 (36)4.8.8 ABC日数据查询 (37)4.8.9 ABC月数据查询 (38)4.8.10 最大需量数据查询 (39)4.8.11 断点查询 (40)4.8.12 事件查询 (41)4.9装置校时 (43)4.10数据管理 (45)4.11系统资源信息显示 (46)4.12退出菜单 (47)5 插件介绍 (47)5.1装置校时CPU插件 (43)5.2POWER插件 (45)5.3LAN插件 (46)5.4COM插件 (47)5.5COM X插件 (43)5.6MUX插件 (45)6 安装接线 (49)6.1安装终端 (43)6.2终端接线 (45)6.2.2 抄表RS485接线 (30)6.2.3 以太网接线 (30)6.2.4 电话拨号MODEM (49)6.2.5 后台监控通信口 (49)6.2.6 时钟接口 (49)6.2.7 调试维护接口 (49)6.3配置调试 (49)6.3.1 抄表口配置 (49)6.3.2 电表配置 (50)6.3.3 电表测试 (52)6.3.4 以太网配置 (53)6.3.5 网络远传配置 (57)6.3.6 MODEM远传配置 (58)6.3.7 串口远传配置 (59)6.3.8 系统配置 (59)6.3.9 远传配置调试 (60)1 简介1.1 产品介绍D100电能量采集终端是四川科锐得电力信息自动化技术有限责任公司为适应电力管理现代化要求，特别是电能计量自动化趋势，采用先进技术和理念，而专门设计制造的终端产品。
主要运用在发电厂、变电站实现对智能电表采集实时用电信息和电能量的多通道远传，以实现电力负荷与电量预测、电力电量平衡，充分发挥电网功能，提高电能量的采集、传递、处理的精确性、可靠性、及时性，系统满足不间断连续运行的要求。
具有实时监控系统的技术性能，实现电力负荷控制并及时响应客户端工况事件。
D100电能量采集终端采用高性能32位嵌入式RISC CPU（ARM内核）硬件平台，结合嵌入式LINUX操作系统软件平台，以及融入目前先进的以太网、拨号、GPRS、CDMA、RS485等通信技术研制而成的新型电能量数据采集终端高端产品。
D100电能量采集终端通过了国家继电保护及自动化设备质量监督检验中心·许昌开普电器检测研究院的安全检验、电磁兼容检验、系统检验及102通讯规约检验，具有适应能力强、智能化程度高、稳定性能高及抗干扰能力强等特点。
1.2 技术特点●完善的电源及通讯防雷保护措施电源防雷处理。
所有通讯口采用光电隔离芯片，提高耐压及抗干扰能力。
通讯口输入端采用TVS过压保护芯片，有效的保护端口。
●数据安全性系统采取多项措施以确保数据存取、系统配置和其他在系统上操作的安全性。
分级用户管理，如装置用户界面操作就分超级用户、校时用户、普通用户，各级用户对操作权限均不一样。
支持唯一时钟源功能，可配置只允许一个端口进行校时。
主站网络规约可对主站IP绑定，拒绝其他IP非法访问终端。
停电后，数据不丢失，且数据保持时间大于10年。
●支持实时显示终端CPU负荷及内存使用率。
●可通过抄表端口对每只电表进行通讯及数据采集调试，以便判断电表通信情况。
●可通过抄表端口、远传端口、网络端口对报文进行监视，并且可以存储报文，为分析、解决问题提供便利及准确的依据。
●持远程升级及远程维护。
1.3 主要技术参数●主板参数CPU主频：600MHz内存：256M-DDR2存储：4GB Nand Flash / 1x mini SD socket●电压输入及功耗：交流220V±20%，直流220V/110V±20%整机功耗：＜20W●安全及电磁兼容断电数据保持时间：大于10年带电端子绝缘电阻：＞200MΩ浪涌抗扰度：±4KV/±2KV静电放电抗扰度：±8KV/±15KV●工作环境＞工作温度：-25℃～75℃＞存储温度：-45℃～+85℃＞相对湿度：5-95%RH＞大气压力：70～108kPa●外形尺寸及安装方式＞安装方式：嵌入式安装方式＞结构尺寸：标准4U 19寸后插式机箱＞外壳材料：铝合金材料＞机箱颜色：黑色1.4 外观图视正视图按键操作说明：D100提供20个按键操作，下面对键盘操作进行说明。
切换键：界面上将光标在各区域之间或各按钮之间进行切换、选定，相当于电脑的TAB键。
确认键：回车确认键，对选定的按钮进行确认。
在下拉菜单按确认键将弹出所有下拉选项。
Del键：在编辑框内，对光标前面的内容进行删除。
.键：输入IP地址和点表顺序时需要输入.进行分隔。
+键：对勾选菜单进行选择，需要选中时，按+号键，这时前面方框将被选中，表示选择该功能。
-键：对勾选菜单进行取消操作，如需取消，按-号键，这时方框内符号将消失，表示取消选择。
方向键：上下左右移动光标。
可以在按钮键左右移动光标，在编辑框内左右移动光标，下拉菜单上下选择菜单内容。
数字键：在编辑框内输入数字符号。
背视图2 配置说明2.1 标准配置●提供交、直流输入电源模块，支持交流直流无缝切换，实现电源热备份。
●采用分辨率800×480宽屏TFT液晶，LED背光，带屏保功能，图形化菜单操作界面。
●以太网口： 2路/5路，10/100M自适应以太网口，可升级至千兆网。
●抄表口： 6路，标准RS485接口。
●无线通讯口：1路，支持GPRS/CDMA等方式。
●远程通道： 3路，2路拨号MODEM，一路RS485/232接口，可接当地监控系统或GPS时钟。
●B码时钟口： 1路，RS485接口，支持GPS/北斗时钟同步系统B码输出接口。
●调试串口： 1路，标准RS232接口。
●USB接口： 1路，可接存储设备或鼠标等外设。
●数据备份单元：提供mini SD卡接口1个。
2.2 可选配置●网络通道：可再扩展3路10/100M自适应以太网接口。
●采集模块：可再扩展4-8路RS485抄表接口。
●IO通讯模块：提供16路IO告警输出、16路IO/脉冲输入。
3 主要功能3.1主站通讯功能提供网络、MODEM、GPRS/CDMA、RS485/232等硬件接口。
支持GDW376-2009规约、102规约、EAC5000规约、四川规约等，并可以定制规约。
3.2 抄表功能提供10路以上的RS485抄表接口，每个接口可以接入不同厂家的电表，支持不同的电表规约，每只电表的通讯规约和波特率等通讯参数以及采集数据类型可配置。
支持的电表规约有国标DL/T645规约、红相EDMI规约、兰吉尔DLMS规约、兰吉尔IEC1107规约等。
并且可以根据现场需要定制规约。
3.3 采集周期、采集数据类型可配置采集周期可通过配置菜单配置为1分钟～24小时。
可对每只表采集的数据进行配置。
3.4 用户管理功能用户分级管理，提高终端操作的安全性。
3.5 校时功能终端可接受GPS串口、B码授时，可接受主站远程授时；在终端界面可进行手工对时，对时分系统校时、超差校时、强制校时三个等级。
系统校时只校对终端系统时间，不对电表进行校时；超差校时允许在超差范围内校时，将对终端和电表一起校时，超过偏差范围将不做对时动作；强制校时直接对终端和电表进行校时。
3.6 通讯监视功能通讯监视可以监视网络口、抄表口、远传口上面的通信报文，判断通信状态。
3.7 电表调试功能可对单只电表进行通信测试，判断该电表的通信通道及参数等情况，方便现场调试。
3.8 数据查询功能数据查询界面提供所有数据类型的查询，可按时间、数据类型进行查询。
3.9 数据管理功能数据管理功能提供数据库维护、数据备份、拷贝、数据断点管理等功能。
3.10 事件记录、查询功能终端提供电表事件的抄收、查询；提供终端事件记录和查询功能。
4 用户操作按键操作说明：D100提供20个按键操作，下面对键盘操作进行说明。
切换键：界面上将光标在各区域之间或各按钮之间进行切换、选定，相当于电脑的TAB键。
确认键：回车确认键，对选定的按钮进行确认。
在下拉菜单按确认键将弹出所有下拉选项。
Del键：在编辑框内，对光标前面的内容进行删除。
.键：输入IP地址和点表顺序时需要输入.进行分隔。
方向键：上下左右移动光标。
可以在按钮键左右移动光标，在编辑框内左右移动光标，下拉菜单上下选择菜单内容。
数字键：在编辑框内输入数字符号。
4.1初始化装置上电后，打开装置电源开关，对系统进行自检；系统自检完毕，显示装置登录界面，如下图所示：4.2 用户登录输入用户名称及密码后，点击登录按钮；输入错误可以点击重填按钮重新输入。
（注：用户名称及密码全为数字）输入的用户名称及密码正确后，则进入主菜单界面。
