广东电网公司厂站电能量采集终端技术规范

  • 格式：pdf
  • 大小：200.18 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

中国南方电网有限责任公司厂站电能量采集终端技术规范资料

中国南方电网有限责任公司厂站电能量采集终端技术规范资料
目 录
前 言
按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成《计量自动化终端系列标准》。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
在守候状态（非通信状态）下壁挂式终端功率消耗应不大于20VA，有功功率消耗不大于10W。
4.3.4
终端供电电源中断后，应有数据和时钟保持措施，存储数据保存至少十年，时钟至少正常运行五年。
4.4
4.4.1
机架式终端要求采用工业标准机箱；
壁挂式采端外形尺寸不大于300*210*100mm。
4.4.2
终端的机箱外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作。壁挂式采集终端外壳的防护性能应符合GB/T 4208-2008规定的IP51级要求，即防尘和防滴水。
GB/T 2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温

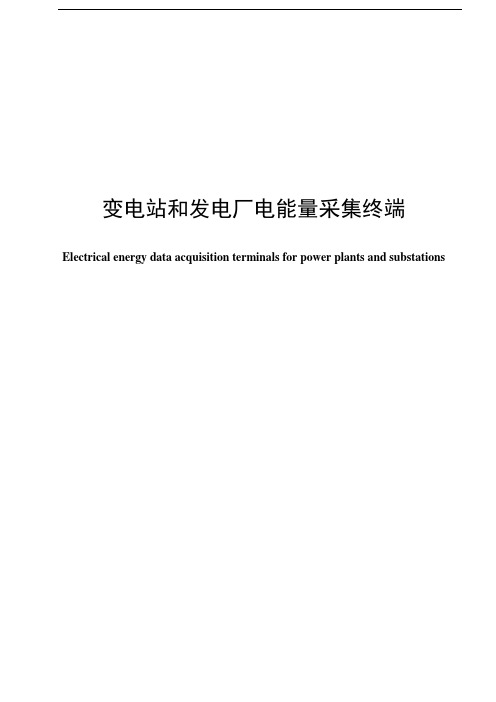

变电站和发电厂电能量采集终端

变电站和发电厂电能量采集终端

变电站和发电厂电能量采集终端Electrical energy data acquisition terminals for power plants and substations目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 一般要求 (2)4.2 工作环境要求 (2)4.3 机械要求 (2)4.4 电气要求 (2)4.5 功能要求 (3)4.6 外部通信要求 (6)5 试验方法 (9)5.1 机械性能试验 (9)5.2 电气性能试验 (9)5.3 功能试验 (10)5.4 外部通信试验 (13)6 包装、运输、贮存和随行文件 (14)6.1 包装 (14)6.2 运输 (14)6.3 贮存 (14)6.4 随行文件 (14)变电站和发电厂电能量采集终端1范围本文件规定了电能量采集终端（以下简称采集终端）的术语和定义、技术要求、试验方法、以及包装和贮存。

本文件适用于新制造的变电站和发电厂电能量采集终端。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 2894-2008 安全标志及其使用导则GB/T 19520.12-2009 电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-101部分：插箱及其插件DL/T 645-2007 多功能电能表通信规约DL/T 698.45-2017 电能信息采集与管理系统第4-5部分：通信协议—面向对象的数据交换协议DL/T 719-2000 远动设备及系统第5部分传输规约第102篇电力系统电能累计量传输配套标准DL/T 743-2001 电能量远方终端DL/T 860-2009 变电站通信网络和系统IEC 62056.21-2002 电能仪表-抄表、费率和负荷控制的数据交换第21部分：局域数据直接交换（IEC 1107规约）IEC 62056.62-2006 电测量设备-数据交换与抄表，费率与负荷控制第62篇：接口类（DLMS规约）ISO/IEC 9506 工业自动化系统制造电文规范IEC Alpha Communications Protocol For Meter ReadingANSI C12.21-1999 American National Standard Protocol Specification for Telephone Modem Communication3术语和定义GB/T 19520.12-2009、DL/T 645-2007、DL/T 698.45-2017、DL/T 719-2000、DL/T 860-2009界定的以及下列术语和定义适用本文件。

厂站更换电能量采集终端作业指导书

厂站更换电能量采集终端作业指导书
(6)电能计量器具、试验用仪器仪表在运输中应有可靠、有效的防护措施，如防震、防尘、防雨措施。搬运时应轻拿轻放，经过剧烈震动或撞击后的电能计量器具应重新检定。
主要工器具
□1、各种规格螺丝刀一套； □2、尖嘴钳、斜口钳、剥线钳、压线钳一把； □3、便携式照明灯一支；
□4、二次回路导线一套； □5、带防漏电、防短路功能的电源插线板一个； □6、万用表一块；
3.交代安全措施均清楚后，工作班成员签字确认。
4.认真执行作业表单中的各项安全措施，作业前所进行的安全措施在整个工作过程中未经许可，不得变更。
1.人身触电。
2.走错间隔。
1.戴安全帽、穿工作服、穿工作鞋。
2.在工作区范围悬挂标示牌或设置遮栏。
3.作业前，工作负责人应严格检查安全措施的实施情况，并向工作班成员讲解安全措施，指明危险点。
3.工作负责人根据工作单和图纸等资料，做好工作前准备。
4.工作班成员准备好作业需要的工器具和相关资料，做好现场安全风险分析，制定安全措施。
作业环境
1.作业环境
(1)工作时如遇有雷雨、大风、大雾、冰雹等恶劣天气时必须停止工作。
(2)作业场所应有足够的照明。
2.安全注意事项
(1)办理第二种工作票，按有关安全规定填写“二次设备及回路工作安全技术措施单”。
无
无
9
工作结束
结束工作票，填写相关记录和表格。
无
无
10
数据归档
装拆数据应按规定的格式和要求保存，并及时录入相关系统，并做好归档工作。
数据录入差错。
数据录入系统前认真核对资料确认正确后才录入系统，并要求班组负责人对录入到系统信息进行复核。
执行人Leabharlann 备注4.作业人员必须清楚：工作任务、工作内容、工作要求、安全注意事项，应有丰富的现场工作经验。

广东电网公司厂站电能量采集终端技术规范

广东电网公司厂站电能量采集终端技术规范
4.3.2 供电指标
广东电网公司厂站电能量采集终端技术规范
（1） 交流电源电压输入范围为 85V～285V，频率为 50Hz，频率容差为±3%； （2） 直流电源电压输入范围为 100～375V，直流电源电压纹波不大于 5%。
4.4 通信接口
4.4.1RS-485 抄表 不少于 3 路 RS485，至少能接入 96 块电表。波特率自适应支持
2 规范性引用文件
DL/T743 2000 电能量远方终端 DL/T448-2000 电能计量终端技术管理规程 DL/T645-2007 多功能电能表通信规约 DL/T 445-2007 多功能电度表通信规约
3 功能要求
3.1 数据采集与存储
（1） 电能量采集终端应能完成对厂站电能数据的高精度采集，采集周期 1 分钟～24 小时可选， 能按指定的时间起点、指定的内容向主站传送信息。 （2） 电能量采集终端除能存储和传送带时标的电能量外，还能按要求传送和存储电表内窗口电 量、月冻结电量、分时电量、需量、电压、电流、功率、电表内事件记录（失压、失流）以及终端 本身的事件记录等信息。 （3） 电能量采集终端应具备接入多功能电子式电能表和脉冲电能表的功能，多功能电子式电能 表的接入是采用 RS232 或 RS485 的输入方式，脉冲电能表是采用无源脉冲输入方式。其中机架式 电能采集终端至少能具有 16 路（可扩为 32 路）脉冲量输入，多功能电子式电能表至少具有 96 块 电表接入，可扩展 CS（电流环）接口。 （4） 厂站内电能量采集终端应具备对常用规约的多功能电子式电能表的接入能力，电表规约包 括 IEC1107、DL/T645 以及广东省内使用的电表规约，在提供样表和规约的情况下能接入新规约电 表。 （5） 电能量采集终端数据存储容量不低于 64MB，且 15 分钟间隔电量数据要求保存 60 天。 （6） 电能量采集终端应具有独立的数据热备份单元（SD 卡），可现场插拔，以便在终端故障、

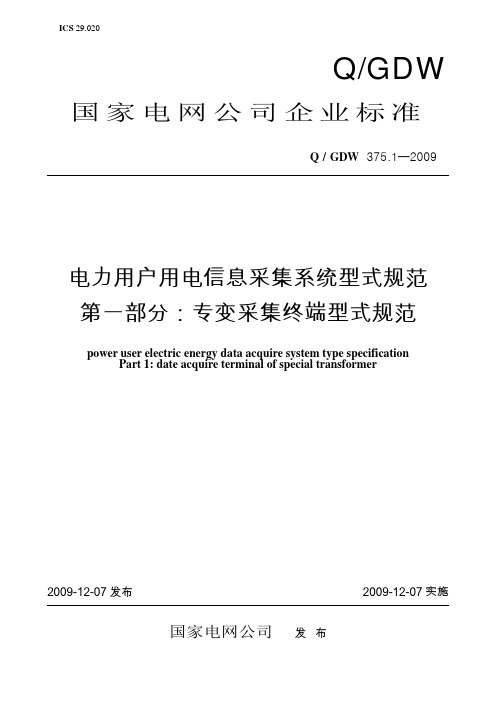

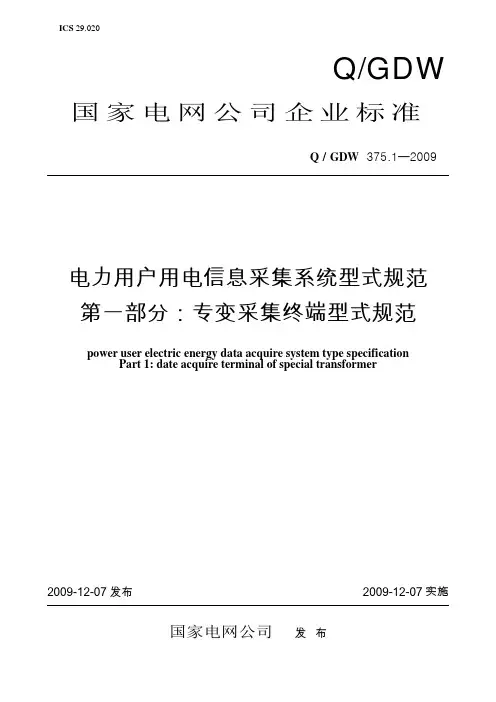

Q／GDW 375.1-2009《电力用户用电信息采集系统型式规范：专变采集终端型式规范》及编制说明

Q／GDW 375.1-2009《电力用户用电信息采集系统型式规范：专变采集终端型式规范》及编制说明
II
Q / GDW 375.1—2009
电力用户用电信息采集系统型式规范 第一部分：专变采集终端型式规范
1 范围
本部分规定了国家电网公司专变采集终端的型式要求，包括终端类型、气候环境条件、外形结构、 显示源自通信接口、材料及工艺要求、标志标识等。
本部分适用于国家电网公司电力用户用电信息采集系统中专变采集终端的制造、检验、使用和 验收。
2 规范性引用文件
下列标准中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用标准，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用标准，其最新版本适用于本部分。
GB/T 4208—2008 外壳防护等级（IP 代码） GB/T 5169.11—2006 电工电子产品着火危险试验 第 11 部分：灼热丝/热丝基本试验方法成品的灼 热丝可燃性试验方法 GB/T 16935.1—2008 低压系统内设备的绝缘配合 第 1 部分：原理、要求和试验 GB/T 17441—1998 交流电度表符号 GB/Z 21192—2007 电能表外形和安装尺寸 Q/GDW 205—2008 电能计量器具条码 Q/GDW 374.1—2009 电力用户用电信息采集系统技术规范 第一部分：专变采集终端技术规范
本部分是《电力用户用电信息采集系统》系列标准之一，本部分规定了国家电网公司专变采集终端 的型式要求，包括终端分类、外形结构、显示、通信接口、材料及工艺要求、标志标识等。
本部分由国家电网公司营销部提出并负责解释； 本部分由国家电网公司科技部归口； 本部分主要起草单位：中国电力科学研究院、华北电网有限公司、江苏省电力公司 本部分主要起草人：章欣、周宗发、刘宣、袁瑞铭、杜新纲、葛得辉、张晶、张磊、李新家

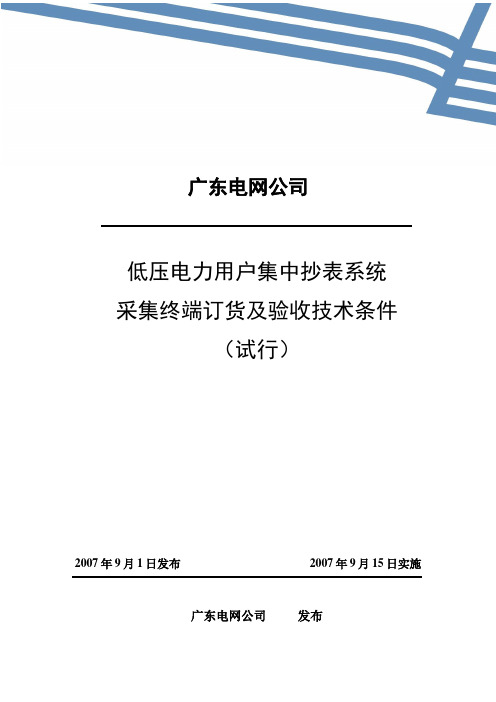

广东电网公司低压电力用户集中抄表系统采集终端订货及验收技术条件(试行)

广东电网公司低压电力用户集中抄表系统采集终端订货及验收技术条件(试行)

广东电网公司低压电力用户集中抄表系统采集终端订货及验收技术条件（试行）2007年9月1日发布2007年9月15日实施广东电网公司发布目录1范围 (1)2总体说明 (1)3技术要求 (1)3.1结构要求 (1)3.1.1底壳 (1)3.1.2上盖 (1)3.1.3端子座 (1)3.1.4电压端子螺丝 (1)3.1.5外壳及封印螺丝 (1)3.1.6端子盖 (1)3.1.7铭牌 (2)3.1.8铅封 (2)3.1.9安装及外形尺寸 (2)3.2线路板 (2)3.3文档资料 (2)3.4元器件选用 (2)3.4.1主要元器件 (2)3.4.2电解电容 (2)3.4.3压敏电阻 (2)3.5接口 (2)3.6面板指示灯 (3)3.7通讯要求 (3)3.7.1采集终端与集中器之间的通信 (3)3.7.2混合组网 (3)3.7.3采集终端与电能表之间的通信 (3)3.8功能要求 (3)3.8.1指令和数据转发功能 (3)3.8.2容量要求 (3)3.8.3免设置功能 (3)3.9电气性能 (3)3.9.1供电方式： (3)3.9.2供电电压 (3)3.9.3功耗 (4)3.9.4绝缘电阻 (4)3.9.5工频耐压 (4)3.9.6电压暂降和短时中断影响 (4)3.9.7高低温及交变温热影响 (4)3.9.8电快速瞬变脉冲群影响 (4)3.9.9静电放电影响 (4)3.9.10浪涌影响 (4)3.9.11辐射电磁场影响 (5)3.9.12传导骚扰抗扰度影响 (5)3.9.13振荡波抗扰度试验影响 (5)3.10寿命要求 (5)4验收 (5)4.1试验项目 (5)4.2不合格分类 (6)4.3试验结果的判定 (6)1范围本技术条件规定了广东电网公司低压电力用户集中抄表系统采集终端订货及验收的技术要求。

2总体说明本技术条件是在参照国家和电力行业的相关标准基础上，针对广东电网的实际使用需要而提出的。

3技术要求3.1结构要求3.1.1底壳底壳应使用绝缘、阻燃、防紫外线的聚碳酸酯（PC）合金（如PC+ABS或PC+玻纤）材料制成。

厂站电能量采集终端技术规范

4.2
终端设备应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。机械振动强度要求：
——频率范围：10Hz～150Hz；
——位移幅值：0.075mm（频率≤60Hz）；
——加速度幅值：10m/s2（频率>60Hz）。
4.3
4.3.1
厂站终端应支持交、直流同时供电，应能可靠地自动切换。
4.5.3
电源回路对地和无电气联系的各回路之间，应耐受如表4中规定的冲击电压峰值，正负极性各5次。试验时应无破坏性放电（击穿跳火、闪络或绝缘击穿）现象。
表4冲击电压峰值单位：V
额定绝缘电压
试验电压有效值
额定绝缘电压
试验电压有效值
U≤60
2000
125＜U≤250
5000
60＜U≤125
5000
250＜U≤400
表3试验电压单位：V
额定绝缘电压
试验电压有效值
额定绝缘电压
试验电压有效值
U≤60
1000
125＜U≤250
4000
60＜U≤125
2500
250＜U≤400
4000
注：输出继电器常开触点间的试验电压不低于1500V；对于交直流双电源供电的终端，交流电源和直流电源间的试验电压不低于2500V。RS-485接口与电源回路间试验电压不低于4000V
在守候状态（非通信状态）下壁挂式终端功率消耗应不大于20VA，有功功率消耗不大于10W。
4.3.4
终端供电电源中断后，应有数据和时钟保持措施，存储数据保存至少十年，时钟至少正常运行五年。
4.4
4.4.1
机架式终端要求采用工业标准机箱；
壁挂式采端外形尺寸不大于300*210*100mm。

电能量采集终端技术要求

电能量采集终端技术要求1、终端型号1）终端型号 CH064－3C ；2）规格壁挂式，长宽高：280mm,203.4mm,100mm。

2、工作环境1）相对湿度 5%～95%（无凝露）；2）正常工作温度 -25℃～+55℃,极限工作环境温度 -25℃～+70℃；3）大气压强 86～108kPa。

3、结构要求1）外壳及其防护性能终端的机箱外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作。

终端外壳的防护性能应符合GB/T 4208规定的IP51级要求，即防尘和防滴水。

2）接线端子终端对外的连接线应经过出线端子，出线端子及其绝缘部件可以组成端子排。

强电端子和弱电端子分开排列，具备有效的绝缘隔离。

出线端子的结构应与截面为（1.5～2.5）mm2的引出线配合。

端子排的阻燃性能应符合GB/T 5169.11的阻燃要求。

3）机械影响终端设备应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。

机械振动强度要求：1.频率范围：10 Hz～150 Hz；2.位移幅值：0.075 mm（频率范围≤60Hz）；3.加速度幅值：10 m/s2（频率范围 60Hz）。

4）金属部分的防腐蚀在正常运行条件下可能受到锈蚀的金属部分，应有防腐、防锈的涂层或镀层。

5）铭牌标志终端上应有下列标志：（1）产品名称及型号；（2）制造厂名或商标；（3）制造日期及厂内编号；（4）终端的端子盖板背面应有端子与外电路的连接线路图，接线端子应有明确的标识，其中交流电源与接地端子规定如下：1．交流电源相线端子应标以字母L；2．交流电源中线端子应标以字母N；3．保护接地端子应标以图形符号或字母PE。

4、数据采集功能终端至少具备2路相互隔离的RS-485本地通信接口，每路RS-485口可接8块全电子式电能表（每路RS-485口可支持多种电能表规约），能通过RS-485口或CS电流环口自动采集数字电能表带时标、带费率的电量数据（电能数据、最大需量及最大需量发生时间、瞬时量数据、失压断相数据、其他电表规约提供的数据）。

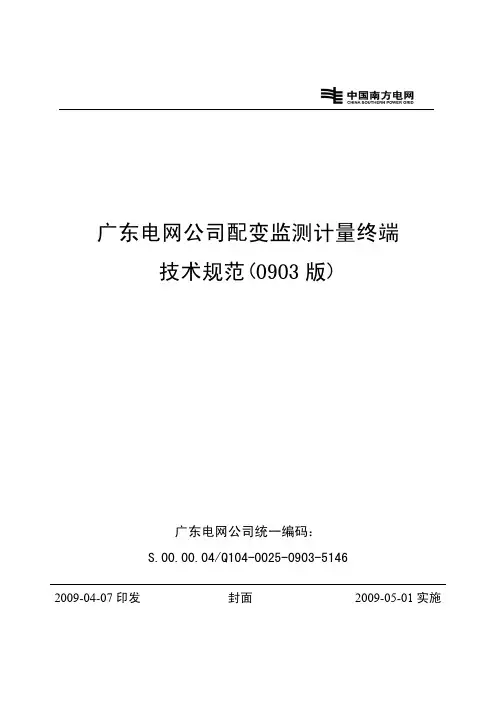

广东电网公司配变监测计量终端技术规范(0903版)

3.2 外壳 .......................................................................... 7
3.3 系统平台 ...................................................................... 9
变更概要
修编时间
规范配变监测计量终端的技术要求
2008-11-3
完善原有的技术要求，增加停电统计、电压监测、配变分 支回路监测功能。
2009-4-7
状态 废止 在用
角色 编写 初审 会签 审核 批准
人员 张新建 周尚礼 陈蔚文 张亚东 化振谦 张磊
陆小鹏
2009-04-07 印发
制度信息
2009-05-01 实施
广东电网公司配变监测计量终端技术规范(0903 版)
b. 终端应分相记录累计失流时间，同时记录最近五次失流发生时刻、结束时刻、电量等信息。
c. 能在终端液晶显示屏上直接显示有否失流情况及查询各次失流记录。
(8) 计量准确等级：有功 1.0 级，无功 2.0 级。基本技术指标和误差应满足南方电网《三相电子式多
共1页 第1页
S.00.00.04/Q104-0025-0903-5146
3 技术要求 3.1 功能要求 3.1.1 电能计量
广东电网公司配变监测计量终端技术规范(0903 版)
(1) 有功计量：可计量正反向有功电量。 (2) 无功计量：
a. 无功四个象限可分别计量。 b. 正反向无功电量可设置成任意两个象限无功电量之和。默认情况下正向无功电量为 1、4 象
功能电能表订货及验收技术标准》相应等级的要求。
3.1.2 交流采样

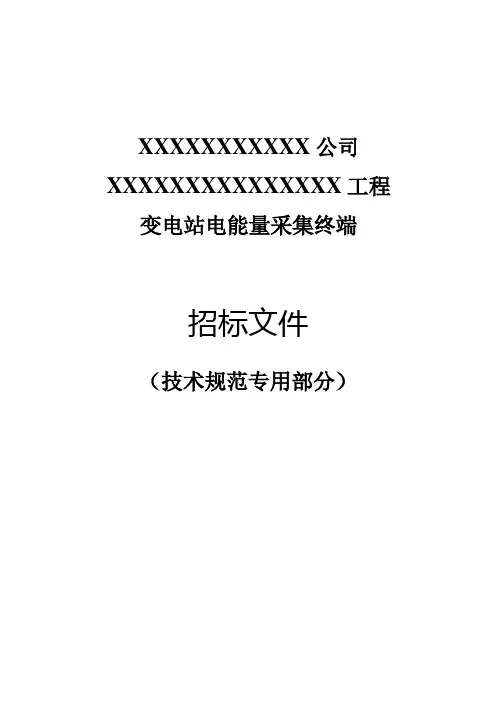

变电站电能量采集终端技术规范书

XXXXXXXXXXX公司XXXXXXXXXXXXXXX工程变电站电能量采集终端招标文件（技术规范专用部分）目次1标准技术参数表 (1)2项目需求部分 (1)2.1货物需求及供货范围一览表 (1)2.2必备的备品备件、专用工具和仪器仪表供货表 (2)2.3图纸资料提交单位及其接收单位 (2)2.4工程概况 (3)2.5使用条件 (3)2.6项目单位技术差异表 (3)3投标人响应部分 (4)3.1投标人技术偏差表 (4)3.2销售及运行业绩表 (4)3.3推荐的备品备件、专用工具和仪器仪表供货 (4)3.4最终用户的使用情况证明 (5)3.5投标人提供的试验检测报告表 (5)3.6投标人提供的鉴定证书表 (5)1标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表8投标人技术偏差表。

表1电能量采集终端标准技术参数表注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2项目需求部分2.1货物需求及供货范围一览表表2货物需求及供货范围一览表表2（续）注本技术规范提供的组屏方式仅供参考，实际使用时，可根据具体工程调整组屏方案。

2.2必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表表4设计联络会、培训及验收需求一览表2.3图纸资料提交单位及其接收单位经确认的图纸资料应由卖方提交表5所列单位。

表5卖方提交的须经确认的图纸资料及其接收单位2.4工程概况项目名称：项目单位：设计单位：2.5使用条件表6使用条件表注表中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

2.6项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
终端在每次抄表时对电表时钟判断，当电表时钟和终端时钟误差超过设定值，终端自动对电表 对时，对时三次不成功，中止对时并产生事件上报主站。
3.4 参数设置和数据显示
（1） 参数设置 z 可通过终端自身按键和显示器进行参数的修改和设置。 z 可使用便携式笔记本或其他手持设备通过本地数据接口进行参数的修改和设置。 z 可通过主站进行远程参数设置和修改。
4 技术条件
4.1 结构
（1） 机 架 式 采 集 终 端 要 求 采 用 19” 工 业 标 准 机 箱 ， 壁 挂 式 采 集 终 端 外 形 尺 寸 不 大 于 300*210*100mm。
（2） 外壳及其防护性能
共 10 页 第 4 页
S.00.00.04/Q104-0002-0810-1297
z 参数设置和修改功能 z 设置表计地址功能 z 自检、自恢复功能
3.6 软件远程升级
终端应具有软件远程升级功能，当软件功能需要增加或修改时，可以远方自动升级。
3.7 数据安全性
（1） 每个通信口可设置授权范围内的数据，供不同的授权用户读取。 （2） 每个通信口需加三级密码控制进入，上一级密码用户可分配下一级密码用户权限。 （最高 级：超级用户；第二级，设置参数及远程维护，第三级：抄读数据；） （3） 只能有一个物理端口授时，且仅供一个授权用户授时。 （4） 在现场对设备的所有工作参数进行设置和修改时，具有可靠的防非法修改的安全保护措施。 （5） 停电后，数据不丢失，且数据保持时间不小于 10 年。
2 规范性引用文件
DL/T743 2000 电能量远方终端 DL/T448-2000 电能计量终端技术管理规程 DL/T645-2007 多功能电能表通信规约 DL/T 445-2007 多功能电度表通信规约
3 功能要求
3.1 数据采集与存储
（1） 电能量采集终端应能完成对厂站电能数据的高精度采集，采集周期 1 分钟～24 小时可选， 能按指定的时间起点、指定的内容向主站传送信息。 （2） 电能量采集终端除能存储和传送带时标的电能量外，还能按要求传送和存储电表内窗口电 量、月冻结电量、分时电量、需量、电压、电流、功率、电表内事件记录（失压、失流）以及终端 本身的事件记录等信息。 （3） 电能量采集终端应具备接入多功能电子式电能表和脉冲电能表的功能，多功能电子式电能 表的接入是采用 RS232 或 RS485 的输入方式，脉冲电能表是采用无源脉冲输入方式。其中机架式 电能采集终端至少能具有 16 路（可扩为 32 路）脉冲量输入，多功能电子式电能表至少具有 96 块 电表接入，可扩展 CS（电流环）接口。 （4） 厂站内电能量采集终端应具备对常用规约的多功能电子式电能表的接入能力，电表规约包 括 IEC1107、DL/T645 以及广东省内使用的电表规约，在提供样表和规约的情况下能接入新规约电 表。 （5） 电能量采集终端数据存储容量不低于 64MB，且 15 分钟间隔电量数据要求保存 60 天。 （6） 电能量采集终端应具有独立的数据热备份单元（SD 卡），可现场插拔，以便在终端故障、
结构应与截面为 1.5 mm2～2.5mm2 的引出线配合。
（4） 接地端子 金属的外壳和端子盖板以及终端正常工作中可能被接触的金属部分，应连接到独立的保护
接地端子上。接地端子应有清楚的接地符号。接地端子的直径应不小于 5mm。
（5） 间隙和爬电距离 裸露的带电部分对地和对其它带电部分之间，以及出线端子螺钉对金属盖板之间应具有表
4.3.2 供电指标
广东电网公司厂站电能量采集终端技术规范
（1） 交流电源电压输入范围为 85V～285V，频率为 50Hz，频率容差为±3%； （2） 直流电源电压输入范围为 100～375V，直流电源电压纹波不大于 5%。
4.4 通信接口
4.4.1RS-485 抄表 不少于 3 路 RS485，至少能接入 96 块电表。波特率自适应支持
共 10 页 第 3 页
S.00.00.04/Q104-0002-0810-1297
3.5 易维护性
广东电网公司厂站电能量采集终端技术规范
（1） 电能量采集终端应可通过便携式 PC 机或远程对其进行运行参数的修改或设置，但必须设 置相应的保护措施（设置口令等）以防非法设置或修改。 （2） 便携式 PC 机应能转存终端内的电能量数据。 （3） 本地维护
广东电网公司厂站电能量采集终端技术规范
终端的机箱外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作， 壁挂式采集终
端外壳的防护性能应符合 GB/T 4208－1993 规定的 IP51 级要求，即防尘和防滴水。
（3） 出线端子 终端对外的连接线应经过出线端子，出线端子及其绝缘部件可以组成端子排。出线端子的
3.1 数据采集与存储.................................................................. 2 3.2 数据传输........................................................................ 3 3.3 对时............................................................................ 3 3.4 参数设置和数据显示 .............................................................. 3 3.5 易维护性........................................................................ 4 3.6 软件远程升级.................................................................... 4 3.7 数据安全性...................................................................... 4 4 技术条件 ......................................................................... 4 4.1 结构............................................................................ 4 4.2 系统平台........................................................................ 5 4.3 供电电源........................................................................ 5 4.4 通信接口........................................................................ 6 4.5 通信规约........................................................................ 6 5 平均无故障工作时间（MTBF） ..................................................... 7 6 绝缘性能要求 ................................................................... 7 7 电磁兼容性要求 ................................................................. 8 8 运行环境 ...................................................................... 10
共 10 页 第 1 页
S.00.00.04/Q104-0002-0810-1297
1 总则
广东电网公司厂站电能量采集终端技术规范
为有效实现电厂、变电站的电能量计量遥测，本规范规定了用于 500kV、220kV、110kV、35kV 变电站以及电厂（下简称“厂站”）的电能量采集终端（下简称“ERTU”）的功能及技术要求，以规 范和指导广东电网公司厂站电能量计量遥测自动化建设。
（2） 采集终端应采用大屏幕显示器，机架式具备显示不少于 10 字*10 行（象素点要求不少于 16*16）汉字信息的能力，壁挂式具备显示不少于 10 字*6 行（象素点要求不少于 16*16）汉字信息 的能力，能同屏显示多种信息，如电能表总及分时电量、电压电流功率信息、电能表档案信息、远 方通信配置等。
1 规定的最小电气间隙和爬电距离。 表 1 最小电气间隙和爬电距离
额定电压 V
电气间隙 mm
爬电距离 mm
U≤25
1
1.5
25＜U≤60
2
2
60＜U≤250
3
4
250＜U≤380
Байду номын сангаас
4
5
（6） 金属部分的防腐蚀 在正常运行条件下可能受到腐蚀或能生锈的金属部分，应有防锈、防腐的涂层或镀层。
4.2 系统平台
共 10 页 第 2 页
S.00.00.04/Q104-0002-0810-1297
广东电网公司厂站电能量采集终端技术规范
更换及通信故障时能将数据倒入系统或更换的采集终端中。
3.2 数据传输
（1） 电能量采集终端支持以不同的通信端口和多个不同主站同时通信的功能，并可按照不同主 站的要求设置相应的传输数据内容。 （2） 上传通信支持以下方式：

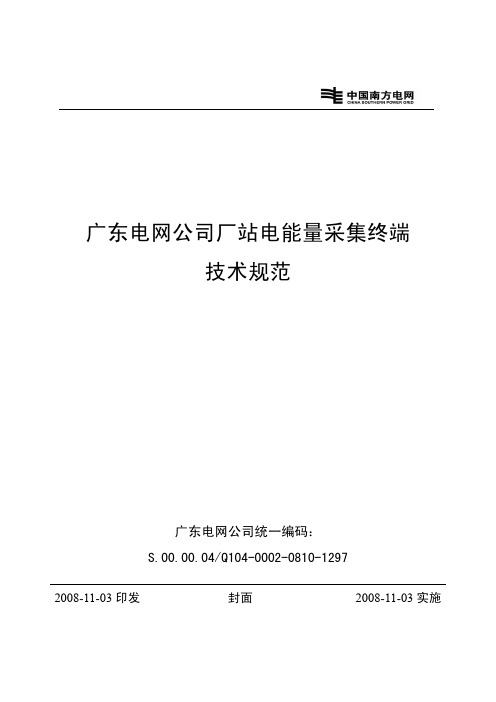

广东电网公司
厂站电能量采集终端技术规范
目录
1 总则 ............................................................................. 2 2 规范性引用文件 ................................................................... 2 3 功能要求 ......................................................................... 2
