集成电路封装技术概述

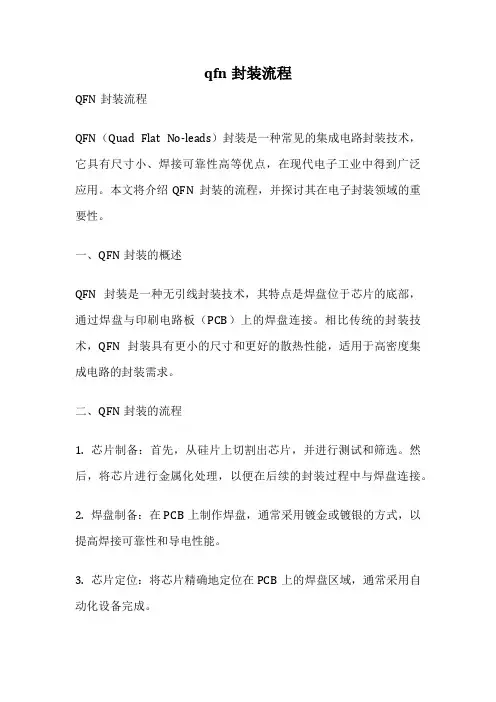

qfn封装流程QFN封装流程QFN（Quad Flat No-leads）封装是一种常见的集成电路封装技术，它具有尺寸小、焊接可靠性高等优点，在现代电子工业中得到广泛应用。

本文将介绍QFN封装的流程，并探讨其在电子封装领域的重要性。

一、QFN封装的概述QFN封装是一种无引线封装技术，其特点是焊盘位于芯片的底部，通过焊盘与印刷电路板（PCB）上的焊盘连接。

相比传统的封装技术，QFN封装具有更小的尺寸和更好的散热性能，适用于高密度集成电路的封装需求。

二、QFN封装的流程1. 芯片制备：首先，从硅片上切割出芯片，并进行测试和筛选。

然后，将芯片进行金属化处理，以便在后续的封装过程中与焊盘连接。

2. 焊盘制备：在PCB上制作焊盘，通常采用镀金或镀银的方式，以提高焊接可靠性和导电性能。

3. 芯片定位：将芯片精确地定位在PCB上的焊盘区域，通常采用自动化设备完成。

4. 焊接：使用热板或热风枪等设备，将芯片和焊盘加热至一定温度，然后利用焊料的润湿性将芯片与焊盘连接。

5. 清洗：清洗封装好的芯片，去除焊接过程中产生的杂质和污染物。

6. 芯片测试：对封装好的芯片进行功能性测试和可靠性测试，以确保其符合规定的电气性能要求。

7. 封装检验：对封装好的芯片进行外观检验和尺寸检验，以确保封装质量符合标准。

8. 封装包装：将封装好的芯片进行包装，通常采用真空包装或干燥包装，以保护芯片免受潮湿和静电等环境因素的影响。

三、QFN封装的重要性QFN封装在电子封装领域具有重要的应用价值。

首先，由于其尺寸小，QFN封装可以实现更高的元器件集成度，从而提高电路板的布局密度和系统性能。

其次，QFN封装的焊接可靠性高，能够有效减少因焊接引起的电路故障和失效。

此外，QFN封装还具有良好的散热性能，能够有效降低芯片的工作温度，提高系统的稳定性和可靠性。

四、结论QFN封装是一种常见且重要的集成电路封装技术，通过精确的制备和封装流程，能够实现小尺寸、高可靠性和良好的散热性能。

集成电路封装技术一、概述集成电路封装技术是指将芯片封装成实际可用的器件的过程，其重要性不言而喻。

封装技术不仅仅是保护芯片，还可以通过封装形式的不同来满足不同应用领域的需求。

本文将介绍集成电路封装技术的基本概念、发展历程、主要封装类型以及未来发展趋势等内容。

二、发展历程集成电路封装技术随着集成电路行业的发展逐渐成熟。

最早的集成电路封装形式是引脚直插式封装，随着技术的不断进步，出现了芯片级、无尘室级封装技术。

如今，随着3D封装、CSP、SiP等新技术的出现，集成电路封装技术正朝着更加高密度、高性能、多功能的方向发展。

三、主要封装类型1.BGA封装：球栅阵列封装，是一种常见的封装形式，具有焊接可靠性高、散热性好等优点。

2.QFN封装：裸露焊盘封装，具有体积小、重量轻、成本低等优点，适用于尺寸要求严格的应用场合。

3.CSP封装：芯片级封装，在尺寸更小、功耗更低的应用场合有着广泛的应用。

4.3D封装：通过将多个芯片垂直堆叠，实现更高的集成度和性能。

5.SiP封装：系统级封装，将多个不同功能的芯片封装在一起，实现更复杂的功能。

四、未来发展趋势随着物联网、人工智能等领域的兴起，集成电路封装技术也将迎来新的挑战和机遇。

未来，集成电路封装技术将朝着更高密度、更低功耗、更可靠、更环保的方向发展。

同时，新材料、新工艺和新技术的应用将为集成电路封装技术带来更多可能性。

五、结语集成电路封装技术是集成电路产业链中至关重要的一环，其发展水平直接关系到整个集成电路的性能和应用范围。

随着技术的不断进步，集成电路封装技术也在不断演进，为各个领域的技术发展提供了强有力的支撑。

希望本文能够帮助读者更好地了解集成电路封装技术的基本概念和发展趋势，为相关领域的研究和应用提供一定的参考价值。

集成电路封装技术封装工艺流程介绍集成电路封装技术是指将芯片封装在塑料或陶瓷封装体内，以保护芯片不受外界环境的影响，并且方便与外部电路连接的一种技术。

封装工艺流程是集成电路封装技术的核心内容之一，其质量和工艺水平直接影响着集成电路产品的性能和可靠性。

下面将对集成电路封装技术封装工艺流程进行介绍。

1. 芯片测试首先，芯片在封装之前需要进行测试，以确保其性能符合要求。

常见的测试包括电性能测试、温度测试、湿度测试等。

只有通过测试的芯片才能进行封装。

2. 芯片准备在封装之前，需要对芯片进行准备工作，包括将芯片固定在封装底座上，并进行金线连接。

金线连接是将芯片的引脚与封装底座上的引脚连接起来，以实现与外部电路的连接。

3. 封装材料准备封装材料通常为塑料或陶瓷，其选择取决于芯片的性能要求和封装的环境条件。

在封装之前，需要将封装材料进行预处理，以确保其表面光滑、清洁，并且具有良好的粘附性。

4. 封装封装是整个封装工艺流程的核心环节。

在封装过程中，首先将芯片放置在封装底座上，然后将封装材料覆盖在芯片上，并通过加热和压力的方式将封装材料与封装底座紧密结合。

在封装过程中，需要控制封装温度、压力和时间，以确保封装材料与芯片、封装底座之间的结合质量。

5. 封装测试封装完成后，需要对封装产品进行测试，以确保其性能和可靠性符合要求。

常见的封装测试包括外观检查、尺寸测量、焊接质量检查、封装材料密封性测试等。

6. 封装成品通过封装测试合格的产品即为封装成品，可以进行包装、贴标签、入库等后续工作。

封装成品可以直接用于电子产品的生产和应用。

总的来说，集成电路封装技术封装工艺流程是一个复杂的过程，需要精密的设备和严格的工艺控制。

只有通过合理的工艺流程和严格的质量控制，才能生产出性能优良、可靠性高的集成电路产品。

随着科技的不断进步，集成电路封装技术也在不断创新和发展，以满足不断变化的市场需求。

相信随着技术的不断进步，集成电路封装技术将会迎来更加美好的发展前景。

集成电路芯片封装的概念集成电路芯片封装的概念1. 引言集成电路芯片封装是现代电子技术中非常重要的一环。

它是将微小的芯片封装在保护性外壳中，以便保护芯片免受损坏，并提供电气连接和散热功能。

本文将深入探讨集成电路芯片封装的概念，从封装形式、封装材料、封装技术以及封装的发展趋势等多个方面展开，帮助读者更全面、深刻地了解这一关键电子技术。

2. 集成电路芯片封装的形式集成电路芯片封装有多种形式，每种形式都有不同的特点和适用范围。

常见的封装形式包括：2.1 芯片级封装（Chip-scale Package，CSP）：CSP封装将芯片直接封装在微小的外壳中，尺寸比传统封装更小。

它适用于高密度集成电路和轻薄移动设备等应用。

2.2 简单封装（Dual in-line Package，DIP）：DIP封装是最早的一种封装形式。

芯片被封装在具有导脚的塑料外壳中，易于插拔和焊接。

但该封装形式占用空间较大，适用于较低密度的应用。

2.3 小型封装（Small Outline Package，SOP）：SOP封装是一种相对较小的封装形式，兼具DIP封装的插拔性和CSP封装的高密度特点。

2.4 超薄封装（Thin Small Outline Package，TSOP）：TSOP封装比SOP封装更薄，适用于具有高密度布局的应用。

2.5 高温封装（High-Temperature Package，HTP）：HTP封装在高温环境下依然能够保持电性能，适用于高温工作环境中的电子设备。

3. 集成电路芯片封装的材料3.1 塑料封装材料塑料封装材料是集成电路芯片封装中最常见的材料之一。

它具有廉价、轻便、隔热、防潮的特点，适用于大规模生产。

常见的塑料封装材料有聚酰亚胺（Polyimides）、环氧树脂（Epoxy Resin）等。

3.2 陶瓷封装材料陶瓷封装材料的热导率较高，能够较好地散热，适用于高性能和高功率的集成电路芯片。

常见的陶瓷封装材料有氧化铝（Alumina）和氮化铝（Aluminium Nitrite）等。

集成电路封装工艺介绍
SMD（Surface Mount Technology，表面安装技术）集成电路封装技术是一种利用表面安装技术来安装集成电路片上的元件，这种技术为模块封装提供了一种新的封装方式。

SMD封装技术在使用后可以实现低成本、高密度和高可靠性，在封装技术中已经得到了广泛应用。

下面介绍SMD集成电路封装工艺：
1.贴标：将集成电路封装片进行贴标，贴标中需包含集成电路芯片型号、芯片生产厂商、批量等信息，以及集成电路封装片的图纸。

2.清洗：进行封装片的清洗，通常使用抛光膏、洗涤液等来完成清洗工作，使其能够保持清洁无杂质。

3.引弧焊：将元件焊接到封装片上，通常采用引弧焊工艺，即采用电弧的能量将元件与前面进行过清洗的封装片上焊上。

4.返修：返修是根据集成电路封装的失效原因，通过改变封装片上的焊接参数和元件的安装形式，来改善集成电路封装的质量，以保证封装片的质量，通过返修可以减少集成电路封装的失效。

5.检测：检测是从元件安装，焊接，到封装完成后，进行完整性和质量检测，进而使其在使用中能够发挥良好的性能，满足质量要求。

术培训课程•封装技术概述•封装材料选择与性能要求•芯片与基板连接技术•封装工艺流程详解•先进封装技术探讨•封装设备选型及使用注意事项•封装质量管理与可靠性评估方法目录封装技术概述封装定义与作用封装定义封装作用保护芯片免受外部环境的影响，如温度、湿度、机械应力等；为芯片提供稳定的电气连接和信号传输；实现芯片与外部器件的连接和互操作。

封装技术发展历程中期封装技术早期封装技术逐渐出现塑料封装和陶瓷封装，体积减小、重量减轻、成本降低。

现代封装技术SOP 封装小外形封装，引脚从两侧引出，体积小、重量轻，适合表面贴装。

BGA 封装3D 封装将多个芯片在垂直方向上堆叠起来，通过穿硅通孔等技术实现芯片间的互连，可大幅提高集成度和性能。

DIP 封装双列直插式封装，引脚从两侧引出，插装方便，但封装密度较低。

QFP 封装CSP 封装芯片尺寸封装，引脚间距极小，可实现与裸片相近的尺寸和性能。

010203040506常见封装类型及其特点封装材料选择与性能要求铜铝金030201陶瓷塑料玻璃密封材料环氧树脂低成本、良好的密封性和绝缘性，广泛用于中低端封装。

硅橡胶高弹性、耐高低温、良好的密封性，用于高端封装和特殊环境。

聚酰亚胺高热稳定性、良好的绝缘性和机械强度，用于高端封装。

导电性能绝缘性能热稳定性能机械性能性能要求及测试方法芯片与基板连接技术超声键合利用超声波振动能量实现芯片与基板的连接，适用于对温度敏感的材料和微小间距的连接。

热压键合利用高温和压力将芯片与基板连接，适用于大规模生产，具有高效率和高可靠性的特点。

激光键合利用激光能量局部加热芯片和基板实现连接，具有高精度和高灵活性的特点。

1 2 3金丝球焊铜丝压焊铝丝压焊载带自动键合技术(TAB)内引线TAB01外引线TAB02多层TAB03对连接后的芯片进行拉力、剪切力等机械性能测试，以评估连接的牢固程度。

机械性能测试电性能测试环境适应性测试可靠性寿命测试对连接后的芯片进行电阻、电容等电性能测试，以评估连接的电气性能。

集成电路中的封装技术研究随着电子技术的不断发展，集成电路已经成为了今天信息化的基础。

集成电路中的封装技术在这一领域中发挥着至关重要的作用，不仅能够对芯片进行保护，同时也能够提高芯片的稳定性和可靠性。

本文将对集成电路中的封装技术进行深入研究，探究其原理、应用及未来发展趋势。

一、封装技术的原理集成电路封装技术是将一个或多个芯片、器件和元件等有机地结合成一个整体，以便于用于电子系统中，同时也能够对芯片进行保护。

封装技术可以分为塑封、金属封装、无铅封装、骨架式封装等，主要根据芯片大小、功耗、工艺和成本等因素来选用。

塑封是目前最常使用的集成电路组装和封装技术。

其原理是在硅芯片表面粘合一张具有安装封装引脚或焊脚的导体层，然后把芯片放入带针的封装口中，在打压、封装成型、回焊等工艺制程中，将导体层和芯片连接，封装成形。

这种技术成本低廉，生产效率高，成品稳定性也较为可靠。

二、封装技术的应用集成电路封装技术在电子产品制造中有着广泛的应用。

例如，智能手机、平板电脑、摄像头、芯片等优质电子器件中都使用了高性能的集成电路封装技术，使得在体积和性能方面都有了较大的提升。

在电子产品制造中，集成电路封装技术的应用还具有较强的实际意义。

当今社会信息化程度不断提高，它的应用范畴已经扩展到通讯、自动控制、图像处理、卫星遥感等行业。

在其中，封装技术的要求越来越高，例如，要求设备具有更高的速度、更小的尺寸和更低的功耗等。

无疑，集成电路封装技术在提高工效、降低成本、提高产品质量等方面发挥着巨大的作用。

三、封装技术发展趋势封装技术的未来发展也是值得关注的。

在未来的发展趋势中，封装技术具有更高的集成度、更高的可靠性和更低的功耗等优势。

例如，目前智能手机和平板电脑的芯片在进行封装时，采用了三维集成技术和超薄环形封装技术，减小了尺寸，重量和电气连接间的噪音，同时加强了信号的稳定性和可靠性。

另外，随着3C市场迅速发展，集成电路封装市场也在不断扩大，其中3D芯片封装市场的势头愈发强劲。

集成电路封装
集成电路封装，又称芯片封装，是指将集成电路芯片进行封装，以提供保护、连接和连接外部电路的功能。

常见的集成电路封装有以下几种类型：
1. 对顶焊接（DIP）封装：这是最早也是最常见的封装形式之一，通常用于较低密度和较低频率的应用。

它采用两排引脚，可以直接插入插座或焊接到电路板上。

2. 表面贴装技术（SMT）封装：这是目前最常用的封装技术，广泛应用于各种电子设备中。

SMT封装可以有效提高集成度和组装效率，减小封装体积和重量。

3. 高级封装：随着技术的发展，出现了一些更高级的封装形式，例如球形阵列封装（BGA）、无引脚封装（LGA）和封装在柔性基板上的芯片（COF）等。

这些封装形式主要用于高密度、高速和复杂电路的应用。

封装的选择会根据应用需求、电路复杂性、可靠性和成本
等因素进行评估和决策。

不同的封装形式有各自的优缺点，需要根据具体的设计要求和制造工艺选择适合的封装。

集成电路封装技术在电子学金字塔中的位置既是金字塔的尖顶又是金字塔的基座。

说它同时处在这两种位置都有很充分的根据。

从电子元器件（如晶体管）的密度这个角度上来说，IC代表了电子学的尖端。

但是IC又是一个起始点，是一种基本结构单元，是组成我们生活中大多数电子系统的基础。

同样，IC 不仅仅是单块芯片或者基本电子结构，IC的种类千差万别（模拟电路、数字电路、射频电路、传感器等），因而对于封装的需求和要求也各不相同。

本文对IC封装技术做了全面的回顾，以粗线条的方式介绍了制造这些不可缺少的封装结构时用到的各种材料和工艺。

集成电路封装还必须充分地适应电子整机的需要和发展。

由于各类电子设备、仪器仪表的功能不同，其总体结构和组装要求也往往不尽相同。

因此，集成电路封装必须多种多样，才足以满足各种整机的需要。

集成电路封装是伴随集成电路的发展而前进的。

随着宇航、航空、机械、轻工、化工等各个行业的不断发展，整机也向着多功能、小型化方向变化。

这样，就要求集成电路的集成度越来越高，功能越来越复杂。

相应地要求集成电路封装密度越来越大，引线数越来越多，而体积越来越小，重量越来越轻，更新换代越来越快，封装结构的合理性和科学性将直接影响集成电路的质量。

因此，对于集成电路的制造者和使用者，除了掌握各类集成电路的性能参数和识别引线排列外，还要对集成电路各种封装的外形尺寸、公差配合、结构特点和封装材料等知识有一个系统的认识和了解。

以便使集成电路制造者不因选用封装不当而降低集成电路性能;也使集成电路使用者在采用集成电路进行征集设计和组装时，合理进行平面布局、空间占用，做到选型恰当、应用合理。

为什么要对芯片进行封装？任何事物都有其存在的道理，芯片封装的意义又体现在哪里呢？从业内普遍认识来看，芯片封装主要具备以下四个方面的作用：固定引脚系统、物理性保护、环境性保护和增强散热。

下面我们就这四方面做一个简单描述。

1.固定引脚系统要让芯片正常工作，就必须与外部设备进行数据交换，而封装最重要的意义便体现在这里。

集成电路封装与测试技术随着科技的不断发展，电子与电气工程在现代社会中扮演着至关重要的角色。

其中，集成电路封装与测试技术作为电子与电气工程领域的重要组成部分，对于电子产品的研发和生产起着关键性的作用。

本文将对集成电路封装与测试技术进行深入探讨。

一、集成电路封装技术集成电路封装技术是将裸片芯片封装在外壳中，以保护芯片并提供连接引脚的过程。

封装技术的发展不仅关乎芯片的可靠性和稳定性，还与电路性能、功耗和成本等因素密切相关。

在封装技术中，常见的封装形式包括直插式封装、贴片式封装和球栅阵列封装等。

直插式封装通过引脚插入插座或焊接于印刷电路板上，适用于较大尺寸的芯片。

贴片式封装则将芯片直接粘贴在印刷电路板上，适用于小型和轻薄的电子产品。

球栅阵列封装则是一种先进的封装技术，通过微小焊球连接芯片和印刷电路板，具有较高的集成度和可靠性。

除了封装形式，封装材料也是封装技术中的重要因素。

常见的封装材料包括塑料封装、陶瓷封装和金属封装等。

塑料封装成本低、制造工艺简单，适用于大规模生产；陶瓷封装耐高温、抗冲击性好，适用于高性能芯片；金属封装具有良好的散热性能，适用于高功率芯片。

二、集成电路测试技术集成电路测试技术是对封装完成的芯片进行功能、性能和可靠性等方面的测试，以确保芯片的质量和可靠性。

测试过程主要包括芯片测试、封装测试和系统测试等。

芯片测试是对裸片芯片进行测试，以验证其设计和制造是否符合要求。

常见的芯片测试方法包括逻辑功能测试、电气特性测试和可靠性测试等。

逻辑功能测试通过输入不同的信号，验证芯片的逻辑功能是否正确；电气特性测试则测试芯片的电压、电流和功耗等性能参数；可靠性测试则通过长时间的高温、低温和振动等环境测试，验证芯片的可靠性。

封装测试是对封装完成的芯片进行测试，以验证封装过程是否正确，是否存在焊接问题和短路等缺陷。

常见的封装测试方法包括外观检查、焊接可靠性测试和封装参数测试等。

外观检查通过目视或显微镜检查封装是否完整、引脚是否正常；焊接可靠性测试通过模拟实际使用环境下的温度变化和机械振动等，验证封装的可靠性；封装参数测试则测试封装的电气参数，如引脚电阻、电容和电感等。
