GIS设备二次回路详解.ppt

（1）防止误分、合断路器。 （2）防止带负荷分、合隔离开关。 （3）防止带电挂（合）接地线（接地刀闸）。 （4）防止带接地线（接地刀闸）合断路器（隔离开关）。 （5）防止误入带电间隔。
15
2.其它连锁方式 防止跑错间隔 跑错间隔，从电气联锁上不容易避免，我们采用其它的办法解决。 就地远方转换开关加锁， 且一一对应。
1
欢
迎
各 光
位 临
专
家
2
ＧＩＳ
二
次
部
分
介
绍
3
ＧＩＳ设备控制部分相关回路
•
• • • • • • • •
断路器控制回路
隔离开关控制回路 接地开关控制回路 故障关合接地开关控制回路 电源回路 SF6气体监测以及报警回路 电压互感器 电流互感器 联锁回路
4
断路器控制回路
1、断路器采用的机构
电动弹簧操作机构 气动操作机构 液压操作机构
隔离开关、接地开关、故障关合接地开关控制电源 隔离开关、接地开关、故障关合接地开关电机电源
报警电源
现地控制柜指示回路电源 加热回路电源
返回
10
SF6气体监测以及报警回路
1.SF6气体监测
采用SF6密度计,对各气室SF6进行监测。断路器为二级（报警值和闭锁值），其它 气室为一级（仅为报警值），可以输出空接点或模拟信号。
6、报警及报警指示模块 30
26

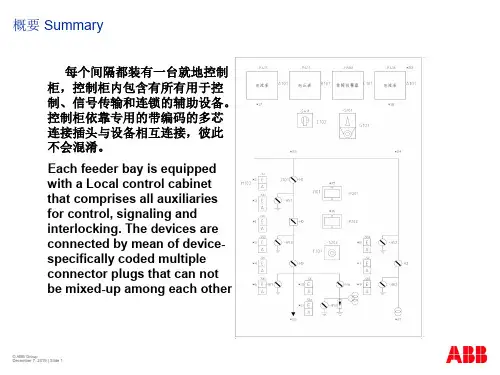

现地控制柜主要元件
现地控制柜的主要组成元件 １．现地控制柜体 ２．接线端子 ３．空气开关 ４．温湿度控制器 ５．操作开关 ６．就地－远方 转换开关 ７．各类指示灯 ８．各型继电器 ９．模拟母线 １０．其它元件
27
28
29
结

02
CATALOGUE
二次回路图识读基础
电气元件符号识别
总结词பைடு நூலகம்
掌握电气元件符号是理解二次回路图的基础，需要了解各种电气元件的标准符号 及其含义。
详细描述
电气元件符号是二次回路图中的基本元素，每种元件都有特定的符号表示。为了 正确理解二次回路图，学习者需要熟悉各类电气元件的标准符号，了解它们的名 称、功能和在电路中的作用。
《二次回路识图》 PPT课件
contents
目录
• 二次回路概述 • 二次回路图识读基础 • 常见二次回路分析 • 二次回路故障诊断与处理 • 二次回路发展趋势与展望
01
CATALOGUE
二次回路概述
二次回路定义
总结词
二次回路是电力系统中的重要组 成部分，用于控制、调节和保护 一次电路的运行。
THANKS
感谢观看
电路图识读方法
总结词
掌握电路图的识读方法对于理解二次回路的工作原理至关重 要，需要了解电路图的布局、标号规则和电流流向。
详细描述
电路图是二次回路的重要组成部分，它展示了元件之间的连 接关系和电流的流向。学习者需要了解电路图的布局规则， 掌握标号的方法，并理解电流在电路中的流向和变化，从而 能够准确地分析电路的工作原理。
模块化二次回路
要点一
总结词
模块化二次回路是实现快速开发和维护的有效方式，通过 标准化和模块化的设计，降低系统的复杂性和成本。
要点二
详细描述
模块化二次回路采用标准化的设计和接口，使得不同模块 之间可以互换和组合，方便系统的扩展和维护。同时，模 块化设计可以降低系统的复杂性和成本，提高生产效率和 维护质量。
测量回路分析
测量回路概述

❖ ④信号继电器KS接点闭合,发出信号。
2023/3/23
14
二、二次展开接线图得阅读
❖ 【补充知识】
❖ 回路标号:按等电位原则标注,即在电气回路中连于 一点得所有导线用同一数字标注,具有相同回路标 号。当回路经过开关或继电器触点时,因为在触点 断开时触点两端已不就是等电位,所以应给予不同 得标号。(见书P128-129)
❖ ①“＋WC”→KA1(KA2)常开接点→KT线圈“－WC”,启动时 间继电器KT,KT常开接点延时闭合;
❖ ②“＋WC”→KT常开延时接点→KS线圈→KM线圈→“－ WC”,启动信号继电器KS、中间继电器KM,KM常开接点闭合;
❖ ③“＋WC”→KM常开接点→QF断路器辅助常开接点→YR断 路器得跳闸线圈→“－WC”,断路器得跳闸线圈YR得电,断路 器跳闸。
内
2 二次展开图得阅读
容
提
3 小结:电气图得基本表示方法
要
一、二次展开接线图基本知识
8
DL跳闸线圈
断路器 流互
中间继电器 信号继电器 时间继电器 电流继电器
2023/3/23
一、二次展开接线图基本知识
9 将上述原理图转换为二次展开图
2023/3/23
一、二次展开接线图基本知识
❖ 二次电路展开图得基本出发点就是按回路展开, 如:交流电流回路、交流电压回路与直流回路等。 同一个元件得各部分可能出现在不同得回路。
❖ 二次回路中得设备称为二次设备,主要完成对一次设备
得监测、控制与保护等功能。保证一次系统经济、安全 运行与便于操作管理。
2023/3/23
2
【问题1】
请您分析: 有人提出,变压器一次侧设备构成得回路为一次回路,
二次侧设备构成得回路为二次回路,对否？ 构成一次回路中得设备为一次设备,构成二次回路得

第5页/共45页
二次设备：
一、 二次回路的重要 性
是指对一次设备的工况进行监测、控制、调节、保护，
为运行人员提供运行工况或生产指挥信号所需要的电
气设备，如测量仪表、继电器、控制及信号装置、安
全自动装置等。这些设备，通常由电流互感器和电压
互感器的二次绕组出线以及直流回路，按着一定的要
求连接在一起构成的电路，称之为二次接线或二次回
1-5的小母线编号表。 • （7）对于展开图中个别的继电器，或该继电器的触点在
另一张图中表示，或在其他安装单位中有表示，都在图 纸 上 说 明 去 向 ， 对 任 何 引第3进2页触/共4点5页或 回 路 也 说 明 来 处 。
四、展开图
• （8）直流正极按奇数顺序标号，负极回路则按偶数 顺序编号。回路经过元件（如线圈、电阻，电容等） 后，其标号也随着改变（回路标号见表1-2）。
• （9）常用的回路都给以固定的编号，如断路器的跳 闸回路用33，133，233，333等，合闸回路用3、 103等。
• （10）交流回路的标号除用三位数外，前面加注文 字符号。交流回路使用的数字范围是：电压回路为 600~799；电流回路为400~599。它们的个位数字 表示不同的回路；十位数字表示互感器的组数（即 电流和电压互感器的组数）。回路使用的标号组， 要与互感器文字符号前的“数字序号”相对应。如： 1TA电流互感器的A相回路标号应是A411~A419； 电 压 互 感 器 2 T V 的 A 相第回33路页/共标45页号 应 是 A 6 2 1 ~ A 6 2 9 。
第42页/共45页
作业：
① P27（1-8）什么是二次设备和二次回路？ ② P27（1-9）二次接线图常见的形式有哪几种？
各有什么特点？ ③ 请由10kV线路过电流保护的原理图，画出其
