墩柱、盖梁施工技术交底

施工组织设计
根据工程要求和现场实际情况，制定 详细的施工组织设计，包括施工方案、 进度计划、资源配置等。
测量定位
建立施工控制网
根据设计要求和现场实际情况，建立施工控制网，为墩柱的定位提供基准。
墩柱定位测量
使用全站仪等测量设备，对墩柱的位置进行精确测量，确保墩柱的位置、高程 等参数符合设计要求。
模板安装
01
02
墩柱施工的基本要求和标准
施工前的准备工作
03
04
施工方法和工艺流程
安全注意事项和质量保障措施
02
墩柱施工工艺流程
施工准备
现场勘查
人员培训与技术交底
对施工现场进行实地勘察，了解地形、 地质、水文等条件，为后续施工提供 基础数据。
对施工人员进行技术培训和安全教育， 确保他们具备相应的技能和知识，并 明确施工过程中的安全注意事项。
混凝土浇筑
混凝土配合比设计
根据设计要求和施工条件，进行混凝 土的配合比设计，确保混凝土的强度、 耐久性等性能符合要求。
混凝土浇筑与振捣
将搅拌好的混凝土浇筑到墩柱模板内， 并使用振捣器进行振捣，确保混凝土 密实、无气泡。
养护与拆模
混凝土养护
在混凝土浇筑完成后，采取适当的养护措施，如覆盖草席、喷水等，确保混凝土表面湿润，防止开裂 。
模板选择与制作
根据墩柱的形状和尺寸，选择合适的模板材料，并进行精确 制作。
模板安装
按照施工组织设计的顺序，将模板安装到指定位置，确保模 板的平整度、垂直度等参数符合规范要求。
钢筋绑扎
钢筋加工
根据设计图纸，对钢筋进行精确下料和弯曲加工。
钢筋绑扎
将加工好的钢筋按照设计要求进行绑扎，确保钢筋的位置、间距、数量等参数符 合规范要求。

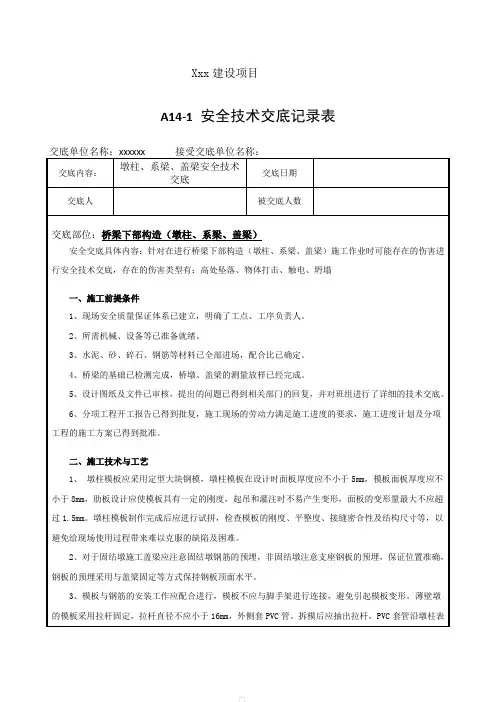

二、施工技术与工艺 1、 墩柱模板应采用定型大块钢模，墩柱模板在设计时面板厚度应不小于 5mm，模板面板厚度应不 小于 8mm，肋板设计应使模板具有一定的刚度，起吊和灌注时不易产生变形，面板的变形量最大不应超 过 1.5mm。墩柱模板制作完成后应进行试拼，检查模板的刚度、平整度、接缝密合性及结构尺寸等，以 避免给现场使用过程带来难以克服的缺陷及困难。 2、对于固结墩施工盖梁应注意固结墩钢筋的预埋，非固结墩注意支座钢板的预埋，保证位置准确， 钢板的预埋采用与盖梁固定等方式保持钢板顶面水平。 3、模板与钢筋的安装工作应配合进行，模板不应与脚手架进行连接，避免引起模板变形。薄壁墩 的模板采用拉杆固定，拉杆直径不应小于 16mm，外侧套 PVC 管。拆模后应抽出拉杆，PVC 套管沿墩柱表
下必须顶牢。操作时要搭设脚手架和工作台。整体模板合拢后，应及时用拉杆斜撑固定牢固，模板支撑 不得固定在脚手架上。
3、用机械吊运模板时，应先检查机械设备和钢丝绳、卡环等吊具，起吊后下面不得站人或通行。 模板下方，距地面 1 米时，作业人员方可靠近操作。
4、高处作业应将所需工具装在工具袋内，传递工具不得抛掷或将工具放在平台上，更不得插在要 带上。
求，各零部件安全装置及限位器是否有效。并且要有专人进行指挥。 2、塔吊在投入施工作业前相关手术必须齐全，操作人员必须持有效证件。 3、指挥员应配备哨子、旗子等，指挥信号要明确、统一，当指挥信号不明确时，起重工应发出询
问信号，信号不明时严禁吊装； 4、严禁超负荷起吊，按重量不同适时把握好起吊半径； 5、被吊物必须捆绑牢固，其上面不得有人员或浮放的物件、工具等； 6、不得歪拉斜拽吊物，要确保被吊物受力均衡，起吊回转，卸物时要平稳无冲动； 7、禁止在吊运过程中进行检修； 8、起重吊装作业应和高压线路保持足够的安全距离； 9、在锁具受力或吊物悬空的情况下，起重工不得擅离岗位； 10、起重区域应设置警戒线，严禁非作业人员逗留、通行； 11、遇有大风、大雨、大雾等恶劣天气时应停止作业； 六、模板架立及拆除作业安全措施 1、架立模板时，底部固定后再进行支立，防止滑动倾覆。 2、架立模板要按工序操作。当一块或几块模板单独竖立和竖立较大模板时，应设立临时支撑，上

墩柱施工的技术交底一、引言墩柱作为现代建筑工程中常见的结构构件，广泛应用于桥梁、建筑、地下工程等领域。

墩柱施工涉及到多个环节和技术要点，本文将就墩柱施工的技术交底进行详细阐述，以确保施工过程中的安全与质量。

二、施工前准备1.工程准备在进行墩柱施工之前，必须进行充分的工程准备。

首先需要明确施工范围、工期和施工要求，确保能够按计划完成施工任务。

同时，还需调查勘测地质情况，了解地下水位和土层情况，以便做出相应的施工方案，并准备必要的工器具和材料。

2.施工方案墩柱施工需要制定详细的施工方案，包括施工方法、施工顺序、施工流程等。

施工方案应经过专业人员审核，并获得相关部门的批准。

方案中应包含详细的施工步骤和要点，以及安全措施和应急预案。

3.现场布置施工现场要进行合理布置，确保施工区域的安全与通畅。

现场应设立明显的警示标志和安全警告牌，划定工作区域，并设置施工防护设施，如安全网、防护栏等。

同时，要对施工现场进行清理和整理，确保施工所需的材料和设备有序摆放。

三、墩柱施工过程1.基础施工墩柱的基础施工是墩柱施工的重要环节，直接影响墩柱的稳定性和承载能力。

基础施工前，应进行基础坑的开挖和清理，然后根据设计要求进行混凝土浇筑或预制构件安装。

在浇筑或安装过程中，要注意控制混凝土的浇筑速度和质量，确保基础的牢固可靠。

2.柱身施工柱身施工是墩柱施工的另一个重要环节。

柱身施工前，需要根据设计要求进行模板的搭设和钢筋的安装。

模板的搭设要牢固可靠，确保柱身的几何尺寸和表面光洁度。

钢筋的安装要按照设计要求进行，保证钢筋与模板之间的间距和连接的牢固性。

在进行混凝土浇筑时，要控制浇筑速度和质量，并采取相应的措施防止混凝土温度过高或出现裂缝。

3.柱顶施工在柱身施工完成后，进行柱顶的施工。

柱顶施工前，要进行柱身的清理和预处理，确保柱顶的平整度和粘结性。

柱顶的施工方式根据实际情况选择，可以采用现浇混凝土施工或预制构件安装。

在施工过程中要注意施工工艺和规范要求，确保柱顶的质量和形状达到设计要求。

设置安全防护网
搭板
搭板
设置安全防护网
分配梁平面示意图
（3）具体支撑构件数据： ① 牛腿预留孔上面位置距离牛腿顶板的距离为 11.5cm。 ② 砂筒未受压之前高度为 39cm，砂子理论高度为 16cm。 ③ H40 工钢的截面尺寸为 40cm*40cm。高度为 40cm。 ④ H40 工钢上分配梁方木为 15cm*15cm*4m（长度） ⑤ 盖梁底板厚度为 9cm。 自设计盖梁底标高到预埋 PVC 管底端高度为 1.235m（理论高度） 。 （4）安装盖梁底模 承重支架搭设完毕后，施工人员按测量人员放样出的盖梁中轴线， 定位盖梁底模的平面位置。 （5）安装盖梁钢筋 盖梁骨架钢筋在钢筋加工场地整体加工成型。吊装时应注意吊点 位置, 并采取必要的加固措施, 防止骨架变形。钢筋安装前 H40 工钢作为支撑点.H40 工钢上 面铺设 15cm*15cm*4m 的方木做为分配梁来调节盖梁模板支架的平整。 度。 具体见示意图所示：
盖 梁
15cm*15cm *4m木方子
砼 砼
盖梁模板底模 沙箱 牛腿
H40钢
沙子
沙子
墩 柱
销棒法立面示意图
- 11 -
- 13 -
六、墩柱、墩间系梁、盖梁施工需要注意的事项： 1、含有墩间系梁的墩柱加工钢筋时，墩柱钢筋的长度至少要高出系 梁顶 1.5 米高度，钢筋接头应错开布置，同一截面接头数量不的大于 50%，错开长度应大于 35 倍钢筋直径的距离。 2、高墩位墩柱分节现浇时，接茬位置要注意凿毛，须露出新鲜混凝 土面，然后用水冲刷干净。 3、盖梁钢筋在钢筋加工场加工好，整体吊装之前，应在钢筋笼内部 设置支撑，防止吊装时，盖梁钢筋笼变形。 4、砂筒里面的砂子，要进行清筛烘干，严禁有杂质或潮湿的砂子装 入。 5、盖梁施工时，按照设计图纸要求预埋挡快钢筋和垫石钢筋，垫石 钢筋位置要根据盖梁中线拉线进行控制。 在浇筑盖梁时， 要根据支座设计图纸螺旋长度的要求， 预埋螺旋孔。 螺旋孔直径可适当加大。深度要根据标高满足螺旋长度要求。螺旋孔 预留时，可采用在盖梁上预埋圆木，混凝土初凝后拔出的方式。 6、销棒从墩柱中撤出后，要及时对墩柱预留孔进行堵塞，堵塞材料 要用同强度的水泥砂浆堵塞。 7、墩柱、盖梁混凝土浇筑时，必须事先注意天气情况，尽量避开雨 天，若不得已情况，必须做好防雨措施，预备好足够的活动防雨棚， 准备好塑料薄膜、油布等。 8、墩柱、系梁、盖梁模板施工之前，要涂刷脱模挤或采取易于模板 脱模的措施。
