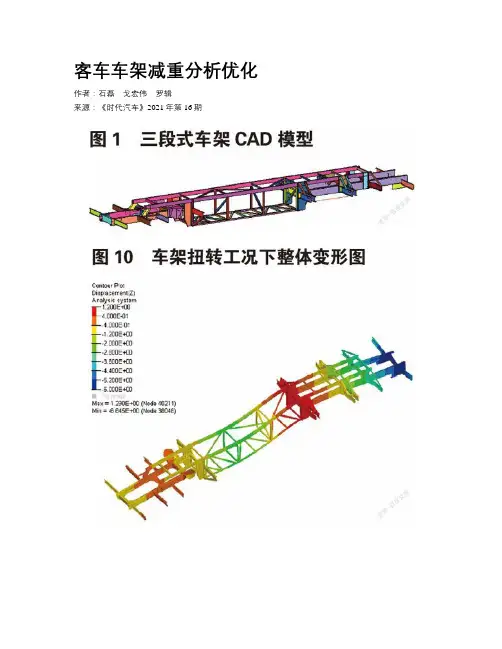

客车车架减重分析优化作者:石磊戈宏伟罗辑来源:《时代汽车》2021年第16期摘要:車架作为车辆的主要支撑部分,对车辆的使用性能以及乘客的舒适性有着极大的影响。
本文主要是通过对客车常见的三段式车架进行有限元分析,建立了一个三维模型,主要是分析了三段式车架在弯曲和扭转条件下的位移应力分布及其位移关系。
通过分析,找到应力最大点和位移最大点,对其周围结构和零件进行分析。
发现其应力过大和位移较大的原因是零件的形状设计不合理,以及结构的不合理。
通过将零件的截面由原来的槽钢改变为具有桁架结构的零件,这样,不仅减小了车架的重量,还优化了零件的性能。
对于车身结构,主要优化为在行李架处添加一个支撑件。
通过以上两个改进,降低了车身的最大应力以及最大位移量。
对车架结构的性能已经乘客的乘坐舒适性都有极大的改善。
关键词:车架减重优化Analysis and Optimization of Weight Loss of Passenger Car FrameShi Lei Ge Hongwei Luo JiAbstract:As the main support part of the vehicle, the frame has a great impact on the performance of the vehicle and the comfort of passengers. In this paper, through the finite element analysis of the common three-segment frame of passenger cars, a three-dimensional model is established, which mainly analyzes the displacement stress distribution and the displacement relationship of the three-segment frame under bending and torsion conditions. Through analysis, the article finds the maximum stress point and the maximum displacement point, and analyzes the surrounding structure and parts. It is found that the reason for the excessive stress and large displacement is the unreasonable shape design of the parts and the unreasonable structure. Changing the section of the part from the original channel steel to a part with a truss structure, not only reduces the weight of the frame, but also optimizes the performance of the part. For the body structure, the main optimization is to add a support at the luggage rack. Through the above two improvements, the maximum stress and maximum displacement of the car body are reduced. The performance of the frame structure has greatly improved the ride comfort of passengers.Key words:frame, weight reduction, optimization1前言车架是车的主要载体。
目录中文摘要 ............................................................................. 错误!未定义书签。
英文摘要 ............................................................................. 错误!未定义书签。

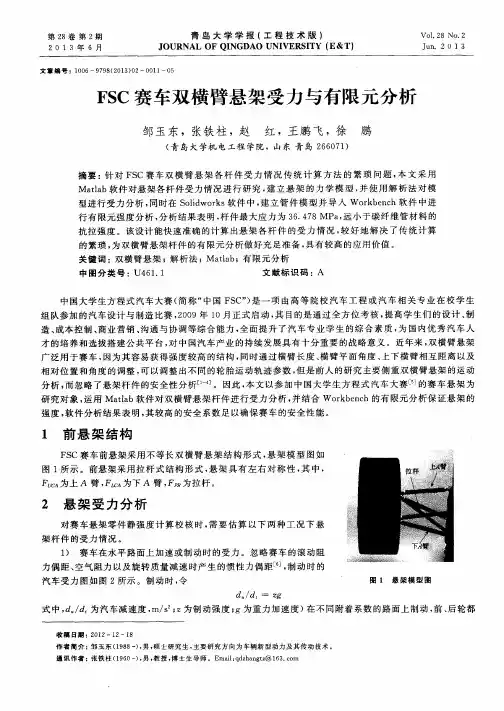

前言 (III)1悬架的基本知识 (1)1.1认识悬架 (1)1.2国内外发展状况 (2)1.3悬架对汽车的影响 (3)1.3.1对汽车行使平顺性的影响 (3)1.3.2对汽车操纵稳定性的影响 (3)1.4独立悬架的优点 (4)1.5独立悬架的缺点 (4)1.6悬架的设计要求 (4)1.7独立悬架的分类 (5)1.7.1麦弗逊式独立悬架 (5)1.7.2多连杆式独立悬架 (5)1.8本章小结 (5)2独立悬架的组成及其相关计算 (5)2.1弹性元件的选择 (5)2.1.1螺旋弹簧的分类和选择 (7)2.1.2圆形截面圆柱螺旋压缩弹簧的参数设计 (8)2.2减振器的选择和计算 (10)2.2.1减振器的选择 (10)2.2.2汽车对减振器的要求 (11)2.2.3减振器的工作原理 (11)2.2.4减振器的参数计算 (12)2.3横向稳定杆 (17)2.4悬架的上、下横臂 (18)2.5悬架的导向机构 (19)2.5.1悬架的导向机构的设计要求 (19)2.5.2导向机构的布置参数 (20)2.5..3导向机构的布置方案 (21)2.5..4上下横臂的长度的确定 (22)2.6悬架的连接件轴销的校核 (23)2.7本章小结 (23)3 独立悬架的一些重要参数 (23)3.1簧载质量与非簧载质量 (23)3.2悬架的静挠度和动挠度 (24)3.3悬架的弹性特性 (25)3.3.1悬架的线性弹性特性曲线 (25)3.3.2悬架的非线性弹性特性曲线 (25)3.3.3悬架的刚度计算 (26)3.4悬架的上、下横臂的确定 (26)3.5悬架的其他一些参数的确定 (27)3.6本章小结 (29)4总结 (29)致谢 (30)参考文献 (31)双横臂独立悬架设计摘要汽车悬架是连接车架和车桥的装置,其作用是缓冲地面对于车身的冲击,并衰减由此产生的振动,提高乘客的舒适度。

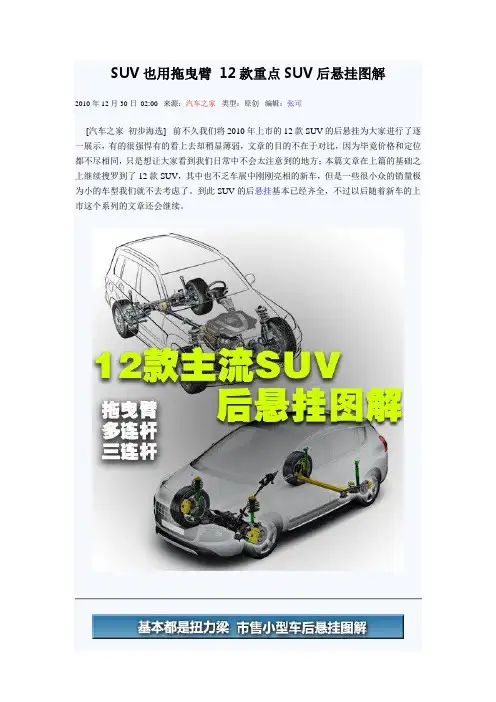

在这次广州车展中标致3008与我们正式见面了,这台车对于国内的消费者来说还是比较陌生的,车展期间我们对它进行了静态评测,前去体验的小罗编辑对这款车的空间及实用性给予了较高的评价,那么我们现在弯下腰来关注一下3008的悬挂。
麦弗逊与扭力梁悬挂的搭配组合是当下很多紧凑型家用车的首选,很大程度上节约了成本。
不过当我们低下头来看3008时,粗壮的扭力梁赫然出现在了我们眼前,这样的悬挂应用在SUV上现在看来似乎有些说不过去。
目前引进的3008仅为前驱车型和1.6T小排量增压发动机,所以标致3008更是一台称职的城市用车。
扭力梁悬挂在SUV市场中已经没有优势可言,因为现今绝大多数城市SUV都已经使用了独立悬挂。
从悬挂的实拍照片中我们看到悬挂弹簧较细,并采用了簧桶分离的设计,很大程度上考虑到乘坐的舒适性,另外拖曳臂简单的结构也为车内争取了较为宽裕的空间。
马自达CX-7——舒适的多连杆在我们印象中马自达的车型总是将运动作为宣传口号,也是其产品的主线。
从小型车马自达2到中型车睿翼,再到平民级跑车mx-5其中都蕴含着浓郁的运动风气,在细分市场中马自达把运动元素也整合到了SUV的设计思路中,尤其是外观的设计。
在这张照片中我们清晰的可以看到后悬挂带有的横向稳定杆,但是却找不到传动轴,由于目前在售的CX-7仅有一款两驱车型,并且为前驱,虽然这台车外形流畅动感,但是驱动方式还是决定了它有着100%的城市趋向。
或许你的惯性思维会觉得这台日系车悬挂不够坚实,我们多连杆悬挂并不会令我们感觉纤细,弹簧较多的有效圈数也较多,配合前驱的驱动方式使得CX-7像标致3008一样更适合在城市的铺装路面上安稳驾驶。
福特锐界——悬挂粗壮防锈到位美国车一项给人敦实厚重的感觉,福特锐界外形强壮刚硬,三十几万的售价也具有一定的竞争力,虽然上市之初以及上市后的宣传并没有铺天盖地,但是在路上已经稀疏的见到了实车,而这些都不是我们今天所要关注的,下面我们来进入正题,看后悬挂。
悬架下横臂强度分析
瞿元 张林波 黄鹏程 张宏波 张关良 张宏涛
奇瑞汽车有限公司汽车工程研究院CAE部 安徽省汽车NVH与可靠性重点实验室
悬架下横臂强度分析
Strength Analysis of the Lower Arm of
the Suspension
瞿元张林波黄鹏程张宏波张关良张宏涛
(奇瑞汽车有限公司汽车工程研究院CAE部)
(安徽省汽车NVH与可靠性重点实验室)
摘要:基于MSC Patran & MSC Nastran,根据MSC ADAMS/CAR模块得到的悬架下横臂连接点的载荷,分析比较了三种不同约束处理的应力结果,为下横臂的零部件级分析提供合适的分析方法。
关键词:MSC Patran,MSC Nastran,悬架,下横臂,强度,约束方法
Abstract:Based on MSC Patran & MSC Nastran, the loads of the mounting points are got from the MSC ADAMS/CAR, which are used to analyze the lower arm with three different methods. And then, the appropriate analysis methods of the lower arm are given.
Keywords: MSC Patran,MSC Nastran,S uspension, Lower arm, Strength, Constraint Method
1前言
对于双横臂式悬架,下横臂连接副车架、转向节和减震机构。
路面对车轮的垂直载荷依次通过转向节、下球头销、下横臂和减震机构传递到车身和车架上;而纵向力、侧向力与力矩均由转向节和导向机构-上下横臂和球头销传递,因此,下横臂在该悬架类型的载荷传递上具有相当重要的意义。
对这样一个重要的部件,强度校核时采用不同的分析方法,可能得到不同的分析结果。
那么,分析方法的选择,对分析人员来说就显得尤为重要。
本文拟比较三种不同的处理方法,分析结果的差异性,建立该结构零部件级分析的方法。
典型的双横臂悬架如图1所示。
2模型
为了计算下横臂的应力分布情况和数值,用二阶四面体网格建模,模型如图2所示。
材料为线弹性钢(弹性模量210Gpa,泊松比0.3,密度7800Kg/m^3)。
三种分析方法采用相同
的网格模型,共计60837个单元,10多万个节点,单元基本尺寸4mm
D
C A
图1 典型的双横臂悬架 图2 有限元模型
3 工况载荷
运用MSC ADAMS/CAR整车模拟,可以得到控制臂各连接点的载荷。
为了比较不同方法的差异,这里选取了4种工况进行对比,各工况具体参数如表1所示。
表1各工况荷载
F(N) M(Nmm)
X Y Z X Y Z
A -1.08E+04 1.34E+044011 310.8 24.03 -8.206
B 125.6 -1.09E+04-690.8 310.8 24.03 -8.206
C -1182 880.1 -1.03E+04 2.84E+044468 622.4
CASE1
D 1.18E+04 -3437 7037 0.00015720 -0.0002785
A 1.57E+03 7.79E+025427 556.2 50.55 29.77
B 8.151 8.41E+02758.6 556.2 50.55 29.77
C -2781 6233 -1.79E+04 4.83E+04 1.92E+04 -1.77E+04
CASE2
D 1.20E+03 -7899 1.18E+040.00026750 0
A 2.16E+03 -1.08E+043582 444 40.84 27.05
B 8.978 4.97E+02608.7 444 40.84 27.05
C -2050 3603 -1.53E+04 4.01E+04 1.04E+04 -2.60E+03
CASE3
D -1.16E+02 6704 1.12E+040.00022180 0
A 4.91E+03 -3.83E+032156 60.46 5.177 15.35
B -186.8 4.57E+03718.3 60.46 5.177 15.35
C -692.8 -1157 -7.72E+03 5.26E+03 1.45E+03 -9.94E+02
CASE4
D -4.03E+03 419.6 4.93E+030.00010350 0
4 分析方法
该下横臂有四个连接点,这里采用三种方法来对比分析,分别是1)惯性释放、2)约束A、B和C三点以及3)约束A、B和D。
根据处理不同,分别施加相应的载荷,可以得到不同的分析结果。
5 分析结果
对于结果的比较,主要从两个方面,一是应力水平,二是应力分布。
图3-6为使用方法1—惯性释放的应力云图。
图7-10为方法2的应力云图,方法3的云图分布同方法1。
图3 方法1 CASE1应力云图 图4 方法1 CASE2应力云图
图5 方法1 CASE3应力云图 图6 方法1 CASE4应力云图
图7 方法2 CASE1应力云图 图8 方法2 CASE2应力云图
图9 方法2 CASE3应力云图 图10 方法2 CASE4应力云图
与采用约束的方法不同,惯性释放分析不引入附加约束,其载荷通过一组平动和转动加速度来平衡,该加速度来自于结构的体力。
这种分析可以得到准静态的应力结果和变形。
在MSC ADAMS/CAR整车模拟中得到的硬点载荷其实并不是完全平衡的,其模拟过程中存在很小的加速度。
运用惯性释放分析时,软件内部处理会补偿这样的不完全平衡性。
图11-14为三种分析方法在四种工况下的应力水平的比较。
从图中可以看出,方法1和方法3的结果非常相近,而方法2的结果相差的比较大,四种工况下,三种工况结果偏大,第四种工况下结果偏小。
由于方法1采用的是惯性释放,而载荷根据MSC ADAMS/CAR模拟得到,可以认为该方法获得的结果比较准确可靠,相应的,方法3也可以达到基本相同的应力水平。
图11CASE1 应力结果比较 图
12CASE2 应力结果比较
图13 CASE3 应力结果比较图14 CASE4 应力结果比较
从应力分布上比较,可以发现方法1和方法3的云图分布相同(由于云图相同,这里未给出方法3的结果),而对于方法2,总体应力分布同方法1,局部不同,其中在CASE3工况下,最大应力出现的位置略有不同。
方法1的最大应力出现在减震器连接部位的上缘筋肋上,而方法2的最大应力出现在下缘筋肋上。
6 结论
在汽车底盘结构强度分析上,有基于总成的系统级分析方法,也有基于单个零部件级别的分析方法,各种方法各有侧重。
零部件级别的分析可以详细考察零部件的应力分布,具有分析时间短,可多次分析的优点。
建立底盘结构零部件级别的分析方法,具有十分重要的意义。
通过上文的分析比较可以知道,运用惯性释放法分析结构,结果比较准确,方法3采用的约束可以得到相同的分析效果,而方法2的结果在应力分布上大致相同,但是在应力水平上与其他两种方法有比较明显的差别。
7 参考文献
[1] 黄鹏程 张林波 瞿元 张关良等编《有限元分析在汽车底盘开发中的应用》奇瑞汽车内部资料 2006
[2]陈家瑞 主编 《汽车构造》下册 人民交通出版社 2001
[3] MSC Nastran 2005 Quick Reference Guide:Volume1/2。
