mos管的工作原理与应用

mos开关管工作原理和使用方法

MOs开关管是一种常用的电子元件，它在电路中起着重要的作用。本文将详细介绍MOs开关管的工作原理和使用方法。

一、工作原理

MOs开关管是一种场效应晶体管，它由沟道、栅极和漏源极组成。当栅极施加一定电压时，形成电场，改变沟道中的载流子浓度，从而控制沟道中的电流。MOs开关管具有低电压驱动、高速开关和低功耗的特点，广泛应用于各种电子设备中。

MOs开关管的工作原理可以通过以下几个步骤来解释：

1. 输入电压：将输入电压施加在MOs开关管的栅极上。这个电压的大小和极性会影响栅极与漏源极之间的电场强度。

2. 电场控制：栅极上的电场会控制沟道中的载流子浓度。当电场强度较小时，沟道中的载流子浓度较低，电流较小；当电场强度较大时，沟道中的载流子浓度较高，电流较大。

3. 输出电流：根据输入电压的大小和极性，MOs开关管会输出相应的电流。这个电流可以用来驱动其他电子元件，或者作为信号的放大。

二、使用方法

MOs开关管的使用方法相对简单，但需要注意以下几点：

1. 极性：MOs开关管有正负两个极性，正确连接是确保正常工作的前提。一般来说，栅极应连接到输入信号源，漏源极连接到负载，源极连接到地。

2. 输入电压：根据MOs开关管的规格书，选择适当的输入电压范围。过高或过低的电压都可能导致MOs开关管无法正常工作或损坏。

3. 输入电流：MOs开关管的输入电流一般较小，但也需要注意不要超过规定的最大值，以避免电流过载。

4. 温度：MOs开关管在工作过程中会产生一定的热量，需要注意散热问题。可以通过散热片或风扇等方式进行散热，以保持MOs开关管的正常工作温度。

5. 防静电：在使用MOs开关管时，需要注意防止静电的产生和积累。可以通过接地、使用防静电手套等方式来保护MOs开关管。

总结：

MOs开关管是一种常用的电子元件，具有低电压驱动、高速开关和低功耗的特点。它的工作原理是通过栅极电场控制沟道中的载流子浓度，从而控制输出电流。在使用MOs开关管时，需要注意极性、输入电压、输入电流、温度和防静电等方面的问题。只有正确使用和操作MOs开关管，才能保证其正常工作并发挥其应有的作用。

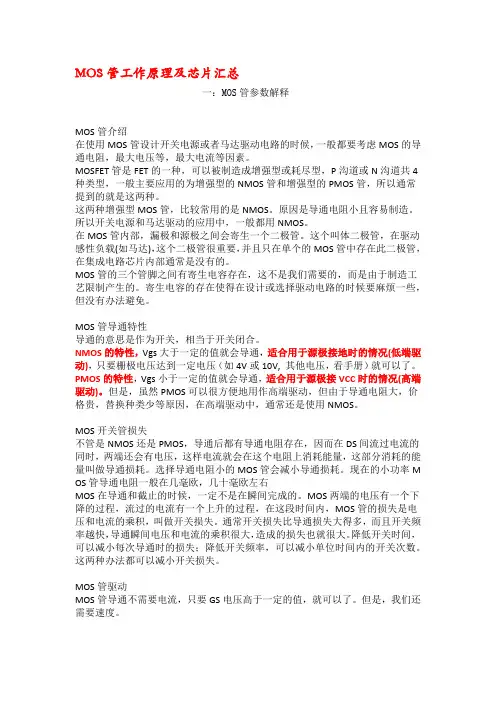

MOS管工作原理及芯片汇总

一：MOS管参数解释

MOS管介绍

在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。

MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。

这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。

在MOS管内部，漏极和源极之间会寄生一个二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。

MOS管导通特性

导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V, 其他电压，看手册）就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

MOS开关管损失

不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几毫欧，几十毫欧左右

MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，导通瞬间电压和电流的乘积很大，造成的损失也就很大。降低开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

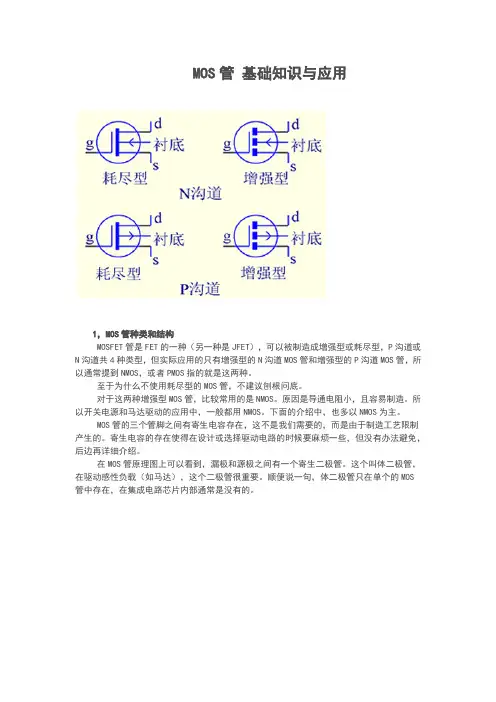

MOS管 基础知识与应用

1，MOS管种类和结构

MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 2，MOS管导通特性

导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

下图是瑞萨2SK3418的Vgs电压和Vds电压的关系图。可以看出小电流时，Vgs达到4V，DS间压降已经很小，可以认为导通。

增强型 N沟道 是G大于D 5V以上即高电平时导通

增强型 P沟道

耗尽型 N沟道 是G小于D 5V以上即低电平时导通

耗尽型 P沟道

3，MOS开关管损失

mos管电流调节电路

MOS管电流调节电路是一种常见的电路设计方案，可以用于控制电路中的电流大小。MOS管是一种常见的电子元件，具有低开启电阻、高输入电阻、低电压驱动等优点，因此在电路中广泛应用。下面将详细介绍MOS管电流调节电路的原理及其应用。

一、MOS管电流调节电路的原理

MOS管电流调节电路的原理基于MOS管的导通特性和电阻特性。MOS管在工作时，其导通电阻可以看作是一个可变电阻，可以通过改变控制电压来改变其导通电阻。当MOS管导通时，电路中的电流大小由其电阻大小决定，因此可以通过改变控制电压来调节电路中的电流大小，实现电流调节的目的。

MOS管电流调节电路的基本原理如下图所示：

其中，MOS管的D端为负载端，S端为接地端，G端为控制端。当控制电压为0V时，MOS管处于截止状态，此时电路中无电流流过；当控制电压为正值时，MOS管开始导通，其导通电阻随着控制电压的增加而减小，从而使电路中的电流增大。因此，可以通过改变控制电压的大小来调节电路中的电流大小。

二、MOS管电流调节电路的应用

MOS管电流调节电路可以应用于电源调节、电机控制、LED驱动等领域。下面以电源调节为例，介绍MOS管电流调节电路的应用。

电源调节电路是一种常见的电路设计方案，可以用于调节电源输出电压和电流大小。MOS管电流调节电路在电源调节中的应用如下图所示：

其中，电源输出端接在MOS管的D端，S端接地，G端接控制电路。当控制电路输出电压为0V时，MOS管处于截止状态，电路中无电流流过，此时电源输出电压为0V；当控制电路输出电压为正值时，MOS管开始导通，其导通电阻随着控制电压的增加而减小，从而使电路中的电流增大，此时电源输出电压也随之增大。因此，可以通过改变控制电路的输出电压来调节电源输出电压和电流大小。

三、MOS管电流调节电路的优缺点

MOS管电流调节电路具有以下优点：

1. MOS管具有低开启电阻，因此其导通电阻相对较小，可以实现较大的电流调节范围。
