一般距离放样方法

工程测量距离放样施工方案一、前言工程施工中，测量距离的放样是十分重要的环节。

通过放样确定施工的位置、尺寸和高程，是保证工程质量的重要步骤。

因此，制定科学的测量距离放样施工方案，对于工程施工的顺利进行具有重要意义。

本文将围绕工程测量距离放样施工方案进行详细的介绍。

二、测量距离放样施工方案1. 工程测量前的准备工作（1）了解工程设计图纸，充分理解施工要求和标准。

（2）准备好测量仪器和工具，包括测距仪、放样线、铁钉、标尺等。

（3）检查测量仪器和工具的完好性，确保测量的准确性。

（4）对测量区域进行实地考察，了解施工环境和地形地貌情况。

2. 测量放样的具体步骤（1）进行基准测量选择测量区域的基准点，确定测量起点和终点，设置好基准线。

可以采用全站仪进行基准测量，确定基准点的坐标和高程。

（2）放样线的设置根据设计图纸的要求，确定放样线的位置和方向。

使用铁钉和标尺将放样线拉直，并确保放样线的平直度和稳固性。

（3）使用测距仪进行测量沿着放样线，使用测距仪进行测量距离。

根据基准测量的结果，确定测量点的坐标和高程。

（4）放置标志物在测量完成后，在测量点附近放置标志物，以便施工人员清楚地找到测量点的位置。

（5）记录数据将测量结果记录在测量表格中，包括测距仪的测量数据、测量点的坐标和高程等信息。

确保数据的准确性和完整性。

3. 施工中的注意事项（1）保护放样线施工现场通常会有各种机械设备和人员来回活动，为了确保放样线的稳定性，需要对放样线进行保护，避免被损坏或移动。

（2）及时调整放样线施工过程中，可能会由于各种原因导致放样线位置的变化，需要及时调整放样线的位置和方向，确保施工的准确性。

（3）加强施工人员的培训施工人员在施工过程中需要根据放样线进行定位和操作，因此需要加强施工人员的培训，使他们熟练掌握测量放样的技术要求。

4. 施工结束后的工作（1）将测量数据整理归档，保存在工程档案中，以备日后施工的参考。

（2）在施工现场清理放置的标志物和测量设备，确保施工现场的整洁。

全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器，其功能主要包括放样、测量、布设等功能。

在土木工程测量中，全站仪的放样功能是非常重要的，它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。

放样是指根据设计图纸或设计要求，在实地进行标志、布置和绘制的过程。

在进行放样前，需要根据设计图纸和要求计算出各点的坐标、角度和距离，然后通过全站仪进行放样。

以下是全站仪放样的详细步骤：1.准备工作在进行放样前，需要做好以下准备工作：-确定放样对象：根据设计要求确定需要放样的建筑物或工程-准备好设计图纸：根据设计图纸计算出各点的坐标、角度和距离-设置全站仪：在放样的起始位置设置好全站仪，并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息，使用全站仪进行放样测量。

放样的步骤如下：-确定参考点：在放样的起始位置选择一个参考点作为基准点，然后通过全站仪测量出该点的坐标、角度和高程。

-放样测量：按照设计要求，通过全站仪测量出各个标志点的坐标、角度和距离，并记录下来。

-布置标志：根据测量结果，在实地进行标志的布置，可以使用墨线或标志杆等工具进行标记。

3.检查与调整在放样完成后，需要对标志点进行检查与调整，以确保放样的准确性和精度。

检查与调整的步骤如下：-检查标志点：对放样的标志点进行检查，确保其位置准确无误。

-调整标志点：如果发现有误差或偏差，需要进行调整，可以通过重新测量或调整标志点的位置来修正。

4.完成工作放样完成后，需要整理和记录好放样的结果，并交付给设计师或相关负责人。

同时，要确保放样的准确性和可靠性，以保证工程建设的顺利进行。

综上所述，全站仪放样是土木工程测量中非常重要的一环，通过合理的准备工作、放样测量、检查与调整等步骤，可以确保放样的准确性和可靠性，为工程建设提供有效的支持。

希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。

全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

工程测量实训报告———直线距离放样班级：测量10029班指导老师：***学号： ************名：**日期： 3月14号-3月16号一、实训目的通过两节课的课堂实训，我们使用经纬仪进行直线距离的测设（放样）和使用花杆、皮尺、测签进行一般直线放样和归化距离放样，分别进行同一距离的放样。

对这两种方法进行练习和掌握，并且通过本次实训对其优点和缺点进一步的了解。

二、班级、时间、地点(一)实习班级和时间测量10029班（第四周、3月14号-3月16号）测量10030班（第四周、3月14号-3月16号）测量10031班（第四周、3月14号-3月16号）测量10032班（第四周、3月14号-3月16号）(二)实习地点杨凌职业技术学院南校区操场三、放样方式（一）一般放样方式没有多余观测量的放样方式（二）归化放样方式有多余观测量的放样方式四、直线距离测设（放样）（一）一般放样方式1.方法需要三根花杆、皮尺、测钎；用花杆进行定向，分段测距，即运用三点成线的方法进行直线距离放样。

2.步骤（1）进行直线定线，保证待测设距离的直线性，确定起始点和方向；（2）两个人均拿一花杆，分别立于起始点和定向线上，第三个人拿一花杆在第四个人的指挥下逐渐接近于定向线，使三个花杆处于一条直线上；（3）若是对较长直线的测设，需要进行分段距离测量放样，把设计的距离测设到实地中；（二）、归化放样1.方法采用直接放样方法确定实地标志，再对放样出的实地标志进行精确测量，求出实地标志位置与设计位置的偏差，然后根据偏差将其归化到设计位置。

2.步骤(1)首先用一般方法进行测设（放样），由起始点A 量取设计放样距离C’(AC’与设计直线长度AC有误差);(2)测量AC’，则可得△D=AC-AC’(3)量出△D，进行归化改正四、数据这次实习主要用一般放样的方法放样，先用最简单的方法（目测）放样，放样15.78米，在已知的点A、B之间用一个花竿，在已知的点A、B上也各放一个花竿，在A点用眼睛观看使三个花竿在一条直线上，再用尺子拉上个15.78米，再使三个花竿保持在一条线上，把15.78米的点定下来，这样就把要放的距离就放出来了。

工程施工放样是工程建设中的一项重要工作，它将设计图纸上的建筑物、构筑物的平面位置和高程按照一定精度标定到实地，为施工提供依据。

本文将详细介绍工程施工放样的方法及注意事项。

一、工程施工放样的方法1. 全站仪坐标法全站仪坐标法是工程施工放样中常用的一种方法。

它通过角度、距离和高程标定实地点位。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

（2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

（3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

（4）在测站点上按步骤（1）安置全站仪，照准另一立镜测站点检查坐标和高程。

（5）记录员转动仪器点和拟放样点坐标反算出测站点。

2. 极坐标法极坐标法是另一种常用的工程施工放样方法。

它通过测量角度和距离来确定实地点位。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。

（2）照准后视点，输入后视点的坐标和高程，进行后视。

（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。

（4）根据测得的坐标和高程，计算出测站点与待定点的距离和方位角。

（5）在实地按照计算出的距离和方位角标定测站点，即可完成放样。

3. 直接坐标法直接坐标法是一种利用全站仪和GPS进行三维坐标放样的方法。

它适用于精度要求较高的工程施工放样。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。

（2）照准后视点，输入后视点的坐标和高程，进行后视。

（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。

（4）利用全站仪和GPS设备，测定测站点和待定点的实际坐标。

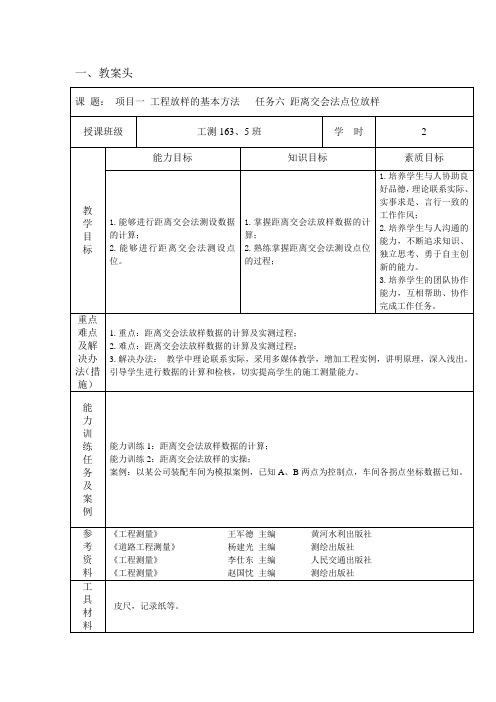

距离交汇法放样步骤
（1）计算测设数据，即根据两点坐标计算出的两点水平距离。

（2）分别以控制边的两个端点为圆心，以控制点到测设点计算出的水平距离为半径画圆弧，两个圆弧的交点可以看做是测设出的点位。

测设结束后测量两点之间的距离，并与设计长度比较，其误差应该在限差内。

以两个已知控制点为中心，分别以目标点与两已知控制点的距离为半径划圆，交会点即为要求目标点（注意方向二选其中一个）。

这种方法称为距离交会法。

在水平位移监测中，距离交会法可以用于检测基准点或工作基点、测定观测点坐标和设置临时测站。

在煤矿生产实际中，井巷的施工中心线常采用距离交会法来平移中线点，即方便快捷又能保证中线的准确性和质量。

距离交会法对海上动态定位进行误差分析也有很大的意义。
