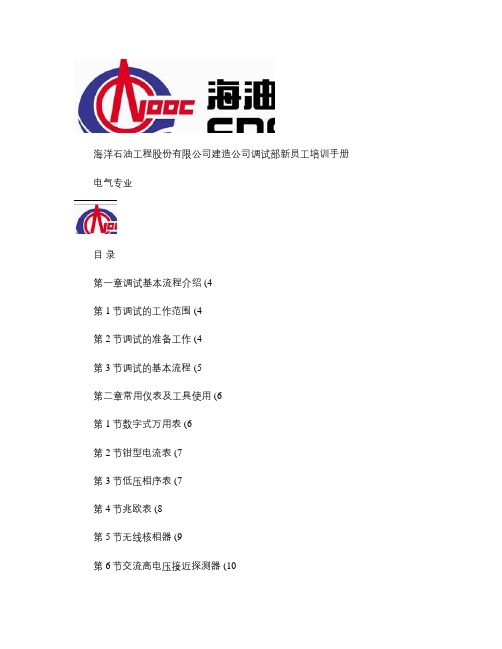

海洋石油工程股份有限公司建造公司调试部新员工培训手册电气专业目录第一章调试基本流程介绍 (4第1节调试的工作范围 (4第2节调试的准备工作 (4第3节调试的基本流程 (5第二章常用仪表及工具使用 (6第1节数字式万用表 (6第2节钳型电流表 (7第3节低压相序表 (7第4节兆欧表 (8第5节无线核相器 (9第6节交流高电压接近探测器 (10第三章基本元器件的认知 (11第1节常用低压电器 (11第2节低压配电电器 (13第3节高压配电装置 (14第四章系统及设备原理介绍 (15第1节电力系统概述 (15第2节发电机组 (16第3节变压器 (17第4节配电装置 (17第5节交流不间断电源系统(UPS (18 第6节照明小功率系统 (18第7节导航系统 (19第8节电伴热系统 (20第五章系统及设备调试方法介绍 (20 第1节主电站及应急发电机调试 (20 第2节变压器调试 (22第3节配电装置调试 (22第4节UPS调试 (24第5节照明小功率系统调试 (25第6节导航系统调试 (25第7节电伴热系统调试 (26第六章系统及设备故障识别与简单维修 (27第1节发电机常见故障及维修 (27第2节高、中/低压盘柜的常见故障及维修 (28第3节主变压器的常见故障及维修 (29第4节应急发电机的常见故障及维修 (29第5节照明及小功率配电盘的常见故障及维修 (29第6节导航辅助系统的常见故障及维修 (30第7节电伴热系统的常见故障及维修 (30第七章常用标准与规范 (31第一章调试基本流程介绍第1节调试的工作范围调试的工作范围,在合同中有详细和明确的规定。
在准备和进行调试时,一定要严格按照合同规定的工作范围执行。
对于合同要求不明确,或承包商有异议的部分,应与业主召开会议,明确调试的内容、工作范围、调试文件要求,并记入会议纪要,双方签字,作为调试工作的指南。
电气调试是调试各专业中最先开始的专业,是其它专业开展现场调试基础,也贯穿着调试的整个过程,陆地阶段调试前期进行电气调试工作,然后使用岸电(或临时发电机通过低压盘对平台供电,为后期其他专业调试提供电气支持,海上调试主要以电气系统联调为主并配合其他专业调试。
海上油田开发项目电气系统调试
郝晓东;王春路
【期刊名称】《科技创新与应用》
【年(卷),期】2012(000)015
【摘要】文章对海上油田开发项目采油平台电气系统较详细的介绍，并且对整个平台的投产前的调试工作有一个很清晰的调试思路，指导从事此行业电气调试人员的工作。
【总页数】2页(P25-26)
【作者】郝晓东;王春路
【作者单位】天保中天科技（天津）有限公司,天津300300;北京雅狮机电设备有限公司,北京100052
【正文语种】中文
【中图分类】TS214
【相关文献】
1.海上油田开发项目电气系统调试
2.某油田海上油藏开发项目职业病危害预评价
3.渤海油田海上工程开发项目新模式研究与实践
4.新型简易挖沟机在某海上油田开发项目中的应用
5.新型简易挖沟机在某海上油田开发项目中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

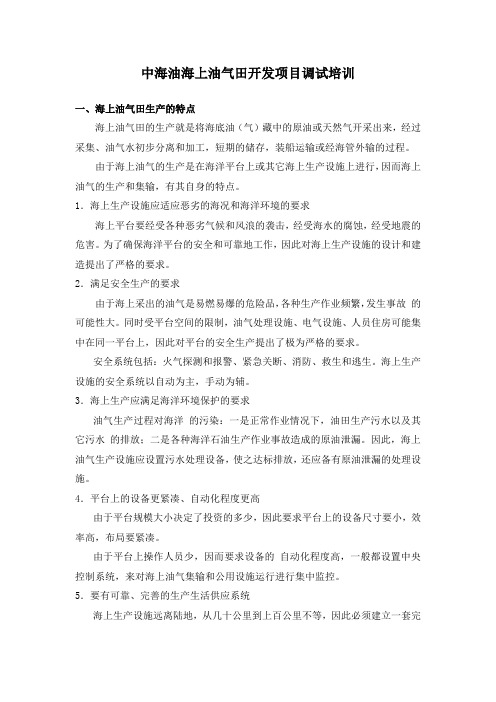

中海油海上油气田开发项目调试培训一、海上油气田生产的特点海上油气田的生产就是将海底油（气）藏中的原油或天然气开采出来，经过采集、油气水初步分离和加工，短期的储存，装船运输或经海管外输的过程。
由于海上油气的生产是在海洋平台上或其它海上生产设施上进行，因而海上油气的生产和集输，有其自身的特点。
1．海上生产设施应适应恶劣的海况和海洋环境的要求海上平台要经受各种恶劣气候和风浪的袭击，经受海水的腐蚀，经受地震的危害。
为了确保海洋平台的安全和可靠地工作，因此对海上生产设施的设计和建造提出了严格的要求。
2．满足安全生产的要求由于海上采出的油气是易燃易爆的危险品，各种生产作业频繁，发生事故的可能性大。
同时受平台空间的限制，油气处理设施、电气设施、人员住房可能集中在同一平台上，因此对平台的安全生产提出了极为严格的要求。
安全系统包括：火气探测和报警、紧急关断、消防、救生和逃生。
海上生产设施的安全系统以自动为主，手动为辅。
3．海上生产应满足海洋环境保护的要求油气生产过程对海洋的污染：一是正常作业情况下，油田生产污水以及其它污水的排放；二是各种海洋石油生产作业事故造成的原油泄漏。
因此，海上油气生产设施应设置污水处理设备，使之达标排放，还应备有原油泄漏的处理设施。
4．平台上的设备更紧凑、自动化程度更高由于平台规模大小决定了投资的多少，因此要求平台上的设备尺寸要小，效率高，布局要紧凑。
由于平台上操作人员少，因而要求设备的自动化程度高，一般都设置中央控制系统，来对海上油气集输和公用设施运行进行集中监控。
5．要有可靠、完善的生产生活供应系统海上生产设施远离陆地，从几十公里到上百公里不等，因此必须建立一套完善的供应系统。
6. 独立的发电/配电系统海上生活设施的电气系统不同于陆上油田所采用的电网供电方式，海上油田一般采用平台自发电集中供电的形式。
一般情况下，海上平台利用燃气透平驱动发电机发电，并通过配电盘将电源送到各个用电场所，平台群中平台间的供电是通过海底电缆实现的。
智能变电站调试技术实操部分江苏省电力公司电力科学研究院变电站智能设备检测技术实验室2013年8月目录一、培训目的 (1二、培训系统介绍 (1三、500千伏线路保护 (53.1培训目的 (53.2培训大纲 (53.3线路保护单体调试 (83.4开关保护单体调试 (143.5合并单元单体调试 (143.6智能终端单体调试 (153.7线路保护通道联调 (163.8整组测试 (173.9异常情况处理 (19四、500千伏变压器保护 (204.1培训目的 (204.2培训大纲 (204.3变压器保护单体调试 (21 4.4非电量保护单体 (234.5整组测试 (234.6异常情况处理 (24五、220kV线路保护 (255.1培训目的 (255.2培训大纲 (255.3线路保护单体调试 (27 5.4合并单元单体调试 (30 5.5智能终端单体调试 (30 5.6整组测试 (325.7异常情况处理 (33六、220千伏母线保护 (346.1培训目的 (346.2培训大纲 (346.3母线保护单体调试 (36 6.4整组测试 (376.5异常情况处理 (38智能变电站调试技术实操培训一、培训目的本次培训主要针对智能变电站二次系统的特点,介绍线路、主变、母线等二次设备的典型特点及配置情况;介绍各主流数字式继电保护测试仪的特点及使用方法;并结合实际操作,开展保护装置、合并单元、智能终端的单体测试及整组测试;同时介绍测试过程中遇到的异常问题处理思路和处理方法。
本次培训旨在学员通过实际装置和实际动手操作能够对智能变电站二次系统的配置及具体的二次设备操作有感性认识,能够了解智能变电站调试与常规变电站的区别,并初步掌握智能变电站的基本调试方法。
二、培训系统介绍实际操作培训在国家电网公司实验室——“变电站智能设备检测技术实验室”开展,按照实际工程配置500kV智能变电站典型间隔,一次系统接线如图1所示:500kV 部分配置一回线路、一台主变构成一串完整的线变串;220kV部分双母接线,除主变分支和母联分支外,另配置两条线路;主变35kV侧暂未配置电容、电抗。
电气调试[电气调试概念]电气调试主要指的是电气设备的调整和试验。
电气设备调整试验工作是工矿、石化企业建设中电气设备安装工作完毕后，即将投入生产运行前的一道工序。
电气设备在现场按照设计单位的图纸和国家有关的规范和规程安装完毕后不可以直接投入运行。
为了使设备能够安全、合理、正常的运行；避免发生意外事故给国家造成经济损失、避免发生人员伤亡，必须进行电气调试工作。
只有经过电气调试合格并得出是否适宜投入正常运行的结论，电气设备才能够投入运行。
其工作质量直接决定电气设备投产后的工作效率、质量，决定电气自动化的实施程度，决定工厂产品的质量、产量及经济效益。
[电气调试的范围]所需调试的电气设备主要有：高压配电柜、高压开关、避雷器、电流互感器、电压互感器、各种测量及保护用电表、电力变压器、变压器油、母线、绝缘子及套管、电抗器、电力电容器、电力电缆、接地装置、低压配电柜、各种继电器、微机综合保护器、继电保护系统、低压断路器及隔离器、接近开关、各种传感器、各种泵及风机、各种类型机床、各种类型起重设备、各种电动机、各种变频器、各种型号PLC 、各种软启动器。
电气调试的主要内容是：对电厂全部电气设备，包括一次和二次设备，在安装过程中及安装结束后的调整试验；通电检查所有设备的相互作用和相互关系；按照生产工艺的要求对电气设备进行空载和带负荷下的调整试验；调整设备使其在正常工况下和过度工况下都能正常工作；核对继电保护整定值；审核校对图纸；编写厂用电受电方案、复杂设备及装置的调试方案、重要设备的试验方案及系统启动方案；参加分部实验的技术指导；负责整套启动过程中的电气调试工作和过关运行的技术指导。
为使调试工作能够顺利进行，调试人员事前应研究图纸资料（整套装置的设备布置图、高低压的系统图、高低压盘柜的原理图、高低压盘柜的二次接线图等等）设备制造厂家的出厂试验报告和相关技术资料，了解现场设备的布置情况，熟悉有关的电气系统接线等。
除此以外，还要根据有关规范和规程的规定，制定设备的调试方案，即调试项目和调试计划。
工程电气设备安装调试工培训考核大纲一、培训目标本培训考核的目标是使参与人员掌握工程电气设备的安装、调试及故障排除技能，具备相关的理论知识和操作技能，从而为实际工程项目中的电气设备维护和故障处理提供专业技术支持。
二、培训内容本培训考核分为理论课和实操课两部分。
2.1 理论课理论课主要包括以下内容：1.工程电气设备的基本知识，包括电气元件、电路原理、电气符号和电气图等。
2.工程电气设备的安装要求，包括设备搬运、架设、接线、接地等技术要求和安全注意事项。
3.工程电气设备的调试方法和技能，包括设备调试前的准备工作、设备调试步骤和方法、调试中的注意事项等。
4.工程电气设备的故障诊断和排除技能，包括故障诊断的基本方法和步骤、常见故障的判断和处理方法等。
2.2 实操课实操课主要包括以下内容：1.设备接线实操，包括设备的插拔、接线和接地等。
2.设备调试实操，包括使用调试工具、检查设备参数、调整控制系统等。
3.设备故障诊断实操，包括运用故障诊断工具、根据故障现象进行诊断和排除等。
三、培训方式培训方式分为班内理论授课和实操现场操作两种形式。
一般来说，班内理论授课需要在教室和会议室等专门场所完成；实操现场操作需要在电气设备安装调试现场进行。
四、培训考核评分标准本培训考核评分标准主要包括学习成绩、实际操作能力和安全意识三个方面。
学习成绩和实际操作能力都是通过考试成绩进行评定，而安全意识则需要参与培训人员在实操操作中能够严格遵守安全规定、正确使用安全装备和工具等。
五、工程电气设备安装调试工是一门重要的工程技术，能够为企业生产和经济发展提供强有力的支持。
本培训考核针对参与人员的实际需求，力求使参与人员掌握实用技能和相关理论知识，提高其对电气设备的认识和操作能力。
在今后的工作和实践中，希望参与人员能够将学习到的技能运用到实际项目中，为企业发展和社会进步贡献自己的力量。
中海油海上油气田开发项目调试培训一、海上油气田生产的特点海上油气田的生产就是将海底油（气）藏中的原油或天然气开采出来，经过采集、油气水初步分离与加工，短期的储存，装船运输或经海管外输的过程。
由于海上油气的生产是在海洋平台上或其它海上生产设施上进行，因而海上油气的生产与集输，有其自身的特点。
1．海上生产设施应适应恶劣的海况和海洋环境的要求海上平台要经受各种恶劣气候和风浪的袭击，经受海水的腐蚀，经受地震的危害。
为了确保海洋平台的安全和可靠地工作，因此对海上生产设施的设计和建造提出了严格的要求。
2．满足安全生产的要求由于海上采出的油气是易燃易爆的危险品，各种生产作业频繁，发生事故的可能性大。
同时受平台空间的限制，油气处理设施、电气设施、人员住房可能集中在同一平台上，因此对平台的安全生产提出了极为严格的要求。
安全系统包括：火气探测与报警、紧急关断、消防、救生与逃生。
海上生产设施的安全系统以自动为主，手动为辅。
3．海上生产应满足海洋环境保护的要求油气生产过程对海洋的污染：一是正常作业情况下，油田生产污水以及其它污水的排放；二是各种海洋石油生产作业事故造成的原油泄漏。
因此，海上油气生产设施应设置污水处理设备，使之达标排放，还应备有原油泄漏的处理设施。
4．平台上的设备更紧凑、自动化程度更高由于平台规模大小决定了投资的多少，因此要求平台上的设备尺寸要小，效率高，布局要紧凑。
由于平台上操作人员少，因而要求设备的自动化程度高，一般都设置中央控制系统，来对海上油气集输和公用设施运行进行集中监控。
5．要有可靠、完善的生产生活供应系统海上生产设施远离陆地，从几十公里到上百公里不等，因此必须建立一套完善的供应系统。
6. 独立的发电/配电系统海上生活设施的电气系统不同于陆上油田所采用的电网供电方式，海上油田一般采用平台自发电集中供电的形式。
一般情况下，海上平台利用燃气透平驱动发电机发电，并通过配电盘将电源送到各个用电场所，平台群中平台间的供电是通过海底电缆实现的。
发电机组的台数和容量应能保证其中最大容量的一台发电机损坏或停止工作时，仍能保证对生产作业和生活用的电气设备供电。
除主发电机外，有些平台还设置备用发电机组，以满足连续生产的需要。
为确保生产和生活的安全，平台上设有独立的应急电源，应急电源包括：应急发电机、蓄电池组和交流不间断电源（UPS）。
应急发电机设置的作用是，当主发电机出现故障或发生应急关断时，满足消防、应急照明等设备的需求。
应急发电机应在主电源失效的情况下，确保45S之内自动启动和供电，供电时间为18h。
7. 可靠的通讯系统是海上生产和安全的保证通讯系统对于海上安全生产是必不可少的，它的主要任务是在油田生产过程中，保证台与外界、平台与平台之间以及平台内部能够进行有效地、可靠地通讯联系，使海上生产安全有效地运行。
同时，为避免过往船只对平台的碰撞，平台上设置了雾笛导航系统，当海上有雾时，雾笛鸣响；当夜晚降临时，航行灯向周围海域平射出光束，表示出平台的位置和大小。
二、海上油气集输系统1. 油气的开采和汇集海上油气的开采方式与陆上基本相同，分为自喷和人工举升两种。
目前国内海上常用人工举升方式为电潜泵采油。
由于电潜泵井需进行检泵作业，因此平台上需设置可移动式修井机进行修井作业，或用自升式钻井船进行修井。
采出的井液经采油树输送到管汇中，管汇分为生产管汇和测试管汇。
测试管汇分别将每口井的产出井液输送到计量分离器中进行分离并计量。
一般情况下，在计量分离器中进行气液两相分离，分出的天然气和液体分别进行计量。
液相采用油水分析仪测量含水率，从而测算出单井油气水产量。
生产管汇是将每口油井的液体汇集起来，并输送到油气分离系统中去。
2. 油气处理系统从生产管汇汇集的井液输送至三相分离器中，三相分离器将油、气、水进行初步分离。
分离出的原油因还含有乳化水，往往需要进入电脱水器进一步破乳、脱水，才能使处理后的原油达到合格的外输要求。
分离出的原油如果含盐量比较高，会对炼厂加工带来危害，影响原油的售价，因此有些油田还要增加脱盐设备进行脱盐处理。
为了将原油中的轻烃组分脱离出来，降低原油在储存和运输过程中的蒸发损耗，需要进行原油稳定，海上油田原油稳定的方法采用级次分离工艺，最多级数不超过三级。
分离器分离出的天然气进入燃料气系统中，燃料气系统将天然气脱水后分配到各个户。
平台上的用户一般为：燃气透平发电机、热介质加热炉等。
对于某些油田来说，天然气经压缩可供注气使用。
低压天然气可以作为密封气使用。
多余的天然气可通过火炬臂上的火炬头烧掉。
分离器分离出的含油污水进入含油污水处理系统中进行处理。
3. 水处理系统水处理系统包括含油污水处理系统和注水系统。
常规的含油污水处理流程为：从分离器分离出来的含油污水首先进入斜板隔油器中进行油水分离，然后进入气浮选器进行分离，如果二级处理后仍达不到规定的含油指标时，可增设砂滤器进行三级处理，处理合格后的污水排海。
注水系统从注水的来源不同而分为三类：注海水、注地层水和污水回注。
海水注水系统是海洋石油生产的一大特色。
海水通过海水提升泵抽到平台甲板上，经粗、细过滤器过滤掉悬浮固体，再进入脱氧塔中脱去海水中的氧，脱氧后的海水经增压泵，注水泵注入到地层中去。
水源井注水是从采水地层，利用深井泵将地层水抽出，经粗、细过滤器滤掉悬浮颗粒达要求后，经注水泵将地层水注入到油层中。
三、海上油气田生产辅助系统海上油气田生产辅助设施有别于陆上油气田，考虑到海上设施远离陆地，海上运输的困难，需要设置相应生产辅助系统。
海上生产辅助系统包括：(1)安全系统；(2)中央控制系统；(3)发电/配电系统；(4)仪表气／供用气系统；(5)柴油、海水和淡水系统；(6)供热系统；(7)空调与通风系统；(8)起重设备；(9)生活住房系统；(10)排放系统；(11)放空系统；(12)通信系统；(13)化学药剂系统。
四、海上油气田生产设施平台可以是一个多层甲板组成的结构，也可以是单层甲板组成的结构，视平台规模大小而定。
如钻井区域的模块可称为钻井模块；采油生产处理区称为生产模块；机械动力区可称为动力模块；生活区称为生活模块等。
1．海上钢质固定平台用途分类由于油气处理设施的设置不同，用途各异，钢质固定平台的类型也不同。
一般情况下，钢制固定平台按其用途可分为：井口平台、生产处理平台、储罐平台等。
(1)井口平台：常规井口平台上安装有一定数量的采油树，井液经采油树采出后，通过单井计量系统计量，用海底管线输送到中心处理平台或其它生产处理设施上进行处理。
井口平台上还设有必要的工艺设备及支持系统和公用系统。
一般情况下，其动力和控制由中心平台提供。
某些井口平台由于生产操作的需要还设有生活楼。
生活楼包括住房、办公室、通信室、娱乐室、厨房等。
(2)生产处理平台：生产平台亦称中心平台，它集原油生产处理系统、工艺辅助系统、公用系统、动力系统及生活楼于一体。
生产平台具有将各井口平台的来液进行加工处理的能力，也要有向各井口平台提供动力以及监控井口平台生产操作的功能。
生产平台按用途可分为：常规生产平台；生产、生活、动力平台；钻井、生产、生活、动力平台以及生活、动力平台等。
生产平台汇集了各井口平台的来液后，经三相分离器将来液的油、气、水进行分离。
原油在原油处理系统中经脱水达到成品油要求后输送到储油平台或其它储油设施中储存；三相分离器分离出的天然气经气液分离、压缩等一系列处理后供发电机、气举和加热炉等用户使用，多余的天然气进火炬系统烧掉；分离器分离出的含油污水进入含油污水处理系统进行处理，合格的含油污水排海或回注地层。
2. 浮式生产系统典型的浮式生产系统是指利用改装（或专建的）半潜式钻井平台、张力腿平台、自升式平台或油轮放置采油设备、生产和处理设备以及储油设施的生产系统。
浮式生产系统最大的特点就是可实现油田的全海式开发。
由于其可重复使用，因此被广泛用于早期生产、延长测试和边际油田的开发过程中。
我国大部分海上油田都采用浮式生产系统。
浮式生产系统分为：①以油轮为主体的浮式生产系统；②以半潜式钻井船为主体的浮式生产系统；③以自升式钻井船为主体的浮式生产系统；④以张力腿平台为主体的浮式生产系统。
①以油轮为主体的浮式生产系统以油轮为主体的浮式生产系统分为浮式生产储油装置（FPSO）和浮式储油装置（FSO）两种。
FPSO是把生产分离设备、注水（气）设备、公用设备以及生活设施等安装在一艘具有储油和卸油功能的油轮上。
油气通过海底管线输到单点后，经单点上的油气通道通过软管输到油轮（FPSO）上，FPSO上的油气处理设施将油、气、水进行分离处理。
分离出的合格原油储存在FPSO上的油舱内，计量标定后用经穿梭油轮运走。
FSO也是具有储油和卸油功能的油轮，但它没有生产分离设备以及公用设备，通过海管汇集来的合格原油直接储存到FSO的油舱中，由于没有油气生产设备，可直接将旧油轮稍加改装就可以成为FSO，相对于FPSO来说，FSO建造工期短。
五、海上油气田开发项目调试分类海上油气田调试由四个专业构成，分别为：工艺、机械、电气、仪表。
工艺部分：原油生产处理系统、燃气系统、热介质系统、海水系统、淡水系统、柴油系统、消防系统、化学注入系统、开排系统、闭排系统、HVAC系统等。
机械部分：包括主发电机、应急发电机、吊机、热介质锅炉、空压机、燃气压缩机、火炬点火头、离心泵、柱塞泵、螺杆泵、化学注入橇、常低压容器、生产分离器、生产加热器，计量加热器，清管球发射器、各种等。
电气部分：包括高压配电盘、中压配电盘、低压配电盘、高压变压器、中压变压器、低压变压器、UPS、照明配电盘、伴热配电盘、蓄电电池组、导航盘、导航灯、障碍灯、雾笛、现场电机、现场伴热带、照明灯具/插座等。
仪表部分：中控系统和井口控制盘。
中控系统由ESD系统、FGS系统、PCS系统共同组成，通过现场检测仪器/装置采集信号传至各个系统控制系统。
井口控制盘用于井口安全阀的控制，对现场进行及时的操控以避免事故的发生。
5.1电气部分5.1.1电力系统概述电力系统是海洋石油平台的心脏，它发出的电能供全船用电设备使用，是平台安全和正常生产的前提和基础。
一般情况下，海上采油平台都配备有主电源和应急电源，以满足不同用电设备对电源在供电时间上的不同要求。
主电源在正常生产时为平台所有用电设备提供电能，而应急电源只是在平台黑启动时为透平附机提供电源和应急状态下为一些安全设备提供电源，因此主电站的发电机组一般选用功率较大的燃气轮机发电机组或柴油发电机组，而应急电源一般都选用启动迅速的柴油发电机组。
5.1.2 发电海上采油气平台，因远离陆地，通常采用电力系统具有独立性和特殊性。
多选用柴油发电机组或燃气轮机发电机组。
采用双燃料发电机组是海洋采油电力系统的又一特点。
海洋采油电力系统远离陆地，不利于燃料运输，平台面积狭小，不便于存储大量燃料，这都影响发电机组的燃料供应。
