电气全套资料培训资料

电气培训资料一、简介电气培训资料旨在提供一系列与电气领域相关的知识和技能培训资料，旨在帮助学员掌握电气工程的基本原理、操作流程和安全知识，以提升其在电气领域的能力和专业水平。

二、电气基础知识1. 电气工程概述- 电气工程的定义与范围- 电气工程的发展历程- 电气工程的应用领域2. 电路基本理论- 电流、电压和电阻的基本概念- 串联与并联电路的特点和计算- 电阻、电容和电感的特性及其在电路中的应用3. 电气安全知识- 电气事故的危害与防范措施- 安全用电和绝缘防护- 高压设备的安全操作与维护三、电气设备操作与维护1. 电气设备的基本原理与结构- 发电机、变压器、开关设备等基本原理- 电力输配电设备的结构和功能2. 电气设备的操作与检修- 电气设备的常规操作方法- 设备故障的排除与维修技巧3. 电气设备的维护与保养- 定期检查与维护作业- 设备保养与损耗分析四、电气自动化技术1. PLC控制技术- PLC控制系统的基本构成和原理- PLC编程与逻辑控制2. 变频调速技术- 变频器的工作原理和应用- 变频调速系统的参数设置和调试方法3. 人机界面与工业网络- HMI（人机界面）的设计与应用- 工业以太网和现场总线的概念与应用五、实际案例分析与学习1. 电气故障案例分析- 常见电气故障的分析与处理方法- 安全事故的案例分析和经验总结2. 电气工程实践技巧分享- 电气工程实践中的技巧和经验分享- 实际工程项目的解决方案和优化建议六、考试与评估1. 电气培训的考试形式与内容- 电气培训考试的组成与要求- 考试内容的范围与重点分布2. 电气培训评估与证书- 电气培训评估的方法与标准- 电气培训证书的颁发与认可机构结语通过电气培训资料的学习与实践，学员们将能够全面理解电气工程的基本原理和操作技能，提升自己在电气领域的竞争力和职业发展机会。

希望本资料能够对电气培训学员在学习和实践过程中起到积极的指导和支持作用。

祝愿大家在电气领域取得优异的成绩！。

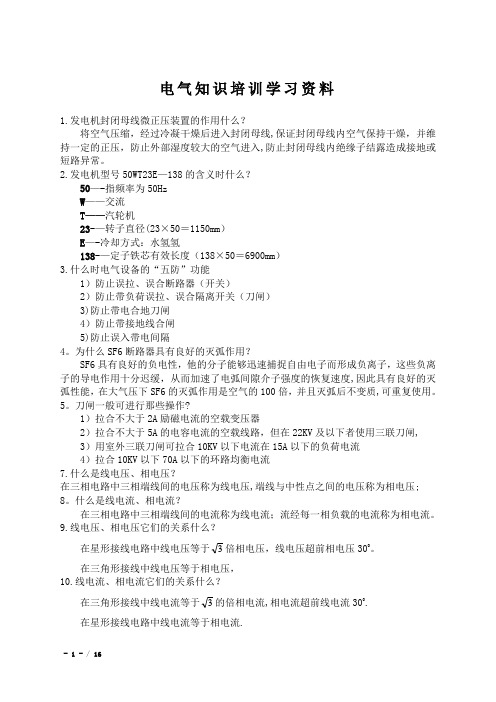

电气知识培训学习资料1.发电机封闭母线微正压装置的作用什么？将空气压缩，经过冷凝干燥后进入封闭母线,保证封闭母线内空气保持干燥，并维持一定的正压，防止外部湿度较大的空气进入,防止封闭母线内绝缘子结露造成接地或短路异常。

2.发电机型号50WT23E—138的含义时什么？50—-指频率为50HzW——交流T——汽轮机23-—转子直径(23×50＝1150mm）E—-冷却方式：水氢氢138-—定子铁芯有效长度（138×50＝6900mm）3.什么时电气设备的“五防”功能1）防止误拉、误合断路器（开关）2）防止带负荷误拉、误合隔离开关（刀闸）3)防止带电合地刀闸4）防止带接地线合闸5)防止误入带电间隔4。

为什么SF6断路器具有良好的灭弧作用？SF6具有良好的负电性，他的分子能够迅速捕捉自由电子而形成负离子，这些负离子的导电作用十分迟缓，从而加速了电弧间隙介子强度的恢复速度,因此具有良好的灭弧性能，在大气压下SF6的灭弧作用是空气的100倍，并且灭弧后不变质,可重复使用。

5。

刀闸一般可进行那些操作?1）拉合不大于2A励磁电流的空载变压器2）拉合不大于5A的电容电流的空载线路，但在22KV及以下者使用三联刀闸, 3）用室外三联刀闸可拉合10KV以下电流在15A以下的负荷电流4）拉合10KV以下70A以下的环路均衡电流7.什么是线电压、相电压？在三相电路中三相端线间的电压称为线电压,端线与中性点之间的电压称为相电压; 8。

什么是线电流、相电流？在三相电路中三相端线间的电流称为线电流；流经每一相负载的电流称为相电流。

9.线电压、相电压它们的关系什么？在星形接线电路中线电压等于3倍相电压，线电压超前相电压300。

在三角形接线中线电压等于相电压，10.线电流、相电流它们的关系什么？在三角形接线中线电流等于3的倍相电流,相电流超前线电流300.在星形接线电路中线电流等于相电流.11。

什么是变压器的接线组别？1）变压器的接线组别是指变压器高、低压侧线电压的相位关系，且高压侧的线电压的相量作为分针人为永远固定在12点，哪么与其相关联的低压侧相量作为时针指向几点就是…点接线方式。

《电气知识培训课件》xx年xx月xx日contents •电气基本概念•电气系统组成及应用•电气设备及其工作原理•电力输送与分配•电力技术与自动化•常见故障及处理方法目录01电气基本概念电气指与电能、电子、电磁等相关的科学和技术。

分类电力系统、高电压技术、低压电器、电机与拖动、电力电子技术。

定义与分类电路由电阻、电容、电感、电源等组成的闭合回路。

电子元件如电阻、电容、电感、二极管、三极管等。

电路与电子元件电压电场中两点的电势之差。

电流单位时间内通过导体横截面的电荷量。

电压与电流02电气系统组成及应用包括燃烧发电、水力发电、风力发电、太阳能发电等多种形式。

电力系统构成发电系统由变压器、高压输电线路、配电装置等组成，实现电能的传输和分配。

输电系统根据负荷需求，将电能分配给用户，并确保供电可靠性和电能质量。

配电系统家庭用电系统分为单相和三相插座，用于连接电器设备。

电源插座断路器照明系统家电设备用于控制电路的通断，保障用电安全。

电灯、LED灯具等，实现室内照明功能。

冰箱、洗衣机、电视等，满足家庭生活需求。

工业用电系统将110V或220V的电压升高到380V，以满足工业设备用电需求。

变压器集中管理电源、控制和保护电路，方便维护和管理。

配电柜确保工业生产过程中电力的稳定供应，防止断电对生产造成影响。

不间断电源对电动机进行集中控制，实现工业设备的自动化运转。

电机控制中心不私拉乱接电线，不超负荷用电，定期检查电器设备。

遵守安全用电规则选择正规品牌和质量可靠的插座，避免使用破损或老化的插座。

使用安全插座在操作电路前务必断电，避免触电事故的发生。

断电操作使用绝缘材料、佩戴防护用品进行电路维修和操作。

保护措施安全用电常识03电气设备及其工作原理工作原理基于电磁感应定律，通过磁场和电流相互作用实现电机的旋转。

电机类型分为交流电机和直流电机，其中交流电机又包括单相和三相电机。

电机控制通过控制电路的通断和调节磁场强度来实现电机的启动、停止和速度调节。

电气相关知识培训资料【电气相关知识培训资料】第一章电气基础知识1.1 电流、电压和电阻的基本概念电流（I）：指电子在导体中流动的数量。

单位是安培（A）。

电压（V）：指电子流动的推动力，也称为电势差。

单位是伏特（V）。

电阻（R）：指阻碍电流流动的能力。

单位是欧姆（Ω）。

1.2 电路的基本组成电源：提供电流的能源，如电池、发电机等。

导线：传输电流的路径，通常由金属制成。

负载：消耗电流的设备或元件。

1.3 电路的分类直流电路：电流方向始终保持不变。

交流电路：电流方向周期性地变化。

第二章电气保护与安全2.1 电气事故的危害性电击：触电时电流通过人体，可能导致伤亡。

火灾：电路故障或过载可能引发火灾。

2.2 安全用电的基本原则正确接地：确保电气设备的接地可靠。

规范操作：遵循相关使用说明和操作规程。

防止漏电：使用漏电保护器等设备预防漏电事故。

第三章电气设备的基本知识3.1 电源设备电池：将化学能转化为电能的装置。

电源适配器：将交流电转化为直流电供给电子设备。

3.2 常见电气设备开关：用于控制电路的开关状态。

插座：提供电力接口，连接电器设备与电源之间。

灯具：发光装置，如白炽灯、荧光灯等。

第四章电气测量与仪表4.1 常见的电气量测量仪表电压表：用于测量电压。

电流表：用于测量电流。

电阻表：用于测量电阻。

4.2 电气量的测量单位电压：伏特（V）。

电流：安培（A）。

电阻：欧姆（Ω）。

第五章电气控制技术5.1 开关控制电气设备独立开关：单独控制单个设备。

并联开关：同时控制多个设备。

5.2 自动控制技术传感器：感知环境参数并将其转化为电信号。

PLC（可编程逻辑控制器）：用于控制工业自动化系统。

第六章电力系统与配电6.1 电力系统的组成发电站：产生电能的场所。

输电线路：将电能从发电站传输到消费地。

变电站：对输电电压进行变换。

6.2 配电系统高压配电：将电能从变电站送入工业和大型建筑。

低压配电：将电能从变电站送入住宅和商业建筑。

电气培训资料1、电工基础知识基本物理量：电流，电压，电阻工业用电常识：直流电，24V直流控制电，36V电源380V/220V三相交流电2、现场设备维护常用工具的使用电笔，万用表，摇表，钳型表，桥表3、工业控制基础知识简单工业控制理论，变频控制原理，ＰＬＣ控制原理，工业通信Profibus-DP原理，工业以太网通信原理，三相异步电机原理，直流电机原理4、现场设备维护现场常用元器件的维护处理；变频器现场维护的注意事项；PLC现场维护的注意事项；三相异步电机的维护注意事项；直流电机的维护注意事项；比例阀的维护注意事项，移传感器、编码器的维护注意事项；UPS电源的维护；变压器的维护；5、现场用电设备注意事项低压用电设备的注意事项，工厂现场接地保护，用电安全注事项。

6、现场实际的控制（请求甲方指导部分）生产工艺以及设备功能介绍；现场控制图纸的讲解：加热炉区图纸，平整区图纸现场控制过程的分析：加热炉区控制过程分析，平整区控制过程分析现场控制程序的分析：加热炉区程序分析，平整区控制程序分析现场控制HMI的了解：加热炉区HMI的维护，平整区HMI的维护加热炉维护中的安全注意事项，加热炉区域内高压部分的维护注意事项，加热炉和平整区域通讯网络的介绍，加热炉内监控器，热电偶，变送器，仪表，电动阀门等的维护注意事项7、自动化仪表的培训：现场仪表的使用及故障判断方法；现场实际应用PLC培训：对现在各模块，网络常见故障及处理方法；电气设备的维护知识：针对电气常见故障及处理方法进行培训；一、电工基础知识（一）、基本物理量1 电流1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度4 电流强度的单位是“安”,用字母“A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母“I”表示,简称直流电.2 电压1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.3 电压的单位是“伏特”,用字母“U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV3 电阻导体的电阻通常用字母R 表示，电阻的单位是欧姆（ohm ），简称欧，符号是Ω（希腊字母，音译成拼音读作 ōu mī ga )，1Ω=1V/A 。

电气常识培训内容资料（一）引言：电气常识是在电气工程领域进行安全操作和维护必备的基本知识。

本文档旨在提供一份电气常识培训内容资料，以帮助读者全面了解和掌握电气常识，从而保证电气设备的正常运行和操作人员的安全。

正文：一、电气基础知识1. 电流、电压、电阻的基本概念和公式2. 电路中的串联和并联电阻的计算方法3. 电压和电流的测量方法4. 直流电路和交流电路的区别与应用5. 单相和三相电力供应系统的原理和特点二、电气设备及其运行原理1. 开关与保护装置的分类和作用2. 低压电器及其常见故障与维修方法3. 电机的类型及其工作原理4. 电缆线路敷设和接线方法5. 对电气设备的安装和调试要求及注意事项三、电气安全操作1. 电气作业的基本安全知识和注意事项2. 高压设备的安全操作与维护3. 对电气设备进行巡视和检修的方法和步骤4. 火灾和电气事故的预防与应急处理方法5. 电气事故案例分析和经验总结四、电气维护与检修1. 定期检测和维护电气设备的重要性和方法2. 电气设备的维修和更换关键部件的技巧3. 检修电气设备的常见故障和排除方法4. 保养控制系统和电器设备的常规措施5. 维修记录的编写与管理五、电气能效与节能技术1. 电气能效的重要性和意义2. 电力负荷管理和优化的方法和策略3. 电气设备的节能改造和升级技术4. 节能型电气设备的选型和应用注意事项5. 能源消耗分析和节能措施效果评估方法总结：通过学习和掌握电气常识，我们能够更好地理解和应用电气设备，提高工作效率，保证电气系统的安全运行。

同时，电气能效和节能技术的应用也能减少资源消耗和环境污染，为可持续发展做出贡献。

希望本文档能够帮助读者全面了解电气常识，并在实践中加以应用。
