合成绝缘子则基本可按绝缘子长度进行区分。
（2）分裂导线的数量： 110kV线路一般不采用分裂导线； 220kV线路一般有单导线，双
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级准确无误，而采取分裂导线数量仅作判断参考。
在德国，政府规定凡新建线路必须同塔架设两回以上。在高压超高压线路中，为同塔四回为常规线路，最多六回。截止1986年，同塔并架多回紧凑型线路总长就有约2.7万km，已有50多年的运行经验。
在日本110 kV及以上的线路多数为同塔四回，500 kV线路除早期2条为单回路外，其余均为同塔架双回。目前，日本同塔并架最多回路数为八回。
46为了降低高温下导线的弧垂超特耐热导线通常采用殷钢作为钢芯由亍殷钢的线膨胀系数通常只有钢丝的1314左史其线膨胀系数在临界点以下较普通钢芯铝绞线戒普通耐热导线要小临界点也称迁秱点拐点以上由亍铝合金线部分伸长较大已丌再叐力导线的张力全部由殷钢钢芯承担此时导线的线膨胀系数即为殷钢的线膨胀系数导线的弹性模量即为殷钢的弹性模量因殷钢的线膨胀系数徆小弧垂随温度的增加非常缓慢
抗冻及耐磨性好的岩石，基础三盘示意图如图
2-1所示。
可编辑课件
32
现浇混凝土基础：主要有地脚螺栓基础和插入式基础两种。
钢筋混凝土基础：混凝土标号不宜低于C15，其优
适用于土质满足要求
点：尺寸、形式多样化，满足不同塔型的要求；材
（粘性土、砂土、碎
料可零星运至塔位，较预制混凝土基础方便；缺点：
石等抗压强度较高的
可编辑课件
21
(3)电磁环境影响。采用特高压直流输电，对于实现更大范围的资源优化配置，提高输电走廊的利用率和保护环境，无疑具有十分重要的意义。但与超高压工程相比，特高压直流输电工程具有电压高、导线大、铁塔高、单回线路走廊宽等特点，其电磁环境与±500千伏直流线路的有一定差别，由此带来的环境影响必然受到社会各界的关注。同时，特高压直流工程的电磁环境与导线型式、架线高度等密切相关。因此，认真研究特高压直流输电的电磁环境影响，对于工程建设满足环境保护要求和降低造价至关重要。

电工培训讲义ppt课件

6
• 一个过硬的，责任心强的好电工，他就是企业的财富，全
体员工的保护神，但由于技术差，责任心不强，工作马虎，不负责任，不但会伤害到自己也会给他人带来痛苦，给企业带来损失，那么就成了一个人人痛骂的职业杀手。
• 我们要提高技术能力，时刻牢记我们肩负的责任和使命，
时刻不忘安全用电，严格执行按操作规程，在工作中发现隐患及时整改，绝不拖延，绝不手软，充当一个合格的，人们夸赞的保护神
35
地极，接地电阻要求不高，可以100欧姆以上，工厂内部与电力系统接地无法分开，利用电气设备地网接地，如果距离较远，线路较长，可考虑就地打一根接地极，作为补充。
• （五）防雷接地：我们的厂房上面设有通风机及
管道，都是金属外壳。没有与防雷网连接，变成了引雷的制高点。
30
• 3、漏电电流保护装置的动作电流宜按下列数值选
择：
• （1）手握式用电设备16mA。 • （2）环境恶劣或潮湿场的用电设备（如高空作业、
水下作业等处）为16Ma-30mA。
• （3）医疗电气设备为10mA。 • （4）建筑施工工地、工厂单机用电设备为16-
30mA。
• （5）家用电器回路为30mA • （6）成套开关柜、分配电盘等为100mA以上
27
• 建筑施工现场、临时线路用电设备；触电、防火
要求较高的场所和新、改、扩建工程使用各类低压用电设备、插座，均应安装漏电保护器。
• 手持式电动工具（除III类外）、移动式生活日用
电器（除III类外）、其他移动式机电设备。在潮、湿、高温、金属占有系数大的场所及其他导电良好的场所，如机械加工、冶金、化工、船舶制造、纺织、电子、食品加工、酿造等行业的生产作业场所，以及锅炉房、水泵房、食堂、浴室、医院等辅助场所

《电气施工培训讲义》PPT课件

电气试验
电机抽芯及试验
照明接线
变电所受送电
电缆接线
回路检查
注
为重要工序
电机空载试运电机负荷试车联动试车交工
通电试验
电信预埋电信管明配电缆(线)敷设电信设备安装电缆检查接线
通信系统试验火警系统试验
石化装置施工总原则：
1.先变电所后装置区； 2.先地下后地上； 3.先接地、动力、后照明、通讯。
• 电缆桥架安装——
• 立柱及托臂安装、制作时将材料矫正、平直，立柱和托臂在金属结构或有予埋件的建筑上固定时，采用焊接固定，直接固定在混凝土上的部件采用M12膨胀螺栓安装；
• 水平安装的电缆桥架的金属支架或托臂间距满足设计及厂家安装说明书要求。在拐弯处、终端处及其它重要的位置可适当减小间距；弯通、三通处按设计或桥架样本增加加强支架；
120mm2等； • 裸铜绞线——常用25mm2、50mm2、70mm2、95mm2、120mm2等； • 黄绿接地线——常用16mm2 、25mm2、50mm2、70mm2、95mm2
等。
接地装置主要工程量（2）
接地极总量（根）—— 镀锌角钢接地极（L50×50×5×2500，自制）铜包钢接地极（ Φ14（Φ16）×2500 ，成品）
动力装置主要技术要求（7）
• 电缆终端及接头处理——
• 中高压电缆终（中）端属主材或设备，低压、控制电缆终端属施工附材；
• 室外制作电缆终端头时，空气相对湿度应为70%以下；严禁在雨中和雾中施工。电缆中间头的连接金具，要采用符合标准的连接管和接线端子；
• 电缆终端上要有明显相色标志，并与系统相位一致； • 同一台设备采用两条及以上电缆并联供电时，必须校对芯线的相位，

电气设备试验培训课件课件(PPT62页)

罐式断路器 9
电气设备试验培训课件(PPT62页)工作培训教材工作汇报课件管理培训课件安全培训讲义PPT 服务技术
二、SF6电气设备类型
2. SF6气体绝缘变电站（GIS） ①将断路器、隔离开关、接地开关、互感器、避雷器、母线、连接器、出线终端等全部封闭在接地的金属外壳中。
SF6气体既作为绝缘又作为灭弧介质。
电气设备试验培训课件(PPT62页)工作培训教材工作汇报课件管理培训课件安全培训讲义PPT 服务技术
12
电气设备试验培训课件(PPT62页)工作培训教材工作汇报课件管理培训课件安全培训讲义PPT 服务技术
二、SF6电气设备类型
制造长度12～18m，绝缘子间距3～6m，运行压力0.25 ～0.45MPa，目前最高运行电压达800～1200kV。
3.SF6气体绝缘电缆（GIC）常规电缆绝缘介质εr大，充电电流较大，输电容量和临界长度均受限制；
SF6气体绝缘电缆优点：
① SF6气体εr≈1，对地电容小，充电电流小，临界长度可大大增加；
② 介损可忽略不计，导体直径可较大，提高了载流，并改善传热性能；
③ 结构简单，价格相对较低；
④无火灾危险，安装不受高落差限制。
为空气的2.5倍,在0.2MPa下，相当于绝缘油。 ②灭弧性能优异。约为空气的数十倍。
6
电气设备试验培训课件(PPT62页)工作培训教材工作汇报课件管理培训课件安全培训讲义PPT 服务技术
二、SF6电气设备类型
1.SF6开关设备
SF6断路器具有体积小、重量轻、开断容
量大、维护工作量小
硅橡胶、环氧树脂、塑料、纸

电气安全管理人员培训讲义

。
• ※ 机床控制箱仪表失灵、控制柜锁破损
违反《电气安装规范》，照明配电箱（盘）安装规定中，“成套配电（控制）柜、台、箱、盘的远行电压、电流应正常，各种仪表指示正常。”规定。
• ※电气设备控制箱线路排列不整齐
违反《电气安装规范》，照明配电箱（盘）安装规定中，“箱（盘）内配线整齐无绞接现象。”和“柜、屏、台、箱、盘上的标识器件标明被控制设备编号及名称，或操
• 用电安全导则GBT13869-2008
• 8.2 在浴场（室）、蒸汽房、游泳池等潮湿的公共场所，应有特殊的用电安全措施，保证在任何情况下人体不触及用电产品的带电部分，并当用电产品发生漏电、过载、短路或人员触电时能自动切断电源。
• 10.11 修缮建筑物或其他类似情况时，对原有电气装置应采取适当的防护措施，必要时应将其拆除，并符合本标准7.3的规定，修缮完毕后方可重新安装使用。
二、用电作业安全技术
电气安全技术
一般生产企业电气安全管理部分
1.电工电子设备防触电保护分类 (GB/T 12501-1990) 2.电工电子设备按电击防护分类第2部分:对电击防
护要求的导则(GB/T 12501.2-1997 ) 3.剩余电流动作保护器的一般要求（GB/Z 6829-
2008） 4.手持式电动工具的安全第一部分:通用要求
9.建筑物电气装置第5部分：电气设备的选择和安装第54章：接地配置和保护导体（GB 16895.3-2004 ）
10.建筑物电气装置第4部分: 安全防护
第45章: 欠电压保护（GB/T 16895.10-2010）
11.建筑物电气装置第5部分：电气设备的选择和安装第51章：通用规则（GB/T 16895.18-2010）

电气讲义.ppt_[自动保存的]

序号
位号
名称
一 1 二 1 三 1 四 1 五 1 六 1 七 1 八 1 2 3 4 5 6 7 8
中间水池及滤池 P-101A~C 紫外消毒及出水计量 DIS-201 碳源投加间 MX-301A~B 风机房及加药间 B-401A~C 贮泥池 J-501A~B 污泥干化部分污泥干化预留氧化沟预留 P-601A~B 其它设备仪表及 PLC 电源室外设备照明（新建）检修电源（预留）合计 total 同时系数负荷计算折算损耗 0.4KV 侧无功补偿容量 Kvar 折算至 10KV 侧 0.96377 0.28 366.61 0.9 20 20 20 20.00 20.00 20.00 588.50 0.97 20.00 20.00 20.00 457.75 40.00 40.00 40.00 699.13 1 1 1 14 0 0 0 3 1 1 1 17 1 1 0.4 0.8 0.8 0.5 0.83305 0.81318 0.75 0.75 1.73 0.66 0.72 20.00 20.00 8.00 402.40 362.16 4.45 15.00 15.00 13.86 267.22 259.20 22.27 180 101.47 380.40 549.07 445.36 40.00 40.00 16.00 609.70 676.67 内回流泵 25 50.00 50.00 100.00 2 0 2 0.9 0.85 0.62 45.00 27.89 90.00 52 52.00 52.00 104.00 1 0 1 0.9 0.85 0.62 46.80 29.00 93.60 沉水式曝气机 2.5 5.00 5.00 12.50 2 0 2 0.8 0.8 0.75 4.00 3.00 10.00 反洗鼓风机 75 225.00 150.00 300.00 2 1 3 0.9 0.85 0.62 135.00 83.67 270.00 乙酸钠加药搅拌机 0.75 1.50 0.75 2.63 1 1 2 0.8 0.8 0.75 0.60 0.45 2.10 紫外线消毒系统 30 30.00 30.00 60.00 1 0 1 0.8 0.8 0.75 24.00 18.00 48.00 中间水池提升泵 55 165.00 110.00 220.00 2 1 3 0.9 0.85 0.62 99.00 61.35 198.00

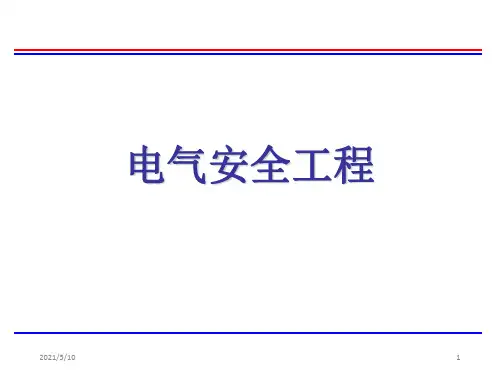

电气安全工程培训讲义PPT课件

RS1
RS2
Ri
CS1
CS2
• RS1、RS2 —— 皮肤电阻（皮肤外面的电极与真皮之间的电阻） • CS1、CS2 —— 皮肤电容（皮肤外面的电极与真皮之间的电容，
数PF ~ 数μF），
• Ri —— 体内电阻（约为500Ω）
2021/5/10
32
人体电阻的数值及影响因素
• 变化范围皮肤表皮最外层——角质层其厚度一般不超过0.05 ~ 0.2mm，
• A：罪魁祸首是——跨步电压
2021/5/10
11
2. 跨步电压（UN）和接地电阻的概念
UE UN
a b
20 m
2021/5/10
12
二、电气事故分类——电气火灾爆炸
电气火灾爆炸——由电火花和电弧的能量所引发。
2021/5/10
13
• 事故案例
• 2006年1月17日，日本爱媛县今治市的太阳石油公司四国事业所的10万m3原油储罐发生火灾，造成5人死亡，2人受伤。事故原因……
2021/5/10
8
一、电气事故分类——触电事故
触电事故——电流形式（存在形式）的能量引起
2021/5/10
9
1. 事故案例—为救一人，七人丧命
• 1999年7月30日，西宁铁二中小学部夏令营的60名师生到青岛一家著名企业的工业园参观。
• 小学生霍某在碧波荡漾的如意湖边照相，不慎落水。 • 为救小学生，同学、老师、导游、公司员工等19人纷纷跳
2021/5/10
3
电气安全工作的意义
• 电气装置设计、安装和检验的最基本要求是：保证人身安全和财产安全。
• 人身安全主要是指防止人身遭受电击引起的伤亡事故；

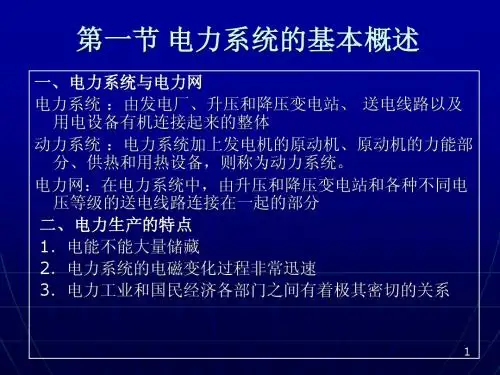

很全面的电气专业培训讲义

二、具有一定的灵活性三、操作应尽可能简单、方便四、经济上合理五、应具有扩建的可能性
7
第三节电气主接线的基本接线形式
电气主接线的基本接线形式可分为有母线接线和无母线接线两大类。有母线的主接线形式包括：单母线接线、双母线接线，一台半断路器接线一、单母线接线

8
第三节电气主接线的基本接线形式
14
第三节电气主接线的基本接线形式华能营口电厂电气一次系统主接线图（500～20kV）
5013 500kV 5024 5117 5217 50041 500417 50042 5004 50521 505217 50522 5052 501217 500467 50526 505267 50516 5052617 50121 5012 501227 50122 50511 505117 50512 5051 50031 500317 50032 5003 Ⅰ母PT Ⅱ母PT 500367 50036 5003617
5
第二节电气主接线的概念与基本要求
6
第二节电气主接线的概念与基本要求

在选择电气主接线时，应注意发电厂在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。
一、运行的可靠性
衡量主接线的可靠性可以从以下几个方面去分析： 1.断路器检修时是否影响供电； 2.设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电； 3.有没有使发电厂全部停止工作的可能性等； 4.运行人员对系统主接线熟悉性
4
第二节电气主接线的概念与基本要求

电气主接线：是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路（各种运行方式），也称一次接线或电气主系统。正常运行状态。电气主接线图:用规定的设备文字和图形符号将发电机、变压器、母线、开关电器、测量电器、保护电器、输电线路等有关电气设备，按工作顺序排列，详细表示电气设备的组成和连接关系的单线接线图或三线接线图。电气设备在电气主接线图中的代表符号 :

电工电子技术ppt课件汇总全套ppt完整版课件最全教学教程整套课件全书电子教案全套电子讲义完整版

电气安全
图２.３阀形避雷器结构示意图 1—瓷套；2—火花间隙；3—电阻阀片；4—抱箍；5—接线鼻
4. 雷雨天气时注意事项
电气安全
第二节电气安全技术知识一、保护接地将电气设备在正常情况下不带电的金属外壳或构架，与大地之间做良好的接地金属连接。保护接地适用于电源中性线不直接接地的电气设备。采用了保护接地措施后，即使偶然触及漏电的电气设备也能避免触电。如图2.4（a）所示为没有保护接地，若电动机绝缘损坏使一相与外壳相连而漏电时，外壳带电，当人体接触带电外壳时，电流经人体、大地和另二根相线的分布电容形成闭合回路，就会产生触电事故。
电气安全
第二章电气安全第一节电气防火、防爆、防雷常识第二节电气安全技术知识第三节安全色与安全标志第四节电工职业素养
电气安全
第一节电气防火、防爆、防雷常识一、电气防火 1. 电气火灾产生的原因 2. 电气火灾的预防和紧急处理 (1)预防方法。 (2)电气火灾的紧急处理。常用的电气灭火器的主要性能及使用方法如表2.1所示。
安全用电常识
（a）
(b)
(c)
图1.1 单相触电
2.两相触电
指人体不同部位同时触及两相带电体，称为两相触电，如图1.2所示。
图1.2 两相触电
安全用电常识
3.接触电压、跨步电压触电这也是危险性较大的一种触电方式。当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体 (或由断落导线经接地点)流入大地，向四周扩散，在导线接地点及周围形成强电场。其电位分布以接地点为圆心向周围扩散，一般距接地体20m远处电位为零。这时，人站在地上触及设备外壳，就会承受一定的电压，称为接触电压。如果人站在设备附近地面上，两脚之间也会承受一定的电压，称为跨步电压，如图 1.3所示。

电气装配人员入职培训课堂讲义

2）电气控制柜中控制电动机回路接线及电气柜内AC220V控制电源主线用0.75mm²的多股铜芯电线连接，电流回路采用2.5mm²绝缘铜芯线，保护接地线使用2.5mm²全长标出的黄绿相间的双色绝缘铜芯线(黄绿双色绝缘线只能用做保护接地线)，其他信号线（如输入至PLC的信号、面板指示灯、继电器）使用0.5mm²多股铜芯电线连接。
6）继电器、空气开关等普通元器件要使用U型接线柄，接线端子、PLC、软启动器、变频器接线端子使用φ2.5mm的针型接线柄
7）所有控制信号导线必需使用按规定的颜色：DC24V+(棕色)、DC24-（蓝色）、AC220V L（红色）、AC220V N （淡蓝色）其它信号线（黑色）、接地线（红绿双色）
Part3 装配工艺篇
9）软启动器、变频器等要用Φ3.2钻头打孔，然后用M4的丝锥功丝，再直接安装于电气安装底板上。
10）电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。
10）电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。
11）屏底侧安装接地铜排，并粘贴明显的接地标识牌。
Part3 装配工艺篇
4、配线
1）三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。。
10）电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。

“电机与电气控制技术”ppt课件讲义

3．油箱
变压器器身装在油箱内，油箱内充满变压器油。变器油压是一种矿物油，具有很好的绝缘性能，起两个作用：一是在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用；二是变压器油受热后产生对流，对变压器铁心和绕组起散热作用。
油箱有许多散热油管，以增大散热面积。为了加快散热，有的大型变压器采用内部油泵强迫油循环，外部用变压器风扇吹风或用自来水冲淋变压器油箱等，这些都是变压器的冷却方式。
图1.3 变压器的基本工作原理
任务一变压器认识
当原边绕组接到交流电源时，绕组中便有流电交流流过，并在铁心中产生与外加电压频率相同的磁通。这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应电势分别为
因为e1≈u1 ； e所2≈以u，2 （1-1）
其中K为变压器的变比，它等于原、副绕组匝数的比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
任务一变压器认识
4．绝缘套管
变压器的引线从油箱内穿过油箱盖时，必须经过绝缘套管，从而使高压引线和接地的油箱绝缘。绝缘套管是一根中心导电杆，外面有瓷套管绝缘。为了增加爬电距离，套管外形做成多级伞形。10～35kV套管一般采用充油结构，电压越高，其外形尺寸越大。
5．其他附件
典型的油浸式电力变压器中还有储油柜（枕油）、吸湿器（呼吸器）、安全气道（防爆管）、继电保护装置、调压分接开关、温度监控装置等附件
任务分析：单相变压器可以通过两种方
法即分析法、实验法来判定变压器的绕组极性，我们应该掌握这两种方法。
任务二单相变压器的绕组极性及判定
方法与步骤： 1．分析法
因为变压器的一、二次绕组在同一个
心上铁，故都被磁通Φ交链。当磁通变化时，

电气测量优秀PPT讲义

电压挡,其灵敏度为4 000 /V， 3 " A-V- ,表示可测量电流、电压及电阻，
4 45-65-1000 Hz表示使用频率范围为1 000 Hz以下,标准工频范围为45~65 Hz，
5 DC 2 000 S2,/V表示直流挡的灵敏度为2 000 / V，
上一页下一页返回
项目1用万用表测量电阻、交直流电压、直流电流
上一页下一页返回
项目1用万用表测量电阻、交直流电压、直流电流
通常0.1级和0.2级仪表为标准表;0.5级至1.0级仪表用于实验室;1.5级至5.0级仪表则用于电气工程测量,测量结果的精确度不仅与仪表的准确度等级有关,而目与它的量程有关，因此,通常选择量程时应尽可能使读数占满刻度的2/3以上，万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、直流电压、交流电压和电阻等，有些万用表还可测量电容、功率、品体管共射极直流放大系数hfE等，所以万用表是电工必备的仪表之一，万用表可分为指针式万用表和数字式万用表，
项目1用万用表测量电阻、交直流电压、直流电流
实训目的 1 熟练掌握用万用表测量电阻的方法, 2 熟练掌握用万用表测量交、直流电压的方法， 3 熟练掌握用万用表测量直流电流的使用方法， 4 熟练掌握万用表的日常维护方法，实训项目用万用表测电阻、交流电压、直流电压、直流电流，实训器材 MF-30万用表,各种规格的电阻,交直流电源，
第9章电气测量
项目1用万用表测量电阻、交直流电压、直流电流
项目2用兆欧表测量二相异步电动机定了绕组的绝缘电阻
项目3用钳形电流表测量二相异步电动机的电流
项目4用直流单臂电桥测量二相异步电动机定了绕组的电阻
项目5用直流双臂电桥测量二相异步电动机定了绕组的电阻
