88科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N 工 业 技 术通过控制半导体发光二极管来进行显示的模式被称为LED显示屏,单色LED通常由多个红色的发光二极管组成,通过发光二极管的亮灭组合来显示字符。
L E D 显示屏最初应用于公共信息的展示,随着色彩的增加,彩色LE D显示屏开始普及并向消费类多媒体(如工业、交通、金融、信息广告及大型体育赛况直播)应用渗透,迅速发展成一种电子广告新媒体。
随着LED显示屏越来越广的应用,有一些问题也逐渐暴露出来。
特别是在数据传输方式上,有线数据传送已经不能满足技术上和经济上的要求。
无论是高速公路上的,还是机场、码头、广场、大厦上的大型LED显示屏,都带有长长的电缆或光缆,不仅增加了费用,而且容易在通信上造成故障,所以采用无线传输方式势在必行。
1 LED显示屏工作原理1.1LED 显示屏的结构及驱动LED显示屏原理图如图1所示,显示屏由控制电路、LE D点阵板、驱动器组成。
控制电路通常采用微处理器,主要负责存储(或生成)显示数据、安排控制信号的定时与顺序、与上位机进行通信等;要实现LED点阵显示板的控制,需要在软件和硬件两方面来进行设计。
屏体的主要由LED点阵显示板组成,还包括相应的行列驱动器。
1.2LED 显示屏的驱动原理由于采用不同的L E D 显示屏硬件设计方案,LE D显示屏驱动分为静态驱动和动态驱动两大类。
一些大型的L E D 显示屏由于显示的LE D灯数量较多,所以不建议采用静态驱动的方案,通常采用动态驱动扫描模式。
采用扫描方式进行显示时,每行有一个行驱动器,各行的同名列共用一个列驱动器。
由行译码器给出行有效信号,从第一行开始,按顺序依次对各行进行扫描(把该行与电源一端接通)。
另一方面,根据各列锁存的数据,确定相应的列驱动器是否将该列与电源的另一端接通。
接通的列,就在该行该列点亮LED ,未接通的列所对应的LED熄灭。

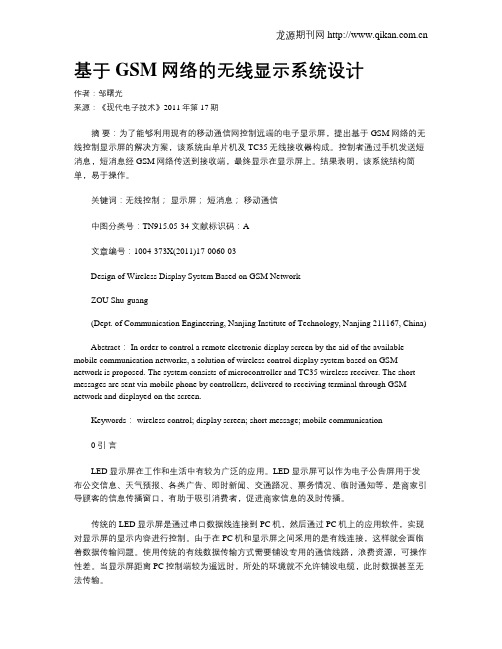

基于GSM网络的无线显示系统设计作者:邹曙光来源:《现代电子技术》2011年第17期摘要:为了能够利用现有的移动通信网控制远端的电子显示屏,提出基于GSM网络的无线控制显示屏的解决方案,该系统由单片机及TC35无线接收器构成。
控制者通过手机发送短消息,短消息经GSM网络传送到接收端,最终显示在显示屏上。
结果表明,该系统结构简单,易于操作。
关键词:无线控制;显示屏;短消息;移动通信中图分类号:TN915.05-34 文献标识码:A文章编号:1004-373X(2011)17-0060-03Design of Wireless Display System Based on GSM NetworkZOU Shu-guang(Dept. of Communication Engineering, Nanjing Institute of Technology, Nanjing 211167, China)Abstract: In order to control a remote electronic display screen by the aid of the available mobile communication networks, a solution of wireless control display system based on GSM network is proposed. The system consists of microcontroller and TC35 wireless receiver. The short messages are sent via mobile phone by controllers, delivered to receiving terminal through GSM network and displayed on the screen.Keywords: wireless control; display screen; short message; mobile communication0 引言LED显示屏在工作和生活中有较为广泛的应用。

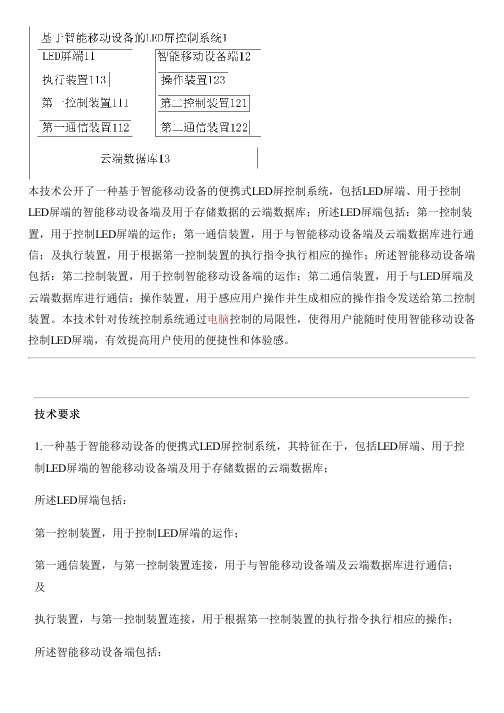

本技术公开了一种基于智能移动设备的便携式LED屏控制系统,包括LED屏端、用于控制LED屏端的智能移动设备端及用于存储数据的云端数据库;所述LED屏端包括:第一控制装置,用于控制LED屏端的运作;第一通信装置,用于与智能移动设备端及云端数据库进行通信;及执行装置,用于根据第一控制装置的执行指令执行相应的操作;所述智能移动设备端包括:第二控制装置,用于控制智能移动设备端的运作;第二通信装置,用于与LED屏端及云端数据库进行通信;操作装置,用于感应用户操作并生成相应的操作指令发送给第二控制装置。
本技术针对传统控制系统通过电脑控制的局限性,使得用户能随时使用智能移动设备控制LED屏端,有效提高用户使用的便捷性和体验感。
技术要求1.一种基于智能移动设备的便携式LED屏控制系统,其特征在于,包括LED屏端、用于控制LED屏端的智能移动设备端及用于存储数据的云端数据库;所述LED屏端包括:第一控制装置,用于控制LED屏端的运作;第一通信装置,与第一控制装置连接,用于与智能移动设备端及云端数据库进行通信;及执行装置,与第一控制装置连接,用于根据第一控制装置的执行指令执行相应的操作;所述智能移动设备端包括:第二控制装置,用于控制智能移动设备端的运作;第二通信装置,与第二控制装置连接,用于与LED屏端及云端数据库进行通信;操作装置,与第二控制装置连接,用于感应用户操作并生成相应的操作指令发送给第二控制装置。
2.如权利要求1所述的基于智能移动设备的便携式LED屏控制系统,其特征在于,所述LED屏端还包括:LED屏,用于显示图像;第一存储装置,装设于LED屏端内,用于LED屏端本地存储数据。
3.如权利要求1所述的基于智能移动设备的便携式LED屏控制系统,其特征在于,所述智能移动设备端还包括:第二存储装置,与第一控制装置连接,用于智能移动设备端本地存储数据。
4.如权利要求1所述的基于智能移动设备的便携式LED屏控制系统,其特征在于,所述操作装置采用显示触摸屏。

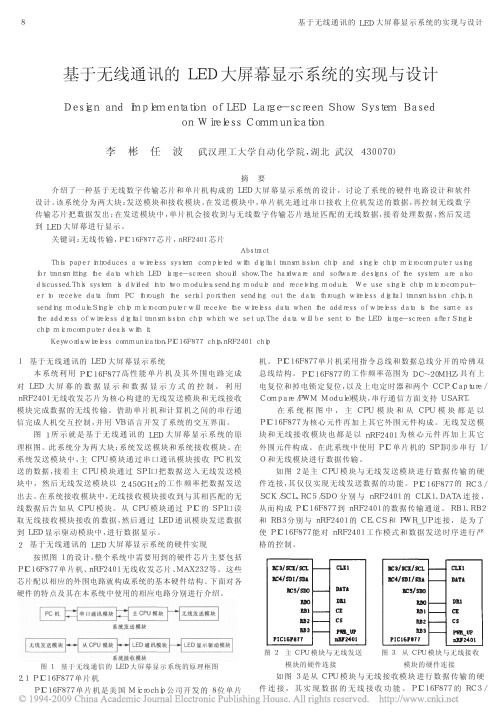

基于无线通讯的LED大屏幕显示系统的实现与设计1基于无线通讯的LED大屏幕显示系统本系统利用PIC16F877高性能单片机及其外围电路完成对LED大屏幕的数据显示和数据显示方式的控制,利用nRF2401无线收发芯片为核心构建的无线发送模块和无线接收模块完成数据的无线传输。
借助单片机和计算机之间的串行通信完成人机交互控制,并用VB语言开发了系统的交互界面。
图1所示就是基于无线通讯的LED大屏幕显示系统的原理框图。
此系统分为两大块:系统发送模块和系统接收模块。
在系统发送模块中,主CPU模块通过串口通讯模块接收PC机发送的数据,接着主CPU模块通过SPI口把数据送入无线发送模块中,然后无线发送模块以2.450GHz的工作频率把数据发送出去。
在系统接收模块中,无线接收模块接收到与其相匹配的无线数据后告知从CPU模块。
从CPU模块通过PIC的SPI口读取无线接收模块接收的数据,然后通过LED通讯模块发送数据到LED显示驱动模块中,进行数据显示。
2基于无线通讯的LED大屏幕显示系统的硬件实现按照图1的设计,整个系统中需要用到的硬件芯片主要包括PIC16F877单片机、nRF2401无线收发芯片、MAX232等。
这些芯片配以相应的外围电路就构成系统的基本硬件结构。
下面对各硬件的特点及其在本系统中使用的相应电路分别进行介绍。
图1基于无线通信的LED大屏幕显示系统的原理框图2.1PIC16F877单片机PIC16F877单片机是美国Microchip公司开发的8位单片机。
PIC16F877单片机采用指令总线和数据总线分开的哈佛双总线结构。
PIC16F877的工作频率范围为DC~20MHZ,具有上电复位和掉电锁定复位,以及上电定时器和两个CCP(Capture/Compare/PWMModule)模块,串行通信方面支持USART。
在系统框图中,主CPU模块和从CPU模块都是以PIC16F877为核心元件再加上其它外围元件构成。
基于信息化教学《无线智能LED控制——事件处理应用》课程设计案例【摘要】本文通过介绍《无线智能LED控制——事件处理应用》课程设计案例,旨在帮助读者了解信息化教学在实际课程中的应用。
在将介绍课程背景以及设定的目标;在将详细概述课程内容,设计教学方案,准备实验设备,安排实验步骤并分析实验结果;结论部分将总结课程并提出改进建议。
通过本文的阐述,读者将了解信息化教学在无线智能LED控制课程中的运用,为教学实践提供参考和借鉴。
【关键词】信息化教学、无线智能LED控制、事件处理应用、课程设计案例、课程背景介绍、课程目标设定、课程内容概述、课程教学方案设计、课程实验设备准备、课程实验步骤安排、课程实验结果分析、课程总结、课程改进建议。
1. 引言1.1 课程背景介绍在传统的LED灯具控制方式中,通常需要通过有线连接或者物理按键来控制LED的开关和亮度。
而无线智能LED控制技术则可以通过无线通信技术,如蓝牙、Wi-Fi等,实现对LED灯具的远程控制和智能调节。
这种技术不仅提高了LED灯具的控制便利性,还可以实现智能家居系统的智能化和自动化。
本课程旨在通过实践操作,让学生了解无线智能LED控制技术的原理和应用,掌握LED灯具的事件处理方法,培养学生的实际操作能力和创新思维,为他们未来的科研和工程实践奠定基础。
通过学习本课程,学生将能够深入了解智能照明技术的发展趋势,掌握相关技术的实践能力,为未来的职业发展打下坚实基础。
1.2 课程目标设定课程目标设定是确定本课程的教学目标和学习目标,旨在指导学生在学习过程中的学习方向和目标,从而更好地完成课程学习任务。
本课程《无线智能LED控制——事件处理应用》的目标设定主要包括以下几点:1. 让学生掌握无线智能LED控制技术的基本原理和应用方法,理解LED灯光控制系统的工作原理和相关知识;2. 帮助学生掌握事件处理的基本概念和方法,了解事件驱动编程的特点和应用场景;3. 培养学生独立思考、分析和解决实际问题的能力,提高学生的实践操作能力和团队协作能力;4. 培养学生创新意识和实践能力,激发学生对智能控制技术的兴趣和热情,为学生未来的就业和职业发展打下基础。

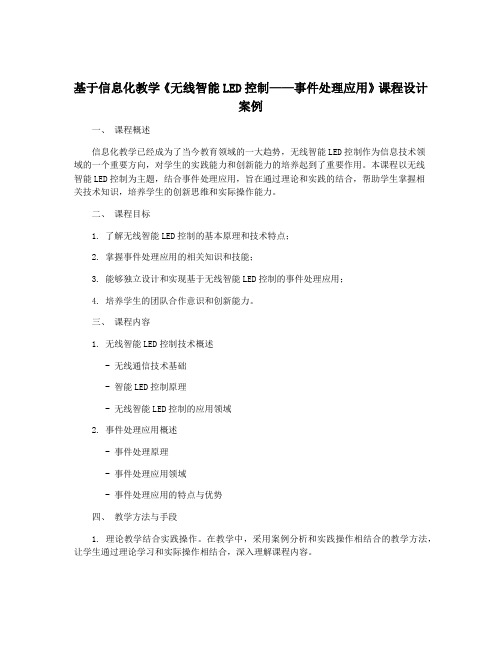

基于信息化教学《无线智能LED控制——事件处理应用》课程设计案例一、课程概述信息化教学已经成为了当今教育领域的一大趋势,无线智能LED控制作为信息技术领域的一个重要方向,对学生的实践能力和创新能力的培养起到了重要作用。
本课程以无线智能LED控制为主题,结合事件处理应用,旨在通过理论和实践的结合,帮助学生掌握相关技术知识,培养学生的创新思维和实际操作能力。
二、课程目标1. 了解无线智能LED控制的基本原理和技术特点;2. 掌握事件处理应用的相关知识和技能;3. 能够独立设计和实现基于无线智能LED控制的事件处理应用;4. 培养学生的团队合作意识和创新能力。
三、课程内容1. 无线智能LED控制技术概述- 无线通信技术基础- 智能LED控制原理- 无线智能LED控制的应用领域2. 事件处理应用概述- 事件处理原理- 事件处理应用领域- 事件处理应用的特点与优势四、教学方法与手段1. 理论教学结合实践操作。
在教学中,采用案例分析和实践操作相结合的教学方法,让学生通过理论学习和实际操作相结合,深入理解课程内容。
2. 多媒体教学。
利用多媒体技术辅助教学,展示相关实验操作、案例分析、应用展示等内容,提高学生的学习效果。
3. 小组合作学习。
鼓励学生在小组内展开讨论和合作,形成共同探讨、共同实践的氛围,培养学生的团队合作意识和实际操作能力。
五、课程评价与考核1. 平时表现。
包括课堂讨论、实验操作、作业完成等,占总成绩的40%。
2. 期中实验报告。
要求学生根据老师提供的实验题目和要求,独立设计并完成实验,并撰写实验报告,占总成绩的30%。
3. 期末课程设计。
学生必须完成一个关于无线智能LED控制与事件处理应用的综合设计项目,介绍项目的背景、目的、方法、实施过程以及实现效果,同时要进行现场展示,占总成绩的30%。
六、教学资源1. 教学硬件设备。
包括无线通信模块、智能LED灯具、无线控制终端等相关硬件设备。
2. 教学软件。
基于无线传输的多功能LED书写显示屏设计【摘要】:本课题设计运用了一种以单片机为控制器的LED点阵书写显示屏系统的设计。
该设计主要包括三大系统:无线传输系统、LED书写点阵屏系统及LED点阵显示屏系统。
在单片机控制下,由16个8×8LED点阵模块组成的32×32LED点阵模块为书写屏的设计,用感光性能优良的光敏三极管为完成信号采集功能的光笔等,实现了点亮、划亮、反显、整屏擦除、笔画擦除、连写多字等书写功能。
书写屏系统和显示屏系统二者通过无线连接。
通过光笔在书写区书写,即可在彩色点阵显示区显示,并可通过按键操作。
并给出了各个硬件的设计和其原理图,写出软件总流程图。
该设计具有设计简单,字符清晰等特点。
此外,LED点阵显示屏还设有U盘插口,可向点阵显示区传输文本、图片信息。
关键字:单片机、无线传输、书写点阵、显示屏【Abstract】:This topic design USES a microcontroller as the controller of LED dot matrix display system design.The design mainly includes three systems: the wireless transmission system, LED lattice screen writing system and LED dot matrix display system.Under MCU control, composed of 16 8 x 8 led dot matrix module of 32 x 32 led dot matrix module for the design of the writing screen, with good performance of photosensitive photosensitive triode to complete signal acquisition function of the light pen, such as realizes the light, scratched, reverse video, the whole screen to erase, write functions such as stroke erased, even write more words.Writing screen system and display system through a wireless connection.Through light pen writing, the writing area in color dot matrix display area, and through the keystrokes.And gives the hardware design and its principle diagram and software flow chart of the total.This design has simple design, clear character, etc.In addition, LED dot matrix display screen is equipped with usb socket, to dot matrix display text, images, information transmission.Keyword:Microcontroller, wireless transmission, writing bitmap, display前言作为一种新型的发光体,LED自诞生以来就倍受关注。
基于SIM300的无线LED显示屏控制系统设计曹淑宽【期刊名称】《现代计算机(专业版)》【年(卷),期】2011(000)015【摘要】While LED display is widely used, as well as the advantages of GPRS network coverage nationwide, puts forward wireless LED display control system solutions based on GPRS technology. It describes the system architecture, hardware and software design and t%针对目前LED点阵显示屏的广泛应用以及GPRS网络全国覆盖的优势,提出基于GPRS技术的无线LED显示屏控制系统方案。
详细介绍控制系统的系统结构、软硬件设计过程和通信协议的制定。
此设计在多LED显示屏组网控制,而LED屏又分布范围较广时优势较明显,可以拓宽LED显示屏的应用领域,具有一定的应用价值。
【总页数】4页(P73-76)【作者】曹淑宽【作者单位】广州大学华软软件学院,广州510320【正文语种】中文【中图分类】TP273【相关文献】1.基于ARM的无线LED显示屏控制系统设计 [J], 刘先彪;赵军;孙承奇2.基于KW01的单行LED显示屏控制系统设计 [J], 陈云锦;李昌贤;吴文斌;焦金涛;余文森3.基于ARM11的无线彩色LED显示屏的控制系统设计 [J], 邓宏贵;高小龙;李明辉;赵俊值4.基于无线网络的LED显示屏控制系统的设计与应用 [J], 蒋熹5.LED显示屏无线控制系统设计与实现 [J], 漆世钱因版权原因,仅展示原文概要,查看原文内容请购买。
基于SIM300的无线LED显示屏控制系统设计与实现随着技术的进展与提高,大型LED 显示屏已广泛应用于各类公共场所,用于显示文字、图形、视频图像等多媒体信息。
在城市信息现代化建设中,LED 显示屏成为现代信息传扬的重要媒体之一。
随着户外LED 屏数量的剧增和用法范围的扩大,对LED 显示屏的管理与控制提出了新的要求。
1 系统工作原理
本系统主要由上位机和下位机组成。
上位机为安装有LED 屏管理软件而且能衔接Internet 或GPRS 网络的设备,例如PC、移动设备等。
下位机为以控制模块为主的LED 屏无线控制器。
系统拓扑结构1 所示。
系统主要利用GPRS 模块作为无线Modem,实现了LED 显示屏无线控制器(作为客户端)拨号上网,与Internet 网络上的上位机(作为服务端)举行TCP 无线通信,实现数据传输,完成对LED 屏的无线数据更新。
2 下位机硬件设计
2 所示,LED 屏无线控制器主要由四部分组成:、GPRS 模块、AVR 单片机控制模块、LED显示屏。
2.1 AVR 单片机控制模块
为了保证通信数据的实时性和效率,又能兼顾驱动LED 显示屏,所以本模块采纳的是拥有双串口的ATMEL 公司的ATmega 162.它是一款基于AVRRISC 的低功耗的8 位单片机,其稳定性、牢靠性十分高,能适应各种环境,适用于各种不同的无线LED 显示屏用法环境。
本模块主要处理GPRS 模块接收到的信息,并将接收到的屏显信息传送给LED 屏,同时通过串口发出AT 命令监视GPRS 模块是否有新消
