第四章电气控制线路设计基础PPT精品文档54页

  • 格式：ppt
  • 大小：912.50 KB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

完整版电气控制设计基础PPT课件

完整版电气控制设计基础PPT课件
⑥. 对要求大范围无级调速，且要求经常 起动、制动、正反转的生产设备，则可选用带 调速装置的直流电动机或带变频调速装置的鼠 笼式异步电动机。
§4-1 电气控制线路设计的基本内容
机电设备电气控制线路设计的基本步骤:
一.拟定技术条件（任务书） 二.选择传动形式与控制方案 三.选择电动机
1.电动机类型的选择 2.电动机额定功率的选择
§4-1 电气控制线路设计的基本内容
类比法 是调查研究经过长期运行考验的
同类型或相近类型的生产机械所选用的电动机的 额定功率，再考虑不同工作条件的影响，来确定 所需电动机的额定功率。
确定电动机额定功率的实用方法比较简单， 但有一定的局限性，它们不能考虑到具体生产机 械的实际工作特点，在合理选用时还需要有一定 的实际运行经验和设计经验。因此，用实用方法 选择的电动机，最好再通过实验进行校验。
⑸机电设备主要的电器元件（如电动机、执行 电器和行程开关等）的布置草图。
总之，设计技术条件（任务书）要由参与 设计的各方面人员根据所设计的机电设备的总 体技术要求共同探讨拟定的。
§4-1 电气控制线路设计的基本内容
机电设备电气控制线路设计的基本步骤: 一.拟定技术条件（任务书） 二.选择传动形式与控制方案
§4-1 电气控制线路设计的基本内容
TPΒιβλιοθήκη TPn n1 n2
TP T
P
n n1 n2
在选择电动机的调速方案时，要使电动机的 调速特性与负载特性相适应，以求得电动机充分 合理的应用。
§4-1 电气控制线路设计的基本内容
例如，双速笼型异步电动机，当定子绕组由 △形联结改接成 YY联结时，转速增加一倍,而功
§4-1 电气控制线路设计的基本内容
机电设备电气控制线路设计的基本步骤: 一.拟定技术条件（任务书） 二.选择传动形式与控制方案

电气控制电路基础课件

电气控制电路基础课件
“图号”和分隔符“／” 当某一元件相关的各符号元素出现在只有一张图纸的不同图区时，索引代号只用
“图区”表示。 如图2－1图区9中的KA常开触点下面的“8”即为最简单的索引代号。它指出了继
电器KA的线圈位置在图区民 图2－1中接触器KM线圈及继电器KA线圈下方的文字是接触器 KM和继电器KA相应触点的索引。 电气原理图中，接触器和继电器线圈与触点的从属关系使用右图表 示。即在原理图中相应的线圈的下方，给出触点的图形符号，并在下面标
用的。 ．
控制线圈接线 控制线圈
主触点接线
控制线圈接线
时间继电器
•SIRIUS 3RP1时间继电器
• 在自动控制系统中，需要有瞬时动作的继电 器。也需要延时动作的继电器。时间继电器 就是利用某种原理实现触头延时动作的自动 电器，经常用于按时间原则进行控制的场合。 其种类主要有电磁阻尼式、空气阻尼式、晶 体管式和电动机式。
• 接触器按其主触点控制的电路中的 电流分为直流接触器和交流接触器。
接触器和继电器构造
接触线
继电器
• 继电器是一种根据某种物理量的变化，使其自身的执行机构动作的电器。 它既可以用来改变控制线路的工作状态，按照预先设计的控制程序完成预 定的控制任务；也可以根据电路状态、参数的改变对电路实现某种保护。
中间继电器
主触点接线
•
电磁继电器主要包括电流继电器、
电压继电器相中间继电器。选用时
主要依据继电器所保护或所控制对
象对继电器提出的要求，如触头的
数量、种类，返回系数，控制电路
的电压、电流、负载性质等。出于
继电器触头容量较小，所以经常将
被头并联使用。有时为增加触头的
分断能力，也有把触头串联起来使

《基本电气控制线路》PPT课件

《基本电气控制线路》PPT课件

SB SB1
KM2KM1
断开
KM1 SB2
闭合
闭合 KM2
当电机正转时， 按下反转按钮SB2
先断开 KM1KM2
闭合
停止正转 电机反转
断电 通电
2.2.3 点动控制线路
2. 既能长期工作又能点动的控制电路
按下启动按钮，电动机运转，松开启动按钮 ，
电动机停转。
FR
~ SB1
SB2
KM
SB3 点动按钮SB3的作用： (1) 使接触器线圈KM通电；
启动按钮 SB1 SB2
KM
M
停止按钮
3~ (b)原理图
热继电器 动断触点
FR KM
接触器 线圈
接触器 辅助触点
电动机的保护电机长动教学.swf
保险丝 短路保护 QS
一、直接启动
热继电器 动断触点
FU
主 电
KM
..
路
FR
控制电路 SB1 SB2
FR KM
路控 制 电
热继电器 过载保护
M 3~
KM 接触器 零压、欠压保护
(2) 使线圈KM不能自锁。
制
. . SB1 SB2 KM
电
M 自锁 KM 3~
通电
(2) 控制原理
停车 QQS FU
主
电 KM
路
FR
转停动转
..
M 3~
按下停止按钮SB1 , KM线圈断电 KM主触点断开, 电动机停转。
KM辅助触点断开，取消自锁。
FR 路 控
制
. . SB1 SB2 KM
电
通断电 KM
去掉KM辅助触点, 实现点动控制。
KM辅助触点闭合自锁。 松开启动按钮SB2

电气控制基本线路优秀课件

电气控制基本线路优秀课件

4. 三相笼型异步电动机的制动
三相异步电动机从切断电源到完全停止旋转的过程中，由 于惯性的存在总要经过一段时间才能实现。这样往往不能满 足某些生产机械的工艺要求。所以常常采用一些使电动机在 切断电源后能迅速停车的措施称为制动。异步电动机的制动 方法有两大类：机械制动和电气制动。
1）机械制动
利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。 常用的方法有电磁抱闸和电磁离合器制动。
1）手动正转控制线路
铁壳 开关 正转 控制 线路
2）点动正转控制线路(手松就停止转动)
点 动 正 转 控 制 线 路
3）具有自锁的正转控制线路
具有自锁的控制线路不仅能使电动机连续运转，并具短路保护 及欠压、失压保护。
接 触 器 自 锁 正 转 控 制 线 路
具有 过载 保护 自锁 正转 控制 线路
4）接触器联锁的正反转控制线路
控制安全不会因触头熔焊而造成短路，但操作不方便。
接触器联锁的正反转控制线路
5）按钮联锁的正反转控制线路
同接触器联锁电路不同的是其操作方便了但是触头熔焊时会引 起短路。
按钮联锁的正反转控制线路
6）按钮、接触器双重联锁的正反转控制线路
该电路兼有两种联锁控制电路的优点，线路操作方便，工作安 全可靠。广泛用于电力拖动系统中。
2）Y-△降压启动控制线路
电路特点：简便经济，故使用比较普遍。
时间 继电 器自 动控 制Y△降 压启 动线 路
3）练习题：
试设计电器控制线路，要求：第一台电动机启动 10s后，第二台电动机自动启动，运行5s后，第一台 电动机停止，同时第三台电动机自动启动，运行15s 后，全部电动机停止。画出其电气控制线路图。
（1）反接制动

《电气控制线路》课件

《电气控制线路》课件

保险丝
保险丝是一种常见的电控元件，用于保护电路 不受过流等电气故障的影响。
电控线路设计方法
1
线路设计注意事项
2
分析电控Байду номын сангаас路设计常见问题，介绍注
意事项和技巧，帮助你节省时间，提
高设计效率。
3
线路设计步骤
介绍了电控线路设计的一般步骤，包 括设计前准备、电路设计和电路绘制。
线路设计实例
通过实例让你更好地掌握电控线路的 设计方法和技巧，使你能够更好地应 对实际工作中的问题。
学习收获
总结了本课程的收获，让 你更好地掌握电控线路设 计和故障排查技能。
下一步行动计划
提出了下一步的行动计划， 帮助你在实践中更好地应 用电气控制线路的知识。
电控系统故障排除
1
故障现象分析
介绍电控系统故障中常见的故障现象，如电机振动、烧坏元件等，并给出分析方 法。
2
故障排除方法
介绍了电控系统故障的排查方法，如焊接方法、测量方法和替换故障元件等。
3
故障案例分析
通过实例，帮助你更好地了解电控系统故障的排查和处理方法。
总结
课程回顾
回顾了本课程的主要内容， 强调了电气控制线路设计 和故障排查的重要性。
《电气控制线路》PPT课 件
本课程将介绍电气控制线路的基本知识、组成、设计方法和故障排除。适合 电气工程师和爱好者学习，帮助你掌握电气控制线路设计和故障排查的技能。
课程介绍
课程概述
介绍电气控制线路的基本知识和组成。
课程目标
掌握电气控制线路的设计方法和故障排除技能。
学习内容
从基础的电气知识到电控系统的设计与故障排除。
基本电气知识

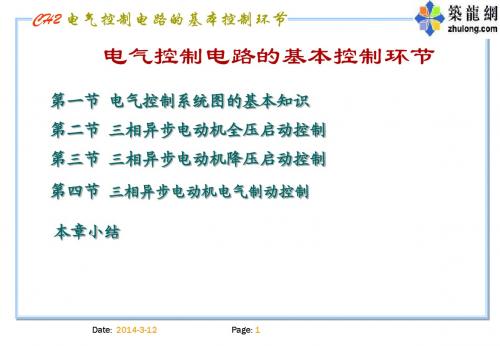

电气控制电路基本控制环节PPT54页

电气控制电路基本控制环节PPT54页
M 3～ QS
L1 L2 L3 FR
SB2 SB1 KM1
R
FU1
KM2 KM2
KM1 KT KM1
KM2
KM1
KT
KM2
主电路
Page: 41
控制电路
二、星形——三角形降压启动控制
指电动机起动时，把定子绕组接成星形，以降低 起动电压，减小起动电流；待电动机起动后，再把定 子绕组改接成三角形，使电动机全压运行。 Y—△起动只能用于正常运行时为△形接法的电动机。
M 3～
M 3 ～
开启式负荷开关控 制
自动空气开关 控制
Date: 2014-3-12
Page: 11
一、单向旋转控制
2.点动控制 电气原理图：
L1 L2 L3 FU1 QS FU2
工作原理：
启动： 按下起动按钮SB→接触器KM线圈得电→KM 主触头闭合→电动机M启动运行。 停止： 松开按钮SB→接触器KM线圈失电→KM 主触头断开→电动机M失电停转。
FR
SB3 SB1
KM1 SB2
KM2
SB2
SB1
KM1
KM2
控制电路
Date: 2014-3-12
Page: 35
2.按钮控制正反转控制电路
接触器、按钮双重联锁控制
控制电路： 工作原理： 优点：安全可靠，操 作方便
FU2 FR SB3 KM1 SB1 SB2 KM2 SB1 KM1 SB2 KM2
L1 L2 L3
FU1
SB3 SB1 KM1
SB4 SB2 KM2 KM1
KM1
FR1
M1 3～ M2 3～
KM2 FR2
KM1
KM2
主电路

电气控制线路ppt课件

《机械电气控制及自动化》
自锁与互锁的控制
机械工程学院
第四章 电气控制线路
松开起动按钮SB2时，虽 然SB2这一路已断开，但KM线 圈仍通过自身常开触头这一 通路而保持通电，使电动机 继续运转，这种依靠接触器 自身辅助触头而保持通电的 现象称为自锁，这对起自锁 作用的辅助触头称为自锁触 头，这段电路称为自锁电路。
《机械电气控制及自动化》
机械工程学院
第四章 电气控制线路
电气安装接线图
与图4.1对应的CW6132普通车床电气安装接线图。
图4.4 CW6132普通车床电气安装接线图
《机械电气控制及自动化》机械工 Nhomakorabea学院第四章 电气控制线路
4-3 电气控制电路根本控制规律
自锁与互锁的控制 点动与连续运转的控制 多地联锁控制 顺序控制 自动往复循环控制
动力电路、控制和信号电路应分别绘出： 1、动力电路——电源电路绘成水平线；受电的动力设备(如电动机 等)及其保护电器支路，应垂直电源电路画出。 2、控制和信号电路——应垂直地绘于两条水平电源线之间，耗能 元件(如线圈、电磁铁、信号灯等)应直接连接在接地或下方的水于电源 线上，控制触头连接在上方水平线与耗能元件之间。
《机械电气控制及自动化》
机械工程学院
第四章 电气控制线路
电器布置图
电器布置图根据电器元件的外形尺寸绘出，并标明各元件间距尺寸。控制盘内 电器元件与盘外电器元件的联接应经接线端子进展，在电器布置图中应画出接线端 子板并按一定顺序标出接线号。
图4.3 CW6132普通车床电气设备安装布置图
《机械电气控制及自动化》
接触器索引表中各栏含义：
左栏
中栏
右栏
主触头所在图区号 辅助动合触头所在图区号 辅助动断触头所在图区号

电气控制电路-ppt课件


❖ 延边三角形起动的优点与星一 三角形接法相比，兼顾 了二者优点，与自耦变压器接法相比，结构简单，因而 这种减压起动的方式得到越来越广泛的应用。
❖ 综合以上几种起动电路，可见一般均采用时间继电 器，按照时间原则切换电压实现减压起动。由于这种电 路工作可靠；受外界因素如负载、飞轮转动惯量以及电 网电压变化时的影响较小；电路及时间继电器的结构都 比较简单，因而在电动机起动控制电路中多采用时间控 制其起动过程。
2.3.3.2 自耦变压器降压起动控制电路
电路工作原理如下：首先合上电源开关 QS 。
2.3.3 Y- △降压起动控制电路
Y- △降压起 动是指电动机起 动时，把定子绕 组接成星形，以 降低起动电压， 限制起动电流， 待电动机起动后， 再把定子绕组改 接为三角形，使 其全压运行。右 图为按照时间控 制的Y- △降压起 动控制电路演示。
二 电气原理图 电气原理图用图形
和文字符号表示电路 中各个电器元件的连 接关系和电气工作原 理，它并不反映电器 元件的实际大小和安 装位置。如右图所示。
CW6132 型普通车床的电气原理图
二 电气原理图
1. 电气原理图一般分为主电路、控制电路和辅助电路 3 个部分。 2. 电气原理图中所有电器元件的图形和文字符号必须符合国家 规定的统一标准。 3. 在电气原理图中，所有电器的可动部分均按原始状态画出。 4. 动力电路的电源线应水平画出；主电路应垂直于电源线画出； 控制电路和辅助电路应垂直于两条或几条水平电源线之间；耗能 元件（如线圈、电磁阀、照明灯和信号灯等）应接在下面一条电 源线一侧，而各种控制触点应接在另一条电源线上。 5. 应尽量减少线条数量，避免线条交叉。
电气控制技术
基本电气控制电路
2.1 电气图概述 2.2 基本控制规律 2.3 降压起动控制电路 2.4 制动控制电路 2.5 调速控制电路

电气基本控制线路(PPT83页)

（一）单向旋转控制
4．连续与点动混合控制 ✓开关切换 ✓按钮切换
Date: 2020/4/22
Page: 12
项目三 电气基本控制线路
（一）单向旋转控制
4．连续与点动混合控制 ✓开关切换
点动控制：SA断开
L1 L2 L3
Q
FU1
KM FR
M 3～
主电路
FU2 FR
SB2 KM
SB1 SA
KM
控制电路
Page: 1
项目三 电气基本控制线路
一、电气控制线路的基本知识
电动机常见的基 本控制线路：
点动控制线路
正转控制线路
正反转控制线路
位置控制线路
顺序控制线路 多地控制线路 降压启动控制线路 调速控制线路
制动控制线路
Date: 2020/4/22
Page: 2
项目三 电气基本控制线路
二、三相异步电动机全压启动控制
项目三 电气基本控制线路
项目二 电气控制基本线路
一、 电气控制线路的基本知识
二、 三相异步电动机全压启动控制 三、 三相异步电动机降压启动控制
四、 三相绕线式异步电动机启动控制 五、 双速异步电动机变速控制 六、 三相异步电动机电气制动控制 七、 直流电动机控制 本项目小结
Date: 2020/4/22
M 3 ~
主电路
Date: 2020/4/22
Page: 23
FU2 FR SB2 SB1 KM
KM
控制电路
项目三 电气基本控制线路
2.按钮控制正反转控制电路
✓基本控制电路
➢主电路： ➢控制电路： ➢工作原理： ➢缺点：
L1 L2 L3
Q

《电气控制设计基础》PPT课件


速和功率都增加了一倍，而电动机所输出的转矩
却保持不变，故适用于恒转矩传动。再如，他励 直流电动机改变电压调速的方法属于恒转矩调速； 而改变励磁的调速方法属于恒功率调速。
§4-1 电气控制线路设计的基本内容
机电设备电气控制线路设计的基本步骤: 一.拟定技术条件（任务书） 二.选择传动形式与控制方案
1. 电力拖动方式的确定 2. 调速方式的确定 3. 负载特性 4. 起动、制动和反向要求 许多机电设备主轴的起动、停止、正反转 运动，只要条件允许最好要由电动机来完成。
§4-1 电气控制线路设计的基本内容
3.电动机额定转速的选择
额定功率相同时，额定转速高的电动机体
积小、价格便宜，且效率和功率因数也高，因 此选用高速电动机较为经济。但如果生产机械 所需转速较低，而且电动机转速很高，就会使 减速机构的结构复杂。因此应通过综合分析来
确定电动机的额定转速。
一般中小型设备：
§4-1 电气控制线路设计的基本内容
机电设备电气控制线路设计的基本步骤: 一.拟定技术条件（任务书） 二.选择传动形式与控制方案 1. 电力拖动方式的确定 2. 调速方式的确定 3. 负载特性
§4-1 电气控制线路设计的基本内容
3. 负载特性
机电设备的各个工作机构，可具有各 不相同的负载特性[P=f(n)，T=f(n)],主要 分为恒转矩型和恒功率型。如车床的主轴、 龙门刨工作台的传动等为恒功率负载，而 机床的进给则为恒转矩负载。
⑴.确定电动机额定功率的方法：
计算法
统计法
类比法
§4-1 电气控制线路设计的基本内容
⑴.确定电动机额定功率的方法： 计算法 根据机械负载变化的规律，绘制 电动机的负载图，然后依此计算电动机的温升曲 线，从而确定电动机的额定功率。 通过对相同类型的生产机械所选 用的电动机的额定功率进行统计和分析，从中找 出电动机额定功率与生产机械主要参数间的关系， 得到相应的电动机的额定功率的计算方法，作为 选用电动机额定功率的主要依据。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7）防止触点竞争现象
ts<t1 反身关闭失败
恢复关闭时间ts
断开时间t1
反身关闭电路
电气设计的一般原则
• 保证控制线路工作的可靠性 8）防止寄生电路：控制电路在正常工作或事故情况 下，发生意外接通的电路
9）根据电网容量和电压、频率波动范围以及允许的 冲击电流等决定电动机的启动方式
电气设计的一般原则
电气设计的一般原则
•最大限度地实现生产机械和工艺对电气控 制线路的要求
•在满足生产要求的前提下，力求使控制线 路简单、经济
1)尽量选用标准的、常用的或经过实际考验 过的环节和线路 2)尽量缩短连接导线的数量和长度 3)尽量减少电器的数量，采用标准件，尽可 能选用相同型号的电器元件，以减少备用量
电气设计的一般原则
• 分散控制与集中控制
• 工艺要求：手动调整、工序变更、系统检测、 运动之间的联锁、安全保护、故障诊断、信 号指示、照明、人机关系
电气设计的主要内容
• 时间控制方式：时间继电器、PLC或微机延 时，时间原则控制
• 速度控制方式：利用速度继电器或测速发电 机，速度原则的控制。
• 电流控制方式：电流继电器 • 行程控制方式：行程开关或接近开关，位置 控制
电气设计的主要内容
电气设计的一般内容
①拟定电气设计任务书(技术条件)； ②确定电力传动方案和控制方案； ③选择传动电动机； ④设计电气原理图(包括主、辅助电路)； ⑤选择电气元件，制定电气元件或装置易损件及备用 件的明细表； ⑥设计操作台、电气柜、电气安装板以及非标准电器 和专用安装零件； ⑦绘制电气装配图和接线图； ⑧编写电气原理说明书和使用说明书。
• 保证控制线路工作的可靠性
4)容量不够增加接触器或中间继电器，并联触点增 加电路接通的可靠性，串联触点增加电路断开的可 靠性
5）频繁操作的可逆线路中，正反向接触器应加重型 接触器，应有电气和机械的联锁
6）避免许多电气依次动作才能接通另一电器的控 制线路
电气设计的一般原则
• 保证控制线路工作的可靠性
电气设计的一般原则
• 操作和维修方便
备用触头，备用电器元件，以便检修、调 整；
设置电气隔离，避免带电检修； 控制机构应操作简单、便利，从自动控制
转换到手动控制等； 设置多点控制，便于调试；
电气设计的一般原则
• 保证控制线路工作的可靠性
1)选用的电器元件要可靠、牢固、动作时间少、抗 干扰性能好 2)正确连接电器的线圈 3)正确连接电器的触点
电气设计的一般原则
同一电器的常开和常闭辅助触点要等电位连接
避免电器触点断开时产生飞弧造成电源短路
电气设计的一般原则
电器的联锁触点接在线圈的左端，线圈的右端直接接 电源，减少线圈内产生虚假回路的可能性，简化电气 柜的出线
率、负载特性、调速范围和方法，对起动、反向和制动控制的要求等)。
•生产机械主要电气设备(如电动机、执行电器和行程开关等的布置草
图和参数)。
电气设计的主要内容
电气传动系统：电动机，电源，控制器
电 •电动机的种类、数量
气 传
•调速性能
动 方
•负载特性
案 •起动、制动和反向要求
电气设计的主要内容
电气控制方案 • 通用化与专用化
热继电器具有反时限特性，受到短路电流冲击不会 瞬时动作，需要与熔断器或过流继电器配合使用
电气设计的一般原则
二、电压型保护 失压 危害：电机自动起动可能造成人身事故或设备事故
(a)按钮控制
(b)主令控制器控制
电气设计的一般原则
二、电压型保护 弱磁
直流并励电动机、复励电动机在磁场消失时，会引 起电动机“飞车”。
常用低压电器
1 电气设计的主要内容 2 电气设计的一般原则 3 电气控制线路的经验设计法 4 电气控制线路的逻辑设计法 5 电气控制线路工艺设计基础
电气设计的主要内容
电气设计的主要内容
①确定拖动方案和选Байду номын сангаас电动机，前者是指选择 交流拖动方案还是直流拖动方案；后者是指选 择电动机的型号及容量。
②设计电气自动控制线路，选择电器元件和设 计电气原理图、装配图及接线图。
电气设计的主要内容
拟定电气设计任务书
•供电系统的电压等级、频率、容量及电流种类。
•操作方面的要求(如操作台的布置，操作按钮的设置和作用，测量仪表
的种类、故障报警和局部照明要求等)。
•电气控制的特性，(如电气控制的基本方式，自动工作循环的组成， 动作程序，限位设置，电气保护及联锁条件等)。
•电力拖动的基本特性，(如电动机数量和用途，主要电动机的额定功
• 起动按钮和停止按钮直接连接，减少一次引出线 • 同一电器的不同触点应尽量具有更多的公共接线， 减少导线数和缩短导线的长度
4)尽量减少不必要的触点，简化电路 5)利用逻辑代数进行化简
电气设计的一般原则
合并同类触点
利用转换触点
利用半导体二极管的单向导电性有效减少触头数
电气设计的一般原则
•不必要的电路尽量不通电以节约电能，延长电路的 使用寿命
电气设计的一般原则
•一、电流型保护 过流
过流原因：不正确的 启动和过大负载
危害：损坏电机换向 器，过大的转矩使机 械转动部件受损
容易产生过流的应用： 频繁起动和正反转重 复短时工作的电机
电气设计的一般原则
•一、电流型保护
过载 电动机长期超载运行，其绕组的温升将超过允许值 而损坏，所以应设过载保护环节。此种保护多采用 热继电器为保护元件。
•弱磁保护一般采用弱磁继电器（欠电流继电器 ） •弱磁继电器的吸合值整定为额定励磁电流的0.8倍 •释放值为最小励磁电流的0.8倍
电气设计的一般原则
极限保护 直线运动的生产机械常设置有极限保护环节，如上、 下极限，前、后极限保护等。 一般由行程开关的常闭触头来实现。
其他保护 •根据生产机械的不同要求 •设置温度、水位、欠压等保护环节
• 控制线路工作的安全性
一、电流型保护 1.短路保护 2.过电流保护（KI电流值一般不超过2.5Ie ） 3.过载保护（电流通常在1.5 Ie以内） 4、欠电流保护（弱磁保护）
二、电压型保护 1. 失压保护 2.欠电压保护 3.过电压保护 4. 其它保护
电气设计的一般原则
•一、电流型保护
短路
短路电流引起电器设备绝缘损坏和产生强大的电动 力，使电机和电路中的各种电器设备产生机械性损 坏，因此当电路出现短路电流时，必须迅速而可靠 地断开电源
