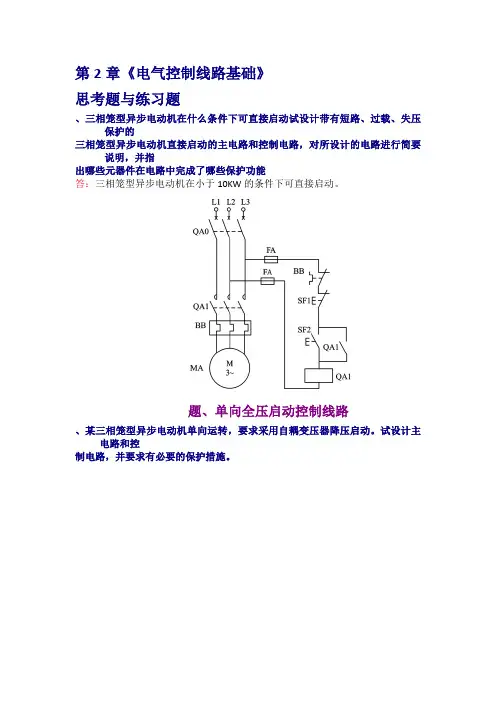

第2章《电气控制线路基础》思考题与练习题、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在小于10KW的条件下可直接启动。
题、单向全压启动控制线路、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。
试设计主电路和控制电路，并要求有必要的保护措施。
、自耦变压器降压启动控制线路、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA、某三相笼型异步电动机可正反向运转，要求降压启动。
试设计主电路和控制电路，并要求有必要的保护。
、星形-三角形降压启动方法有什么特点并说明其适用场合?答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式来限制启动电流。
星形-三角形降压启动的特点：1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。
2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。
3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。
4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。
星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。
、软启动器的启动和停车控制方式一般有哪些?与其他的启动方式相比有什么优点?答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。

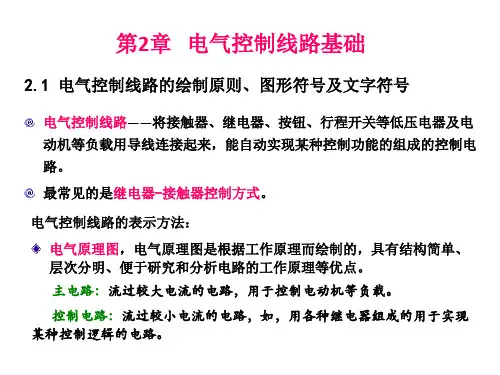

第二章电气控制线路基础习题2-1 问答题2-1-1 电气系统图主要有哪些？各有什么作用？2-1-2 在电气原理图中，QS、FU、KM 、KA、KT、KS、FR、SB 各代表什么电器元件？2-1-3 什么叫自锁、互锁？如何实现？2-1-4 在正、反转控制线路中，为什么要采用双重互锁？2-1-5 三相笼型异步电动机常用的降压起动方法有几种？2-1-6 鼠笼异步电动机降压启动的目的是什么？重载时宜采用降压起动吗？2-1-7 三相笼型异步电动机常用的制动方法有几种？2-1-8 什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？2-1-9 在接触器正反转控制线路中，若正反向接触器同时得电，会发生什么现象？2-1-10 既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。
2-1-11．试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC 控制，还需要中间继电器吗，为什么？2-1-12.什么叫降压起动？常用的降压起动方法有哪几种？2-1-13 叙述按时间原则进行能耗制动的控制电路的工作原理。
2-1-14 在电动机可逆运行的控制电路中，为什么必须采用互连锁控制？有的控制电路已采用了机械互连锁，为什么还采用电气互连锁？2-1-15 什么是失电压、欠电压保护？采用什么元件实现失电压、欠电压保护？1-2-16 电动、长动在控制电路上的区别是什么？2-1-27 什么叫直接启动？直接启动有何优缺点？在什么条件下可允许交流异步电动机直接启动？2-1-28 软启动器的特点是什么？2-1-29 软启动器的启动和停车方式一般有哪些？与其他启动方式相比有什么优点？2-1-30 变频器有哪两种控制方式？请简要说明？2-1-31 变频主要有哪几部分组成？给用户提供的主要的外接接口是什么？2-1-32 通过书中图2-27 理解变频器的控制原理，掌握其使用方法？2-2 分析、设计题2-2-1 设计可从两地对一台电动机实现连续运行和点动控制的电路。
