单管放大电路实验报告.单管放大电路一、实验目的1.掌握放大电路直流工作点的调整与测量方法；2．掌握放大电路主要性能指标的测量方法；3．了解直流工作点对放大电路动态特性的影响；4．掌握射极负反馈电阻对放大电路特性的影响；5．了解射极跟随器的基本特性。

二、实验电路实验电路如图 2.1 所示。

图中可变电阻R W是为调节晶体管静态工作点而设置的。

三、实验原理1.静态工作点的估算将基极偏置电路V CC，R B1和R B 2用戴维南定理等效成电压源。

RB 2开路电压V BB V CC，内阻RB1RB 2R B R B1 // R B2则I BQV BB V BEQ，(1)( R E1R B R E2)I CQ I BQVCEQ VCC(R C R E1RE2)ICQ可见，静态工作点与电路元件参数及晶体管β均有关。

在实际工作中，一般是通过改变上偏置电阻RB1（调节电位器RW ）来调节静态工作点的。

RW 调大，工作点降低（ICQ 减小），RW 调小，工作点升高（ICQ 增加）。

一般为方便起见，通过间接方法测量I CQ，先测V E， I CQ I EQ V E /(R E1 R E2)。

2.放大电路的电压增益与输入、输出电阻(R C // R L )R i R B 1 // R B 2 // r be R O R Curbe式中晶体管的输入电阻r ＝r＋（β＋1） V /IEQ ≈r＋（β＋ 1）× 26/ICQ（室温）。

be bb′T bb′3.放大电路电压增益的幅频特性放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。

电压增益的大小与频率的函数关系即是幅频特性。

一般用逐点法进行测量。

测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。

由曲线确定出放大电路的上、下限截止频率f H、f L和频带宽度BW＝ f H－ f L。

实验三单管共射放大电路实验三单管共射放大电路一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图3－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图3－1 共射极单管放大器实验电路在图3－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）CEBEB E I R U U I ≈-≈电压放大倍数 beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be 输出电阻R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

竭诚为您提供优质文档/双击可除单管放大器实验报告实验总结篇一：单管放大电路实验报告单管放大电路一、实验目的1.掌握放大电路直流工作点的调整与测量方法；2．掌握放大电路主要性能指标的测量方法；3．了解直流工作点对放大电路动态特性的影响；4．掌握射极负反馈电阻对放大电路特性的影响；5．了解射极跟随器的基本特性。

二、实验电路实验电路如图2.1所示。

图中可变电阻Rw是为调节晶体管静态工作点而设置的。

三、实验原理1.静态工作点的估算将基极偏置电路Vcc，Rb1和Rb2用戴维南定理等效成电压源。

开路电压Vbb?Rb2Vcc，内阻Rb1?Rb2Rb?Rb1//Rb2则IbQ?Vbb?VbeQRb?(??1)(Re1?Re2)，IcQ??IbQVceQ?Vcc?(Rc?Re1?Re2)IcQ可见，静态工作点与电路元件参数及晶体管β均有关。

在实际工作中，一般是通过改变上偏置电阻Rb1（调节电位器Rw）来调节静态工作点的。

Rw调大，工作点降低（IcQ 减小），Rw调小，工作点升高（IcQ增加）。

一般为方便起见，通过间接方法测量IcQ，先测Ve，IcQ?IeQ?Ve/(Re1?Re2)。

2.放大电路的电压增益与输入、输出电阻?u???(Rc//RL)Ri?Rb1//Rb2//rbeRo?Rcrbe式中晶体管的输入电阻rbe＝rbb′＋（β＋1）VT/IeQ ≈rbb′＋（β＋1）×26/IcQ（室温）。

3.放大电路电压增益的幅频特性放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。

电压增益的大小与频率的函数关系即是幅频特性。

一般用逐点法进行测量。

测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。

由曲线确定出放大电路的上、下限截止频率fh、fL和频带宽度bw＝fh－fL。

需要注意，测量放大电路的动态指标必须在输出波形不失真的条件下进行，因此输入信号不能太大，一般应使用示波器监视输出电压波形。

单管放大电路实验报告【摘要】本实验通过搭建单管放大电路，研究了该电路的放大特性。

实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

【关键词】单管放大电路；放大倍数；输入信号；输出信号一、实验目的1. 了解单管放大电路的工作原理；2. 掌握搭建和调试单管放大电路的方法；3. 研究单管放大电路的放大特性。

二、实验器材和仪器示波器、信号发生器、直流电源、电阻、电容、三极管等。

三、实验原理单管放大电路是由一个三极管、少量无源器件和若干衔接接线构成的。

它可以将小信号放大成为大信号，通过不同组合的电容、电阻和三极管可以实现不同的放大倍数。

四、实验步骤和结果1. 按照电路图搭建单管放大电路；2. 将信号发生器接入输入端，示波器接入输出端；3. 通过调节信号发生器的频率和幅值，观察输出信号的变化；4. 记录输入信号的幅值和输出信号的幅值，计算放大倍数；5. 重复步骤3和步骤4，绘制输入信号幅值和输出信号幅值之间的关系曲线。

五、实验结果与分析实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

这是由于三极管的非线性特性造成的，当输入信号幅值较小时，三极管工作在其饱和状态，此时输出信号的放大倍数较高；当输入信号幅值较大时，三极管工作在其线性状态，此时输出信号的放大倍数较低。

六、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理，并掌握了搭建和调试该电路的方法。

我们还研究了单管放大电路的放大特性，发现输出信号的放大倍数与输入信号的大小有关，这为我们进一步设计和优化放大电路提供了参考。

单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。

本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。

一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。

二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。

三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。

2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。

四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。

根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。

五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。

我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。

这些知识对于我们理解和应用其他更复杂的放大电路非常重要。

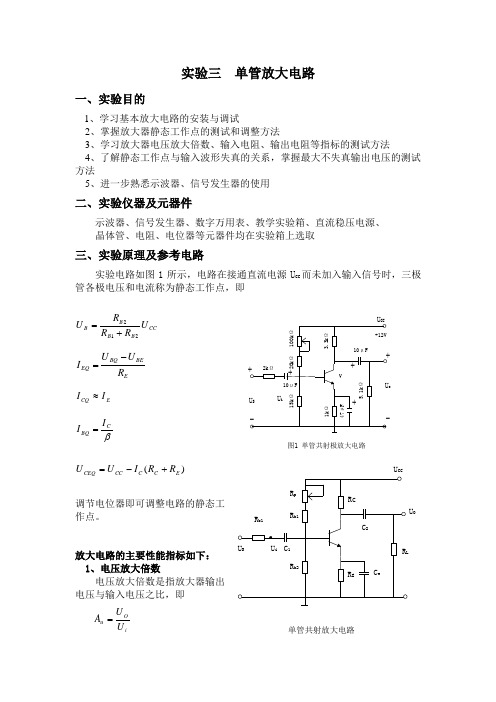

实验三 单管放大电路一、实验目的1、学习基本放大电路的安装与调试2、掌握放大器静态工作点的测试和调整方法3、学习放大器电压放大倍数、输入电阻、输出电阻等指标的测试方法4、了解静态工作点与输入波形失真的关系，掌握最大不失真输出电压的测试方法5、进一步熟悉示波器、信号发生器的使用二、实验仪器及元器件示波器、信号发生器、数字万用表、教学实验箱、直流稳压电源、 晶体管、电阻、电位器等元器件均在实验箱上选取三、实验原理及参考电路实验电路如图1所示，电路在接通直流电源U CC 而未加入输入信号时，三极管各极电压和电流称为静态工作点，即CC B B B B U R R R U 212+=EBEBQ EQ R U U I -=E CQ I I ≈βCBQ I I =)(E C C CC CEQ R R I U U +-=调节电位器即可调整电路的静态工作点。

放大电路的主要性能指标如下： 1、电压放大倍数电压放大倍数是指放大器输出电压与输入电压之比，即iOu U U A =图1单管共射极放大电路U CCU O单管共射放大电路beL u r R A '-=βΩ++=EQbe I r 26)1(200β 在放大器输入端加入交流信号，用交流毫伏表分别测出输入电压和输出电压，便可以按上式求得电路的电压放大倍数，但应在输出电压没有失真的情况下进行，因此在测试时还应用示波器监视输出电压的波形是否失真。

另外放大电路的电压放大倍数还与静态工作点和负载R L 有关。

2、输入电阻放大电路的输入电阻可用电流电压法测量求得，测试电路如图2所示。

图中R 为已知外接电阻，用交流毫伏表分别测出U S 和U i ，然后根据下式可求得放大电路的输入电阻，即iS i i U U RU r -=测量时同样应保证输出电压波形不失真。

3、输出电阻放大电路的输出电阻可通过测量放大电路输出端开路时的输出电压 'O U ，带上负载R L 后的输出电压O U ，经计算求得，测试电路如图3所示。

晶体管共射级单管放大器实验报告实验三姓名：学号：一、题目：晶体管共射级单管放大器二、实验原理: 下图为电阻分压式工作点稳定单管放大器实验电路图。

晶体管共射电路是电压反向放大器。

当在放大器的输入端加入输入信号U后，在放大器的输i出端便可得到一个与U相位相反，幅值被放大了的输i出信号U，从而实现了电压放大。

o实验电路图实验过程三、．1.放大器静态工作点的测量与测试①静态工作点的测量置输入信号U=0，将放大器的输入端与地端短接，然后选i用量程合适的万用表分别测量晶体管的各电极对地的电位U、U和U通过 I=（U-U）/R 由U确定I。

②静态工作点的调试在放大器的输入端加入一定的输入电压U检查输出电压，i U的大小和波形。

若工作点偏高，则放大器在加入交流信o号后易产生饱和失真，若工作点偏低则易产生截止失真。

2.测量最大不失真输出电压将静态工作点调在交流负载的中点。

在放大器正常工作的情况下，逐步加大输入信号的幅度，并同时调节R，w用示波器观察U当输出波形同时出现削底和缩顶现象，o时，说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用示波器直接读出U。

opp3.测量电压放大倍数调整放大器到合适的静态工作点，然后加入输入电压U i，在输出电压U不失真的情况下，测出U和U的有效值，ooi A=U/U iou4.输入电阻R的测量i，R在被测放大器的输入端与信号源之间串入一已知电阻U。

和在放大器正常工作的情况下，用毫伏表测出U is R根据输入电阻的定义可求出i。

R的测量5.输出电阻o测出输出端不接负载的输出电在放大器正常工作条件下，。

压U和接入负载的输出电压U Lo计算出Ro。

U U=R /(R+R L) LL OO 在测试中保证负载接入前后输入信号的大小不变。

四、实验数据 1.调试静态工作点计算值测量值I(mA)U(V)U(V)R(K)U(V)U(V)U(V)测量电压放大倍数2.∞∞ 2.3.静态工作点对电压放大倍数的影响I(mA)U(V)A4.观察静态工作点对输出波形失真的影响管子工失真I（mA）U(V)U波形作状态情况截止失不失放大区真和饱饱和区失真5.测量最大不失真输出电压U(V)U(mV)U(V)I(mA)6.测量输入电阻和输出电阻R(K)R(K)测测计U U UU计算量算量值值值五、实验分析1.输入电压通过晶体管共射级单管放大器放大后的输出电压和输入电压是相位相反，幅值被放大的。

实验三晶体管单管共射放大电路实验三 晶体管单管共射放大电路一、 实验目的：1．学习电子线路安装、焊接技术。

2．学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。

3．掌握放大器交流参数：电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。

4．进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。

二、实验原理：（一）实验电路图3.1中为单管共射基本放大电路。

1．① R B 基极偏流电阻，提供静态工作点所需基极电流。

R B 是由R 1和RW 串联组成，RW 是可变电阻，用来调节三极管的静态工作点，R 1（3K ）起保护作用，避免RW 调至0端使基极电流过大，损坏晶体管。

② R S 是输入电流取样电阻，输入电流I i 流过R S ，在R S 上形成压降，测量R S 两端的电压便可计算出I i 。

③ R C —集电极直流负载电阻。

④ R L —交流负载电阻。

⑤ C1、C2 —耦合电容。

（二）理论计算公式： ① 直流参数计算：CCQ CEQ BQ EQ CQ BEQ BBEQBQ R I VCC V I I I V7.0V ;R V VCC I -=β⋅=≈≈-≈式中：..② 交流参数计算：()CO be B i ViS iVS LC L be'L V'bb EQ 'bb be R R r //R R A R R R A R R R ;r R A 300r (mA)I (mV)26β1r r ≈=*+=='*β-=++≈∥Ω的默认值可取式中：（三）放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。

设计和制作电路前，必须对使用的元器件参数有全面深入的了解。

有些参数可以通过查阅元器件手册获得；而有些参数，如晶体管的各项有关参数（最重要的是β值），常常需要通过测试获取，为电路设计提供依据。

单管交流放大电路实验原理一、实验原理单管交流放大电路是电子技术中常用的一种模拟信号放大电路，其基本原理是通过晶体管的放大作用，将微弱的交流信号放大成较大的信号。

该实验主要探讨单管交流放大电路的基本工作原理和性能。

单管交流放大电路主要由电源、输入信号、晶体管、输出信号和负载等部分组成。

其中，晶体管是核心元件，其工作状态直接影响放大电路的性能。

在实验中，通常采用双极型晶体管（如锗管或硅管）或场效应管。

放大电路的主要性能指标包括电压放大倍数、输入电阻、输出电阻和通频带等。

电压放大倍数表示输出信号电压与输入信号电压的比值，是衡量放大电路放大能力的重要参数；输入电阻和输出电阻则分别表示信号源与放大电路输入端和放大电路输出端之间的等效电阻；通频带则是指放大电路对不同频率信号的放大能力。

单管交流放大电路的原理主要是利用晶体管的电流放大作用，通过反馈电路的调整，控制输入信号通过晶体管的电流，使输出信号得到适当的电压放大。

在这一过程中，反馈电路起到关键作用，它能够减小放大电路内部信号的失真和噪声干扰，提高信号的纯度和稳定性。

二、实验步骤1.搭建电路：根据实验原理图搭建单管交流放大电路，确保连接无误。

2.调整元件参数：根据实验要求，调整晶体管的偏置电流、集电极电压和输入信号的幅度等参数。

3.测试输入电阻：利用电压表和信号源测量输入电阻，确保输入信号能够有效地输入到放大电路中。

4.测试输出电阻：在输出端接上适当的负载，测量输出电阻，以了解放大电路的带载能力。

5.测量电压放大倍数：通过测量输入信号和输出信号的电压，计算电压放大倍数，以评估放大电路的放大能力。

6.研究通频带：通过改变输入信号的频率，观察输出信号的变化，了解放大电路对不同频率信号的响应。

7.测试噪声和失真特性：通过测量噪声和失真参数，了解放大电路的性能表现。

8.数据分析与处理：整理实验数据，利用表格和图表等形式进行整理和分析，以全面了解单管交流放大电路的性能。
