多功能振动盘改进说明

振动盘调整步骤振动盘是一种广泛应用于工业生产中的设备，它通过振动实现物料的输送、筛分等功能。

为了保证振动盘的正常工作和最佳性能，正确调整振动盘是非常重要的。

本文将介绍振动盘调整的步骤。

第一步：安全措施在进行振动盘调整之前，首先要确保自身的安全。

必须穿戴好防护设备，如手套、护目镜等。

同时，确保设备电源已被切断，以免发生电击事故。

第二步：检查松紧度振动盘中的零件平衡度对于正常运转至关重要。

在调整振动盘之前，要检查所有螺丝和固定件的松紧度。

如果发现有松动的零件，应立即进行紧固，以确保振动盘的安全性和稳定性。

第三步：调整偏心块位置振动盘中的偏心块决定了振动盘的振幅和频率。

为了调整振动盘的振幅和频率，需要调整偏心块的位置。

具体的调整方式取决于振动盘的设计和结构，可以根据设备说明书进行操作。

通常情况下，通过拧动或调节偏心块的位置，可以实现振动盘振幅的增加或减小。

第四步：调整振动力振动盘的振动力决定了物料的输送速度和流量，对于一些特定的应用需求，可能需要调整振动力的大小。

通常情况下，振动盘的振动力可以通过调整振动电机的电流或振动幅度来实现。

在调整振动力之前，应详细了解设备的工作原理和调整方法，以避免无效调整或操作错误。

第五步：检查物料均匀性调整完振动盘的参数后，需要检查物料在振动盘上的分布均匀性。

通过观察物料在振动盘上的堆积情况，可以判断振动盘的调整是否达到预期效果。

如果发现物料分布不均匀，需要重新进行调整，直到物料在振动盘上均匀地分布。

第六步：测试运行在完成振动盘调整后，需要进行测试运行以验证调整效果。

启动振动盘，观察其工作状态和稳定性，检查物料的输送和筛分效果是否符合要求。

如果发现有异常情况或不满足要求，需要及时排除故障或调整参数。

总结：振动盘调整是确保振动盘正常工作和最佳性能的重要步骤。

通过按照以上步骤进行调整，可以实现振动盘的准确运行和高效工作。

在进行调整时，一定要严格按照设备说明书和相关要求操作，确保安全性和准确性。

振动盘维修振动力调整与振动频率控制振动盘在许多机械设备中起到了重要的作用，但长时间的使用和运转可能导致振动力不稳定和振动频率失控的问题。

本文将介绍振动盘的维修方法，包括振动力的调整和振动频率的控制。

通过正确维修和调整，能够使振动盘恢复正常工作，提高机械设备的工作效率。

一、振动力调整方法振动力是振动盘正常工作的关键参数之一，当振动力不稳定或超过了设定范围，就需要进行调整。

下面是一些常用的振动力调整方法：1.校准振动盘首先，将振动盘从设备中拆卸出来，放在平整的工作台上。

然后，使用专业的校准仪器来测量振动盘的振动力。

根据测量结果，调整振动盘上的调节装置，使振动力保持在合适的范围内。

2.清洁振动盘振动盘长时间使用后，可能会受到灰尘和杂物的影响而产生故障。

因此，在调整振动力之前，应先清洁振动盘。

用干净的布擦拭振动盘表面，确保其表面没有灰尘和杂物。

3.替换损坏零件如果振动盘的振动力无法通过调整来修复，可能是由于损坏的零件引起的。

在这种情况下，需要检查并替换损坏的零件。

可以根据振动盘的使用说明书或咨询专业技术人员来确定需要替换的零件。

二、振动频率控制方法振动频率是振动盘工作中另一个关键参数，它不仅会影响机械设备的工作效率，还可能导致设备的磨损和故障。

下面是一些常用的振动频率控制方法：1.调整电源频率振动盘的振动频率通常是由电源的频率控制的。

如果振动频率不稳定或超过了设定范围，可以通过调整电源的频率来解决。

使用专业的电源频率测试仪器来测量电源的频率，并根据测量结果调整电源的输出频率，使其与振动盘的要求相匹配。

2.更换振动盘部件振动盘的振动频率可能会受到部件磨损或松动的影响而失控。

在这种情况下，需要检查并更换受损或松动的部件。

可以根据振动盘的使用说明书或咨询专业技术人员来确定需要更换的部件。

3.调整振动频率控制设备有些机械设备可能配备了特殊的振动频率控制设备，可以通过该设备来控制振动盘的频率。

如果振动频率失控，可以通过调整控制设备的参数来重新设置振动频率。

健身设备改进方案引言近年来，健身行业迅速发展，越来越多的人开始关注保持身体健康和锻炼身体。

随着科技的进步，健身设备也得到了快速的发展和改进。

然而，仍然存在一些问题需要解决，比如设备的稳定性和功能的多样性。

本文将提出一些改进方案，以解决这些问题。

稳定性的改进问题描述目前市场上存在一些健身设备在使用过程中稳定性较差的问题。

这会导致在高强度运动过程中设备的晃动，降低用户的训练效果并增加受伤的风险。

解决方案为了改善稳定性问题，可以采取以下措施：1.设备结构设计：通过优化设备的结构设计，增加设备的稳定性。

例如，增加底座的厚度和重量，采用强化的材料来提高设备的稳定性。

2.减震系统：在设备的关键部位设置减震系统，以减少设备晃动的影响。

可以使用弹簧和减震垫来吸收冲击力，并保持设备的稳定性。

3.固定装置：在设备的底部或侧面添加固定装置，可以将设备固定在地面或墙壁上，以增加设备的稳定性。

功能多样性的改进问题描述当前的健身设备在功能上存在一定的局限性。

大部分设备只提供单一的运动方式，无法满足用户多样化的训练需求。

解决方案为了提供更多样化的训练方式，可以考虑以下改进措施：1.多功能设计：设备可以设计成多功能的，通过调整设备的部件或添加附件，让用户能够进行不同种类的训练。

例如，杠铃架可以设计成可升降和可调节宽度的，以适应不同身高和不同训练动作的需求。

2.关联设备：设备之间可以通过电子设备或无线连接进行关联，以增加功能的多样性。

例如，通过手机应用可以控制设备的运动模式和强度，提供个性化的训练计划和数据分析。

3.虚拟训练：结合虚拟现实技术，提供虚拟训练场景，使用户可以在不同的环境中锻炼身体。

例如，设备配备显示屏和运动传感器，让用户感受到在户外运动的真实感，增加锻炼的趣味性和挑战性。

结论通过改进健身设备的稳定性和功能多样性，可以提高用户的训练效果和体验，促进健康和身体素质的提升。

上述提出的改进方案仅是一些建议，具体的实施还需要根据市场需求和技术可行性进行进一步研究和开发。

振动盘最全面技术说明分析振动盘是一种将电能转化为机械振动能的装置，广泛应用于工业、矿山、建筑、化工、冶金等领域。

它通过电动机驱动振动盘内部的离心力来产生振动，从而促使物料在盘面上产生振动运动。

以下是对振动盘的最全面技术说明分析，以便更好地理解该装置的工作原理和应用领域。

一、结构组成振动盘主要由电动机、曲柄轴、偏心轮、轴承、振动盘盘面等部件组成。

电动机通过曲柄轴带动偏心轮旋转，由偏心轮的偏心力产生径向振动。

振动盘盘面是一个具有一定倾角的平面，物料通过重力和振动力在盘面上进行分离、筛选和输送。

二、工作原理振动盘通过电动机的旋转运动，通过曲柄轴和偏心轮的协调作用，产生一种径向振动力，使振动盘盘面产生往复振动运动。

物料进入振动盘后，受到振动盘的振动力作用，产生相对运动，从而实现物料的分离、筛选和输送。

三、应用领域1.振动给料：振动盘可将物料平稳地输送到下一个工艺环节，例如将煤炭送入破碎机、将矿石送入选矿设备等。

2.筛分与分级：振动盘盘面上的振动会使物料在盘面上产生相对运动，从而实现物料的筛分和分级，广泛应用于煤炭、矿石、化工原料等领域。

3.排料与清洗：振动盘可将物料按照一定顺序排除出去，例如将小于一定尺寸的物料排出、将杂质从物料中清洗出去等。

4.预筛与除尘：振动盘可对物料进行预筛，去除大颗粒物料；同时，振动盘的振动也可用于除尘，将物料中的细微颗粒扬尘除去。

四、性能特点1.振幅可调：通过调整振动盘的振幅，可以适应不同物料的处理要求，实现精准的分选。

2.输送速度可调：通过调整电动机的转速，可以控制物料的输送速度，适应不同工艺流程的需求。

3.结构简单：振动盘的结构相对简单，维护方便，故障率低，使用寿命长。

4.运行平稳：由于振动盘采用了高精度的轴承和传动装置，使得振动盘运行平稳，振动力均匀，减小对其他设备的影响。

5.适用性广：振动盘适用于各种物料的输送和筛分，具有通用性和灵活性。

五、性能参数振动盘的性能参数包括振幅、振频、输送能力、功率等。

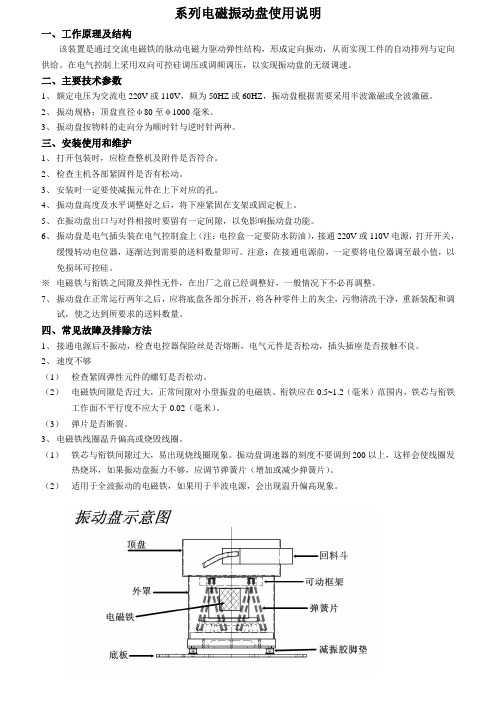

系列电磁振动盘使用说明一、工作原理及结构该装置是通过交流电磁铁的脉动电磁力驱动弹性结构，形成定向振动，从而实现工件的自动排列与定向供给。

在电气控制上采用双向可控硅调压或调频调压，以实现振动盘的无级调速。

二、主要技术参数1、额定电压为交流电220V或110V，频为50HZ或60HZ，振动盘根据需要采用半波激磁或全波激磁。

2、振动规格：顶盘直径φ80至φ1000毫米。

3、振动盘按物料的走向分为顺时针与逆时针两种。

三、安装使用和维护1、打开包装时，应检查整机及附件是否符合。

2、检查主机各部紧固件是否有松动。

3、安装时一定要使减振元件在上下对应的孔。

4、振动盘高度及水平调整好之后，将下座紧固在支架或固定板上。

5、在振动盘出口与对件相接时要留有一定间隙，以免影响振动盘功能。

6、振动盘是电气插头装在电气控制盒上（注：电控盒一定要防水防油），接通220V或110V电源，打开开关，缓慢转动电位器，逐渐达到需要的送料数量即可。

注意：在接通电源前，一定要将电位器调至最小值，以免损坏可控硅。

※电磁铁与衔铁之间隙及弹性无件，在出厂之前已经调整好，一般情况下不必再调整。

7、振动盘在正常运行两年之后，应将底盘各部分拆开，将各种零件上的灰尘，污物清洗干净，重新装配和调试，使之达到所要求的送料数量。

四、常见故障及排除方法1、接通电源后不振动，检查电控器保险丝是否熔断，电气元件是否松动，插头插座是否接触不良。

2、速度不够（1）检查紧固弹性元件的螺钉是否松动。

（2）电磁铁间隙是否过大，正常间隙对小型振盘的电磁铁、衔铁应在0.5~1.2（毫米）范围内，铁芯与衔铁工作面不平行度不应大于0.02（毫米）。

（3）弹片是否断裂。

3、电磁铁线圈温升偏高或烧毁线圈。

（1）铁芯与衔铁间隙过大，易出现烧线圈现象。

振动盘调速器的刻度不要调到200以上，这样会使线圈发热烧坏，如果振动盘振力不够，应调节弹簧片（增加或减少弹簧片）。

（2）适用于全波振动的电磁铁，如果用于半波电源，会出现温升偏高现象。

振动盘的调整方法及维护须知谈起振动盘，很多厂家是及其有发言权的，因为他们是这个圈子内的佼佼者，今天就为大家简单介绍下振动盘的一些基本知识振动盘的调整方法：1.电磁铁与衔铁的间距，在不撞击的前提下越小越好。

2.弹簧板的弹力必须合适，调节方法是反复改变数量和厚度，要有足够耐心。

3.通常振动盘需要配合一个电磁振动控制器，以调节振幅，控制输送速度。

主要是由一个振动马达作动力,振动马达工作时产生定向频率的力.只要把振动盘看成是一种斜面，再对这个斜面进行物理学的受力分析，你就能很容易理解他的工作原理了。

振动盘电磁线圈在工作中的，斜面受电磁吸力会微小的上下振幅，调整振动盘的工作频率以及间隙就可实现顺利工作。

振动电磁铁原理：利用了电磁铁产生交变磁场，振动部分是一个铁片悬浮在电磁铁前方，信号经过电磁铁的时候会使电磁铁磁场变化，从而使铁片振动发声。

交流电压实电磁铁产生磁场，由于频率很高，所以产生的磁力也是瞬间变化底盘的下面有3-6组一定角度的弹簧片，当电磁铁同交流电瞬间产生磁场，弹簧片受压，当电压正选波变化的时候，弹簧片弹回来，就产生了力，可靠的保证.最后细说一下振动盘的维护及其常见的故障及排除方法：振动盘的技术参数大至有3条：1是顶盘规格大致是φ80MM至φ1000MM.2是额定电压为交流220V或110V，频率为50HZHZ，振动盘根据需要采用全波激磁或半波激磁.3是振动盘根据客户需要可分为顺时针与逆时针.振动盘的安装：1打包装时检查整机及随附件是否符合装箱单2是检查主机各部位固件是否有松动.3是安装时一定要使减振元件处于相对应位置.4是振动盘高度及水平调整后，将底座聚固在固定板或支架上.5是振动盘出口连连接设备之间要留有适当间隙，以免影响振动盘正常运转.6是用电气控制盒连接振动盘电气插头，接通电源，打开开关，缓慢转动电位器，逐渐达到需要的送料数量即可.最后要注意的是在开机前一定要将电位器调至最低值，以免损坏可控硅振动盘常见故障及排除方法有以下几点：一.接通电源后不振动，要检查电气控制器保险丝是否溶断，电气元件是否松动，插头插座是否接触不良.如果是输送速度达不到要求又要注意下面3条;1.检查紧固弹性元件的螺丝钉是否松动.2.弹簧片是否断裂.3.电磁间隙是否过于大，正常间隙对应小型振动盘的电磁铁与衔铁的间距在0.5MM至1.2MM范围内.铁心与衔铁工作面不平行度不大于0.02MM.二.电磁铁线圈温度偏高或烧毁线圈有2点：1.电磁与衔铁之间间隔过大，线圈容易烧毁.2.适应于全波振动的电磁铁如果用于半波电源会出现温度偏高.以上都是振动盘的应用和维护，也许不全面期待改进.。

振动盘工作原理一.振动盘简介:振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化(5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试(7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整(8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针,逆时针)(11)工件在振动盘出口时的状态,出料速度(12)振动盘的空间限制及安装位置,供电\供气情况(13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片,安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁,因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘,接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000次或更高的次数反复进行,使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动2．安装时一定要使减振元件上下对齐,并使上下丝孔对应3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数障及排除方法4.通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头座是否接触不良,电器元件是否损坏5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2)电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm范围内,铁芯与衔铁一作平面不平衡度<0.02mm3.电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3)外界气温偏高,影响线圈散热十一。

振动盘工作原理一. 振动盘简介:振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗底盘控制器直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品. 作用:广泛应用于电池五金电子医药食品塑胶插件喷雾器连接器精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘顶盘控制器直线送料器振动平台料仓涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选, 烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往振动马达工作时产生定向频率的,主要是由一个振动马达作动力.复扭转式振动．力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1) 确认振动本体位于盘面确实锁固将控制器按钮调至中间位置(2) 将电源打开,查看振动盘输送速度是否达到要求(3) 若没有达到要求,将锁付弹片之固定螺丝松脱任意一支(4) ,查看振动速度变化适度减少弹片数量,(5) 若松脱弹片固定螺丝振动速度变快则表示弹片过厚,或厚度后,再进行步骤(4),再次调试(6) 反之则适度增加弹片或厚度后,再进行步骤(4),再次调试若步骤(4)的调整,振动速度变化不大时(7) ,则表示已完成弹片调整电磁铁要对齐, 间隙在1---1.5mm,间隙要平行(8)四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9) 正式生产中使用的工件样品或图纸振动盘的送料方向(顺时针,逆时针(10) ) 工件在振动盘出口时的状态, 出料速度(11)振动盘的空间限制及安装位置(12),供电供气情况外观涂层等其它要求(交货期一般为7---15天(13),免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位使工件逐步向高,振动(0.5---1mm)微幅),秒/次(50---100 使料槽产生高速高频,作用．处移动.当I=0 时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0 时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片, 安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘, 接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000 次或更高的次数反复进行, 使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6 组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1. 额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/ 全波励磁80---1000mm2. :顶盘直径振动盘规格振动盘按物料走向可分为顺时针/3. 逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动并使上下丝孔对应,．安装时一定要使减振元件上下对齐2．3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V 电源后,打开开关,缓慢转动电位器（可调变阻器）,逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数Φ80Φ200 Φ 250 Φ300 600 Φ720 Φ350 Φ 400 Φ500 Φ 型0号Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ1720252530303535404050506060727280d0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1717252530313232383845455060606070D 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0I 15 15 25 25 25 25 25 25 25 25 25 25 30 30 30 30 40 11233434444456566H00000000000000000112223233333333340000000500505000020常见故十.604550333945501718212224252729Rma1414除及排障x 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0方法Vma1616 12 10 10 12 14 14 14 14 4.5 4 5 6 7 8 8接 4. x 通电源后8560654012141520172225304550606050 功率检,不振动00 0 0 0 0 0 0 0 0 0 0 0 0 0器控查电70 55 60 50 60 50 65 45 14 30 45 50 45 50 55 45 30 噪音是保险丝0.70.20.30.30.40.80.20.3 0.4 0.4 0.50.6 0.50.1 0.1 0.2 0.3 振幅电否熔断,5 5 5 5 5是气元件,插头座是否接触不良电器元件是否损坏否松动, 5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2) 电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm 范围内,铁芯与衔铁一作平面不平衡度<0.02mm3. 电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3) 外界气温偏高,影响线圈散热十一。

振动盘使用说明范文振动盘是一种常用于实验室、工业制造等领域的设备，主要用于实现物料的分离、筛分、混合等操作。

下面是振动盘的使用说明。

一、振动盘的基本结构和工作原理振动盘由振动机械和上盘组成。

振动机械由电机、振动轴、主轴轴承等组成。

电机通过带动振动轴转动，从而带动主轴进行振动。

上盘则是由圆弧形的壳体和适配于工作需求的网孔组成。

振动盘在工作时，电机通过振动机械产生振动力，将物料放置于上盘上。

物料受到振动力的作用，从而在上盘上实现分离、筛分、混合等操作。

二、振动盘的操作流程1.现场准备：确保振动盘的周围环境干净整洁，没有杂物、灰尘。

检查振动盘和电源的连接是否牢固，确保安全使用。

2.启动设备：将电源连接好，按下电源开关启动设备。

确认振动机械和上盘处于正常工作状态。

3.调节振动力：根据工作需求，调节振动力大小。

可以通过调整电机的转速、改变重物的位置等方式实现。

一般来说，振动力的调节需要根据物料的性质和工作效果来选择合适的参数。

4.放置物料：将要处理的物料放置于上盘上。

根据需要，可以将物料平均分布在整个上盘上，或者集中放置在其中一区域上。

5.开始振动：确认物料放置正确后，按下振动开关，开始振动。

6.监控振动过程：在振动过程中，可以通过观察上盘的工作状态和听取声音等方式，来判断振动盘的运行情况是否正常。

如有异常，应及时采取措施进行调整。

7.结束振动：当完成工作任务或需要停止振动时，按下振动开关，停止振动。

8.清理工作：将物料从上盘上取下，并进行清理。

注意安全操作，避免物料的溅出和伤害。

三、注意事项1.使用前应仔细阅读设备的说明书，并按照正确的操作步骤进行操作。

2.在操作过程中，应注意保持设备的稳定性，避免因不适当的操作导致设备的摇晃和倾斜。

3.物料放置应均匀、稳定，避免产生偏心或过载情况。

4.在调节振动力时，应根据具体的工作需求和物料性质来选择合适的参数，避免振动力过大或过小导致工作效果不理想。

5.在清理物料时，应待设备完全停止运行后进行，以免因操作不当造成伤害。

HQ–5VF振动盘说明书
雅马哈节拍器怎么调？
节拍器是利用摆的等时性控制节拍声来计时的仪器。

取下节拍器面板，
就看到一个标度尺。

它标出摆振动时每分钟发出的节拍声次数（n）中有一摆杆，摆杆上有一可上下移动的摆锤。

摆锤位置所对标尺数，就表示该摆每分
钟振动的节拍数（一次全振动有两次节拍数），由此可算出摆的振动周期（T）T=（2×60）/n（秒）改变摆锤的位置就可以改变它的振动周期。

为了便于报时，在节拍器木盒的下部装有振铃和调节拉杆，可使振铃每经过几个节拍响
一次。

记住振铃响一次的节拍数就可求出时间间隔（t）t=T/2×R=60/(n/R)（秒）R为振铃响一次的节拍数。

调节拉杆的位置，就可以改变振铃发一次
声的节拍数。

如果不需要振铃声，只须将拉杆完全推进就行了。

使用时先上
好发条，注意不要上得太紧。

根据实验要求，调节好每分钟节拍数及振铃频率。

节拍器应水平放置，摆的振幅不宜过大。

使用完后，让发条放松，并注
意保养。

使用时应从某一次振铃响开始计时。
