振动盘的工作原理及结构图分解88753

振动盘工作原理一.振动盘简介:振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化(5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试(7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整(8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针,逆时针)(11)工件在振动盘出口时的状态,出料速度(12)振动盘的空间限制及安装位置,供电\供气情况(13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片,安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁,因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘,接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000次或更高的次数反复进行,使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动2．安装时一定要使减振元件上下对齐,并使上下丝孔对应3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数4.接通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头座是否接触不良,电器元件是否损坏5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2)电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm范围内,铁芯与衔铁一作平面不平衡度<0.02mm3.电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3)外界气温偏高,影响线圈散热十一。

振动盘结构及⼯作原理动盘是⼀种⾃动定向排序的送料设备。

振动盘振动盘的结构：振动盘主要由料⽃、底盘、控制器、直线送料器、减振垫、板弹簧、电磁铁、螺旋轨道及定向机构等配套组成。

振动盘的料⽃分为筒形料⽃(圆柱形料⽃)、螺旋、线料⽃、锥形料⽃、等分线料⽃五种；1)·带倒锥形料⽃的振动盘：带倒锥形料⽃的振动盘⼀般⽤于形状具有⼀定的复杂性，需要经过多次⽅向选择与调整才能将⼯件按需要的⽅向送出的场合，这样⼯件必须通过的路径就较长，所以倒锥形的料⽃就是为了有效地加⼤⼯件的⾏⾛路径。

这类振动盘使⽤的⼯件范围较宽，料⽃直径⼀般为300-700mm，⼯件形状越复杂，料⽃的直径也会越⼤。

在某些特殊场合料⽃的直径可达到1-2m。

这种倒锥形料⽃⼀般采⽤不锈钢板材制作，也可以⽤铸铝合⾦制作，由于定向轨道较长，供料充⾜，出料速度⾼，所以适合⼯件的⾼速送料。

2) 圆柱形振动盘：带圆柱形料⽃的振动盘⼀般⽤于⼯件形状简单⽽规则、尺⼨较⼩的微⼩⼯件场合，例如螺钉、螺母、铆钉、开关或继电器⾏业的银触头等。

上述⼯件的形状⽐较简单，很容易进⾏定向，⼯件所需要的⾏⾛路径也较短，因⽽料⽃的直径⼀般也较⼩，约为100-300mm。

这种料⽃连同内部的螺旋轨道⼀般⽤NC机床直接加⼯出来，材料通常⽤铸造铝合⾦制作，制造成本低廉。

底盘有正拉底盘、侧拉底盘、压电式底盘、精密底盘四种；控制器分为普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器亦可根据产品要求订制.振动盘的⼯作原理：料⽃下⾯有个脉冲电磁铁，可以使料⽃垂直⽅向振动，由于弹簧⽚的倾斜，使料⽃绕其垂直轴做扭摆振动。

料⽃内零件，由于受到这种振动，⽽沿螺旋轨道上升，直到送到出料⼝。

振动盘是⼀种⾃动定向排序的送料设备。

其⼯作⽬的是通过振动将⽆序⼯件⾃动有序定向排列整齐、准确地输送到下道⼯序。

振动盘原理结构图振动盘是由具有经验的专业供应商专门设计制造的，不直接从事振动盘设计制造的⾏业，只需要了解它的基本结构与⼯作原理、订购⽅法及使⽤维护要领即可。

振动盘工作原理振动盘简介：振动盘是一种自动定向排序的送料设备.振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作LI的是通过振动将无序工件自动有序定向排列整齐，准确地输送到下道工序•振动盘的料斗分为筒形料斗，螺旋，线料斗，锥形料斗,等分线料斗等五种；底盘有正拉底盘，侧拉底盘，压电式底盘，精密底盘四种；控制器分为普通控制器，调频控制器，分级控制器，带缓启动控制器，数显调频控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器，也可根据产品要求订制.振动盘是一种自动组装机械的辅助设备，是一种能自动定向排序的送料设备能把各种产品有序排出来，它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品•作用：广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业，是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器，或用于清洗，筛选，烘干加热,冷却等操作. 圆盘式多用于需要定向整理的，有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁，可以使料斗垂直方向上下振动，由于弹片的倾斜，使料斗绕其垂直轴做扭摆振动，料斗内零件，山于受到这种振动，而沿螺旋轨道上升，直到送到下道工序运动状态:直线形料斗是往复直线式振动，而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力，只要把振动盘看成是一个斜面，再对这个斜面进行物理学的受力分析，你就能很容易理解它的丄作原理了.振动盘电磁线圈在工作中，斜面受电磁力会微小的上下振幅，调整振动盘的工作频率以及间除就可以实现顺利丄作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求，将锁付弹片之固定螺丝松脱任意一支，查看振动速度变化(5)若松脱弹片固定螺丝，振动速度变快，则表示弹片过用，适度减少弹片数量或厚度后，再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后，再进行步骤(4),再次调试(7)若步骤(4)的调整，振动速度变化不大时，则表示已完成弹片调整(8)电磁铁要对齐，间隙在1-一1.5mm,间隙要平行•定购一台合适的振动盘，首先要充分了解您的要求及配合主机使用情况四(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针，逆时针)(11)工件在振动盘出口时的状态，岀料速度(12)振动盘的空间限制及安装位置，供电\供气情况(13)外观涂层等其它要求(交货期一般为7—15天,免费安装调试，保修三年)五. 电磁振动上供料器的工作过程，是山于电磁铁的吸引和支承弹簧的反向复位作用，使料槽产生高速高频(50—100次/秒)，微幅(0. 5—lmm)振动,使工件逐步向高处移动.当1=0时，料槽在支承弹簧作用下向右上方复位，工件依黑它与轨道的磨擦而随轨道向右上方运动,并逐步被加速•当1〉0时,料槽在电磁铁的吸引下向左下方运动，工件山于惯性作用而脱离轨道，继续向右上方运动(滑移或跳跃)，再经过光纤放大器的光电转换作用，经集成线路模拟转换至下一循环，周而复始，工件在轨道上作山低到高的运动.六. 电磁式振动盘的工作原理:振动盘是由振动板，电磁铁，衔铁，弹簧片，安装座, 减振胶垫组成，利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后，系统发生共振,衔铁及振动板会快速的拉向电磁铁，因为下降速度很快，所以物料会浮在空中，并在重力作用下落向料盘，接着在弹簧片的作用下，衔铁及振动板乂被推回，这时使料盘内的物料向前方移动，该作用以每分钟3000—10000次或更高的次数反复进行，使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场，山于频率很高，故产生的磁力也是瞬间变化的，底盘下面有3—6组一定的角度弹簧片，当电磁铁同交流电瞬间产生磁场，弹簧片受压, 当电压正弦波变化的时候，弹簧片弹回来,就产生了力.七. 振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要釆用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八•使用及维护（检查主机各部紧固件是否有松动12（安装时一定要使减振元件上下对齐，并使上下丝孔对应3（振动盘高度及水平调整好之后，将下座紧固在支架或固定板上4（在振动盘出口与应件相接时要留有一定的间隙，以避免影响振动效果3（振动盘是电气插头装在控制盒上，要注意防水防油.接通220/110V电源后，打开开关，缓慢转动电位器（可调变阻器），逐步达到需要的送料数量即可•注意在接通电源前，一定要将电位器调至最小位置，以免损坏晶体管等电器元件6(振动盘在正常运行两年后，应将底盘各部件拆开，拭去灰尘，清洁污物后并重新调试，使之达到所要求的送料数量九.振动盘技术参数十.常见故障及排除方法①①200 0250 0300 0350①400 0500 0600①720型4.接通电源后不振动，检查800号电控器保险丝是否熔断，电气元件是否松？？？？？？？？？？？？？？？？？动，插头座是否接触不良，电器元件是否d 170 200 250 250 300 300 350 350 400 400 500 500 600 600 720 720 800 损坏D 170 170 250 250 300 310 320 320 380 380 450 450 500 600 600 600 700 5.速度不够I 15 15 25 25 25 25 25 25 25 25 25 25 30 30 30 30 40 (1)检查紧固弹性钢片是否断裂或紧固螺H 180 180 290 310 340 420 350 430 400 450 420 480 500 600 520 620 650 丝松动H?20 150 150 250 270 275 350 275 350 310 365 340 380 360 380 370 390 420 (2)电磁铁间隙是否过大，正常间隙在Rmax 140 140 170 180 210 220 240 250 270 290 330 390 450 500 450 500 600 1— -1.3mm,对小型振动盘的电磁铁，衔铁Vmax 4 4. 5 5 6 7 8 8 10 10 12 12 1414 14 14 16 16间隙就在0.5---1.2mm范围内，铁芯与衔功率50 60 120 140 150 200 170 220 250 300 400 450 500 600 600 650 850 铁一作平面不平衡度<0. 02mm 噪音30 30 45 14 50 45 50 45 55 45 60 50 60 50 65 55 703.电磁铁线圈温升偏高或线圈烧振幅0. 1 0. 1 0. 2 0. 3 0. 25 0. 35 0. 2 0. 350. 3 0.4 0.4 0.5 0. 45 0.6 0. 5 0. 75 0.8 毁(1)鉄芯与衔铁间隙过大，易出现烧线圈现象(2)适应于全波振动的电磁铁，如果用于半波电源，会出现温升偏高现象(3)外界气温偏毎影响线圈散热十一。

振动盘工作原理
振动盘工作原理基于振动力学的原理。

它包含三个主要部分：振动驱动源、振动盘和振动器。

1. 振动驱动源：振动驱动源通常由电机构成。

电机产生旋转力，通过传动装置将力传递给振动盘。

2. 振动盘：振动盘是由金属或塑料制成的圆盘状装置。

振动盘的边缘通常呈折线状，形成一系列圆弧形的小槽，这些小槽被称为“坑道”。

振动盘上方安装有振动器。

3. 振动器：振动器通常由振荡器和减振装置组成。

振荡器通过振动电机产生的力使振动盘产生往复运动，使物体在盘上以类似圆周运动的方式推动。

工作原理如下：
1. 振动驱动源通过传动装置将力传递给振动盘。

当电机旋转时，旋转力转化为线性振动力。

2. 振荡器将线性振动力转化为往复运动，使振动盘产生上下或左右的运动。

3. 物体被放置在振动盘上，因为振动盘的运动，物体会在盘上滚动或跳跃。

坑道的存在可以帮助物体保持在盘上，避免物体的随机分布。

4. 物体的滚动或跳跃运动可以用于物料的输送、分离、筛选等处理过程。

实际应用中，可以根据物料的特性和处理要求，调整振动盘的振动频率和幅度，以获得最佳效果。

总之，振动盘的工作原理是通过电机产生的力驱动振动盘，从而使物体在盘上产生往复运动，用于物料的处理和输送。

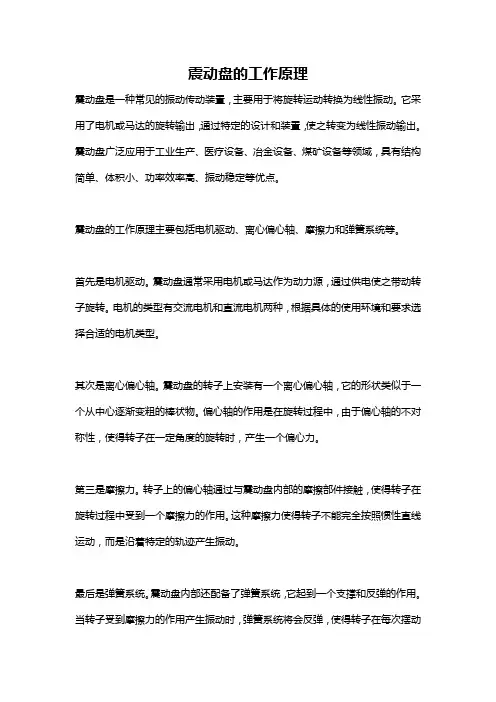

震动盘的工作原理震动盘是一种常见的振动传动装置，主要用于将旋转运动转换为线性振动。

它采用了电机或马达的旋转输出，通过特定的设计和装置，使之转变为线性振动输出。

震动盘广泛应用于工业生产、医疗设备、冶金设备、煤矿设备等领域，具有结构简单、体积小、功率效率高、振动稳定等优点。

震动盘的工作原理主要包括电机驱动、离心偏心轴、摩擦力和弹簧系统等。

首先是电机驱动。

震动盘通常采用电机或马达作为动力源，通过供电使之带动转子旋转。

电机的类型有交流电机和直流电机两种，根据具体的使用环境和要求选择合适的电机类型。

其次是离心偏心轴。

震动盘的转子上安装有一个离心偏心轴，它的形状类似于一个从中心逐渐变粗的棒状物。

偏心轴的作用是在旋转过程中，由于偏心轴的不对称性，使得转子在一定角度的旋转时，产生一个偏心力。

第三是摩擦力。

转子上的偏心轴通过与震动盘内部的摩擦部件接触，使得转子在旋转过程中受到一个摩擦力的作用。

这种摩擦力使得转子不能完全按照惯性直线运动，而是沿着特定的轨迹产生振动。

最后是弹簧系统。

震动盘内部还配备了弹簧系统，它起到一个支撑和反弹的作用。

当转子受到摩擦力的作用产生振动时，弹簧系统将会反弹，使得转子在每次摆动时都回到初始位置。

这样就形成了一种周期性的振动。

综上所述，震动盘的工作原理是通过电机驱动，使转子旋转，离心偏心轴产生偏心力，摩擦力使转子产生摆动的线性振动，弹簧系统起到支持和反弹的作用。

通过这种方式，将旋转运动转换为线性振动，从而实现不同领域的应用需求。

值得注意的是，为了保证震动盘的正常工作，需要进行适当的维护和保养。

定期检查电机的供电和线路情况，以及摩擦部件的磨损情况。

同时还需要根据具体使用环境的需求，调整偏心轴的角度和弹簧的强度，以保证产生合适的振动效果。

总之，震动盘作为一种常见的振动传动装置，在工业生产和其他领域有着广泛的应用。

它的工作原理是通过电机驱动、离心偏心轴、摩擦力和弹簧系统等相互配合，将旋转运动转变为线性振动，并通过这种振动实现不同领域的应用需求。

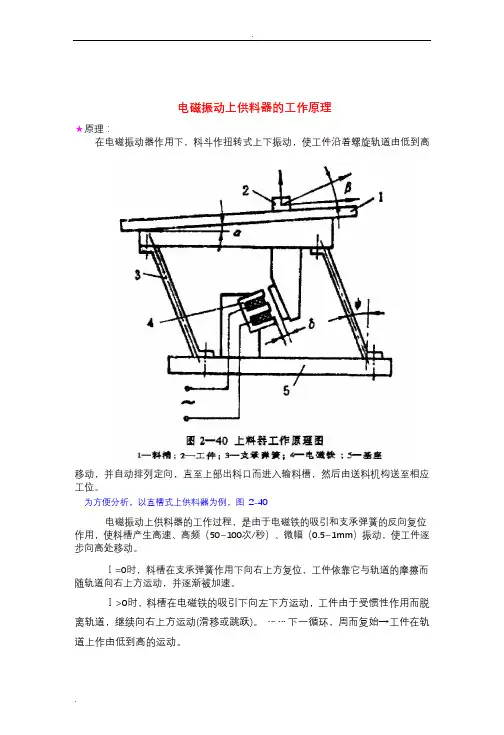

电磁振动上供料器的工作原理★原理：在电磁振动器作用下，料斗作扭转式上下振动，使工件沿着螺旋轨道由低到高移动，并自动排列定向，直至上部出料口而进入输料槽，然后由送料机构送至相应工位。

为方便分析，以直槽式上供料器为例，图 2-40电磁振动上供料器的工作过程，是由于电磁铁的吸引和支承弹簧的反向复位作用，使料槽产生高速、高频（50~100次/秒）、微幅（0.5~1mm）振动，使工件逐步向高处移动。

Ｉ=0时，料槽在支承弹簧作用下向右上方复位，工件依靠它与轨道的摩擦而随轨道向右上方运动，并逐渐被加速。

Ｉ>0时，料槽在电磁铁的吸引下向左下方运动，工件由于受惯性作用而脱离轨道，继续向右上方运动(滑移或跳跃)。

……下一循环，周而复始→工件在轨道上作由低到高的运动。

1、工件在轨道上的受力分析* 工件在轨道上的受力：自重力、轨道反力、摩擦力、惯性力；* 摩擦力、惯性力与电磁铁的电流有关。

（1）Ｉ=0时，支承弹簧复位，轨道以加速度 a1向右上方运动，工件力平衡如图 1-41：ma1cosβ+mgsinα=F=μN（2—1）ma1sinβ+mgcosα=N（2—2）（2）Ｉ>0时，电磁铁吸引，轨道以加速度 a2向左下方运动，工件受力平衡如图 1-42：Ma2cosβ-mgsinα=F=μ*N（2—3）ma2sinβ-mgcosα=-N（2—4）❿ 2、工件在轨道上的运动状态分析（1）运动分析根据受力分析，工件在轨道上的运动有两种可能性： A、因惯性沿轨道下滑，此时Ｉ=0，且有ma1cosβ+mgsinα>μ*N（2 5）a1>g(sinα-μcosα)/(μsinβ-cosβ)（2 6）当轨道向右上方运动的加速度 a1满足上式时，工件便会沿轨道下滑。

这对振动上供料机构是不希望出现的。

B、沿轨道上行，此时根据电磁铁吸合与否可得：Ｉ=0，a1≤g(sinα-μcosα)/(μsinβ-cosβ)（2 7）Ｉ>0，a2≥g(sinα+μcosα)/(μsinβ+cosβ)（2 8）电磁振动供料器要实现预定的上供料，轨道向右上方运动的加速度 a1和向左下方运动的加速度 a2必须满足上述工件沿轨道上行时的条件式。

振动盘工作原理一.振动盘简介:振动盘是一种自动定向排序的送料设备.振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序.振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种;底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种;控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种;直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制.振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化(5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试(7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整(8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针,逆时针)(11)工件在振动盘出口时的状态,出料速度(12)振动盘的空间限制及安装位置,供电\供气情况(13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片,安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁,因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘,接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000次或更高的次数反复进行,使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动2．安装时一定要使减振元件上下对齐,并使上下丝孔对应3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V 电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数十.常见故障及排除方法4.接通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头座是否接触不良,电器元件是否损坏5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2)电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm 范围内,铁芯与衔铁一作平面不平衡度<0.02mm3.电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3)外界气温偏高,影响线圈散热十一。

振动盘工作原理一.振动盘简介:振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化(5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试(7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整(8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针,逆时针)(11)工件在振动盘出口时的状态,出料速度(12)振动盘的空间限制及安装位置,供电\供气情况(13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片,安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁,因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘,接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000次或更高的次数反复进行,使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动2．安装时一定要使减振元件上下对齐,并使上下丝孔对应3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数4.接通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头座是否接触不良,电器元件是否损坏5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2)电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm范围内,铁芯与衔铁一作平面不平衡度<0.02mm3.电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3)外界气温偏高,影响线圈散热十一。

抖着抖着就把产品捋顺了，振动盘是什么原理？我们国家古代的建筑大多数都是木制结构或者泥土的结构，这也是为了取材方便因地制宜，不得不佩服古代工匠的聪明智慧，即便是使用全木质材料，全部建筑不用一颗钉子也能建造出，坚固而且精美绝伦的建筑，现代建筑由于砖块，水泥等材料被发明并且广泛应用，虽然让建筑更高更漂亮了，但这些建筑材料的搬运却非常费时费力。

人类一直在寻找省力高效的搬运方式，不但是在建筑领域，在工业生产中也在不断研发各种省力或自动化的物料搬运设备，让生产效率变得更高效，振动盘就是这种自动送料设备。

振动盘是什么机械振动盘是一种自动组装或者自动加工机械的辅助送料设备，也称为振动盘自动送料机，它能将各种小型产品有序的排列出来，对产品进行姿势调整，以达到连续供料，为自动装配设备提供正确的组装配件完成一个产品，或者配合自动加工机械完成产品的加工。

振动盘主要由振动盘，送料机构，分料机构，底盘等部件组成，振动盘具有提高效率，节省人工，自动质检，减少失误等特点，广泛应用于电子，五金，塑胶等行业中。

在产品生产加工过程中实现自动化一直是人们追求的目标，随着技术的发展，科技的提高，几乎所有的企业都逐渐进入自动化程序，传统的手工操作逐步被机械自动化设备所替代，因能大幅降低人力被各行各业使用，代替了传统的手工作业，非常明显的提高了加工效率，也避免了高危机械设备用人来操作的危险性，在这个时候，振动盘自动送料机也逐渐发展了起来。

振动盘是随着电子工业的发展而诞生的，在电子加工组装过程中有很多的小零件，用人工不但效率低还容易出错，振动盘就能完美的解决这些问题，是很多行业理想的自动化送料设备。

振动盘的功能振动盘的用途主要有物料自动排序，振动盘具有能够让物料自动排序，以实现下一步的需求，比如自动取料和自动上料等功能。

产品筛选，振动盘除了可以对物料进行自动排序外，还可以对简单的物料进行筛选，例如可以筛选出规格不同的物料，但是较复杂的不能通过振动盘筛选出来。

振动盘工作原理一.振动盘简介:振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备.振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料.二.振动盘工作原理料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作.三振动盘调整步骤与要点(1)确认振动本体位于盘面确实锁固(2)将控制器按钮调至中间位置(3)将电源打开,查看振动盘输送速度是否达到要求(4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化(5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试(6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试(7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整(8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况(9)正式生产中使用的工件样品或图纸(10)振动盘的送料方向(顺时针,逆时针)(11)工件在振动盘出口时的状态,出料速度(12)振动盘的空间限制及安装位置,供电\供气情况(13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年)五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.六.电磁式振动盘的工作原理:振动盘是由振动板,电磁铁,衔铁,弹簧片,安装座,减振胶垫组成,利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后,系统发生共振,衔铁及振动板会快速的拉向电磁铁,因为下降速度很快,所以物料会浮在空中,并在重力作用下落向料盘,接着在弹簧片的作用下,衔铁及振动板又被推回,这时使料盘内的物料向前方移动,该作用以每分钟3000---10000次或更高的次数反复进行,使用权料盘内的物料平滑移动.交流电压使电磁铁产生磁场,由于频率很高,故产生的磁力也是瞬间变化的,底盘下面有3---6组一定的角度弹簧片,当电磁铁同交流电瞬间产生磁场,弹簧片受压,当电压正弦波变化的时候,弹簧片弹回来,就产生了力.七.振动盘主要技术参数1.额定电压为交流220/110V,频率为50/60HZ,振动盘根据需要采用半波/全波励磁2.振动盘规格:顶盘直径80---1000mm3.振动盘按物料走向可分为顺时针/逆时针走向八.使用及维护1．检查主机各部紧固件是否有松动2．安装时一定要使减振元件上下对齐,并使上下丝孔对应3．振动盘高度及水平调整好之后,将下座紧固在支架或固定板上4．在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果5．振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最小位置,以免损坏晶体管等电器元件6．振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量九.振动盘技术参数4.接通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头座是否接触不良,电器元件是否损坏5.速度不够(1)检查紧固弹性钢片是否断裂或紧固螺丝松动(2)电磁铁间隙是否过大,正常间隙在1---1.5mm,对小型振动盘的电磁铁,衔铁间隙就在0.5---1.2mm范围内,铁芯与衔铁一作平面不平衡度<0.02mm3.电磁铁线圈温升偏高或线圈烧毁(1)铁芯与衔铁间隙过大,易出现烧线圈现象(2)适应于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象(3)外界气温偏高,影响线圈散热十一。

震动盘震动盘震动盘主要由料斗,底盘,控制器和顶盘组成.震动盘广泛用于轻工机械、自动冲床、办工用品、文具、电子电器、钟表标准件、制药业、五金业、塑胶接插件、电池、食品包装机械、检测等各个行业。

震动盘除满足产品排序外还可用于分选、检测、计数包装，是一种现代化高科技产品震动盘的组成：料斗、底盘、控制器、直线送料器震动盘的工作原理：料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。

料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。

震动盘是一种自动定向排序的送料设备。

其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。

震动盘的料斗分为筒形料斗、螺旋、线料斗、锥形料斗、等分线料斗五种；底盘有正拉底盘、侧拉底盘、压电式底盘、精密底盘四种；控制器分为普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器亦可根据产品要求订制。

震动盘常见故障及排除方法有以下几点：一．接通电源后不振动，要检查电气控制器保险丝是否溶断，电气元件是否松动，插头插座是否接触不良．如果是输送速度达不到要求又要注意以下三点；１．检查紧固弹性元件的螺丝钉是否松动．２．弹簧片是否断裂．３．电磁间隙是否过于大，正常间隙对应小型振动盘的电磁铁与衔铁的间距在０．５ＭＭ至１．２ＭＭ范围内．铁心与衔铁工作面不平行度不大于０．０２ＭＭ．二．电磁铁线圈温度偏高或烧毁线圈有２点：１．电磁与衔铁之间间隔过大，线圈容易烧毁．２．适应于全波振动的电磁铁如果用于半波电源会出现温度偏高振动盘的工作原理：料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。

料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。

振动盘主要用于生产线上把前道工序上的工件排序，定量，定向地输送到指定方位，以过渡到下道工序的一种设备。
