高海拔地区专用10KV高原型真空接触器技术支持：洛阳晨诺电气有限公司【产品简介】高原型高压真空接触器型号：JCZ8G-160~800A/12KVJCZ8G系列高海拔地区专用高压真空开关，高压无功自动补偿装置专用，我公司根据市场需要，开发出的一款新型高压真空开关，选用军工厂优质的真空开关管，结构有金属框架和绝缘支架构成，牢固可靠，性能更稳定。

主回路中心距达190mm，行程大，分断能力强，适用于12KV一下，海拔高度大于2000米至3800米以下的高原及高海拔地区，供远距离接通、分析及频繁启动和控制交流电动机、变压器及电容器等场合。

有电磁机构和永磁机构两种。

【产品规格】分别为额定电压为12KV(10KV)、7.2KV(6KV)，额定电流为160A、250A、400A、630A、800A。

【工作原理】1）电磁保持型三相真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，悬臂和动衔铁都固定在转轴上。

合闸时，电磁线圈通电对动衔铁吸合保持，向内运动，使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力，保证闭合可靠。

分闸时，电磁线圈断电失去吸力，动衔铁在分闸弹簧的作用下，向外运动，使悬臂向下运动，通过拉动拉杆、拉动绝缘子、动导电杆向下运动，使触头分开规定距离，达到可靠分闸。

由于电磁系统在吸合动衔铁时需要较大的功率，而吸合到位后的保持功率大为减少，为节约电能，由辅助开关同步进行吸合、保持的转换。

辅助开关也提供用户外部控制需要。

电磁系统采用直流励磁，自身控制电路提供了整流装置，所以用户可直接用交流电源控制。

由于真空开关主触头得分合是在真空中进行，因而具有良好的开断特性，寿命长，安全可靠。

3）永磁机构型具有永磁机构装置功能的接触器，当合闸电源供电时，其合闸过程同上述电磁保持型一样，使接触器闭合，但保持是有先进的永磁机构装置完成，实现可靠合闸，且合闸后，控制回路都无需电源，起到可靠、节能作用。

分闸时。

真空接触器工作原理真空接触器是一种常见的真空设备，广泛应用于电子、航空航天、医疗等领域。

它的工作原理是通过控制真空度和接触面积，实现材料之间的接触和传热。

本文将介绍真空接触器的工作原理，包括其结构、工作过程和应用。

1. 结构真空接触器通常由真空室、真空泵、加热/冷却装置和控制系统组成。

真空室是容纳被加热或冷却物体的空间，通常由不锈钢或其他耐高温材料制成。

真空泵用于抽取真空室内的气体，使其达到所需的真空度。

加热/冷却装置则用于控制被加热或冷却物体的温度。

控制系统则用于监控和调节真空度、温度等参数。

2. 工作原理真空接触器的工作原理可以分为两个部分：真空度的控制和传热过程的实现。

首先是真空度的控制，真空泵通过不断抽取真空室内的气体，使其达到所需的真空度。

真空度的控制对于传热过程至关重要，因为在真空条件下，热传导效果更好，能够实现更高效的传热。

接下来是传热过程的实现，真空接触器通常通过加热或冷却装置控制被加热或冷却物体的温度，从而实现传热。

在真空条件下，热传导主要通过辐射和对流来实现。

辐射传热是指热量通过辐射波长的电磁波传递，而对流传热则是指热量通过气体或液体的对流传递。

在真空条件下，对流传热几乎为零，因此辐射传热成为主要的传热方式。

通过控制加热或冷却装置，可以实现被加热或冷却物体的温度控制，从而实现传热过程。

3. 应用真空接触器在电子、航空航天、医疗等领域有着广泛的应用。

在电子领域，真空接触器常用于半导体制造过程中的退火、烧结等工艺，通过控制真空度和温度，实现材料的加工和改性。

在航空航天领域，真空接触器常用于航天器的热控制系统，通过真空条件下的传热，实现航天器内部温度的控制。

在医疗领域，真空接触器常用于医疗设备的制造过程中，通过真空条件下的加热或冷却，实现材料的处理和改性。

总之，真空接触器通过控制真空度和传热过程，实现材料之间的接触和传热。

它在电子、航空航天、医疗等领域有着广泛的应用，为相关领域的发展和进步提供了重要支持。

真空接触器工作原理真空接触器是一种常用于工业生产中的设备，它能够在真空条件下进行物质的接触和反应，具有广泛的应用领域。

接下来，我们将详细介绍真空接触器的工作原理。

首先，真空接触器是通过排除空气，使反应物质在无氧或低氧环境下进行接触和反应的设备。

在真空接触器中，通过抽取容器内的空气，降低压力，形成真空环境。

真空环境下，反应物质的分子间距离较大，分子之间的碰撞频率降低，从而减少了反应物质之间的相互作用，使得反应更加纯净和高效。

其次，真空接触器的工作原理涉及到真空泵和真空阀等关键部件。

真空泵是用来抽取容器内的气体，形成真空环境的设备。

真空阀则用来控制容器内的压力，确保真空环境的稳定性。

这些关键部件的协调工作，使得真空接触器能够稳定地工作，确保反应过程的顺利进行。

另外，真空接触器的工作原理还涉及到物质的传输和分布。

在真空接触器中，通过设计合理的结构和装置，可以实现反应物质的均匀分布和传输。

这样一来，可以确保反应物质充分接触，提高反应效率和产物纯度。

总的来说，真空接触器的工作原理是通过排除空气，形成真空环境，使得反应物质在无氧或低氧条件下进行接触和反应。

同时，通过真空泵、真空阀等关键部件的协调工作，实现真空环境的稳定性。

此外，通过合理设计的结构和装置，实现反应物质的均匀分布和传输。

这些工作原理的协同作用，使得真空接触器能够在工业生产中发挥重要作用，实现高效、纯净的反应过程。

综上所述，真空接触器的工作原理是一个复杂而精密的系统工程，它涉及到多个方面的知识和技术。

只有深入理解其工作原理，才能更好地运用真空接触器，提高生产效率，改善产品质量。

希望本文的介绍能够帮助您更好地了解真空接触器的工作原理，为工业生产提供参考和指导。

交流真空接触器的作用
交流真空接触器的作用主要是在交流电路中快速切断和连接电路，它具有承受电压高、击穿电压低、寿命长、抗干扰性强等特点。

广泛应用于电力、矿山、治金、石油化工、机械、交通等领域的设备和系统中。

交流真空接触器不仅能切断电路，还具有保护电路的功能。

当电路中发生过电流、短路等异常情况时，交流真空接触器能够自动切断电路，保护设备和人员的安全。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

制表：审核：批准：。

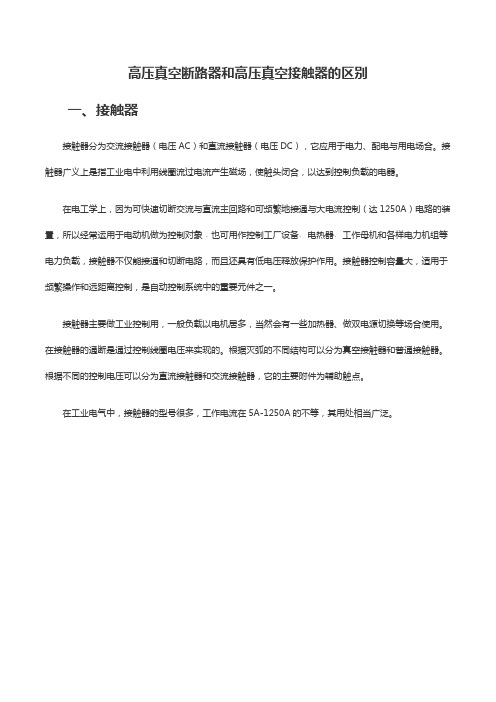

高压真空断路器和高压真空接触器的区别一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达1250A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。

接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。

在接触器的通断是通过控制线圈电压来实现的。

根据灭弧的不同结构可以分为真空接触器和普通接触器。

根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。

在工业电气中，接触器的型号很多，工作电流在5A-1250A的不等，其用处相当广泛。

二、高压真空断路器高压真空断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

高压真空断路器按其使用范围分为高压高压真空断路器与低压高压真空断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

高压真空断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压高压真空断路器则是一种使用量大面广的电器。

高压真空断路器是起保护作用的，能熄灭电弧，有分段能力。

接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。

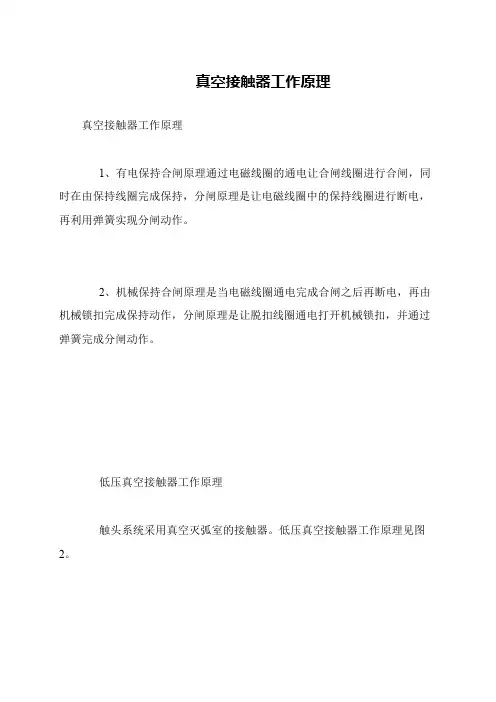

真空接触器工作原理
真空接触器工作原理
1、有电保持合闸原理通过电磁线圈的通电让合闸线圈进行合闸，同时在由保持线圈完成保持，分闸原理是让电磁线圈中的保持线圈进行断电，再利用弹簧实现分闸动作。

2、机械保持合闸原理是当电磁线圈通电完成合闸之后再断电，再由机械锁扣完成保持动作，分闸原理是让脱扣线圈通电打开机械锁扣，并通过弹簧完成分闸动作。

低压真空接触器工作原理
触头系统采用真空灭弧室的接触器。

低压真空接触器工作原理见图2。

使用真空接触器时的安全注意事项真空接触器是一种常用于制造和加工半导体材料、光学和电子设备等领域的高技术设备。

它能够在低压力条件下处理高纯度材料，保证制品的质量和精度。

但使用真空接触器时也存在一些潜在的安全风险，因此我们必须了解相关的安全注意事项，以避免发生事故。

1. 在操作前检查真空接触器的状态在使用真空接触器之前，必须仔细检查设备的状态，以确保它能够正常运行。

首先，检查真空系统的压力和温度，确保它们正常工作。

然后，检查真空室、阀门、泵等部件是否存在磨损或损坏。

如果有这样的情况，必须立即更换或修理，以保证设备的安全性和可靠性。

2. 遵守安全操作规程在使用真空接触器时，必须遵守相关的安全操作规程。

首先，要穿戴好防护设备，包括手套、护目镜、防护服等，以保护自己的安全。

其次，要严格遵守操作程序，确保操作正确、安全。

最后，要避免操作错误，包括将非专用物品加载进真空室、过度加热等，以防止设备损坏或安全事故发生。

3. 保持设备的清洁与维护真空接触器应该定期进行清洁与维护。

在进行清洁时，要避免使用刻画清洁剂等不安全的清洁用品，以免对设备造成损坏或安全隐患。

在进行维护时，要注意不要疏忽维护设备的故障和问题，以保证设备的正常工作。

4. 正确使用真空泵真空泵是真空接触器中最重要的部件之一，其工作状态对整个设备的性能和安全性有着重要的影响。

在使用真空泵时，必须严格按照操作规程进行操作，并保证泵的压力和流量符合设备的要求。

一旦出现异常，必须立即停止使用、检查和维护，以防止设备受损或人员受伤。

5. 紧急情况下的处理在紧急情况下，比如高压、漏气、火灾等，必须立即采取措施，以最大限度地减少事故的发生和危害。

在识别出故障后，应立即停机并切断电源，随后进行检查和处理。

如果无法处理，应及时联系专业维修工程师或相关部门，以进行专业的维护和修复。

6. 定期培训和检查最后，为了保证设备的正常使用和安全，必须定期进行安全检查和安全培训。

安全检查应该由专业工程师或相关部门进行，以确保设备的安全性和完整性。

目录1 概述 (2)1.1 总则 (2)1.2 可提供的形式 (2)1.3 应用领域 (2)1.4 依据标准 (2)1.5 使用条件 (2)1.6 主要技术特性 (3)1.7 结构及原理 (3)1.7.1 主体结构 (3)1.7.2 灭弧原理 (4)1.7.3 动作原理 (4)2 熔断器选用说明（仅供参考） (4)2.1 熔断器 (4)2.2 电动机保护熔断器的选用 (4)2.3 变压器保护熔断器的选用 (4)2.4 熔断器使用 (5)3 技术参数.............................. 5 3.1 技术参数 (5)3.2 机械特性参数 (6)3.3 操动机构技术参数 (6)4. 外形尺寸 (7)4.1 固定式接触器 (7)4.2 手车式接触器 (7)5 电气原理图 (8)5.1固定式接触器的电气原理图 (8)5.2 手车式接触器的电气原理图 (9)5.3 图中所表示的操作状态 (11)5.4 说明 (11)6 安装、调试与操作 (11)7 维护与保养 (12)8 运输与储存 (12)9 随机文件及附件 (13)10 订货须知 (13)11 安全注意事项 (13)1 概述1.1 总则由澳大利亚通用电气设备有限公司生产的新一代电磁操动机构的三相接触器——VCR193真空接触器，主要用于额定工作电压12kV以下，额定频率50Hz/60Hz的三相交流系统中需要大量分、合闸操作循环的场合，同时又是特别适用于频繁操作的理想电器。

VCR193真空接触器主要由真空灭弧室、电磁操动机构以及其它辅助部件构成。

通过电磁操动机构控制来实现接触器的合闸操作，分闸操作则由分闸弹簧实现。

其结构紧凑、在无需经常维护的条件下仍保证其长久的电气和机械寿命。

VCR193真空接触器与旧系列的接触器有着良好的互换性，同时它附件的通用性强，易于组装成不同的配置。

1.2 可提供的形式VCR193真空接触器具有电气自保持和机械自保持两种配置，可提供以下两种结构形式：⏹固定式⏹手车式（配置熔断器支座）手车式接触器主要由固定式接触器和特定的底盘手车组成。

电气百科：真空接触器和真空断路器的区别
真空接触器属于一种可以承受反复操作的装置，同时可以起到切断负载电流的作用，但是不能够起到开断短路电流的作用。

真空接触器具备了常开和常闭两种触点，且不具有短路电流保护功能，能够在接受到给定信号时来执行分开和保持动作。

真空断路器属于一种起到保护作用的设备，在当工作线路中发生了故障时，可以自动通过分合闸动作完成线路保护，同时也能通过手动操作分闸来对负荷电流进行切断。

真空断路器可起到过载保护、短路保护、控制保护以及联锁保护等作用，因此在这些方面相对于真空接触器要强且有区别。

真空所指的只不过就是将灭弧单元放置到真空环境中而已，空气所指的是利用空气介质完成灭弧。

而真空灭弧无非就是增加了对环境的适应性，同时也是因为真空绝缘性能和灭弧性能都表现比其它灭弧效果要好一些，所以得到应用的场所普遍也都是看重这个性能要求的。

真空接触器可起到切断负载电流、可频繁操作、可频繁接通和分断较大电流等作用，在这些方面能力比较强同时额定操作电压也相对较高，若是在高压环境建议和高压真空断路器配合使用，这样会更加安全和有保障。
