接触器的四大功能原理
接触器的四大功能原理接触器是一种电磁开关装置，主要用于控制电气设备的启动、停止和保护。
接触器的四大功能原理包括电磁原理、机械原理、热原理和电气原理。
1.电磁原理：接触器的电磁原理是基于所接收电流的变化来控制开关的闭合和断开。
接触器由激磁线圈和动铁芯组成。
当外加的电流通过激磁线圈时，线圈内产生的磁场会使铁芯吸引动作，使得控制电路进行开闭操作。
通过控制激磁电流的通断，可以实现接触器的开关功能。
2.机械原理：接触器的机械原理主要通过动作机构来实现开闭操作。
当激磁线圈饱和产生磁力后，动作机构会带动动接点与静接点间产生接触或分离，从而实现接触器的开关功能。
动作机构通常采用弹簧和弹性材料，通过机械力的弹性变形来控制接点的状态。
3.热原理：接触器的热原理是利用电流通过接触材料时产生的热量来实现自保护功能。
当接触器通电后，由于通流电路中存在电阻，会产生电流引起接触材料发热。
当接触材料温度升高到一定程度时，自保护机构会自动断开电路，避免过热引起事故。
这种机构通常包括热释放器和热敏元件。
4.电气原理：接触器的电气原理主要是通过控制电路来实现接触器的开关功能。
接触器可以与其他电气设备形成电路，用于控制或保护电动机、电炉、发电机等电气设备。
通过调节控制电路的开闭状态，可以实现对电气设备的启动、停止和保护，以避免电气设备过载或故障。
综上所述，接触器的四大功能原理包括电磁原理、机械原理、热原理和电气原理。
这些原理使得接触器能够实现可靠的开关控制和保护功能，广泛应用于各种电气设备和电力系统中。
简述接触器工作原理
简述接触器工作原理
接触器是一种常用的电气开关设备，用于控制电路的通断。
它的工作原理是基于电磁吸合和释放的机制。
接触器由电磁铁和触点组成，通过加电使电磁铁产生吸合力，从而使触点闭合或断开电路。
当电磁铁通电时，电流经过绕组，产生磁场，磁场会使铁芯磁化，形成磁力线。
这些磁力线穿过铁芯和触点，使触点受到吸引力而闭合。
闭合后，触点上的电流可以流经接触器，从而使被控制的设备启动或停止工作。
当电磁铁断电时，绕组中的电流消失，磁场也随之消失，铁芯不再磁化。
失去磁力的触点会受到弹簧力的作用，弹簧将触点弹开，使电路断开。
被控制的设备停止工作。
接触器的工作原理可以通过一个简单的例子来理解。
假设有一个电动机需要控制，接触器的线圈与电动机的电源相连。
当接触器通电时，电磁铁吸合，闭合触点，电流通过触点流向电动机，电动机开始运转。
当需要停止电动机时，断开接触器的电源，电磁铁释放，触点断开，电流无法流向电动机，电动机停止运转。
接触器的工作原理简单可靠，广泛应用于电力系统、工业自动化、建筑设备等领域。
它具有承载大电流、工作稳定可靠、操作方便等优点，是控制电路中不可或缺的重要元件。

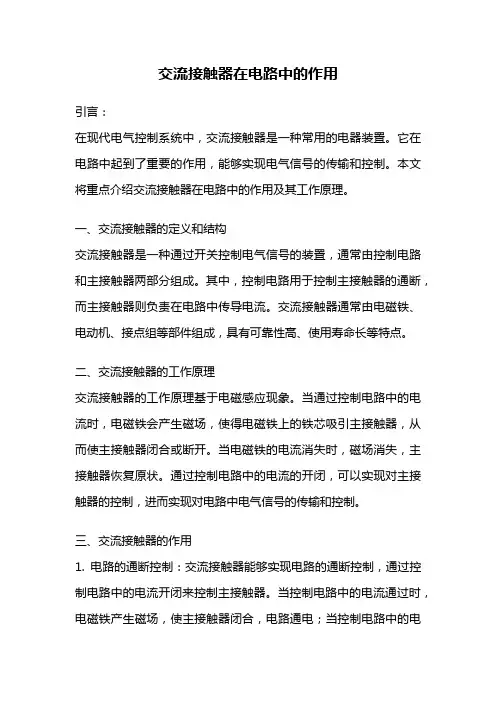

交流接触器在电路中的作用
交流接触器在电路中的作用引言：在现代电气控制系统中，交流接触器是一种常用的电器装置。
它在电路中起到了重要的作用，能够实现电气信号的传输和控制。
本文将重点介绍交流接触器在电路中的作用及其工作原理。
一、交流接触器的定义和结构交流接触器是一种通过开关控制电气信号的装置，通常由控制电路和主接触器两部分组成。
其中，控制电路用于控制主接触器的通断，而主接触器则负责在电路中传导电流。
交流接触器通常由电磁铁、电动机、接点组等部件组成，具有可靠性高、使用寿命长等特点。
二、交流接触器的工作原理交流接触器的工作原理基于电磁感应现象。
当通过控制电路中的电流时，电磁铁会产生磁场，使得电磁铁上的铁芯吸引主接触器，从而使主接触器闭合或断开。
当电磁铁的电流消失时，磁场消失，主接触器恢复原状。
通过控制电路中的电流的开闭，可以实现对主接触器的控制，进而实现对电路中电气信号的传输和控制。
三、交流接触器的作用1. 电路的通断控制：交流接触器能够实现电路的通断控制，通过控制电路中的电流开闭来控制主接触器。
当控制电路中的电流通过时，电磁铁产生磁场，使主接触器闭合，电路通电；当控制电路中的电流断开时，电磁铁的磁场消失，主接触器断开，电路断电。
这样，交流接触器可以实现对电路的远程控制，提高了电气控制系统的灵活性和可靠性。
2. 电气信号的传输：交流接触器在电路中起到了信号传输的作用。
当控制电路中的电流开闭时，交流接触器的主接触器也会相应地闭合或断开。
这样，可以将电气信号从控制电路传输到被控制电路中，实现信号的传递和控制。
3. 电路的保护：交流接触器在电路中还具有保护作用。
当电路中出现过载或短路等异常情况时，交流接触器可以通过控制电路中的保护元件，如热继电器等，及时切断电路，以避免电路和设备的损坏，保护电气系统的安全性和稳定性。
四、交流接触器的应用领域交流接触器广泛应用于电气控制系统中。
例如，工业生产中的自动化设备、机械设备等都需要通过交流接触器实现电气信号的控制和传输。
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
接触器
3灭弧装置：容量较小（10A以下）的交流接触器采用 双断口触点和电动力灭弧，容量较大的交流接触器采 用灭弧栅（罩）灭弧（栅片将电弧分成 若干段，每段 电压不足以维持起弧，且栅片有冷却作用，使电弧迅 速熄灭）
4其它部分（辅助部件） 包括底座、反作用弹簧、缓冲弹簧、触点压力弹簧、传动 机构和接线柱。 各器件作用：反作用弹簧当线圈断电（欠压或失压）时迅 速使主触点和常开辅助触点分断；缓冲弹簧缓冲衔铁在吸 合时铁心和外壳的冲击力；触点压力弹簧增加动静触点之 间压力，增大接触面以降低接触电阻，避免触点由于接触 不良而过热灼伤，并有减振作用。 （二）接触器的失压（欠压）保护：线圈电压低于85%时衔 铁不能吸合，主触点和常开辅助触点不能闭合；吸合后若线 圈电压太低(低于75%时，铁心产生的电磁力小于反作用弹 簧的反作用力，衔铁释放，常开主触点和常开辅助触点断开， 断开主电路，达到保护作用。
未通电状态
常闭触点：线圈未通电时处于闭合状态
2电磁系统：由铁心、线圈、衔铁构成，用来操纵触点的闭 合与断开。分为拍合式电磁系统（衔铁绕轴转动）和衔铁做 直线运动的电磁系统。 线圈短而粗的圆筒状，E形铁心由硅钢片铆接面成，中柱较 短，闭合时上下中柱形成气隙，以减小剩磁，避免断电后 铁心粘连。 铁心上有短路环，作用是减小交流接触器吸合时产生的振 动和噪声。
电磁系统
灭弧系统
型号
CZ
7交流接触器和直流接触器比较
项目 主触点 辅助触点 交流接触器 双断点桥式触点（三对常开） 直流接触器 滚动接触的指形触点（单极或双 极）
（两对）常开与常闭成对组 点接触的双断点桥式触点（若干） 成（桥式） 铁心由硅钢片铆接而成，有 铁心为整块铸钢，有非磁性垫片， 短路环，中柱有气隙。线圈 线圈长而薄的圆筒状。 短而粗的圆筒状。 容量较小的双断口触点和电 动力灭弧，容量较大的灭弧 栅灭弧 CJ 磁吹式灭弧
接触器基本知识详解
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

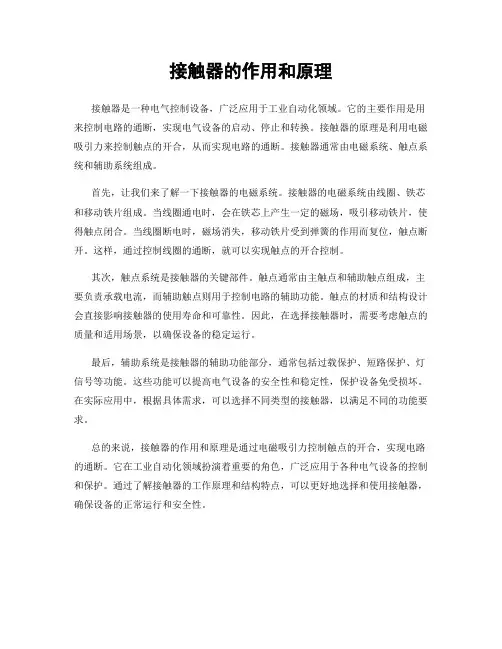

接触器的作用和原理
接触器的作用和原理
接触器是一种电气控制设备，广泛应用于工业自动化领域。
它的主要作用是用来控制电路的通断，实现电气设备的启动、停止和转换。
接触器的原理是利用电磁吸引力来控制触点的开合，从而实现电路的通断。
接触器通常由电磁系统、触点系统和辅助系统组成。
首先，让我们来了解一下接触器的电磁系统。
接触器的电磁系统由线圈、铁芯和移动铁片组成。
当线圈通电时，会在铁芯上产生一定的磁场，吸引移动铁片，使得触点闭合。
当线圈断电时，磁场消失，移动铁片受到弹簧的作用而复位，触点断开。
这样，通过控制线圈的通断，就可以实现触点的开合控制。
其次，触点系统是接触器的关键部件。
触点通常由主触点和辅助触点组成，主要负责承载电流，而辅助触点则用于控制电路的辅助功能。
触点的材质和结构设计会直接影响接触器的使用寿命和可靠性。
因此，在选择接触器时，需要考虑触点的质量和适用场景，以确保设备的稳定运行。
最后，辅助系统是接触器的辅助功能部分，通常包括过载保护、短路保护、灯信号等功能。
这些功能可以提高电气设备的安全性和稳定性，保护设备免受损坏。
在实际应用中，根据具体需求，可以选择不同类型的接触器，以满足不同的功能要求。
总的来说，接触器的作用和原理是通过电磁吸引力控制触点的开合，实现电路的通断。
它在工业自动化领域扮演着重要的角色，广泛应用于各种电气设备的控制和保护。
通过了解接触器的工作原理和结构特点，可以更好地选择和使用接触器，确保设备的正常运行和安全性。
接触器工作原理图讲解
接触器工作原理图讲解
接触器是一种电气控制设备，它主要用于控制电动机的启停和正反转。
接触器
的工作原理是基于电磁吸合和释放的原理，通过控制电磁线圈通电和断电来实现接触器的吸合和释放，从而控制电路的通断。
接触器通常由电磁系统、触点系统和辅助系统组成。
首先，我们来看一下接触器的电磁系统。
接触器的电磁系统由电磁线圈和铁芯
组成。
当电磁线圈通电时，产生的磁场使得铁芯吸引，从而使得触点闭合。
而当电磁线圈断电时，铁芯释放，触点则打开。
这样，通过控制电磁线圈的通断，可以实现接触器的吸合和释放。
接下来，我们来介绍接触器的触点系统。
接触器的触点系统包括主触点和辅助
触点。
主触点用于控制电动机的启停，而辅助触点则用于辅助控制电路的通断。
当接触器吸合时，主触点闭合，电动机启动；当接触器释放时，主触点打开，电动机停止。
而辅助触点则可以用于实现电动机的正反转、过载保护等功能。
最后，让我们来了解一下接触器的辅助系统。
接触器的辅助系统包括辅助触点、热继电器、断路器等。
辅助触点可以用于实现电动机的正反转功能；热继电器则可以用于实现电动机的过载保护；而断路器则可以用于保护电路的安全。
综上所述，接触器的工作原理是基于电磁吸合和释放的原理，通过控制电磁线
圈的通断来实现接触器的吸合和释放，从而控制电路的通断。
接触器主要由电磁系统、触点系统和辅助系统组成，通过它们的协同工作，可以实现对电动机的启停、正反转和过载保护等功能。
希望通过本文的讲解，您对接触器的工作原理有了更深入的了解。
接触器的作用和工作原理
接触器的作用和工作原理
接触器是一种电气元件，它的主要作用是在电路中控制电流的流动。
它可以用来打开或关闭电路，实现电器设备的启停控制。
接触器的工作原理是基于电磁吸引力的原理。
通常，一个接触器由一个可移动的触点和一个固定的触点组成。
当电流通过通电线圈时，通电线圈产生的磁场会吸引可移动触点，使其与固定触点接触。
这样，电流就可以通过接触器流入或流出，并控制接通或断开电路。
当需要控制电路的启停时，通过控制电流通入通电线圈来控制接触器的动作。
当通电线圈产生磁场时，可移动触点会被吸引，与固定触点接触，电路处于闭合状态。
当断开通电线圈的电流时，磁场消失，可移动触点则迅速回弹，与固定触点分离，电路处于断开状态。
接触器广泛应用于各种电气控制系统中，例如电机起动、停止和反转控制、照明控制以及自动化生产线的控制等。
由于接触器具有可靠性高、承载能力强、寿命长等优点，因此在电气工程中得到了广泛应用。
交流接触器的原理及使用方法
交流接触器的原理及使用方法接触器是一种电气装置，用于控制电路的开关。
它的工作原理是通过控制电磁铁的通断来实现开关的闭合和断开。
接触器常用于电力系统中，用于控制大功率设备的启动、停止和反向转换。
一、接触器的结构接触器通常由电磁系统、触点系统和辅助装置组成。
电磁系统由电磁铁、固定铁心和吸盘组成，用于产生吸合力。
触点系统由触点、弹簧和连接件组成，用于实现闭合和断开。
辅助装置包括中间继电器、过载保护装置等，用于提供额外的功能和保护。
二、接触器的工作原理当外部的控制电路通过电磁线圈产生电流时，电流会激励电磁铁，产生磁场。
磁场会使得固定铁心被电磁铁吸引，从而带动触点的闭合。
闭合时，触点之间会形成一个低电阻的通路，电流可从电源通过接触器流向被控制的电气设备。
与此同时，电磁线圈的通过产生的磁场将保持电磁铁的吸合状态，即使断开控制电路，触点仍能保持闭合状态。
当外部控制电路断开或逆转时，磁场消失，电磁铁不再受到吸引力，触点通过弹簧的作用恢复原位，从而断开电路。
三、接触器的使用方法接触器广泛应用于电力系统、自动控制系统、工业生产线等领域。
下面介绍一下接触器的使用方法。
1. 选型根据被控制电路的电压、电流和负载类型来选取合适的接触器。
需要注意的是，接触器的额定电流要大于被控制设备的最大工作电流。
2. 安装接触器通常安装在继电器板上，与其他电气设备进行连接。
在安装过程中，要确保接触器与其他设备之间有足够的通风空间，避免过热。
3. 连线根据接触器的接线图，正确连接控制电路和被控制设备。
控制电流通常通过控制继电器或按钮开关来提供。
4. 运行测试连接好后，进行运行测试，确保接触器的工作状态正常。
可以通过观察触点的闭合和断开情况，以及被控制设备的运行状态来判断。
5. 维护定期检查接触器的工作状态，并清除触点上的灰尘、腐蚀物等。
同时，还应定期检查触点的磨损情况，必要时更换触点。
四、接触器的优点和注意事项接触器具有以下优点：1. 承载大电流：接触器可以承载较大的电流，适用于控制大功率设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
目录1基本介绍2工作原理3主要结构4主要分类基本介绍在电工学上，因为可快速切断交流与直流主回路和接触器（图1）可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
2工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器（图2）产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
3主要结构交流接触器利用主接点来开闭电路，接触器（图3）用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
为了使磁力稳定，铁芯的吸合面加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。
接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。
接触器的使用寿命很高，机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。
技术发展交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。
接触器（图4）无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。
空气式电磁接触器（英文：Magnetic Contactor）：主要由接点系统、电磁操动系统、支架、辅助接点和外壳（或底架）组成。
因为交流电磁接触器的线圈一般采用交流电源供电，在接触器激磁之后，通常会有一声高分贝的“咯”的噪音，这也是电磁式接触器的特色。
80年代后，各国研究交流接触器电磁铁的无声和节电，基本的可行方案之一是将交流电源用变压器降压后，再经内部整流器转变成直流电源后供电，但此复杂控制方式并不多见。
真空接触器：真空接触器是接点系统采用真空消磁室的接触器。
半导体接触器：半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。
永磁接触器：永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。
4主要分类按主触点连接回路的形式分为：直流接触器、交流接触器。
按操作机构分为：电磁式接触器、永磁式接触器。
永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。
接触器（图5）交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器基本介绍交流接触器，Alternating Current Contactor。
不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
产品符合GB 14048.4和IEC 60947-4-1等标准。
2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。
产品符合GB14048.4和IEC60947-4-1等标准。
4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。
并可与CDR7或其他适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载或断相的电路。
符合标准：GB 14048.4 IEC 60947-4-1 。
5、CJX2系列交流接触器主要用于交流50Hz或60Hz、额定绝缘电压690V,在AC-3使用类别下，额定工作电压380V、额定工作电流至620A的电力系统中，供远距离接通和分断电路及频繁地起动和控制交流电动机。
并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
6、CJX5系列交流接触器适用于交流50Hz或60Hz，额定工作电压至660V，额定工作电流至100A的电力线路中，用作远距离接通及分断电路和频繁起动及控制交流电动机。
基本组成交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
电气符号交流接触器图形符号工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
使用接法一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或380V），一般都标得有。
并且注意接触点是常闭还是常开。
如果有自锁控制，根据原理理一下线路就可以了。
型号划分在电工学上。
接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。
接触器控制容量大。
适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
通用接触器可大致分以下两类。
1交流接触器。
主要由电磁机构、触头系统、灭弧装置等组成。
常用的是CJ10、CJ12、CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
但现在接触器的型号都重新划分了。
都是AC系列的了。
1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制绕线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断2基本分类交流接触器又可分为电磁式，永磁式和真空式三种。
常用的交流接触器CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B等系列。
电磁式交流接触器结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
工作原理当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
永磁式交流接触器结构接触器主要由驱动系统、触点系统、灭弧系统及其它部分组成。
CJ20-63交流接触器①驱动系统：驱动系统包括电子模块、软铁、永磁体，是永磁式接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、传动机构等。
工作原理永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。
