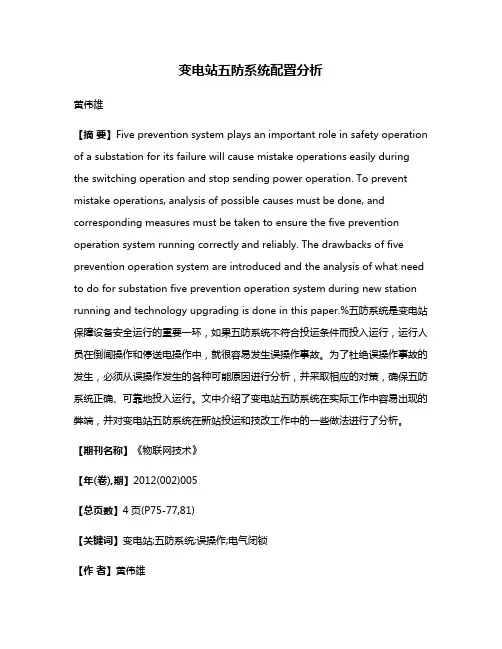

变电站五防系统配置分析黄伟雄【摘要】Five prevention system plays an important role in safety operation of a substation for its failure will cause mistake operations easily during the switching operation and stop sending power operation. To prevent mistake operations, analysis of possible causes must be done, and corresponding measures must be taken to ensure the five prevention operation system running correctly and reliably. The drawbacks of five prevention operation system are introduced and the analysis of what need to do for substation five prevention operation system during new station running and technology upgrading is done in this paper.%五防系统是变电站保障设备安全运行的重要一环，如果五防系统不符合投运条件而投入运行，运行人员在倒闸操作和停送电操作中，就很容易发生误操作事故。

为了杜绝误操作事故的发生，必须从误操作发生的各种可能原因进行分析，并采取相应的对策，确保五防系统正确、可靠地投入运行。

文中介绍了变电站五防系统在实际工作中容易出现的弊端，并对变电站五防系统在新站投运和技改工作中的一些做法进行了分析。

变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。

关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。

根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。

在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。

对此，需要应用变电站整体“五防”技术，避免误操作等事故。

变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。

微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。

在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。

变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。

其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。

在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。

计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。

当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。

上一期我们一起了解了监控系统的“四遥”，本期我们说一说“五防”。

综合自动化变电站必须考虑防止电气误操作的功能。

这就是我们常说的“五防”功能。

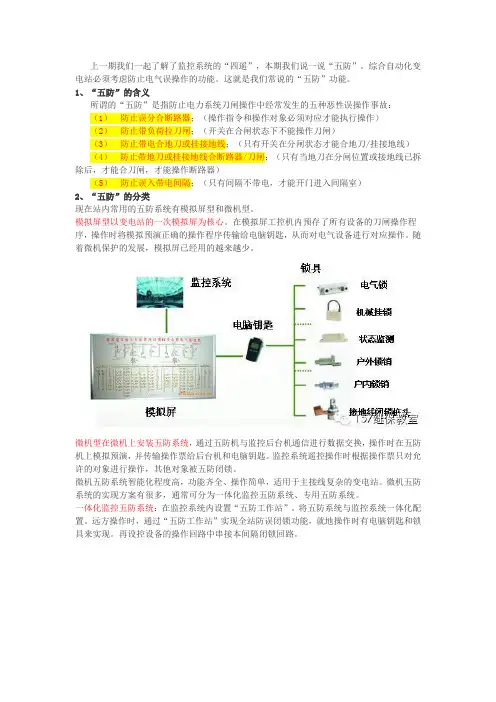

1、“五防”的含义所谓的“五防”是指防止电力系统刀闸操作中经常发生的五种恶性误操作事故：（1）防止误分合断路器；（操作指令和操作对象必须对应才能执行操作）（2）防止带负荷拉刀闸；（开关在合闸状态下不能操作刀闸）（3）防止带电合地刀或挂接地线；（只有开关在分闸状态才能合地刀/挂接地线）（4）防止带地刀或挂接地线合断路器/刀闸；（只有当地刀在分闸位置或接地线已拆除后，才能合刀闸，才能操作断路器）（5）防止误入带电间隔；（只有间隔不带电，才能开门进入间隔室）2、“五防”的分类现在站内常用的五防系统有模拟屏型和微机型。

模拟屏型以变电站的一次模拟屏为核心。

在模拟屏工控机内预存了所有设备的刀闸操作程序，操作时将模拟预演正确的操作程序传输给电脑钥匙，从而对电气设备进行对应操作。

随着微机保护的发展，模拟屏已经用的越来越少。

微机型在微机上安装五防系统，通过五防机与监控后台机通信进行数据交换，操作时在五防机上模拟预演，并传输操作票给后台机和电脑钥匙。

监控系统遥控操作时根据操作票只对允许的对象进行操作，其他对象被五防闭锁。

微机五防系统智能化程度高，功能齐全、操作简单，适用于主接线复杂的变电站。

微机五防系统的实现方案有很多，通常可分为一体化监控五防系统、专用五防系统。

一体化监控五防系统：在监控系统内设置“五防工作站”。

将五防系统与监控系统一体化配置。

远方操作时，通过“五防工作站”实现全站防误闭锁功能，就地操作时有电脑钥匙和锁具来实现。

再设控设备的操作回路中串接本间隔闭锁回路。

专用五防系统：配置独立于监控系统的专用微机五防系统。

两者通过实时通信交换信息。

远方操作时，通过专用五防系统实现传站防误闭锁功能，就地操作时由电脑钥匙和锁具来实现。

但专用五防系统与监控系统应该共享采集的各种实时数据，不应独立采集信息。

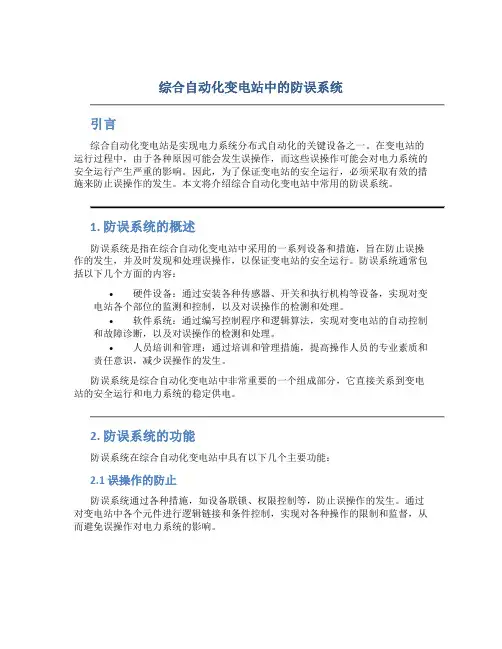

综合自动化变电站中的防误系统引言综合自动化变电站是实现电力系统分布式自动化的关键设备之一。

在变电站的运行过程中，由于各种原因可能会发生误操作，而这些误操作可能会对电力系统的安全运行产生严重的影响。

因此，为了保证变电站的安全运行，必须采取有效的措施来防止误操作的发生。

本文将介绍综合自动化变电站中常用的防误系统。

1. 防误系统的概述防误系统是指在综合自动化变电站中采用的一系列设备和措施，旨在防止误操作的发生，并及时发现和处理误操作，以保证变电站的安全运行。

防误系统通常包括以下几个方面的内容：•硬件设备：通过安装各种传感器、开关和执行机构等设备，实现对变电站各个部位的监测和控制，以及对误操作的检测和处理。

•软件系统：通过编写控制程序和逻辑算法，实现对变电站的自动控制和故障诊断，以及对误操作的检测和处理。

•人员培训和管理：通过培训和管理措施，提高操作人员的专业素质和责任意识，减少误操作的发生。

防误系统是综合自动化变电站中非常重要的一个组成部分，它直接关系到变电站的安全运行和电力系统的稳定供电。

2. 防误系统的功能防误系统在综合自动化变电站中具有以下几个主要功能：2.1 误操作的防止防误系统通过各种措施，如设备联锁、权限控制等，防止误操作的发生。

通过对变电站中各个元件进行逻辑链接和条件控制，实现对各种操作的限制和监督，从而避免误操作对电力系统的影响。

2.2 误操作的检测防误系统通过对变电站各个部位的监测，及时检测和判别误操作的发生。

例如，对开关的位置、电流、电压等参数进行监测，如果发现异常情况，则及时报警，并采取相应的措施，以防止误操作引发事故。

2.3 误操作的处理防误系统在发生误操作时，能够及时采取措施，将误操作的影响降到最低。

例如，对误操作进行记录和报警，并及时通知相关人员，并在必要时进行紧急停电等措施，以保障变电站的安全运行。

2.4 数据记录和分析防误系统能够对误操作的数据进行记录和分析，以供后续的故障诊断和事故分析。

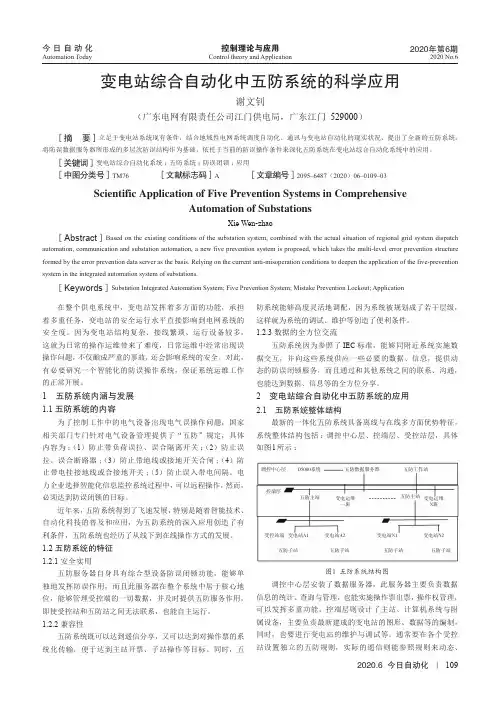

控制理论与应用今 日 自 动 化Control theory and ApplicationAutomation Today2020.6 今日自动化 ｜ 1092020年第6期2020 No.6在整个供电系统中，变电站发挥着多方面的功能，承担着多重任务，变电站的安全运行水平直接影响到电网系统的安全度。

因为变电站结构复杂、接线繁琐、运行设备较多，这就为日常的操作运维带来了难度，日常运维中经常出现误操作问题，不仅酿成严重的事故，还会影响系统的安全。

对此，有必要研究一个智能化的防误操作系统，保证系统运维工作的正常开展。

1　五防系统内涵与发展1.1 五防系统的内容为了控制工作中的电气设备出现电气误操作问题，国家相关部门专门针对电气设备管理提供了“五防”规定，具体内容为：（1）防止带负荷误拉、误合隔离开关；（2）防止误拉、误合断路器；（3）防止带地线或接地开关合闸；（4）防止带电挂接地线或合接地开关；（5）防止误入带电间隔。

电力企业选择智能化信息监控系统过程中，可以远程操作，然而，必须达到防误闭锁的目标。

近年来，五防系统得到了飞速发展，特别是随着智能技术、自动化科技的普及和应用，为五防系统的深入应用创造了有利条件，五防系统也经历了从线下到在线操作方式的发展。

1.2 五防系统的特征1.2.1 安全实用五防服务器自身具有综合型设备防误闭锁功能，能够单独地发挥防误作用，而且此服务器在整个系统中居于核心地位，能够管理受控端的一切数据，并及时提供五防服务作用，即使受控站和五防站之间无法联系，也能自主运行。

1.2.2 兼容性五防系统既可以达到遥信分享，又可以达到对操作票的系统化传输，便于达到主站开票、子站操作等目标。

同时，五防系统能够高度灵活地调配，因为系统被规划成了若干层级，这样就为系统的调试、维护等创造了便利条件。

1.2.3 数据的全方位交流五防系统因为参照了IEC 标准，能够同附近系统实施数据交互，并向这些系统供应一些必要的数据、信息，提供动态的防误闭锁服务，而且通过和其他系统之间的联系、沟通，也能达到数据、信息等的全方位分享。

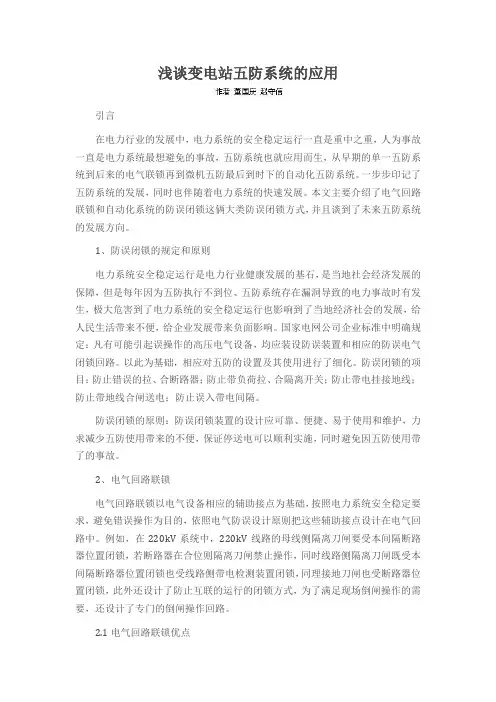

浅谈变电站五防系统的应用引言在电力行业的发展中，电力系统的安全稳定运行一直是重中之重，人为事故一直是电力系统最想避免的事故，五防系统也就应用而生，从早期的单一五防系统到后来的电气联锁再到微机五防最后到时下的自动化五防系统。

一步步印记了五防系统的发展，同时也伴随着电力系统的快速发展。

本文主要介绍了电气回路联锁和自动化系统的防误闭锁这俩大类防误闭锁方式，并且谈到了未来五防系统的发展方向。

1、防误闭锁的规定和原则电力系统安全稳定运行是电力行业健康发展的基石，是当地社会经济发展的保障，但是每年因为五防执行不到位、五防系统存在漏洞导致的电力事故时有发生，极大危害到了电力系统的安全稳定运行也影响到了当地经济社会的发展，给人民生活带来不便，给企业发展带来负面影响。

国家电网公司企业标准中明确规定：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

以此为基础，相应对五防的设置及其使用进行了细化。

防误闭锁的项目：防止错误的拉、合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带地线合闸送电；防止误入带电间隔。

防误闭锁的原则：防误闭锁装置的设计应可靠、便捷、易于使用和维护，力求减少五防使用带来的不便，保证停送电可以顺利实施，同时避免因五防使用带了的事故。

2、电气回路联锁电气回路联锁以电气设备相应的辅助接点为基础，按照电力系统安全稳定要求，避免错误操作为目的，依照电气防误设计原则把这些辅助接点设计在电气回路中。

例如，在220kV系统中，220kV线路的母线侧隔离刀闸要受本间隔断路器位置闭锁，若断路器在合位则隔离刀闸禁止操作，同时线路侧隔离刀闸既受本间隔断路器位置闭锁也受线路侧带电检测装置闭锁，同理接地刀闸也受断路器位置闭锁，此外还设计了防止互联的运行的闭锁方式，为了满足现场倒闸操作的需要，还设计了专门的倒闸操作回路。

2.1电气回路联锁优点电气回路联锁优势是直观可靠，检修人员可以根据相应电气设备的辅助接点确认回路，还可以使用万用表等简单的工具对回路进行校验，如果是电气设备辅助接点损坏可以随时更换，电缆接线错误也可以快速的发现并改正，包括二次线损坏也可以迅速排除故障，一旦连锁回路有故障需要紧急分、合断路器，根据电气闭锁设计可以快速实现。

关于变电站“五防”装置的应用1、引言随着现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。

为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段,还必须重视“五防”工作。

目前，微机五防系统在各电压等级的变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进、维护方便，能有效地防止“五误”操作。

本文在此讨论五防装置在中应用中存在的问题，提出了整改的意见。

2、关于微机“五防”闭锁装置2.1微机”五防”工作原理微机“五防”闭锁装置是一种采用计算机技术，对高压开关设备进行防止电气误操作的装置。

主要由主机、模拟屏、电脑钥匙、机械编码锁和电气编码锁等功能元件组成。

依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地开关、地线、遮拦、网门或开关柜门的闭锁，以达到防误操作的目的。

现行微机五防系统通过对一次设备如开关、刀闸、地线（接地刀闸）和遮栏网门(开关柜门)等设备上加锁来实现。

运行人员在操作前，在电脑钥匙中输入操作步骤，然后按步骤用电脑钥匙开锁操作。

2.2各种防误闭锁装置的优缺点比较2.2.1 机械闭锁机械闭锁是靠开关设备操作机构的机械结构相互制约，从而达到相互联锁的闭锁方式。

.单一的断路器—闸刀闭锁早期多靠断路器的机械联杆实现与隔离开关的闭锁;断路器回路主隔离刀闸与接地刀闸之间的闭锁。

其特点是闭锁可靠，不易发生误操作。

如果要实现断路器与断路器之间，或者断路器与其它断路器回路隔离开关的闭锁就非常困难，不能满足当今防误闭锁的要求。

若要实现，则需采用电气闭锁或电磁闭锁。

2.2.2 电磁闭锁电磁闭锁是利用断路器、隔离开关、断路器柜门等的辅助接点，接通或断开需闭锁的隔离开关、开关柜门等电磁锁电源，使其操作机构无法动作，从而实现开关设备之间的相互闭锁。

这种闭锁装置原理简单，实现便捷，非同一体的开关设备之间即可实现闭锁;其在干燥的环境中运行比较可靠，在35 kV及以下室内设备上使用较为广泛。

变电站“五防”操作系统1 前言针对我局目前对“安全传输发射工作”的重视，我们必须确保机器“三满”运行，而对于变电站的工作人员来说，就更要有高度的责任感和工作责任心，也必须要保证不间断安全、可靠的供电。

针对这一特点我台采用了微机五防和机械五防相结合的五防操作系统来确保电力设备的安全运行。

五防的含义首先我们先了解一下电力系统“五防”指的是什么：1、具有防止误分、合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂接地线；4、防止带接地线合断路器；5、防止误入带电间隔等防误功能针对五防系统的要求我们的系统必须要具备以上几个基本功能，同时最好能通过声音告警的方式来提醒操作人，操作是否正确。

电力系统“五防操作票系统”是发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照规则进行判断，开出完全实用的包括一、二次设备操作项目的倒闸操作票。

再让我们来了解下微机型防误装置基本分类微机型防误装置的基本分类见表1.同时还要具备以下几个基本条件：1、正确模拟、生成、传递和执行操作票。

2、准确采集、处理和传递信息，不允许出现误码。

3、符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。

声音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见。

4、具有电磁兼容性。

五防操作系统的使用介绍下面介绍启动本系统和结束运行一、启动双击桌面上的“操作票专家系统”快捷菜单或选择开始菜单中的“操作票专家系统”，便可启动本系统。

由于系统配置不同，该系统也能在开机后直接启动。

使用了总图，那么系统首先显示的是总图，单击总图上某站的接线部分则进入该站，如下图所示：上图可分为三个区域，顶部为信联盟息区，该区用来随时显示诸如操作票传票及回传情况、通讯情况等提示性信息，当无其它信息显示时将显示由用户自己确定的一行信息。

图的中部为一次设备接线图，它反映了设备的当前状态，当系统直接与监控系统相连时能够瞬时反映设备状态的变化情况，此时系统可以作为现场设备状态的监视屏使用。

浅析变电站的五防一体化系统摘要：目前，五防一体化系统主要运用在变电站安全运行以及维护管理方面，同时在大多数变电站系统的建立与完善也发挥着非常重要的作用。

随着社会经济的发展和科技水平的不断提高，五防一体化系统也在不断结合其他先进的技术和手段，该文详细研究了五防一体化的发展及其组成和特点，分析了目前五防一体化系统存在的缺陷并提出了一些参考性的改善措施。

关键词：变电站；五防系统；防误闭锁；引言变电站五防系统是确保变电站安全运行的关键所在，所以需要在变电站运行过程中对五防系统进行不断完善，从而有效的避免人为操作失误的发生。

由于五防系统具有较好的稳定性，可以有效的降低事故的发生机率，特别是在当前对供电可靠性要求越来越高的情况下，五防系统在变电站运行中的重要性更是有效的体现出来。

目前在综合自动化变电站，通过五防系统与监控系统的有效结合，五防一体化系统得以实现，这对提高变电站运行的可靠性起到了不可估量的作用。

一、变电站五防一体化系统概述五防一体化系统是在原来独立五防基础上发展起来的，其通过将五防系统与监控系统有效的结合，充分利用防误闭锁技术，使间隔联锁和调度端摇控操作的防误闭锁功能得以实现。

1.1五防一体化系统的组成（1）站控层的防误闭锁将五防功能模块加入到监控系统中，这样就确保了操作票智能生成和管理的实现，同时也构建了变电站一次设备远方及就地操作进行五防闭锁功能的监控模块。

在这种情况下，凭借和五防模块的实时数据共享和交换来确保在一次设备后台摇控操作来实现逻辑闭锁功能。

同时在一次设备就地操作时，可以利用电脑销钥匙的强大功能将操作票先传入其中，然后确保一次设备就地操作五防闭锁功能的实现。

站控层作为变电站使用最频繁的防误层，其闭锁要具有较高的可靠性，同时还要确保其具有较广的覆盖面，需要将全站的断路器、隔离开关、接地刀闸、网门和接地线都包括在闭锁范围之内，从而更好的对人为误操作事故进行预防。

（2）间隔层的防误闭锁通过间隔层的间隔测控装置和变电通过间隔层的间隔测控装置和变电现。

变电站“五防”技术浅析“五防”技术经过几十年的发展已经从机械程序锁、电气锁微机防误到最新的计算机监控防误，为了使广大电力技术人员能更好地了解运用“五防”技术，本文介绍了“五防”技术、计算机监控系统防误操作技术和“五防”技术的验收和的运维方面的知识。

[关键词]“五防”技术；强制闭锁；计算机监控防误操作系统；“五防”运维一、“五防”及其技术1、“五防”概述变电站的电气误操作会造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果，为防止电气设备误操作引发的电网、人身和重大设备事故，结合中外电气设备运行的实践经验，原能源部1990年对高压电气设备提出了“五防”的要求，即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电挂接地线或合接地开关；防止带地线(或接地开关)合断路器(或隔离开关)送电；防止误入带电间隔。

以法规形式规定了电气防误的管理、运行、设计和使用原则。

2、“五防”技术“五防”技术在我国先后经历了的机械程序锁、机械闭锁、电气闭锁、微机型防止电气误操作系统、计算机监控防误操作系统。

随着智能电网的发展及智能变电站的逐渐普及，计算机监控防误成为“五防”技术的主流，该系统满足了电力系统自动化技术实际应用和变电站无人值班的发展需要。

3、变电站计算机监控防误操作系统技术随着变电站设备自动化水平不断提高，与早期的变电站相比，现在的变电站设备与设备、一次与二次、远方与就地之间，不再是独立的电缆连接，而是变电站站控层、间隔层、过程层全部通过基于以太网的无缝连接通信。

现有的防误闭锁技术已经出现不能满足变电站防误要求的趋势。

而计算机监控系统防误操作技术能够很好地满足不断发展的变电站综合自动化的要求，稳定、可靠地实现“五防”功能，从而在防止电气误操作上发挥越来越大的作用，已经成为“五防”的发展趋势。

计算机监控防误操作系统采用“计算机监控系统的防误闭锁”和“本设备间隔电气闭锁”相结合的方式。

计算机监控防误操作系统具有全站性的防误闭锁功能，间隔内的纵向闭锁采用电气闭锁，间隔间的横向闭锁由监控防误实现，简称监控防误。

变电站综合自动化中五防系统的运用摘要：防误闭锁对于变电站的安全稳定运行至关重要，随着近些年电网规模的不断扩大，对变电站的防误闭锁系统可靠性提出了更高的要求。

论述了常用闭锁方式的工作原理及特点，并结合实例，介绍了五防系统在变电站综合自动化中的应用情况，指出主要设备防误闭锁功能的实现过程和防误效果。

关键词：变电站；防误闭锁；微机闭锁；五防系统1 变电站防误系统防误闭锁的范围变电站防误系统中需进行强制闭锁的1次设备有：断路器、接地刀闸、隔离开关等。

而断路器强制闭锁的操作方式有：调度和集控操作、站控层的操作、测控屏的操作以及现场就地的操作。

其中对调度和集控操作采取测控装置的闭锁方式；对站控层的操作采取防误闭锁的软件和测控装置的闭锁方式；对测控屏操作采取电气编码锁的方式进行闭锁。

对电动刀闸可在多个地方实行操作，并需采取以下闭锁方式：在调度和集控操作时，采取测控装置的闭锁方式；在站控层的操作时，采取防误闭锁的软件及测控装置的闭锁方式；在端子箱采取电气编码锁的闭锁方式；在机构箱的就地操作中，采取机械编码锁的闭锁手段。

前三种操作方式需和现场布线式单元的电气闭锁联合使用。

2 变电站常用防误闭锁的方式2.1.间隔层的防误闭锁方式对于间隔层的防误闭锁可利用间隔层的测控装置中可编程逻辑功能进行。

间隔层防误闭锁的在线闭锁同样能够通过电气设备本身位置的改变来实现，这种闭锁的方式与传统微机防误相比更为实用。

除此之外，间隔层防误系统还能够防止集控中心遥控操作或调度电动刀闸、变电站的断路器发生的错误操作，进一步保证了防误方式的安全性和可靠性。

间隔间的连锁以及间隔内的闭锁是间隔层防误闭锁的方式。

其中，间隔间连锁设备中的状态信息主要源于两部分，一部分在测控装置中，一部分在装置本地。

间隔内闭锁设备中的状态信息主要位于装置本地，只有当闭锁条件需要用到测控装置中的单元信息时，间隔层间才能够进行信息的互通，从而获得实时的信息。

间隔层防误闭锁中，通过逻辑计算间隔层的测控单元时，只有当五防条件达到相关要求，且控制闭锁接点闭合时方可进行操作。

珠海优特JOYO-B型卓越厂站防误综合操作系统(五防闭锁系统)操作指导书文件编号:发放编号:珠海优特JOYO-B型卓越厂站防误综合操作系统(五防闭锁系统)操作指导书编制部门:编写: 审核: 批准:发布日期:2010年月日实施日期:2010 年月日110kV五防闭锁系统操作指导书1.概述我中心五防闭锁系统采用的是珠海优特电力科技股份有限公司生产的JOYO-B型卓越厂站防误综合操作系统，该系统主要由UT-0301型遥控闭锁装置及各闭锁继电器、UT-ZJXT型操作票专家系统、JOYO-JV型工控主机、iKeyM-1中型电脑钥匙、DNBS-3E型锁具、DXZ-2型地线桩、TBYS-1A(W)跳步钥匙及紧急解锁钥匙等组成。

JOYO-B型防误综合操作系统，是用于电力系统防误倒闸操作，实现变电站综合自动化的一种新型装置。

JOYO-B型防误综合操作系统实现了监控系统、五防闭锁系统和操作系统等多方面的统一，具有对电气设备进行集中监测、控制、操作、遥信遥测量显示、报警等功能。

2. 系统工作原理及面板指示灯及转换钥匙2.1系统工作原理该系统利用将110kV开关设备的控制回路中串入一闭锁继电器及在刀闸和地线桩上加装机械锁具来实现闭锁功能。

在操作过程中，必须按UT-ZJXT型操作票专家系统预设的操作步骤通过iKeyM-1中型电脑钥匙对各刀闸和地线桩上的锁具逐步进行解锁操作，才能使整个操作过程顺利进行。

2.2遥控闭锁控制器面板指示灯和转换钥匙及闭锁继电器面板指示灯2.2.1电源——电源开关合上时亮红灯;2.2.2运行——系统运行是绿灯闪亮;2.2.3发送——遥控闭锁控制器发送开关闭锁信号等至微机时亮; 2.2.4接收——遥控闭锁控制器接收到微机发来的解锁等信号时亮; 2.2.5解锁——当需要将所有控制回路中的闭锁继电器短接时切至该位置;2.2.6运行——当系统正常运行时切至该位置;2.2.7闭锁——当需要将所有控制回路中的闭锁继电器闭锁时切至该位置。

变电站五防系统存在的问题及改造措施摘要：随着目前我国电力系统的不断普及与改进，变电站的日常工作量大大增加，我国也已经实现了变电站集成化控制系统的普及，大大减轻了工作人员的工作量。

但是，由于误操作问题对于变电站工作影响极大，因此防范误操作的“五防”系统在变电站工作中有着重要作用。

但目前“五防”系统也存在一些问题，本文将通过分析这些问题来探讨应对措施。

关键字：变电站；五防系统；问题；改造“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要技术措施。

一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、“机械式”防误闭锁：即通过机械连杆传动方式达到机械联锁。

机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车,这种闭锁方式多应用在单套开关设备内部机械连锁，防止10kV开关柜这种闭锁方式容易出现卡涩现象，造成运行人员操作不便,而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联,仅仅是闭锁本回路或本元件,该缺点在一些涉及多回路的大型操作时显得尤其突出。

“机械式”防误闭锁的维护不便,功能不强,难以满足复杂接线的变电站闭锁要求。

2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。

“电气式”防误闭锁相比机械防误闭锁而言,实现了不同回路间的电气连接的逻辑判断和联系,它的工作原理是在设备的二次回路上设置电气闭锁,一般是通过断路器和隔离开关的辅助接点的联锁来实现,比较可靠。

但缺点是需要预先敷设和接入大量的二次电缆,接线复杂,运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。

因此,“电气式”防误闭锁不能完整实现五防闭锁的所有功能。
