( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改国家电网公司防止电气误操作安全管理规定(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process国家电网公司防止电气误操作安全管理规定(标准版)1．总则1.1为了加强防止电气误操作安全管理和装置管理，防止电气误操作事故的发生，保障人身、电网和设备安全，制定本规定。
1.2本规定依据《国家电网公司电力安全工作规程(试行)》、《国家电网公司电力生产事故调查规程》、《国家电网公司十八项电网重大反事故措施(试行)》等制定。
1.3本规定适用于3kV及以上电压等级电气设备。
3kV以下电压等级电气设备的防止电气误操作安全管理规定由各企业、单位自行制定。
1.4国家电网公司防止电气误操作安全管理由安全监察部负责；装置管理及技术标准由生产部负责；日常管理和运行维护由区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司及所属单位分级实施。
1.5国家电网公司内的电力企业和设备运行单位都应遵守本规定，同时根据本规定制定实施细则。
1.6国家电网公司内的设计、基建、生产、农电等有关单位颁发的相关制度不得与本规定抵触。
2．管理职责2.1国家电网公司负责防止电气误操作安全管理规章制度及防误装置技术标准的制定、修订，每两年组织召开一次专业会议。
2.2中国电科院负责提供防止电气误操作技术支持，每年三月底前发布防误装置年度分析报告。
2.3区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司应成立防止电气误操作工作小组，由主管生产的行政副职或总工程师任组长，安监、生产、基建、农电、调度等部门参加，并在安监部或生产部设立专责(职)人员。
远方防误操作。
对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。
新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。
运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。
四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。
1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。
微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。
对不符合程序的操作，防误主机拒绝输出内容。
操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。
微机防误操作装置分为离线式和在线式两种。
下图为微机防误闭锁操作流程（如下图）。
4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。
电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。
，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。
需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。
附件江苏省电力公司变电站防误操作技术规定（修订稿）江苏省电力公司二〇一二年十月目录1总则.................................................. - 1 - 2变电站防误功能要求.................................... - 1 - 3站端监控系统防误功能要求.............................. - 5 - 4电气设备防误闭锁功能要求.............................. - 6 - 5有关防误操作器材技术要求.............................. - 9 - 6变电站设备操作及解锁要求............................. - 11 - 7附则................................................. - 12 -变电站防误操作技术规定（修订稿）1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求，有效防止人员误操作，保障电网和设备的安全运行，特制定本规定。
1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。
1.3变电站防误操作系统必须满足基本的“五防”要求，即：防止误分、误合断路器（以下简称开关）、防止带负荷拉、合隔离开关或手车触头、防止带接地线（接地刀闸）合断路器（隔离开关）、防止带电合接地刀闸（接地线）、防止误入带电间隔。
1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。
2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁＋设备间隔内电气闭锁”的方式来实现防误操作功能，不再设置独立的微机防误操作系统。

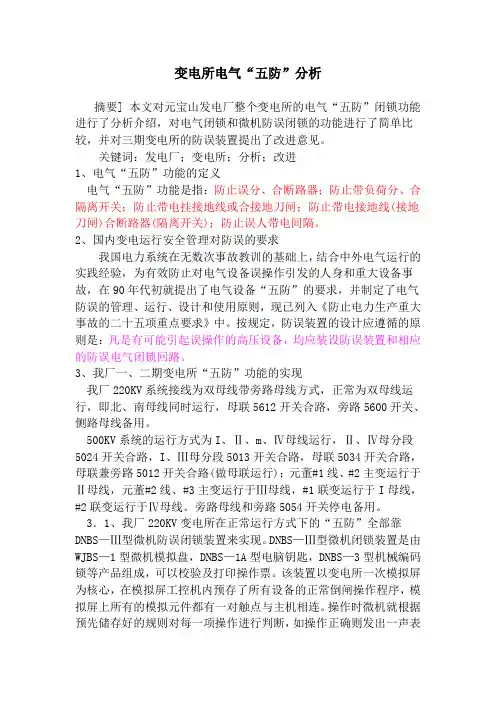

变电所电气“五防”分析摘要] 本文对元宝山发电厂整个变电所的电气“五防”闭锁功能进行了分析介绍，对电气闭锁和微机防误闭锁的功能进行了简单比较，并对三期变电所的防误装置提出了改进意见。
关键词：发电厂；变电所；分析；改进1、电气“五防”功能的定义电气“五防”功能是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂接地线或合接地刀闸；防止带电接地线(接地刀闸)合断路器(隔离开关)；防止误人带电间隔。
2、国内变电运行安全管理对防误的要求我国电力系统在无数次事故教训的基础上，结合中外电气运行的实践经验，为有效防止对电气设备误操作引发的人身和重大设备事故，在90年代初就提出了电气设备“五防”的要求，并制定了电气防误的管理、运行、设计和使用原则，现已列入《防止电力生产重大事故的二十五项重点要求》中。
按规定，防误装置的设计应遵循的原则是：凡是有可能引起误操作的高压设备，均应装设防误装置和相应的防误电气闭锁回路。
3、我厂一、二期变电所“五防”功能的实现我厂220KV系统接线为双母线带旁路母线方式，正常为双母线运行，即北、南母线同时运行，母联5612开关合路，旁路5600开关、侧路母线备用。
500KV系统的运行方式为I、Ⅱ、m、Ⅳ母线运行，Ⅱ、Ⅳ母分段5024开关合路，I、Ⅲ母分段5013开关合路，母联5034开关合路，母联兼旁路5012开关合路(做母联运行)；元董#1线、#2主变运行于Ⅱ母线，元董#2线、#3主变运行于Ⅲ母线，#1联变运行于I母线，#2联变运行于Ⅳ母线。
旁路母线和旁路5054开关停电备用。
3．1、我厂220KV变电所在正常运行方式下的“五防”全部靠DNBS—Ⅲ型微机防误闭锁装置来实现。
DNBS—Ⅲ型微机闭锁装置是由WJBS—1型微机模拟盘，DNBS—1A型电脑钥匙，DNBS—3型机械编码锁等产品组成，可以校验及打印操作票。
该装置以变电所一次模拟屏为核心，在模拟屏工控机内预存了所有设备的正常倒闸操作程序，模拟屏上所有的模拟元件都有一对触点与主机相连。

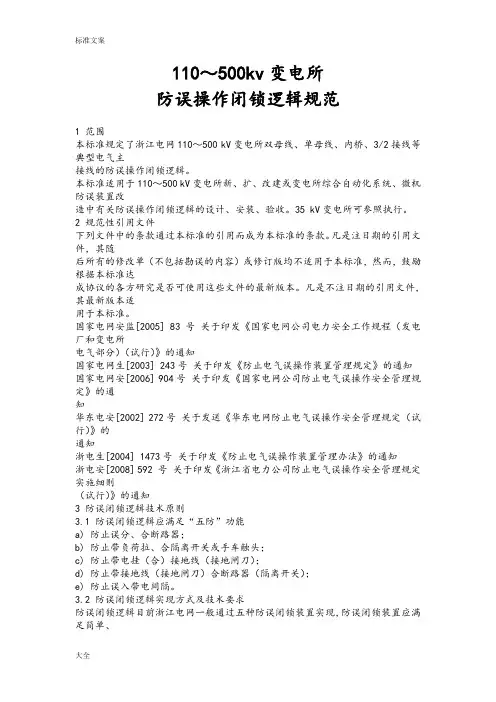

110～500kv变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所电气部分）（试行）》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则（试行）》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器；b) 防止带负荷拉、合隔离开关或手车触头；c) 防止带电挂（合）接地线（接地闸刀）；d) 防止带接地线（接地闸刀）合断路器（隔离开关）；e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁，以下电气设备之间的闭锁可具备机械联锁功能：a) 闸刀与接地闸刀之间；b) 手车与接地闸刀之间；c) 接地闸刀（接地线）与柜门之间；d) 断路器与闸刀之间；Q/GDW-11-154-20092e) 闸刀与柜门之间；f) 断路器与手车之间。
Q/GZW贵州电网公司企业标准Q/GZW × ××××-2009防止电气误操作闭锁装置技术标准(试行)2009-××-×× 发布 2009-××-×× 实施贵州电网公司发布前言防止电气误操作闭锁装置（本标准中简称为防误闭锁装置）是保证变电站安全稳定运行的重要设备，其运行可靠性和稳定性对电力系统的安全运行有着至关重要的作用。
为了规范贵州电网防误闭锁装置的运行、管理及检验，确保电网安全运行，特编制本标准。
本标准是依据国家、行业的有关标准和规程，结合贵州电网防误闭锁装置的现状而制定的。
本标准由贵州电网公司生技部提出并归口。
本标准由贵州电力试验研究院负责解释。
本标准主要起草单位：贵州电力试验研究院系统所。
本标准主要起草人：张建侠、戴宇、桂专、陈建国、何军。
目录1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4正常使用条件 (5)5通用技术要求 (5)5.1防误闭锁装置的组成 (5)5.2防误闭锁装置的配置原则 (5)5.3防误闭锁装置的功能 (6)5.4集中五防系统的功能 (7)6防误闭锁装置各部分的功能及技术要求 (8)6.1防误主机 (8)6.2电脑钥匙 (8)6.3编码锁 (9)6.4接地桩 (9)6.5临时地线管理器（可选） (9)6.6解锁钥匙管理机 (10)6.7带电显示装置（可选） (10)6.8防误闭锁逻辑 (11)7附则 (11)1范围1.1为了做好防误装置的选型、安装、验收、运行、维护和检修等工作，规范贵州电网110kV 及以上电压等级变电站防误闭锁装置的管理，明确各级人员的工作范围和岗位职责，确保防误闭锁装置安全、稳定运行，特制订本标准。
1.2新建、扩建的变电站或间隔以及更新改造的电气设备，防误闭锁装置必须同时设计、同时施工、同时投运。
无防误闭锁装置的高压设备间隔不得投入运行。
{技术规范标准}微机防误闭锁装置技术规范目录1范围12引用文件13术语和定义14总则15逻辑原则16常见主接线16.1双母线类接线16.1.1线路/主变开关间隔接线图16.1.2母联/分段开关间隔接线图16.1.3旁路开关间隔接线图16.1.4PT间隔接线图16.2单母线类接线16.2.1线路/主变/电容/接地变/站变开关间隔接线图之一16.2.2线路/主变/电容/接地变/站变开关间隔接线图之二16.2.3主变/电容/接地变/站变开关间隔接线图之三16.2.4分段开关间隔接线图之一16.2.5分段开关间隔接线图之二16.2.6旁路间隔接线图16.2.7PT间隔接线图16.2.8电抗开关间隔接线图16.2.9线路变压器组接线图16.2.10二分之三接线图17具体逻辑17.1约定17.2双母线类接线17.2.1线路间隔17.2.1.1线路开关规则17.2.1.2线路间隔刀闸规则17.2.1.3线路间隔地刀规则17.2.2主变间隔17.2.2.1主变开关规则17.2.2.2主变间隔刀闸规则17.2.2.3主变间隔地刀规则17.2.3母联/分段间隔17.2.3.1母联/分段开关规则17.2.3.2母联/分段间隔刀闸规则17.2.3.3母联/分段间隔地刀规则17.2.4旁路间隔17.2.4.1旁路开关规则17.2.4.2旁路间隔刀闸规则17.2.4.3旁路间隔地刀规则17.2.5PT间隔17.2.5.1PT间隔刀闸规则17.2.5.2PT间隔地刀规则17.3单母线类接线17.3.1线路间隔17.3.1.1线路开关规则17.3.1.2线路间隔刀闸规则17.3.1.3线路间隔地刀规则17.3.2主变间隔17.3.2.1主变开关规则17.3.2.2主变间隔刀闸规则17.3.2.3主变间隔地刀规则17.3.3分段间隔17.3.3.1分段开关规则17.3.3.2分段间隔刀闸规则17.3.3.3分段开关间隔地刀规则17.3.4旁路间隔17.3.4.1旁路开关规则17.3.4.2旁路间隔刀闸规则17.3.4.3旁路间隔地刀规则17.3.5电容间隔17.3.5.1电容开关规则17.3.5.2电容间隔刀闸规则17.3.5.3电容间隔地刀规则17.3.6接地变/站变间隔17.3.6.1接地变/站变开关规则17.3.6.2接地变/站变间隔刀闸规则17.3.6.3接地变/站变间隔地刀规则17.3.7PT间隔17.3.7.1PT间隔刀闸规则17.3.7.2PT间隔地刀规则17.3.8电抗间隔17.3.8.1电抗开关规则17.3.8.2电抗间隔刀闸规则17.3.8.3电抗间隔地刀规则17.4线路变压器组接线17.4.1线路间隔17.4.1.1线路间隔刀闸规则17.4.1.2线路间隔地刀规则17.4.2主变间隔17.4.2.1主变开关规则17.4.2.2主变间隔刀闸规则17.4.2.3主变间隔地刀规则17.5二分之三接线17.5.1开关间隔17.5.1.1开关规则17.5.1.2刀闸规则17.5.1.3地刀规则17.5.2线路间隔17.5.2.1线路地刀规则17.5.3主变间隔17.5.3.1主变地刀规则17.6其它17.6.1母线地刀规则17.6.2主变中性点地刀规则18防误装置的配置原则和安装要求518.1基本原则528.2电气闭锁设计原则和要求528.3微机五防锁设置原则及安装要求538.4临时接地线接地桩和机械编码锁的安装要求53 9微机五防的安装与验收5410附录11范围1.1本规范对变电站微机防误操作闭锁装置的基本逻辑作出了规定。

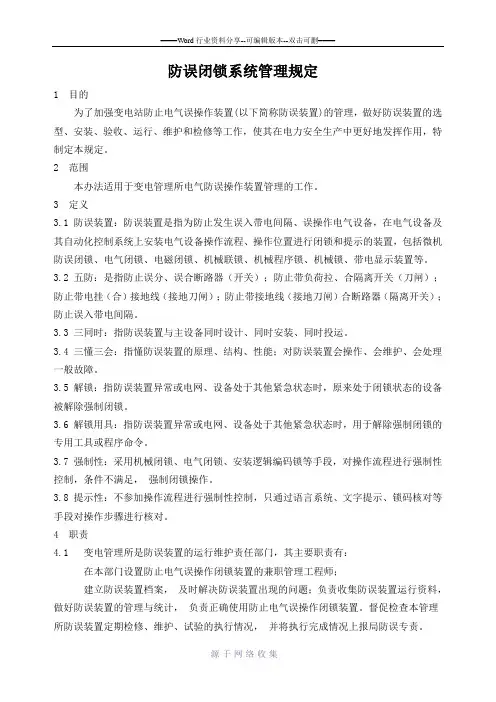

防误闭锁系统管理规定1 目的为了加强变电站防止电气误操作装置(以下简称防误装置)的管理，做好防误装置的选型、安装、验收、运行、维护和检修等工作，使其在电力安全生产中更好地发挥作用，特制定本规定。
2 范围本办法适用于变电管理所电气防误操作装置管理的工作。
3 定义3.1 防误装置：防误装置是指为防止发生误入带电间隔、误操作电气设备，在电气设备及其自动化控制系统上安装电气设备操作流程、操作位置进行闭锁和提示的装置，包括微机防误闭锁、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。
3.2 五防：是指防止误分、误合断路器（开关）；防止带负荷拉、合隔离开关（刀闸）；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
3.3 三同时：指防误装置与主设备同时设计、同时安装、同时投运。
3.4 三懂三会：指懂防误装置的原理、结构、性能；对防误装置会操作、会维护、会处理一般故障。
3.5 解锁：指防误装置异常或电网、设备处于其他紧急状态时，原来处于闭锁状态的设备被解除强制闭锁。
3.6 解锁用具：指防误装置异常或电网、设备处于其他紧急状态时，用于解除强制闭锁的专用工具或程序命令。
3.7 强制性：采用机械闭锁、电气闭锁、安装逻辑编码锁等手段，对操作流程进行强制性控制，条件不满足，强制闭锁操作。
3.8 提示性：不参加操作流程进行强制性控制，只通过语言系统、文字提示、锁码核对等手段对操作步骤进行核对。
4 职责4.1 变电管理所是防误装置的运行维护责任部门，其主要职责有：在本部门设置防止电气误操作闭锁装置的兼职管理工程师；建立防误装置档案，及时解决防误装置出现的问题；负责收集防误装置运行资料，做好防误装置的管理与统计，负责正确使用防止电气误操作闭锁装置。
督促检查本管理所防误装置定期检修、维护、试验的执行情况，并将执行完成情况上报局防误专责。
按照《输变电设备状态评价标准》的要求，对防误装置进行状态评价，提出本管理所年度防误工作计划并报生产技术部防误专责审核，负责本管理所的防误培训工作。

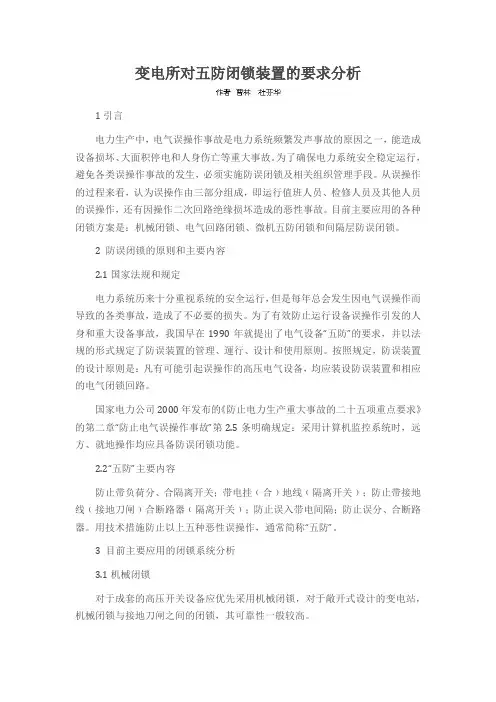

变电所对五防闭锁装置的要求分析1引言电力生产中，电气误操作事故是电力系统频繁发声事故的原因之一，能造成设备损坏、大面积停电和人身伤亡等重大事故。
为了确保电力系统安全稳定运行，避免各类误操作事故的发生，必须实施防误闭锁及相关组织管理手段。
从误操作的过程来看，认为误操作由三部分组成，即运行值班人员、检修人员及其他人员的误操作，还有因操作二次回路绝缘损坏造成的恶性事故。
目前主要应用的各种闭锁方案是：机械闭锁、电气回路闭锁、微机五防闭锁和间隔层防误闭锁。
2 防误闭锁的原则和主要内容2.1国家法规和规定电力系统历来十分重视系统的安全运行，但是每年总会发生因电气误操作而导致的各类事故，造成了不必要的损失。
为了有效防止运行设备误操作引发的人身和重大设备事故，我国早在1990年就提出了电气设备“五防”的要求，并以法规的形式规定了防误装置的管理、運行、设计和使用原则。
按照规定，防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的电气闭锁回路。
国家电力公司2000年发布的《防止电力生产重大事故的二十五项重点要求》的第二章“防止电气误操作事故”第2.5条明确规定：采用计算机监控系统时，远方、就地操作均应具备防误闭锁功能。
2.2“五防”主要内容防止带负荷分、合隔离开关；带电挂﹙合﹚地线﹙隔离开关﹚；防止带接地线﹙接地刀闸﹚合断路器﹙隔离开关﹚；防止误入带电间隔；防止误分、合断路器。
用技术措施防止以上五种恶性误操作，通常简称“五防”。
3 目前主要应用的闭锁系统分析3.1机械闭锁对于成套的高压开关设备应优先采用机械闭锁，对于敞开式设计的变电站，机械闭锁与接地刀闸之间的闭锁，其可靠性一般较高。
3.2电气防误闭锁电气防误闭锁是建立在二次操作回路上的一种防误功能。
一般通过在操作回路上串入断路器和刀闸的辅助触点来实现闭锁功能。
理论上电气连锁逻辑比较可靠，但是实际使用中存在很多严重的问题，如下：1﹚断路器、刀闸等设备提供的辅助触点有限且不同电压等级间的联系很不方便，相关闭锁回路设计出现多余互锁或闭锁不到的情况。
DOI:10.19551/ki.issn1672-9129.2020.23.019110kV智能变电站防误系统闭锁逻辑验证方案周㊀泽(国网江苏省电力有限公司射阳县供电分公司㊀224300)摘要:随着电力技术的不断发展,智能变电站已逐步得到广泛应用,而安全是永恒的主题,实践证明,变电站完善的防误闭锁装置,在电力系统稳定安全运行中起到了极其重要的作用㊂关键词:智能变电站;防误系统中图分类号:TM63㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2020)23-0018-01㊀㊀现阶段新建智能变电站采用 站端监控系统逻辑闭锁+完善的电气闭锁 来实现防误操作功能,为有效防止误操作,保障电网和设备的安全稳定运行,在变电站投运前必须对防误系统的闭锁功能进行验证,确保变电站电气设备具备完善的 五防 功能,即:1㊁防止误分㊁误合断路器;2㊁防止带负荷拉㊁合隔离开关或手车触头;3㊁防止带接地线(接地刀闸)合断路器(隔离开关);4㊁防止带电合接地刀闸(接地线);5㊁防止误入带电间隔㊂1㊀智能变电站监控系统网络结构智能站组网方案一般采用 三层两网 的网络结构,三层分别为站控层㊁间隔层及过程层,两网为站控层MMS网络(站控层与间隔层间)㊁过程层网络(过程层与间隔层间,分SV网㊁GOOSE网)㊂智能变电站的过程层是保护㊁测控等装置与断路器㊁互感器等设备的连接点,必须完成控制操作的驱动与执行,在线检测各运行设备的状态参数等功能㊂过程层需完成电气模拟量的采集㊁输入和基本状态量的输入输出任务,主要为断路器㊁互感器㊁合并单元㊁传感器单元㊁智能输入输出单元等设备㊂其控制操作功能主要体现在分合断路器㊁投切补偿装置㊁低频低压减载㊁调节有载变压器的分接头等,且要求能判别命令真伪及合理性㊂智能变电站间隔层设备执行一个间隔内与过程层操作有关的任务,如完成本间隔防误锁㊁实施同期合闸及其他控制㊁实现一次设备的保护控制㊁汇总本间隔内各类数据信息等功能,且能按优先级别完成数据采集㊁控制命令及统计运算等功能㊂间隔层设备主要为保护㊁测控㊁录波等功能性装置,在过程层和站控层之间发挥承上启下的功能以保证数据传输的可靠性㊂智能变电站站控层必须完成人机接口㊁远方通信㊁后台信息处理等任务,主要包括运动装置㊁操作员工作站㊁工程师站等㊂变电站站控层接收调度端下达的的控制命令,由间隔层设备和过程层设备去执行;并需汇总站内运行信息,将各类信息以既定规约送向调度端或集控中心㊂站控层还须具有各类在线功能,如可编程防误闭锁,对间隔层及过程层设备进行维护㊁组态㊁修改参数等功能㊂2㊀站端操作员工作站验证方案(1)站端操作员工作站应具备完善的全站性防误闭锁逻辑判别功能,其防误规则库应与I/O测控模块中的完全一致㊂为确保防误逻辑库的统一,同时减少输入的工作量,操作员工作站中防误逻辑库应能直接下载到I/O测控模块中,并与间隔层I/O测控模块的防误闭锁逻辑保持一致㊂操作员工作站中操作时应具备模拟预演功能,和正式操作应有明显的视觉区分,并具备防误校验功能;正式操作时应和预演进行比对,发现不一致应终止操作并告警㊂(2)站端操作员工作站中一次模拟图:一次系统模拟图应与实际一次接线相符,各设备的名称㊁编号以及系统运行方式等均应一致;一次系统模拟图不同电压等级,应使用不同颜色区分,设备处于不同状态时也应对应不同颜色; (3)各间隔应设置分画面:相关操作均应在分画面中进行,主界面的操作应被禁止;分画面应包含该间隔一次接线图,间隔逻辑闭锁功能提示,负荷电流㊁电压㊁有功㊁无功㊁功率因数等数据,光字信号㊁线路有压指示,保护定值区切换㊁保护定值修改㊁压板投退索引,顺控操作索引,智能告警㊁事故分析索引,在线监测索引等;(4)一次系统监控画面设置有设备的电流㊁有功㊁无功㊁功率因数㊁母线电压㊁主变档位㊁主变温度㊁开关远方/就地位置㊁线路有压指示灯㊁事故总㊁间隔事故总等基本信息;当任一间隔出现告警㊁异常㊁通讯中断时,该间隔开关图形应闪烁提醒,或设置告警总提醒;3㊀智能变电站防误系统验证方案(1)间隔层I/O测控模块应设有完善的全站性电气操作闭锁逻辑,除判别本间隔电气回路的闭锁条件外,还必须对其它跨间隔的相关闭锁条件进行判别㊂所有通过I/O测控模块进行的操作均应经过防误闭锁逻辑判断,若操作错误,测控装置应闭锁该项操作并报警,输出提示条文㊂I/O 测控模块的防误逻辑判别,除了对相应设备状态进行判别外,还必须对采集的相关模拟量进行判别㊂如操作隔离开关应判别该回路CT无电流,合地刀时应判断相应CVT或PT 无电压等㊂(2)出线开关柜应装设具有自检功能的高压带电显示装置,并与线路侧接地刀闸实行联锁,当带电显示装置显示无电后方可操作线路侧接地刀闸㊂柜体后门应在出线侧接地刀闸合上后才能打开或关闭,出线侧接地刀闸应在柜体后门关闭后方能操作㊂(3)主变低压侧开关柜的操作应实现与主变各侧接地刀闸(专用接地装置)的联锁,具有防止带地刀(或接地线)推入手车的闭锁㊂(4)机械五防锁具及电磁闭锁:当电容器㊁所变㊁消弧线圈等设备网门不能实现 站端监控系统逻辑闭锁+间隔内电气闭锁 时,可采用电气闭锁(电磁锁)方式实现网门与相关设备的防误闭锁功能㊂电磁锁应在符合操作条件时才得电,允许操作,不符合条件时应可靠闭锁㊂(5)常用临时接地线的接地点,应设置专用接地装置㊂专用接地装置的位置接点应接入对应测控装置,并参与防误闭锁逻辑条件判别㊂专用接地装置与接地线和地网的连接应满足故障通流要求㊂(6)站控层与间隔层防误验证时应分开验证,即验证间隔层防误时,站控层防误解/联锁把手应切至解锁位置,相反,验证站控层防误时,间隔层五防解/联锁把手应切至解锁位置;(7)防误系统验证时,不仅要检验符合防误要求时,操作是否能够执行,也要检验不符合防误要求时,操作是否被禁止;应对每个闭锁条件逐一验证,即在验收操作时,只能有一个闭锁条件存在,不能多个闭锁条件一起验证;除采用远方遥控操作校验五防逻辑外,还应就地操作检验各五防逻辑是否正确㊂结束语:与传统变电站相比,智能化变电站有很多优点,但同时也带来了新的挑战㊁新的问题㊂变电运维人员应该正视这些问题,从智能化变电站的运行原理㊁验收及投运启动要点㊁运行维护注意事项㊁操作方式及方法等方面着手,不断学习智能化变电站的相关知识,为智能化变电站安全稳定的运行打好基础㊂参考文献:[1]一种变电站五防一体化防误闭锁操作及监控系统[P].王海滨,王宝龙,刘鹏,冯红,金广鑫,程国宾,王云枫.中国专利:CN110752667A,2020-02-04㊃81㊃。
“五防”技术措施原则探究在电厂和电网生产、运行过程中，由于人为因素，存在各种各样的误操作，会引起设备损坏甚至人身伤亡事故。
为了防止这些误操作，在站（电厂）内高压电气设备应设有防误装置和相应的防误闭锁回路，并对高压设备的操作进行严格的管理。
按照国标描述，“五防”是指：1、防止带电挂接地线（合接地闸刀）；2、防止带接地线（接地闸刀）合闸；3、防止人员误入带电间隔；4、防止带负荷拉、合隔离开关；5、防止误分、误合断路器；以及防止非同期并列等。
实现“五防”有两个方面：一方面，从技术措施上做到防误操作，另外一方面是从管理措施上做到防误操作。
目前，从技术上实现“五防”功能的主要有以下几种方法：1、机械闭锁。
依靠电气设备操作机构的机械连杆和结构的相互制约，达到相互闭锁。
这样的方式最大的缺点是无法实现跨间隔（远距离）设备之间的互相闭锁，是一种不完整的方法，无法完成整套的“五防”逻辑。
2、电气闭锁（包含电磁锁）。
利用断路器、隔离开关、设备柜门、电气量判别继电器等的辅助接点接入需闭锁的隔离开关或接地刀闸等控制回路上（电磁锁控制回路上），使其操作机构无法动作，从而实现设备之间的相互闭锁。
3、微机“五防”（包含后台软件逻辑闭锁）。
把断路器、隔离开关、设备柜门、电气量判别继电器等的辅助接点全部送入微机，然后由微机对这些信号进行逻辑判断，输出一付接点接入设备的控制回路中，从而实现设备之间的相互闭锁（后台软逻辑是根据收集到的信号判断是否允许操作）。
在实际设计和运行过程中，由于没有统一标准，各电厂和供电局会要求使用各自的“五防”方法。
常常会在“五防”中加入非必要的多余逻辑和回路，甚至与设计和装置功能不符，存在缺陷，给调试和运行带来了很多困难和隐患。
所以有必要研究和规范目前实施“五防”的技术，设定一个最基本的原则，以达到保障电力生产的安全稳定进行。
这样的原则，应该要做到最为精简和最为有效，要删除那些不涉及设备损坏、人身安全以及影响系统稳定的逻辑。
变电站防误操作技术规定江苏省电安生【2008】631号文1 总则1.1 为规范和统一变电站防误操作系统的技术要求，有效防止误操作，保障电网和设备的安全稳定运行，特制定本规定。
1.2 变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电站运行生产模式发展方向。
2 220KV及以上敞开式变电站2.1 变电站采用“计算机监控系统的逻辑闭锁 + 本设备间隔电气闭锁”来实现防误操作功能，不再设臵独立的微机防误操作系统。
2.2 计算机监控系统应具有完善的全站性逻辑闭锁功能。
除判别本间隔电气回路的闭锁条件外，还必须对其他跨间隔的相关闭锁条件进行判别。
接入计算机监控系统进行防误判别的断路器、隔离开关及接地刀闸等一次设备位臵信号，应采用常开、常闭双位臵接入校验。
2.3 电气闭锁实现设备本间隔内的防误闭锁，不设臵跨间隔电气闭锁回路。
2.4 计算机监控系统逻辑闭锁应与电气闭锁“串连”，并满足下列功能要求：2.4.1 当计算机监控系统解除防误闭锁时，不得联解现场设备电气闭锁。
2.4.2 解除电气闭锁时，不得联解计算机监控系统逻辑闭锁。
2.4.3 现场用按钮近控操作隔离开关，计算机监控系统也应该对逻辑条件进行判别，条件不满足时禁止操作。
2.4.4 若隔离开关机构手摇操作带闭锁功能，则闭锁条件也应该通过电气闭锁和计算机监控系统逻辑闭锁来实现。
2.4.5 隔离开关操作回路的典型原理图如下：图中LD为远/近控切换开关，PC、PO为近控操作按钮，L为手摇操作电磁锁（隔离开关自带、厂家配套的手摇孔闭锁）2.5 解锁的设臵2.5.1 计算机监控系统间隔层I/O测控屏上装设2个解锁开关，一个解锁开关用以解除I/O测控模块的防误逻辑功能，此时可以通过I/O 测控模块操作，但无闭锁逻辑；另一个解锁开关用以解除I/O测控模块逻辑闭锁的输出，当I/O测控模块故障需现场近控操作时，操作此开关解锁。
国家电网有限公司防止电气误操作安全管理规定国家电网有限公司目录1.总则 (1)2.职责 (2)3.操作要求 (3)4.防止电气误操作装置 (7)5.二次设备防误管理 (14)6.专业工作 (17)7.附则 (20)国家电网有限公司防止电气误操作安全管理规定1.总则1.1为加强防止电气误操作安全管理和装置管理，防止电气误操作事故发生，保障人身、电网和设备安全，制定本规定。
1.2本规定依据国家电网有限公司《电力安全工作规程》、《十八项电网重大反事故措施》、《安全事故调查规程》等制定。
1.3本规定中的防止电气误操作包括一次电气设备“五防”和二次设备防误。
1.4一次电气设备“五防”功能：（1）防止误分、误合断路器（开关）；（2）防止带负荷拉、合隔离开关（刀闸）或进、出手车；（3）防止带电挂（合）接地线（接地刀闸）；（4）防止带接地线（接地刀闸）合断路器（开关）、隔离开关（刀闸）；（5）防止误入带电间隔。
1.5二次设备防误应做到：（1）防止误碰、误动运行的二次设备；（2）防止误（漏）投或停继电保护及安全自动装置；（3）防止误整定、误设置继电保护及安全自动装置的定值；（4）防止继电保护及安全自动装置操作顺序错误。
1.6本规定适用于3千伏及以上电压等级电气设备。
3千伏以下电压等级电气设备的防止电气误操作安全管理规定由各单位自行制定。
1.7国家电网有限公司内的电力企业和设备运维（制造）单位需遵守本规定，并根据本规定在设计、物资、建设、运检、调控等环节细化实施细则。
2.职责2.1国家电网有限公司负责防止电气误操作安全管理规章制度及防误装置管理规定、技术标准、重大反事故措施的制定和修订，组织召开专业会议。
2.2中国电科院高压所负责提供防止电气误操作技术支持，完成防误专业年度工作报告。
2.3防止电气误操作安全管理及防误装置日常运行维护等专业工作由省（自治区、直辖市）电力公司、国家电网有限公司直属公司及所属单位分级实施。
变电站测控闭锁防误技术补充规定1、新建变电站监控系统应设置全站的远方/就地控制切换开关，此开关的状态应能在当地监控（后台机）和监控中心实时显示。
当其在“远方”位置时，监控中心可以遥控，变电站当地监控（后台机）不能控制开关设备；当其在“就地”位置时，监控中心不能遥控，变电站当地监控（后台机）控制开关设备。
2、在现场单元操作端子箱内，“解锁”开关一个间隔共用一个，只能解除本间隔电气闭锁。
“远方/就地”切换开关用于控制隔离开关的远方和就地（开关端子箱内）操作，数量应根本本间隔内要操作的隔离开关数量予以配置。
3、测控装置解除I/O闭锁功能，要使用带锁的解锁开关，一个间隔使用一个解锁开关。
测控装置解锁开关与测控屏上“远方/就地”切换开关应分开设置。
测控屏上“远方/就地”切换开关用于控制开关的远方（监控中心）和就地（测控屏内）操作。
4、各解锁和远方/就地位置的信号均要传送监控系统。
5、解锁方式的运行规定：优先通过监控或后台上进行遥控操作，如果遥控操作不能进行，应先到现场，在单元操作端子箱，将远方/就地切换开关，切至“就地”方式进行操作，若仍然不能操作，应按规定申请解锁，解锁申请内容包括I/O闭锁的解锁和现场端子箱解锁，具体操作应先到控制室取解锁钥匙，先在测控装置上进行解锁，再带好端子箱解锁钥匙至现场，先利用本身间隔的电气闭锁进行操作，如果仍不能操作，最后使用端子箱解锁钥匙在现场进行解锁。
6、 GIS设备的解锁操作，应在汇控柜上“远方/就地”切至“就地”后才能进行。
解锁时，在“远方”位置不允许进行遥控才做。
7、已投运的测控装置，I/O闭锁的解锁使用压板操作方式的，应将解锁压板作为解锁钥匙管理。
8、在测控装置上修改闭锁逻辑的工作，应由远动或继保人员负责进行，运行人员负责验收。
9、对于监控系统带防误闭锁功能的验收工作，由运行人员负责，远动或继保人员要给予必要的配合。
验收范围包括间隔本身的电气闭锁和I/O闭锁逻辑。
110～500kv变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所电气部分）（试行）》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则（试行）》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器；b) 防止带负荷拉、合隔离开关或手车触头；c) 防止带电挂（合）接地线（接地闸刀）；d) 防止带接地线（接地闸刀）合断路器（隔离开关）；e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁，以下电气设备之间的闭锁可具备机械联锁功能：a) 闸刀与接地闸刀之间；b) 手车与接地闸刀之间；c) 接地闸刀（接地线）与柜门之间；d) 断路器与闸刀之间；Q/GDW-11-154-20092e) 闸刀与柜门之间；f) 断路器与手车之间。
3.2.2 电气防误闭锁电气防误闭锁是将断路器、隔离开关、接地闸刀等设备的辅助接点接入电气操作电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电气闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电气闭锁。
3.2.3 电磁防误闭锁电磁防误闭锁是将断路器、隔离开关、接地闸刀、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电磁闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电磁闭锁。
3.2.4 微机防误闭锁微机防误闭锁是指通过计算机软件实现锁具之间的闭锁逻辑关系，从而达到电气设备防误闭锁的目的。
根据闭锁逻辑实现的方式不同，分为模拟屏和计算机的形式。
微机防误装置应保证设备状态与实际一致，可通过与监控系统通讯实时对位来实现，在通讯中断时，微机防误应维持通讯断开前的状态，并不得影响微机防误装置的独立运行。
用微机防误闭锁实现断路器防止误分（合）闭锁的应优先采用电编码锁实现。
微机防误闭锁后台预演应保持与实际运行方式一致。
3.2.5 计算机监控系统防误闭锁计算机监控系统防误闭锁是指利用变电所计算机监控系统采集设备状态，设置闭锁逻辑，输出闭锁接点串接在电气设备控制回路中实现闭锁。
计算机监控系统防误闭锁还应对非电动操作的设备实现锁具的闭锁。
计算机监控系统采集的接点应直接采用辅助接点，不得使用重动继电器，为便于监视状态，应与后台状态采集使用同一辅助接点；监控输出的接点应采用控接点，且满足回路开断容量的要求。
遥控操作的电气设备应在后台操作界面设置监控闭锁逻辑，而串接于电动操作回路的闭锁接点应由该设备的测控装置实现。
计算机监控系统防误闭锁的“开放/闭锁”状态应在监控后台操作界面中设置明显标志。
3.3 元件防误操作闭锁逻辑3.3.1 断路器防误操作闭锁断路器无强制性的防误操作闭锁逻辑，应采取提示性措施防止误分、合。
防止带接地线（接地闸刀）合断路器，应通过断路器两侧隔离开关与接地线（接地闸刀）的闭锁逻辑来实现。
监控中心、操作站远方操作或变电所后台监控操作时，应输入操作人员和监护人员的密码，相应设备的编号。
3.3.2 隔离开关防误操作闭锁逻辑隔离开关防误操作闭锁逻辑原则上只考虑与安装的接地闸刀间的联锁，如接地线纳入变电所的防误闭锁逻辑，则等同于接地闸刀。
Q/GDW-11-154-200933.3.2.1 母线闸刀a) 断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开；b) 正常倒母时，母联运行状态、本间隔另一母线闸刀合上；c) 当需硬连接倒母时，某间隔（主变或旁路间隔）正、副母闸刀均合上、本间隔另一母线闸刀合上；d) 当间隔硬连接需切空母线时，本间隔正、副母线闸刀均合上、被切母线所有闸刀均断开（压变闸刀除外）。
3.3.2.2 线路闸刀断路器断开、断路器两侧接地闸刀断开、线路接地闸刀断开。
3.3.2.3 变压器闸刀断路器断开、断路器两侧接地闸刀断开、变压器各侧接地闸刀断开。
3.3.2.4 母联闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。
3.3.2.5 分段闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。
3.3.2.6 旁路闸刀不停电旁路代时，被代间隔正母闸刀合上及副母闸刀断开（或副母闸刀合上及正母闸刀断开）、线路（或变压器）闸刀合上、旁路间隔断路器断开、旁路母线接地闸刀断开、旁路母线闸刀合上、旁路间隔正母或副母闸刀合上（旁路兼母联接线方式的，跨条闸刀断开）；停电旁路代时，被代间隔线路（或变压器）闸刀断开、线路（或变压器各侧）接地闸刀断开、旁路母线接地闸刀断开、旁路断路器断开（旁路兼母联接线方式的，跨条闸刀断开）。
3.3.2.7 压变闸刀压变接地闸刀断开、母线接地闸刀断开。
3.3.2.8 电容器（电抗器）闸刀电容器（电抗器）接地闸刀断开、断路器断开位置。
3.3.2.9 接线为3/2 方式时闸刀（本条“断路器”用“开关”表述）a) 边开关母线侧闸刀：边开关断开、边开关两侧接地闸刀断开、母线接地闸刀断开。
b) 边开关出线侧闸刀：边开关断开、边开关两侧接地闸刀断开；若无线路闸刀，则线路接地闸刀断开。
c) 边开关变压器侧闸刀：边开关断开、边开关两侧接地闸刀断开；各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
d) 中开关闸刀：中开关断开、开关两侧接地闸刀断开；若无线路闸刀，则线路接地闸刀断开；若一侧为主变间隔，则各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
3.3.2.10 变压器500kV闸刀（变压器直接接母线）a) 断路器与变压器间无闸刀：断路器断开、断路器母线侧接地闸刀断开、母线接地闸刀断开、各侧变压器地刀断开；若低压侧无变压器闸刀，则低压侧母线地刀断开。
b) 断路器与变压器间有闸刀时：1）母线闸刀：断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开；2）变压器闸刀：断路器断开、断路器两侧接地闸刀断开、各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
