热锻模具工艺及其要点

热 模 锻作业指导书操作规范：1、安装模具前应检查模具是否与产品相符，上下模是否配套。

2、按工艺卡要求调整上下模相关位置，满足毛坯允许的错移要求。

3、预热模具到170--350℃并予以保持，作业间隙必须对模具采取保温措施。

4、配置石墨水，一般锻件石墨乳加水稀释25—30倍，脱模困难的稀释10—20倍，石墨水喷打在预热好的模具表面后水迅速蒸发能留下一层较薄的石墨，放置坯料锻造后易脱模且基本没有残留石墨为准。

经常检查是否有石墨塞堵在型腔，并注意加水和加石墨，确认容器内的石墨水保持搅动，保持好石墨水浓度。

5、锻打每件产品时必须喷石墨水润滑模具型腔，并吹干多余的石墨水，使模具经常保持在170--350℃。

对模具升温较高、受力大、表面金属剧烈流动磨损较快的模具局部必须加大石墨水的喷打量，并注意喷打操作方法。

如：圆型带孔槽的模具，模具孔槽内部侧面都要全部喷打石墨水冷却润滑，操作手法为垂直沿孔槽走向环绕喷打石墨水；长条形模具边部易变形，须沿边部侧面走向来回喷打石墨水。

6、目测毛坯温度，过热过烧的隔离处理，温度过低的毛坯重新加热。

7、形状对称的产品，放料必须放置在模具型腔中心或中轴线上；形状非对称产品，放料须注意坯料各部位重心要和产品重心吻合，并根据金属流动方向调整放料位置，保证各部位充满无折叠。

8、严禁上一个产品脱模后不喷打石墨水冷却和润滑就立即锻打下一个产品。

9、调整好压力机打击力，防止模具打薄或产品太厚；严禁随意空击模具。

10、产品脱模时，只能撬飞边，不得用太尖的撬棍用力的撞击产品。

11、连续锻造每隔1~3小时对模具表面进行打光；模具变形严重、脱模困难或模具局部开裂凸起时，必须立即打光修理，严重时须换模。

质量控制：1、 目测表面无夹层、折叠、裂纹、缺料、过热、过烧。

2、检查锻件错移量是否符合图纸技术要求。

3、首件全检尺寸和外观，巡检抽查3-4只/20分钟检查产品重要尺寸、关键尺寸和全部外观； 并将其空冷后确认，必要时冷却后抛丸处理再检验。

热锻造工艺流程主要包括以下步骤：
1. 原料准备：选择适当的原材料，包括金属坯料和锻造辅助材料。

金属坯料通常为各类金属合金或纯金属，根据需要可以采用不同的规格和形状，例如圆钢、方钢、板材、管材等。

锻造辅助材料包括模具、润滑油、冷却水等。

2. 加热：将金属坯料放入加热炉中，加热到所需的温度。

加热温度和加热时间需要严格控制，避免金属材料过度加热或加热不足。

一般来说，预热温度应该控制在金属材料的再结晶温度以上，但不超过其熔点。

3. 锻造：加热后的金属坯料放入锻压机或铁锤等设备中进行压制、拉伸、弯曲等变形加工，从而改变其内部组织和物理性质，最终得到所需形状和尺寸的金属制品。

这个过程可能需要多次锻造，以达到所需的形状和尺寸。

具体来说，锻造可分为自由锻造和异型锻造。

自由锻造是将金属坯料放在锻模表面上，通过手工或机械压力进行锤打、压制等加工，使其得到所需形状。

异型锻造则是采用锻模对金属坯料进行塑性变形，从而达到所需的不同形状和尺寸。

这一步可以消除应力，提高金属制品的强度和硬度，同时也有利于改善其外观质量和精度。

4. 冷却：对锻造后的金属材料进行冷却处理，以使其达到所需的硬度和强度。

冷却处理通常分为两种类型：自然冷却和人工冷却。

5. 清理：主要是去除表面氧化皮。

6. 检查：一般锻件要经过外观和硬度检查，重要锻件还要经过化学成分分析、机械性能、残余应力等检验和无损探伤。

需要注意的是，热锻造工艺流程可能因具体的产品和工艺要求而有所不同，上述步骤只是一般性的描述。

在实际操作中，应根据具体情况进行调整和优化。

锻造工艺过程及模具设计1. 引言锻造是一种通过对金属材料施加压力，使其产生塑性变形，从而得到所需形状和性能的工艺方法。

锻造工艺及模具设计在制造业中具有广泛的应用。

本文将介绍锻造的工艺过程和模具设计的基本原理和方法。

2. 锻造工艺过程2.1 热锻工艺热锻是指在高温下进行的锻造工艺。

其基本过程包括预热、装料、锻造和冷却四个步骤。

2.1.1 预热预热是将锻造原料加热至一定温度，以提高其塑性和降低锻造压力。

预热温度的选择取决于材料的类型和要求。

2.1.2 装料装料是将预热好的原料放置在锻造模具上，以准备进行下一步的锻造操作。

装料时需要考虑材料的定位和固定，确保锻造过程中的准确性和一致性。

2.1.3 锻造锻造是通过对装料施加压力，使其发生塑性变形，从而得到所需形状和性能的过程。

在锻造过程中，需要控制加压力、防止材料裂纹和变形等问题。

2.1.4 冷却冷却是将锻件从锻造中取出后，使其慢慢冷却，以缓解残余应力和提高材料的硬度和强度。

2.2 冷锻工艺冷锻是指在室温下进行的锻造工艺。

与热锻相比，冷锻可以更好地控制材料的性能和形状，并且不需要进行预热和冷却，节约能源。

2.2.1 材料的选择冷锻对材料的要求较高，一般选用具有良好塑性和变形能力的材料，如铝、铜等。

2.2.2 模具的设计冷锻模具的设计需要考虑以下几个方面：模具材料的选择、模具结构的设计、模具的可制造性和可维修性等。

3. 模具设计3.1 模具的分类模具按照其所用材料的不同可以分为金属模具、木模具和塑料模具等。

其中金属模具是最常用的一种，具有强度高、耐磨性好的特点。

3.2 模具结构的设计模具的结构设计包括上模、下模和侧模的设计。

上模是与锻件上表面接触的模具，下模是与锻件下表面接触的模具，侧模用于锻造中需要有孔的部位。

3.3 模具材料的选择模具材料的选择需要考虑模具的使用寿命、成本和性能要求等。

常用的模具材料有工具钢、合金钢和铸铁等。

3.4 模具的制造工艺模具制造工艺包括模具的加工和装配过程。

镦粗后毛坯多为鼓形形状.端面直径 尺寸增加主要靠侧表面的金属翻上去
模具下压， 坯料产生变 形抗力
2.4）镦粗制坯
易出现问题: 镦粗后坯料理论为圆饼状坯料，实际生 产坯料不一定是完整的圆形;
原因分析: 1.棒料剪切后，端面有斜度，锻造生产 以料径（剪切端面)为定位，容易造成 材料镦粗后偏向一边，使材料分布不均 匀， 2.镦粗过程中,坯料侧面金属向上流动 变形不均匀,产生变形抗力不均.
2)在实际生产中压力机负载工作状况总 是存在偏载现象；
3)偏载现象与模具制造、装配等累积误 差必然影响到锻件的错差，工步间错 差过大，后续锻压易出现折叠。
4)在模座导柱导向之外，增加预锻工步 与终锻工步的模具结构导向。 依靠合模初期，上下模外衬啮合，对 工步模具起导向作用，右图示
合模时， 上下模 啮合面
镦粗圆饼状坯料 落入本区域
下模浮 动顶出
二.模具结构设计(闭式) － 预锻模腔
设计要点:
2.5预防终锻成型时产生错差/折叠：
1)因热模锻压力机为多工位进级方式， 很难保证使模腔布局于压力机工作压 力中心位置，并且因各个工位金属流 动变形量不同，产生变形抗力也不同， 各个工位变形所需要的设备压力也不 同。
- 压机滑块行程固定,载荷为静压力,锻件精度高,能较
好控制锻件高度公差;但不便于进行制坯.
- 大尺寸工作台面,可多工位布局,如:镦粗/预锻/终锻/
冲孔;模具结构复杂,初次投资大.
- 设备有顶料机构, 实现自动化生产,生产效率高
- 模具模块可按工步单独设计/制造/安装,调整/更换/
维修方便.
- 热模锻压力机因各个工位金属流动变形量不同，产生
2.2预锻件放置及定位： 因终锻模腔与锻件成品有直接关联，终锻模腔不 易采用浮动接送料的方式，且终锻模腔是各个工 步中变形受力最大的工步，下模多采用热态紧配 合，改善模具受力状态,以增强抗打击能力; 预锻件的放置完全依靠自由落体进入模腔， 预锻件靠其与终锻模腔相近的下模外形定位.

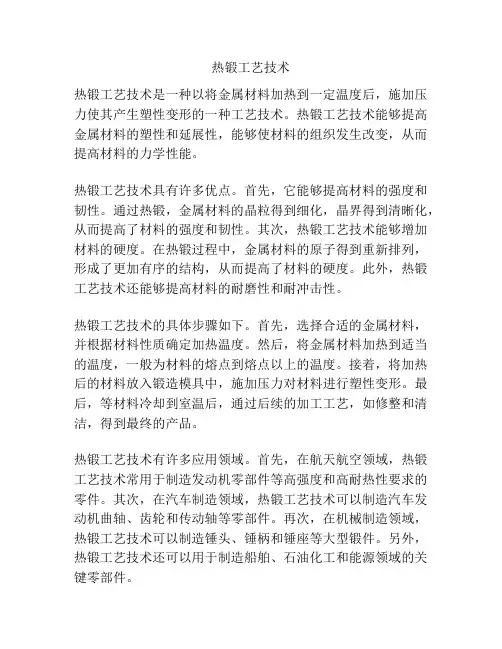

热锻工艺技术热锻工艺技术是一种以将金属材料加热到一定温度后，施加压力使其产生塑性变形的一种工艺技术。

热锻工艺技术能够提高金属材料的塑性和延展性，能够使材料的组织发生改变，从而提高材料的力学性能。

热锻工艺技术具有许多优点。

首先，它能够提高材料的强度和韧性。

通过热锻，金属材料的晶粒得到细化，晶界得到清晰化，从而提高了材料的强度和韧性。

其次，热锻工艺技术能够增加材料的硬度。

在热锻过程中，金属材料的原子得到重新排列，形成了更加有序的结构，从而提高了材料的硬度。

此外，热锻工艺技术还能够提高材料的耐磨性和耐冲击性。

热锻工艺技术的具体步骤如下。

首先，选择合适的金属材料，并根据材料性质确定加热温度。

然后，将金属材料加热到适当的温度，一般为材料的熔点到熔点以上的温度。

接着，将加热后的材料放入锻造模具中，施加压力对材料进行塑性变形。

最后，等材料冷却到室温后，通过后续的加工工艺，如修整和清洁，得到最终的产品。

热锻工艺技术有许多应用领域。

首先，在航天航空领域，热锻工艺技术常用于制造发动机零部件等高强度和高耐热性要求的零件。

其次，在汽车制造领域，热锻工艺技术可以制造汽车发动机曲轴、齿轮和传动轴等零部件。

再次，在机械制造领域，热锻工艺技术可以制造锤头、锤柄和锤座等大型锻件。

另外，热锻工艺技术还可以用于制造船舶、石油化工和能源领域的关键零部件。

在使用热锻工艺技术时，需要注意以下几点。

首先，要选择合适的金属材料，要考虑其热膨胀系数和塑性变形能力。

其次，要控制好加热温度和保持时间，加热温度过高或保持时间过长都会影响材料的性能。

最后，要合理设计锻造模具，保证产品的形状和尺寸满足要求。

总之，热锻工艺技术是一种重要的金属加工工艺，具有许多优点和广泛的应用领域。

通过合理的选择材料和控制工艺参数，可以得到具有优良力学性能的零件和产品。

热锻工艺技术在现代工业生产中发挥着重要的作用，对于提高产品质量和降低生产成本具有重要意义。

热锻工艺1. 简介热锻工艺是一种金属加工方法，通过将金属加热到高温状态，然后施加压力来改变金属的形状和结构。

它是金属成形加工中常用的一种方法，广泛应用于航空航天、汽车制造、机械制造等领域。

2. 热锻的原理热锻是利用金属在高温状态下具有良好的可塑性的特性进行加工的。

首先，将金属加热到适当的温度，通常是接近或超过金属的熔点。

然后，将加热后的金属放置在锻压机的模具中，施加一定的压力来改变金属的形状。

热锻的原理可以归纳为以下几点：•金属的可塑性增加：在高温下，金属的结晶体发生塑性变形，晶界和晶内滑移，使金属具有较好的可塑性。

•金属的变形能力提高：高温状态下，金属的硬度和抗拉强度降低，使得金属容易被锻造成所需的形状。

•金属的晶粒细化：热锻过程中，金属材料的晶粒会经历再结晶和晶粒长大的过程，形成更细小且均匀的晶粒结构，提高金属的强度和韧性。

3. 热锻工艺的步骤热锻工艺通常包括以下几个步骤：3.1 选材选择合适的金属材料是热锻工艺的关键。

常用的热锻材料包括钢、铝、铜等。

不同的材料在热锻过程中表现出不同的特性，需要根据具体的工艺要求进行选择。

3.2 加热在热锻过程中，将金属材料加热到适当的温度是非常重要的。

过低的温度会导致金属材料的可塑性不足，难以形成所需的形状，而过高的温度可能引起过烧、烧损等问题。

因此，需要根据材料的性质和要求选择合适的加热温度。

3.3 锻造在加热后，将金属材料放置在锻压机的模具中，施加压力进行锻造。

锻造的过程中需要注意控制锻压力度、锻压速度和锻压次数，以保证金属材料能够达到所需的形状和性能。

3.4 退火锻造后的金属材料可能会产生残余应力和晶界不饱和等问题，为了减少这些问题对材料性能的影响，需要对锻造件进行退火处理。

退火可以使金属材料的晶粒再结晶、应力消除，并提高材料的韧性和耐热性。

3.5 检测和修整在热锻工艺完成后，需要对锻造件进行检测和修整。

常用的检测方法包括尺寸检测、外观检查、硬度测试等。

钛合金热锻工艺
钛合金热锻工艺是一种利用热量使钛合金材料软化，便于塑形的加工技术。

这种工艺涉及将钛合金加热到一定的高温，然后在锻压设备的帮助下进行成形。

由于钛合金具有高强度、低密度和良好的耐腐蚀性，因此在航空航天、汽车、医疗器械等行业中被广泛使用。

热锻工艺的关键步骤如下：
1. 材料准备：选取适当的钛合金材料，并根据最终产品的要求切割成合适的尺寸。

2. 加热：将钛合金坯料放入加热炉中，加热至锻造温度，这个温度通常略高于钛合金的相变温度（α+β/β转变温度）。

正确的加热温度和保温时间对于获得良好的锻件质量至关重要。

3. 预热模具：为了减少模具与高温钛合金之间的温差，防止过快的冷却导致材料硬化，模具也需要预热到适当的温度。

4. 锻造：将加热好的钛合金坯料置于锻压机的模具中，通过施加压力使其变形，达到预定的形状和尺寸。

这一过程可能需要多次进行，包括开模锻造和闭模锻造。

5. 冷却：锻造完成后，钛合金部件需要缓慢冷却以防止内部应力集中和裂纹产生。

6. 后续处理：锻件可能需要进一步的热处理（如退火、
固溶处理和时效处理）来优化其显微组织结构和力学性能。

7. 检测和检验：最后，锻件要经过严格的质量检测，包括尺寸检查、无损探伤和力学性能测试等，以确保符合设计和应用要求。

热锻工艺的优势在于可以制造出结构复杂的钛合金部件，但也存在一些挑战，如钛合金在高温下的氧化问题，以及由于材料导热性差导致的模具寿命问题。

因此，在实际操作中，还需要采取一定措施保护材料和模具，例如使用防护润滑层减少摩擦和磨损。

热锻工艺流程引言热锻是一种金属加工工艺，通过在高温下对金属材料进行塑性变形，以改善材料的力学性能和形状。

在制造行业中，热锻被广泛应用于生产高质量的金属零件。

本文将全面、详细、完整地探讨热锻工艺流程，介绍其基本原理、设备和操作步骤。

热锻的基本原理热锻是利用材料在高温下的可塑性，通过外力作用将金属材料塑性变形为所需形状和尺寸的一种加工方法。

其基本原理可以概括为以下几个步骤：1.材料预热：将待锻材料在炉内加热至适宜的工作温度。

这一步的目的是提高材料的可塑性和降低其抗力，以便在后续的锻压过程中能够更容易地进行塑性变形。

2.锻模设计：根据所需的零件形状和尺寸，设计合适的锻模。

锻模通常由两部分组成：上模和下模。

上模固定在锻压机的滑块上，下模则固定在工作台上。

通过控制滑块的上下运动，将材料放置在上下模之间进行加工。

3.材料装夹：在进行锻压之前，需要将待锻材料装夹在上下模之间。

通常使用夹具或卡盘等装夹工具，确保材料的稳定性和安全性。

确保装夹牢固，以免在锻压过程中发生偏移或材料脱落。

4.锻压操作：在装夹完毕后，开始进行锻压操作。

通过控制锻压机的运动，施加外力使上下模对材料进行压力作用。

材料在高温和压力的共同作用下，发生塑性变形，逐渐达到所需的形状和尺寸。

5.冷却处理：在锻压完毕后，需对锻件进行适当的冷却处理。

冷却过程有助于稳定锻件的结构和性能，防止残余应力的产生。

常见的冷却方式包括自然冷却、水淬或空气冷却等。

热锻设备锻压机锻压机是热锻工艺中最常用的设备之一。

根据锻压机的驱动方式，可以分为液压锻压机、电动锻压机和气动锻压机等。

液压锻压机具有较高的压力和精度，适用于大型和复杂的锻件加工；电动锻压机则具有较高的速度和灵活性，适用于小型和简单的锻件加工；气动锻压机则具有简单、便捷的特点，适用于一些小规模的锻件生产。

锻模锻模是进行热锻加工必不可少的工具。

根据锻模的结构和设计，可以分为封闭式模具和开放式模具。

封闭式模具是将待锻材料完全包裹在模具内部，通过施加压力将材料塑性变形为所需形状和尺寸。

锻造工艺过程及模具设计锻造是一种通过对金属材料进行加热和塑性变形来制造零件的工艺。

它广泛应用于航空航天、汽车制造、机械制造等领域。

锻造工艺过程中，模具设计起着至关重要的作用。

本文将介绍锻造工艺的基本过程，并探讨模具设计的要点和技巧。

一、锻造工艺过程锻造工艺过程通常包括以下几个步骤：材料准备、加热、装料、锻造、冷却和后处理。

1. 材料准备：选择合适的金属材料是成功进行锻造的关键。

常用的锻造材料有碳钢、不锈钢、铜合金等。

在材料准备阶段，需要对材料进行清洁和切割，以便于后续的加工操作。

2. 加热：将金属材料加热至适当的温度，使其达到塑性变形的状态。

不同的金属材料需要加热到不同的温度范围，以确保其具有足够的可塑性。

3. 装料：将预热好的金属材料放入模具中。

模具是用来限制和塑性变形金属材料的工具，它的设计和制造直接影响着锻造零件的质量和形状。

4. 锻造：在加热和装料后，施加压力使金属材料发生塑性变形。

锻造可以分为冷锻和热锻两种方式。

冷锻适用于低碳钢等硬度较低的金属材料，热锻适用于高碳钢等硬度较高的金属材料。

5. 冷却：锻造完成后，将锻造件从模具中取出，进行冷却。

冷却的目的是使锻造件快速降温，以增加其强度和硬度。

6. 后处理：锻造件经过冷却后，还需要进行后处理。

后处理可以包括修整、抛光、热处理等工序，以进一步提高锻造件的性能和表面质量。

二、模具设计要点和技巧模具是锻造工艺中不可或缺的工具，其设计和制造直接关系到锻造件的质量和形状。

以下是一些模具设计的要点和技巧：1. 合理选材：模具的材料应具有足够的硬度和耐磨性，以承受锻造过程中的高温和高压。

常用的模具材料有合金工具钢、合金铸钢等。

2. 结构简单：模具的结构应尽可能简单，便于制造和维修。

过于复杂的结构会增加制造难度，降低模具的使用寿命。

3. 合理布局：模具的布局应合理，使得锻造过程中的力分布均匀。

同时，还要考虑模具的强度和刚度，以避免变形和破坏。

4. 充分利用材料：在模具设计中，应尽量减少废料的产生，充分利用材料。

deform热锻模拟实例热锻是一种金属加工方法，通过在高温下，将金属材料放置在模具中，并施加一定的力量使其变形。

热锻工艺可以改变金属材料的形状和性能，常用于制造锻件、航空航天器件、汽车零部件等领域。

在热锻过程中，模具起到了至关重要的作用，其中包括了模具的设计、材料选择、制造工艺等方面。

一、模具设计模具设计是热锻过程的关键环节之一，合理的模具设计能保证锻件的质量和效率。

模具设计包括模具的结构形式、模腔尺寸、模具材料选取等。

1.结构形式：根据锻件的形状、尺寸和工艺要求，选择合适的模具结构形式。

例如，可选择闭式模具、开式模具或滑块模具等。

闭式模具适用于形状复杂的锻件，开式模具适用于简单形状的锻件。

2.模腔尺寸：根据锻件的尺寸大小，确定模腔的尺寸。

模腔的尺寸要保证在金属变形过程中能够完全填充，并考虑到金属的收缩和变形。

3.模具材料选取：选择合适的模具材料，通常模具材料要求具有高温强度、耐磨性和耐热疲劳性等特性。

常用的模具材料有合金工具钢、高速钢、硬质合金等。

二、热锻模具制造工艺模具的制造过程对于保证锻件质量至关重要。

模具制造工艺包括材料准备、加工、热处理和最终组装等步骤。

1.材料准备：根据模具设计，选择合适的模具材料，并进行材料的加工和热处理准备。

2.加工工艺：根据模具的形状和要求，选择合适的加工工艺。

常见的加工工艺包括数控加工、电火花加工、车削、磨削等。

3.热处理：模具的热处理是模具制造过程中必不可少的环节，通过热处理可以改变模具材料的组织结构和性能，提高其耐磨性、耐热疲劳性等。

常见的热处理方法有淬火、回火、正火等。

4.组装：将经过加工和热处理的模具组装起来，进行调试和检验。

确保模具的各零部件之间的配合精度和稳定性。

三、热锻模拟实例以某汽车零部件的热锻模具为例，进行模拟实例的介绍。

1.模具设计：根据锻件的形状和尺寸要求，设计闭式模具，确保模腔尺寸和形状合理。

2.材料选取：选择合金工具钢作为模具的材料，具有良好的耐磨性和耐热疲劳性。

1）模锻锤： G=（3.5~6.3）KF（公斤） 2）热模锻压力机 P=（6.3~7.4）F（吨） 圆形锻件：P=8（1-0.001D）（1.1+20/D）2 FБbt 非圆形：P=8（1-0.001D）（1.1+20/D）2 （1+0.1 ）FБbt 3）平锻机 P=5（1-0.001D）（D+10）2Бbt 4）螺旋压力机 P=KБbtF
热模锻压力机 （曲柄压力机）
和同样能力的模锻锤相比， 热模锻压力机的初次投资 大，但维护费用低，动力 消耗小。
和摩擦压力机模锻相比， 生产率较高，便于自动化。
热模锻压力机结构复杂， 制造条件要求高。
螺旋压力机种类：
摩擦螺旋压力机 电动螺旋压力机 离合器螺旋压力机 液压传动螺旋压力机
1、摩擦压力机靠飞轮积蓄 的能量工作，原则上可多次打击 干大活。实际有效打击次数不超 过3次。
键块分别紧固在锤头和下模座
的燕尾槽中。
•
燕尾使模块固定在锤头
（或砧座）上，使燕尾底面与
锤头（或砧座）底面紧密贴合。
•
楔铁使模块在左右方向定
位。键块使模块在前后方向定
位。
热模锻压力机与模锻锤相比，其 工作特性为： （1）静压成形，无震动和噪音； （2）机架和曲柄连杆机构的刚性 大，工作时弹性变形小； （3）滑块行程一定，每一模锻工 步只要一次行程完成； （4）导向精度和承受偏载的能力 强； （5）有上下顶件装置，便于锻件 脱模。
部分汽车件产品
转向系统 Steering System
制动系统 Braking System
传动系统 Drive System
➢ 转向系统 Components of Steering System

模锻工操作规程前言在模锻工作中，操作规程的制定是十分有必要的。

制定出规范的操作流程，可以有效地提高生产效率，降低生产事故的风险。

本文将对模锻工作的操作规程进行详细地介绍，以期在模锻工作中能够达到良好的效果。

工艺流程模锻作为一种常见的金属加工工艺，其操作流程主要由以下几个步骤组成：1.加热处理。

将模具及待加工的金属料材料加热至适当的温度。

2.热锻。

将加热好的金属料置于模具中，通过锤击或其他方式压制金属料，使其达到所需的形状和尺寸。

3.冷却。

将经过热锻处理后的金属料进行冷却。

4.工件处理。

对经过冷却处理后的工件进行进一步的加工和处理。

设备准备在进行模锻操作前，操作人员需要对设备进行充分的准备工作，保证操作顺利并且安全。

以下是设备准备的具体流程：1.将模具及待加工的金属料材料放于热处理炉中加热，设置相应的加热温度和时间，确保加热达到标准要求。

2.将热锻机器的锤头等零部件进行检查，并按照操作手册进行正确的安装和调试。

3.预先设置好热锻机器的参数，确保能够满足操作要求。

操作流程在完成设备准备后，操作人员可以按照以下流程进行模锻操作：1.操作人员需将加热好的金属料移至热锻机器处，并设置好需要锻打的位置。

2.调整锤头位置，并按照操作手册上的要求进行热锻操作。

3.完成热锻操作后，将锻打好的金属料移至冷却区进行冷却。

4.冷却完成后，将冷却好的金属料进行进一步的加工和处理。

安全注意事项在进行模锻操作时，操作人员需注意以下事项，确保操作的安全性：1.在进行热锻操作前，必须对设备进行充分的检查和调整工作，如发现损坏或异常状况需及时报修。

2.操作人员必须熟悉设备的操作方式，确保正确地进行热锻操作。

3.在进行热锻操作时，操作人员需正确地使用热防护手套和眼镜等防护用具，避免因身体接触高温物体而受伤。

4.在进行冷却工作时，操作人员需注意冷却液的温度和浓度，避免因化学作用等原因导致危险事故。

结论在模锻工作中，制定出规范的操作流程并遵守安全注意事项，可以有效地提高生产效率，降低生产事故的风险。

锻件模具的加工工艺
锻件模具加工工艺是指利用锻造方法制造锻件的工艺过程。

一般包括以下几个步骤：
1. 材料准备：选择合适的锻造材料，并对其进行清洁、预加热等处理，以提高锻件的质量和性能。

2. 锻模设计：根据锻件的形状和尺寸要求，设计锻模的结构和形状，并确定锻模的尺寸和材料。

3. 锻件预制：将锻造材料加热到适当的温度，然后放入预制模具中，通过锻造操作使材料变形为粗锻件。

4. 精锻：对预制的锻件进行精密锻造，通过锤击、加压等方式，将锻件完全变形为指定形状和尺寸的锻件。

5. 修整：对锻件进行修整和整形，去除外表面的凸起部分，使锻件的表面光滑、平整。

6. 热处理：对锻件进行热处理，以改善其材料的力学性能和组织结构。

7. 加工和修正：对锻件进行必要的加工和修正，如修整尺寸、加工孔、切割等。

8. 表面处理：根据锻件的要求，进行表面处理，如喷涂、镀层、热处理等。

9. 检验和测试：对锻件进行各种检验和测试，以验证锻件的质量和性能是否符合要求。

10. 包装和运输：对合格的锻件进行包装和运输，确保锻件安全到达使用地点。

以上是锻件模具加工工艺的一般步骤，具体的工艺流程会根据不同的锻件形状和要求而有所差异。

热锻模热处理工艺设计报告一、背景介绍热锻技术是一种通过热加工和塑性变形的方式对金属材料进行形状改变和强化的方法。

热锻模是热锻工艺中的重要组成部分，对热锻产品的质量和性能起着关键作用。

为了保证热锻模具具有良好的耐用性和工艺性能，需要进行适当的热处理。

二、热处理工艺设计1. 确定热处理方式根据热锻模具的材料和结构特点，我们选择了淬火和回火的热处理方式。

淬火可以使模具表面形成高硬度的马氏体组织，提高模具的硬度和耐磨性；回火可以消除淬火过程中产生的内应力，提高模具的韧性和抗拉强度。

2. 确定热处理参数根据热锻模具的材料和要求，我们制定了以下热处理参数：- 淬火温度：800- 淬火介质：水- 回火温度：500- 回火时间：2小时3. 热处理过程（1）淬火过程：将热锻模具加热至800并保持一段时间，使其均匀受热。

然后迅速将模具放入预先准备好的水中进行冷却。

水的冷却速度较快，可以使模具表面迅速形成马氏体组织。

（2）回火过程：将淬火后的模具加热至500并保持2小时，让模具内部的残余应力逐渐释放，同时马氏体转变为较为稳定的回火组织。

之后，将模具缓慢冷却至室温。

4. 检测和表征完成热处理后，需要对热锻模具进行检测和表征，以确保其达到设计要求。

常用的方法包括金相显微镜观察、硬度测试和力学性能测试等。

三、预期效果和改进措施经过以上热处理过程，预期热锻模具能够具备以下效果：- 表面硬度提高，耐磨性能增强- 内部应力得到释放，模具韧性提高- 样品组织均匀，无明显缺陷然而，热处理过程中也可能出现一些问题，如表面开裂、变形等。

为了避免这些问题的发生，我们采取了以下改进措施：- 严格控制热处理温度和时间，避免温度过高或时间过长导致变形和开裂。

- 选择合适的冷却介质，确保冷却速度适中，避免产生过多的应力和变形。

- 加强对模具的预处理，如去除氧化物和表面锈蚀等，减少表面缺陷的产生。

四、结论热锻模热处理工艺设计是确保热锻模具具有良好工艺性能和耐用性的重要环节。

热锻工艺的详细介绍热锻工艺，这玩意儿，听起来挺高大上的，但其实啊，它就像咱们家里那大厨手艺，得火候、力度都拿捏得恰到好处，才能整出一桌色香味俱全的好菜。

来，咱们就聊聊这热锻工艺的“独门秘籍”，保证让你听了，心里头那个佩服劲儿，跟吃了蜜似的。

首先啊，你得明白，热锻工艺，说白了，就是给金属来个“高温SPA”，再给它来个“塑形大变身”。

想象一下，那红彤彤的金属块儿，在炉火中烧得通红，就像孩子脸蛋儿上的红晕，热乎乎、暖洋洋的。

这时候，师傅们可不含糊，他们身穿厚重的防护服，手戴特制的手套，那架势，就像是准备上战场的勇士。

“哐当哐当”，铁锤落下，这可不是随便砸两下那么简单。

师傅们的手法，那叫一个精准，力度控制得刚刚好，既能让金属块儿听话地变形，又不会把它砸成碎片。

每一锤下去，都是经验的积累，都是对金属性质的深刻理解。

这就像是咱们包饺子，皮儿得擀得薄厚均匀，馅儿得调得咸淡适中，才能包出好饺子来。

说到火候，那更是热锻工艺的关键。

火大了，金属容易烧穿，就像咱们煮鸡蛋，火太大就煮成了蛋花汤；火小了，金属又热不透，塑形就费劲，跟咱们炒菜一样，火候不到，菜就不香。

所以，师傅们得眼观六路，耳听八方，时刻盯着炉火，调整着温度，确保金属处于最佳的热处理状态。

而塑形呢，那就更是考验师傅们的技术和创意了。

他们就像是雕塑家，用铁锤和模具作为工具，在金属上勾勒出一幅幅精美的图案。

有的师傅擅长打造刀剑，那剑身笔直如虹，剑锋锐利无比；有的师傅则偏爱制作饰品，那金饰银器，在阳光下闪闪发光，美得让人移不开眼。

当然啦，热锻工艺也不是一帆风顺的。

有时候，金属会突然爆裂，火花四溅，就像是在抗议师傅们的“暴力”对待；有时候，塑形过程中会出现瑕疵，需要师傅们耐心细致地修补。

但正是这些挑战和困难，让热锻工艺更加充满了魅力和价值。

每一次的成功，都是对师傅们技艺的肯定；每一次的失败，都是他们前进的动力。

所以说啊，热锻工艺不仅仅是一种技术活儿，更是一种艺术、一种文化。

热锻模具加工工艺及其要点1:下料根据生产指令按规定材料及尺寸下料。

要点：检查原材料1）外表应无压伤、疤痕、深度划伤、夹皮等缺陷。

2）内部应无裂纹、皮下气泡、夹层等缺陷。

2：自由锻根据生产指令按规定尺寸锻造。

要点：1）加热：快速加热，但应烧透且应加热温度均匀；加热中翻动2〜3次；工件间隙N原始圆形毛坯直径d（或原始方形毛坯边长a）；加热时间按d （或a）min，注：d为原始圆形毛坯直径（a为原始方形毛坯边长），即每1哑加热1min；避免与不同材料的毛坯同炉加热。

2）火次：五火十锻。

3）温度：加热温度：1120〜1150。

始锻温度：1070-1100^0终锻温度：850〜900°C。

4）打击力度：始锻开锤轻击以清除加热氧化皮，确保成形后锻坯有良好的表面质量；拔长或镦粗时均匀进给，锤击轻重一致，避免温度过低时猛烈锻打或进行大变形量锻击而产生裂纹。

成形锻坯结束锻造时终锻温度可取终锻温度下限或更低一些，但只限于最后锻坯的修整、校形，以轻击为主，低温下，碳化物较脆、易碎，在许用终锻温度下，锻打有益，但操作危险应注意安全。

5）锻造比以大于2的锻造比进行变向反复镦拔。

6）冷却成型锻坯堆放冷却时，保证地面干净整洁，严禁在潮湿的地面上放置。

7）加工余量成型锻坯应保证端面单边有效加工余量3 mm，径向单边有效加工余量5 mm。

3：退火采用完全退火，用以消除应力，降低硬度，改善切削加工性能。

温度：840〜860°C。

保温时间：2〜3小时。

缓慢冷却至500C以下时出炉，空冷至室温。

确保硬度：W HB2294：车加工（粗车）根据图纸按规定尺寸加工。

要点：1）各部加工余量不应低于1.0〜1.5 m。

2）加工外表面粗糙度在Ra3.2以内，内表面粗糙度在Ra3.2 以内。

3）粗车毛坯不允许有尖角，尖角处在保证加工余量的前体下均以R3〜6过渡。

5：铣削及标识按规定铣标识平面，表面粗糙度不应低于Ra3.2。

标识应清晰可辨，保证配模后能够完全保留标识字迹。

热模锻简介热模锻是一种金属加工工艺，它利用高温和压力来改变金属的形状和性能。

在热模锻过程中，金属材料被加热至高温状态，然后通过加压使其发生塑性变形。

热模锻通常用于制造高强度、高韧性的零部件，适用于各种金属材料。

工艺过程热模锻的工艺过程主要包括以下几个步骤：1. 材料准备在热模锻之前，需要选择合适的金属材料，并进行材料的准备工作。

这包括材料的切割、清理和预热等过程。

切割是将金属材料切成合适的形状和尺寸；清理是去除材料表面的污物和氧化物，以保证材料的质量；预热是将材料加热至适当的温度，以便后续的变形工艺。

2. 模具设计模具是热模锻的重要工具，用于给金属材料施加压力和形状。

模具的设计需要考虑金属材料的物理性质、形状复杂度和生产效率等因素。

模具通常由模具上、模具下和模具芯组成，通过模具的组合和分离，实现对金属材料的加工效果。

3. 加热将预热好的金属材料放入加热炉中进行加热。

加热的目的是使金属材料达到足够高的温度，以增加其塑性和可变形性。

4. 锻造将加热好的金属材料放入锻机中进行锻造。

在锻造过程中，通过锻压机的运动，施加高压力在模具中对金属材料进行塑性变形。

这将使金属材料的内部结构发生变化，从而改变其形状和性能。

5. 冷却和处理在锻造之后，需要对金属材料进行冷却和处理。

冷却是将金属材料从高温状态冷却至室温，以稳定其内部结构。

处理可以包括退火、淬火和回火等工艺，用于调整金属的硬度、强度和韧性等性能。

优点及应用领域热模锻具有以下几个明显的优点：1.提高材料性能：热模锻能够改善金属材料的结晶状态和力学性能，使其具有更高的强度、韧性和抗疲劳性。

2.制造高品质零部件：热模锻可以制造复杂形状和高精度的零部件，满足各种工业领域的需求。

3.节约材料成本：热模锻可以减少材料的浪费，提高材料的利用率，降低制造成本。

热模锻广泛应用于航空航天、汽车制造、电力设备、石油化工、冶金等领域，例如制造飞机引擎、汽车曲轴、液压缸体等高负荷和高耐久性零部件。
