知识文库 第14期237汽车雨刮器工作原理分析杨素芳众所周知，汽车雨刮器是汽车本身的重要组成部分，它可以对风窗玻璃上的雨水、雪或是尘土进行清扫，保证汽车在雨天或是雪天行驶时，驾驶员都有良好的视线，对汽车行车安全起着非常重要的作用。
雨刮器的使用是一个从无到有的过程。
雨刮器最早应用在汽车上时是由司机手动操作的，其仅由一个摇臂和夹有橡皮刮片的臂组成，后来为满足驾驶需要，在左右两侧都装上了刮水臂，用连杆连接，成为手动双刮水片，也就是今天汽车雨刮器的原型。
后来的雨刮器用其他动力来代替人力，汽车上采用的雨刮器按照动力不同分为真空式、气动式和电动式三种。
真空式雨刮器采用一根管子连接发动机，利用发动机工作时的真空度来驱动雨刮器活塞，从而推动摇臂转动最终使雨刮器动作。
气动式雨刮器由换向阀、雨刮器壳体、活塞、进气量调节手柄等组成。
雨刮器工作时，根据进气量的不同，换向阀左右两腔室交替接压缩空气或是大气，造成其压力变化，使活塞左右运动，进而推动齿条齿扇动作，最终带动刮水器动作。
目前汽车上广泛采用的是电动式雨刮器。
电动式刮水器由直流电动机、传动机构和控制开关组成。
控制开关普遍具有高速、低速、间歇三个工作档位，并且具有自定复位功能。
在控制开关的作用下，直流电动机动作，其动作通过蜗轮蜗杆、拉杆、摆杆等传动到雨刮器刮片，使刮片能够完成要求的动作。
大部分汽车前风窗玻璃上装有两个刮水片，只有少量汽车（比如老富康和03款东风爱丽舍）只安装一个刮水片。
而有些汽车尤其是掀背车及休旅车等后窗也装有一个刮水片。
而按照刮水片的不同，汽车刮水器雨刷又分成有骨雨刷和无骨雨刷两种，这两种雨刷在使用过程中也是各有利弊。
1 使用注意事项1.1 在使用过程中，如果发现车窗玻璃上有冰块、霜雪时，应该先将其清除，然后再使用雨刮器，以防直接使用雨刮器时因刮水片受到较大阻力而烧坏雨刮器电动机。
1.2 在对雨刮器进行工作状态检验时，应该先用水将风窗玻璃湿润，或是利用风窗洗涤器对风窗玻璃喷水，以防划伤玻璃或是由于刮片的摩擦阻力损伤刮水片或是烧坏电动机。

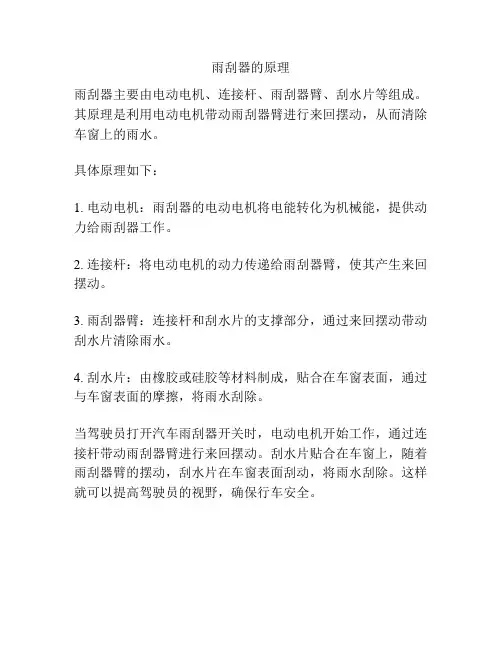

雨刮器的原理
雨刮器主要由电动电机、连接杆、雨刮器臂、刮水片等组成。
其原理是利用电动电机带动雨刮器臂进行来回摆动，从而清除车窗上的雨水。
具体原理如下：
1. 电动电机：雨刮器的电动电机将电能转化为机械能，提供动力给雨刮器工作。
2. 连接杆：将电动电机的动力传递给雨刮器臂，使其产生来回摆动。
3. 雨刮器臂：连接杆和刮水片的支撑部分，通过来回摆动带动刮水片清除雨水。
4. 刮水片：由橡胶或硅胶等材料制成，贴合在车窗表面，通过与车窗表面的摩擦，将雨水刮除。
当驾驶员打开汽车雨刮器开关时，电动电机开始工作，通过连接杆带动雨刮器臂进行来回摆动。
刮水片贴合在车窗上，随着雨刮器臂的摆动，刮水片在车窗表面刮动，将雨水刮除。
这样就可以提高驾驶员的视野，确保行车安全。
汽车刮水系统电路原理及常见故障检修思路汽车刮水系统是指防雨雪时，挡风玻璃的水清洗系统。
它是驾驶员驾驶安全的一个非常重要的部分。
刮水系统是由刮水器、水泵、刮风线圈、刮风间隙调节器等组成，而这些设备的正常工作，则需要汽车发电电路的支持。
下面就让我们来了解一下汽车刮水系统的电路原理及常见故障检修思路。
一、汽车刮水系统的电路原理汽车刮水系统的电路原理是由车辆电瓶直流电源、操作开关、刮水器正向和反向开关、刮水器、刮水器电动马达和刮水泵组成。
其中开关、电机驱动器和电动机都与车辆电瓶的电压有关。
汽车刮水系统通过驾驶员在起、停车时选择动作指令，将开关信号传递到刮水器电动马达。
刮水器电动马达通过换向器将电源的正负极反向以达到正反转的目的。
刮水泵作为刮水系统的核心部件之一，其驱动力来自电机电源。
二、汽车刮水系统的常见故障检修方法1. 刮水器失灵原因：驾驶员未及时更换使用时间长的刮水器，从而使刮水器失灵。
检修方法：检查刮水器是否扎在刮水器的磁铁上，若发现摆动幅度小，建议更换刮水器。
2. 刮水器抖动或持续停滞原因：这种情况一般是由于刮水器电机输入电压不足或刮水器刮拭间隙不正确，导致刮水器抖动或持续停滞。
检修方法：检查电机输入电压是否稳定，检测电机内阻是否偏大，对刮水器的拭擦间隙进行调整。
3. 刮水泵失灵原因：刮水泵电机失灵，刮水泵的继电器切换失效，管路堵塞等原因导致刮水泵达不到要求的工作效果。
检修方法：首先检查刮水泵电机输电电压是否达到要求，查看是否能驱动电动机正常轮动，同时检查继电器状态。
若继电器工作正常，则按照水泵工作原理查找管路是否堵塞。
总的来说，汽车刮水系统的电路原理和故障检修方法关系到汽车行驶安全，因此在保持这些设备正常工作的同时，也要将检修方法纳入重要的考虑因素之中。
4. 刮水器喷水功能失效原因：这种情况一般是由于刮水泵马达失灵，刮水泵异常没有喷水，管路堵塞等原因导致。
检修方法：首先检查刮水泵电压是否达到要求，查看是否能驱动电动机正常工作。
雨刮电机的工作原理雨刮器的动力源来自电动机，它是整个雨刮器系统的核心。
雨刮器电动机的质量要求是相当高的。
它采用直流永磁电动机，安装在前档风玻璃上的雨刮器电动机一般与蜗轮蜗杆机械部分做成一体。
蜗轮蜗杆机构的作用是减速增扭，其输出轴带动四连杆机构，通过四连杆机构把连续的旋转运动改变为左右摆动的运动。
雨刮器电动机采用3刷结构以方便变速。
间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨刮器按照一定周期刮扫。
雨刮器的刮片胶条是直接清除玻璃上雨水和污垢的工具。
刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。
一般情况下在汽车组合开关手柄上有雨刮器控制旋扭，设有低速、高速、间歇3个档位。
手柄顶端是洗涤器按键开关，按下开关有洗涤水喷出，配合雨刮器洗涤档风玻璃。
洗涤器系统是目前汽车上很普通的装置，它由储水箱、水泵、输水管、喷水嘴组成。
其中储水箱一般是1.5升～2升的塑料罐，水泵是一种微型电动离心泵，通过它将储水箱的洗涤水输向喷水嘴，经2～4个喷水嘴的挤压作用将洗涤水分成细小的射流喷向档风玻璃，配合雨刮器起到清洁档风玻璃的作用。
Wiper Motor, the power source of the wiper blade, is the core of the whole wiper system. Therefore, the quality of the wiper motormust be guaranteed to ensure its performance. The wiper motor is a permanent-magnet direct current (DC) one. It is equipped on the front windscreen glass with the mechanical parts of the worm gear. The worm gear functions to slow down and increase torque. Its output shafts spur four-bar linkage, by which the movement is changed from rotaryto swinging.Three-brush structure is adopted to make speed change more convenient. The intermittent relay, by which the interval is controlled, utilizing the return of switch contacts and the charge-discharge function of the resistor-capacitor in the relay, drives the wiper to wipe in a certain cycle. The wiper blade tape, the tool to clean the rainwater and the filth on the glass, presses the surface of the glass with springs. Only when the tip of the blade is in a certain angle with the glass, can the required function be realized.Generally speaking, there is a wiper control knob, with stalls of low peed, high speed and intermission, on the handle of auto combination switch. The top of the handle is the key switch, after pressing which water will erupt to wiper blade, of the scrubber. The scrubber system, consisting of plastic water tank (1.5—2 liters), micro-electric centrifugal water pump, pipes, spray nozzles, is very ordinary equipment in automobiles. Water in the tank is supplied through the pump to 2—4 spray nozzles, by which it is extruded into trickles. Then the trickles are sprayed onto the windshield glass, to clean the glass with the wiper blade.疑问：1“涡轮蜗杆”和“输出轴”有几个我不清楚，可能单复数用得不对。

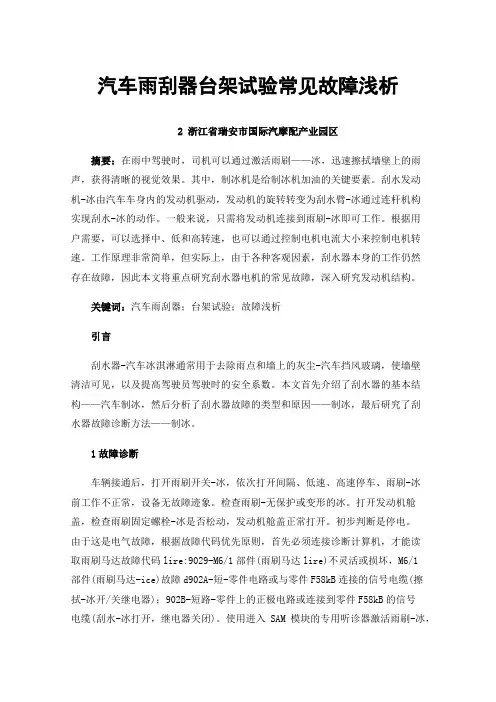

汽车雨刮器台架试验常见故障浅析2浙江省瑞安市国际汽摩配产业园区摘要：在雨中驾驶时，司机可以通过激活雨刷——冰，迅速擦拭墙壁上的雨声，获得清晰的视觉效果。
其中，制冰机是给制冰机加油的关键要素。
刮水发动机-冰由汽车车身内的发动机驱动，发动机的旋转转变为刮水臂-冰通过连杆机构实现刮水-冰的动作。
一般来说，只需将发动机连接到雨刷-冰即可工作。
根据用户需要，可以选择中、低和高转速，也可以通过控制电机电流大小来控制电机转速。
工作原理非常简单，但实际上，由于各种客观因素，刮水器本身的工作仍然存在故障，因此本文将重点研究刮水器电机的常见故障，深入研究发动机结构。
关键词：汽车雨刮器；台架试验；故障浅析引言刮水器-汽车冰淇淋通常用于去除雨点和墙上的灰尘-汽车挡风玻璃，使墙壁清洁可见，以及提高驾驶员驾驶时的安全系数。
本文首先介绍了刮水器的基本结构——汽车制冰，然后分析了刮水器故障的类型和原因——制冰，最后研究了刮水器故障诊断方法——制冰。
1故障诊断车辆接通后，打开雨刷开关-冰，依次打开间隔、低速、高速停车、雨刷-冰前工作不正常，设备无故障迹象。
检查雨刷-无保护或变形的冰。
打开发动机舱盖，检查雨刷固定螺栓-冰是否松动，发动机舱盖正常打开。
初步判断是停电。
由于这是电气故障，根据故障代码优先原则，首先必须连接诊断计算机，才能读取雨刷马达故障代码lire:9029-M6/1部件(雨刷马达lire)不灵活或损坏，M6/1部件(雨刷马达-ice)故障d902A-短-零件电路或与零件F58kB连接的信号电缆(擦拭-冰开/关继电器)；902B-短路-零件上的正极电路或连接到零件F58kB的信号电缆(刮水-冰打开，继电器关闭)。
使用进入SAM模块的专用听诊器激活雨刷-冰，雨刷-冰不起作用，故障代码无法清除。
在诊断之前，请检查有问题的模型的雨刷系统工作原理。
在这个制冰系统中，方向柱管模块读取组合开关的位置，并将其发送到机动车上的控制区网络(CAN)，中央网关控制单元通过控制区网络将此信息发送到前方信号动作采集控制模块的控制单元(SAM)发动机罩开关防盗报警系统(ATA)识别发动机罩的打开和关闭，并在后端控制模块收到信号后发送给后端信号采集和提升控制模块(SAM)，通过网络将其转发给前端信号采集和提升控制模块(SAM)2目前汽车雨刮器原复位装置结构原理与存在的不足汽车雨刮器主要由直流电机、蜗杆蜗轮、连杆、摆架、刮水片等组成。

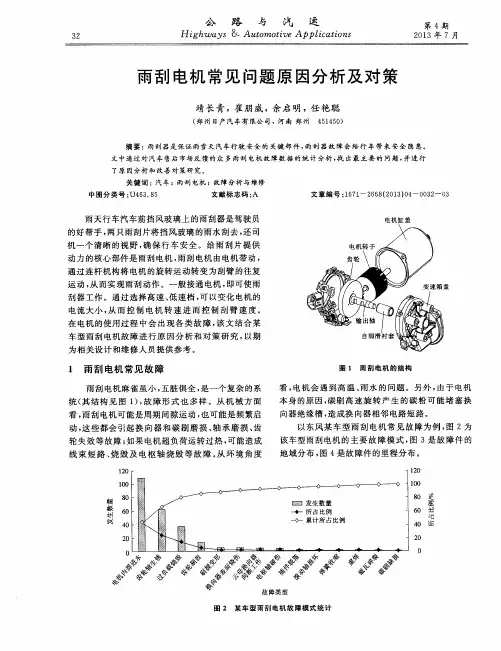

轿车雨刮器电机故障分析及解决措施【摘要】轿车雨刮器的作用是扫除挡风玻璃上妨碍视线的雨雪和尘土，是驾驶员安全行车的好帮手。
但是雨刮器不可避免地会出现故障，这直接威胁到行车的安全。
下面，就轿车雨刮器电机故障现象及原因进行详细分析，并制定出相应的解决措施。
【关键词】轿车；雨刮器；电机；故障；解决措施雨刮器是指安装在挡风玻璃前的片式结构，由电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等组成，主要作用是扫除挡风玻璃上妨碍视线的雨雪和尘土，雨刮器是驾驶员安全行车的好帮手。
雨刮器的动力源来自电机，它是整个雨刮器系统的核心。
同时，雨刮器电机也是故障的频繁点，雨刮器一旦出现故障将直接威胁到行车的安全。
因此，针对雨刮器电机故障问题必须重视。
1 雨刮电机常见故障雨刮电机麻雀虽小，五脏俱全，是一个复杂的系统（其结构见图1），故障形式也多样。
从机械方面看，雨刮电机可能是周期间隙运动，也可能是频繁启动，这些都会引起换向器和碳刷磨损、轴承磨损、齿轮失效等故障；如果电机超负荷运转过热，可能造成线束短路、烧毁及电枢轴烧毁等故障。
从环境角度看，电机会遇到高温、雨水的问题。
另外由于电机本身的原因，碳刷高速旋转产生的碳粉可能堵塞换向器绝缘槽，造成换向器相邻电路短路。
图1 雨刮电机的结构以某车型雨刮电机常见故障为例，图2为该车型雨刮电机的主要故障模式。
图2 某车型雨刮电机故障模式统计从图2来看，前5项问题的故障数量占总故障电机数量的88.25%，可以说解决这5项问题，就可解决雨刮电机的主要问题。
这5项故障模式分别是电机内部进水、齿轮轴生锈、过负载烧毁、齿轮剔齿和刷握变形。
故障发生数量不均匀，主要原因是该车型地域销售数量的差异，与各地的汽车保有量有关，雨刮电机以早期故障为主。
2 雨刮电机故障原因和解决措施下面主要针对图2中的几个主要故障展开原因分析及解决方案研究。
2.1 雨刮电机内部进水雨刮电机进水故障数量较多，是电机的一项常见故障。
雨刮器工作原理
雨刮器是汽车上必不可少的零部件之一，它的作用是在雨天时清除
挡风玻璃上的雨水，保证驾驶者的视线清晰。
那么，雨刮器是如何工
作的呢？下面我们来详细了解一下。
一、机械式雨刮器的工作原理
机械式雨刮器是最早出现的雨刮器类型，它的工作原理比较简单。
当
驾驶员需要使用雨刮器时，他会通过车内的控制杆或按钮来启动雨刮
器电机。
电机会带动雨刮器臂上的齿轮旋转，齿轮再带动雨刮器刀片
来回摆动，从而清除挡风玻璃上的雨水。
二、电动式雨刮器的工作原理
电动式雨刮器是目前汽车上最常见的雨刮器类型，它的工作原理比机
械式雨刮器更加复杂。
当驾驶员需要使用雨刮器时，他会通过车内的
控制杆或按钮来启动雨刮器电机。
电机会带动雨刮器臂上的齿轮旋转，齿轮再带动雨刮器刀片来回摆动，从而清除挡风玻璃上的雨水。
不同
的是，电动式雨刮器还配备了一个电子控制单元，它可以根据雨量大
小和驾驶员的需求来自动调节雨刮器的速度和频率。
三、无骨雨刮器的工作原理
无骨雨刮器是近年来出现的一种新型雨刮器，它的工作原理与传统的
机械式和电动式雨刮器有很大的不同。
无骨雨刮器不需要雨刮器臂和
齿轮，它的刀片直接安装在挡风玻璃上，通过电机带动刀片来回摆动，从而清除挡风玻璃上的雨水。
无骨雨刮器的优点是结构简单、噪音小、清洁效果好，但是价格相对较高。
综上所述，雨刮器的工作原理主要包括机械式、电动式和无骨式三种
类型。
不同类型的雨刮器在结构和工作原理上都有所不同，但是它们
的共同目标都是为了保证驾驶者的行车安全。
雨刮器常见故障一、雨刷硬化：（更换雨刷或橡胶片）不知您注意到没有？雨下得很大时使用雨刷感觉不错，可是当下小雨启动雨刷时，就会发现雨刷会在玻璃面上留下擦拭不均的痕迹；还有的时候会卡在玻璃上造成视线不良。
这种情况表明雨刷已硬化。
若排除此故障，应先了解一下雨刷的工作原理。
原来，雨刷是借马达的转动作用，靠连接棒转变成一来一往的运动，并将此作用力传达至雨刷臂及雨刷本身。
当雨刷的橡胶部分硬化时，雨刷便无法与玻璃面紧密贴合，或者雨刷一有了伤痕便会造成擦拭上的不均匀，形成残留污垢。
雨刷或雨刷橡胶片的更换很简单，但在更换时应注意，车型及年份不同，雨刷的安装方法及长度不同。
有的雨刷只需要更换橡胶片即可。
1．雨刷臂如果是可立式的就立起来，如果是不可立的屏蔽式，先将玻璃面弄湿，当雨刷在较易更换的位置时将马达开关定在ＯＦＦ。
2．雨刷的安装方法有Ｕ钩型、螺丝锁定型。
钩型者只要将钩子拉起来雨刷即可拔下。
3．取下来的雨刷最好与新装的雨刷的长度比一比，看看是否相同，再观察一下安装方法是否相同。
4．将雨刷尽量按原来的方式插入，使其固定。
5．将挡风玻璃弄湿，观察雨刷的动作是否正常。
二、雨刷臂的故障：（更换雨刷臂）雨刷借助雨刷臂弹簧的力量而与挡风玻璃紧密接触。
当弹簧的张力变弱时，会由于高速行驶时带给挡风玻璃的强大风压而使雨刷浮起或挂在挡风玻璃上。
为了彻底排除此故障，最好整组更新雨刷臂。
1．将雨刷臂安装部分的套子拆下来。
2．将固定用的螺帽转松后拆下。
3．将雨刷臂放于直立的状态，然后稍稍动一下就会脱落。
4．在新的雨刷臂上换上雨刷本体。
5．在雨刷的停止位置将螺帽转紧，最后将盖子装上就ＯＫ了。
三、雨刷不灵活急救法：（抹肥皂）雨天驾车行驶，不论雨是大是小，如果雨刷的故障无法排除，不能有效刮干净挡风玻璃上面的雨水，人的视线就会极度下降，安全就没有保障，无法继续行车。
此时，可以用抹肥皂的土办法来解决。
就是在挡风玻璃上面抹一层肥皂，最少可以维持三四十分钟的清晰视线；同时还可将肥皂涂抹在后窗玻璃上，改善后视不良的状况。
