雨刷器的结构及复位的工作原理

知识文库 第14期237汽车雨刮器工作原理分析杨素芳众所周知，汽车雨刮器是汽车本身的重要组成部分，它可以对风窗玻璃上的雨水、雪或是尘土进行清扫，保证汽车在雨天或是雪天行驶时，驾驶员都有良好的视线，对汽车行车安全起着非常重要的作用。

雨刮器的使用是一个从无到有的过程。

雨刮器最早应用在汽车上时是由司机手动操作的，其仅由一个摇臂和夹有橡皮刮片的臂组成，后来为满足驾驶需要，在左右两侧都装上了刮水臂，用连杆连接，成为手动双刮水片，也就是今天汽车雨刮器的原型。

后来的雨刮器用其他动力来代替人力，汽车上采用的雨刮器按照动力不同分为真空式、气动式和电动式三种。

真空式雨刮器采用一根管子连接发动机，利用发动机工作时的真空度来驱动雨刮器活塞，从而推动摇臂转动最终使雨刮器动作。

气动式雨刮器由换向阀、雨刮器壳体、活塞、进气量调节手柄等组成。

雨刮器工作时，根据进气量的不同，换向阀左右两腔室交替接压缩空气或是大气，造成其压力变化，使活塞左右运动，进而推动齿条齿扇动作，最终带动刮水器动作。

目前汽车上广泛采用的是电动式雨刮器。

电动式刮水器由直流电动机、传动机构和控制开关组成。

控制开关普遍具有高速、低速、间歇三个工作档位，并且具有自定复位功能。

在控制开关的作用下，直流电动机动作，其动作通过蜗轮蜗杆、拉杆、摆杆等传动到雨刮器刮片，使刮片能够完成要求的动作。

大部分汽车前风窗玻璃上装有两个刮水片，只有少量汽车（比如老富康和03款东风爱丽舍）只安装一个刮水片。

而有些汽车尤其是掀背车及休旅车等后窗也装有一个刮水片。

而按照刮水片的不同，汽车刮水器雨刷又分成有骨雨刷和无骨雨刷两种，这两种雨刷在使用过程中也是各有利弊。

1 使用注意事项1.1 在使用过程中，如果发现车窗玻璃上有冰块、霜雪时，应该先将其清除，然后再使用雨刮器，以防直接使用雨刮器时因刮水片受到较大阻力而烧坏雨刮器电动机。

1.2 在对雨刮器进行工作状态检验时，应该先用水将风窗玻璃湿润，或是利用风窗洗涤器对风窗玻璃喷水，以防划伤玻璃或是由于刮片的摩擦阻力损伤刮水片或是烧坏电动机。

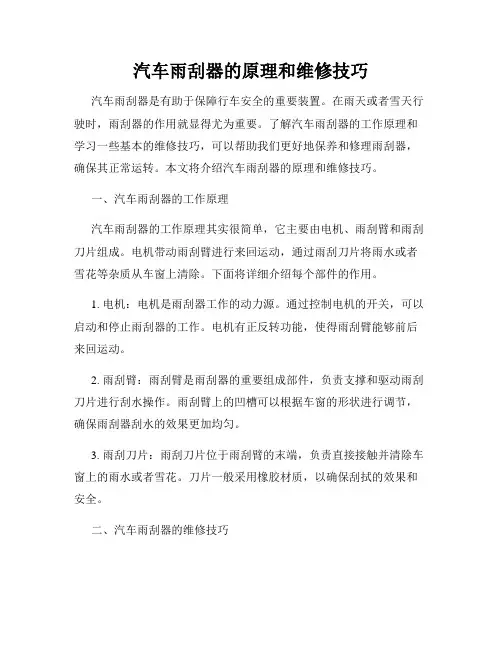

汽车雨刮器的原理和维修技巧汽车雨刮器是有助于保障行车安全的重要装置。

在雨天或者雪天行驶时，雨刮器的作用就显得尤为重要。

了解汽车雨刮器的工作原理和学习一些基本的维修技巧，可以帮助我们更好地保养和修理雨刮器，确保其正常运转。

本文将介绍汽车雨刮器的原理和维修技巧。

一、汽车雨刮器的工作原理汽车雨刮器的工作原理其实很简单，它主要由电机、雨刮臂和雨刮刀片组成。

电机带动雨刮臂进行来回运动，通过雨刮刀片将雨水或者雪花等杂质从车窗上清除。

下面将详细介绍每个部件的作用。

1. 电机：电机是雨刮器工作的动力源。

通过控制电机的开关，可以启动和停止雨刮器的工作。

电机有正反转功能，使得雨刮臂能够前后来回运动。

2. 雨刮臂：雨刮臂是雨刮器的重要组成部件，负责支撑和驱动雨刮刀片进行刮水操作。

雨刮臂上的凹槽可以根据车窗的形状进行调节，确保雨刮器刮水的效果更加均匀。

3. 雨刮刀片：雨刮刀片位于雨刮臂的末端，负责直接接触并清除车窗上的雨水或者雪花。

刀片一般采用橡胶材质，以确保刮拭的效果和安全。

二、汽车雨刮器的维修技巧及时进行雨刮器的维修和保养是保证其正常工作的关键。

下面是一些汽车雨刮器的维修技巧，帮助您更好地保养和修复雨刮器。

1. 定期清洗：使用汽车清洗剂或者温水清洗雨刮刀片和车窗表面，可以去除灰尘和污垢，提高刮拭效果。

同时，清洗后的刀片寿命也会延长。

2. 检查刮拭效果：定期检查雨刮器的刮拭效果，如果有刮拭不干净或者有噪音的情况，可以考虑更换雨刮刀片。

通常情况下，刮拭效果每年至少检查一次。

3. 铰链润滑：雨刮臂和雨刮刀片之间的铰链需要定期涂抹润滑油，保证雨刮臂的运动畅顺。

同时，也要确保铰链没有松脱或者磨损。

4. 天气变冷时的维护：在寒冷的天气中，雨刮器易于出现冻结现象。

可以在车库或者室内存放汽车，防止雨刮器结冰。

如果雨刮刀片已经结冰，不建议使用雨刮器，以免刮损刀片或者车窗。

5. 雨刮器更换：一般情况下，雨刮器的寿命约为6个月至1年。

如果发现雨刮刀片已经磨损或者老化，应及时更换。

雨刷器自动回位原理一、介绍雨刷器是汽车上常见的设备，用于清除挡风玻璃上的雨水，保障驾驶者的视线。

而雨刷器自动回位是指在完成刮水操作后，雨刷器能够自动回到原位的功能。

本文将详细介绍雨刷器自动回位的原理及其工作过程。

二、雨刷器的构成雨刷器主要由雨刷臂、雨刷片、马达和控制系统等组成。

马达通过雨刷臂驱动雨刷片来进行刮水操作。

控制系统负责监测雨刷器的状态，并控制马达的工作。

三、雨刷器自动回位的原理雨刷器自动回位的原理主要基于马达的工作方式和控制系统的设计。

下面将详细介绍其中的几种常见原理。

1. 位置传感器原理在一些高级汽车上，雨刷器装备有位置传感器。

位置传感器可以感知雨刷臂的位置，并向控制系统发送相关信号。

当刮水操作完成后，控制系统收到信号，即可控制马达将雨刷器自动回到原位。

2. 借助弹簧回位有些雨刷器的设计中，利用了弹簧的力量来实现自动回位。

当雨刷片受到阻力时，马达停止工作，此时弹簧的作用力将雨刷器自动带回原位。

3. 借助惯性回位另一种常见的原理是利用马达停止工作后的惯性来实现自动回位。

当刮水操作完成时，马达突然停止工作，雨刷臂因惯性作用会继续向前移动一小段距离，然后再通过控制系统实现自动回位。

4. 借助减速器回位在一些雨刷器的马达中，安装了特殊的减速器。

减速器能够在马达停止工作时，通过减速作用将雨刷器自动回位。

四、雨刷器自动回位的工作过程下面将以位置传感器原理为例，介绍雨刷器自动回位的工作过程。

1.刮水操作开始时，马达启动，通过雨刷臂驱动雨刷片进行刮水。

2.当刮水操作完成时，位置传感器感知到雨刷臂的位置，并向控制系统发送信号。

3.控制系统收到信号后，发送指令给马达，使其停止工作。

4.马达停止工作后，控制系统打开回位电路，通过电流的反向驱动马达，使雨刷器自动回到原位。

5.雨刷器回到原位后，控制系统关闭回位电路，准备下一次的刮水操作。

五、总结雨刷器的自动回位原理多种多样，本文介绍了其中几种常见的原理，包括位置传感器原理、弹簧回位原理、惯性回位原理和减速器回位原理。

一、实训目的通过本次实训，了解雨刮器的工作原理、结构组成及维修方法，掌握雨刮器的拆装、检查和调试技巧，提高实际操作能力，为今后从事汽车维修工作打下坚实基础。

二、实训时间2021年X月X日三、实训地点汽车维修实训室四、实训内容1. 雨刮器的工作原理及结构组成（1）工作原理：雨刮器主要由电机、连杆机构、雨刮臂、雨刮片等组成。

当电机运转时，通过连杆机构带动雨刮臂摆动，使雨刮片在挡风玻璃上刮除雨水。

（2）结构组成：①电机：驱动雨刮器工作，有交流电机和直流电机两种。

②连杆机构：连接电机和雨刮臂，传递电机运动。

③雨刮臂：固定雨刮片，并使其在挡风玻璃上摆动。

④雨刮片：刮除挡风玻璃上的雨水。

2. 雨刮器的拆装（1）拆装步骤：①拆卸雨刮臂：首先，拔出雨刮臂上的固定螺丝；然后，将雨刮臂向上抬起，使其脱离挡风玻璃。

②拆卸雨刮片：将雨刮片从雨刮臂上取下。

③拆卸电机：首先，拔出电机上的固定螺丝；然后，将电机从雨刮臂上取下。

（2）安装步骤：①安装电机：将电机固定在雨刮臂上，拧紧固定螺丝。

②安装雨刮片：将雨刮片安装到雨刮臂上。

③安装雨刮臂：将雨刮臂固定到挡风玻璃上，拧紧固定螺丝。

3. 雨刮器的检查（1）检查雨刮臂：检查雨刮臂是否磨损、变形，如有问题应及时更换。

（2）检查雨刮片：检查雨刮片是否磨损、变形，如有问题应及时更换。

（3）检查电机：检查电机是否有异响、漏电等现象，如有问题应及时维修或更换。

4. 雨刮器的调试（1）调整雨刮臂：调整雨刮臂的摆动角度，使雨刮片在挡风玻璃上刮除雨水的面积最大。

（2）调整雨刮片：调整雨刮片的紧度，使其在刮除雨水时不会刮伤挡风玻璃。

五、实训心得通过本次实训，我对雨刮器的工作原理、结构组成及维修方法有了更深入的了解。

以下是我的一些心得体会：1. 雨刮器的拆装、检查和调试需要掌握一定的技巧，平时要多练习，提高自己的动手能力。

2. 注意安全，拆装雨刮器时要戴好手套，防止划伤手指。

3. 在实训过程中，要注重理论与实践相结合，将所学知识运用到实际操作中。

雨刮电机复位工作原理
雨刮电机是车辆上常见的组件，用于驱动雨刮器刮除车窗上的水滴和杂物，以保持视野清晰。

在每次使用雨刮器后，雨刮电机需要进行复位操作，将雨刮器停留在初始位置。

下面将介绍雨刮电机复位的工作原理。

雨刮电机复位由车辆电器控制系统控制，通常采用一个开关来操作。

当开关打开时，控制系统会发送信号给雨刮电机，指示其进行复位操作。

接下来，雨刮电机会启动并以一定的速度开始运动。

在复位过程中，雨刮电机会利用一个内置的编码器或者位置传感器来确定当前雨刮器位置。

编码器会将位置信息传送给控制系统，以确保雨刮器在正确的位置上停留。

一旦控制系统接收到编码器的信息并确认雨刮器已经到达初始位置，它会发送停止信号给雨刮电机，使其停止运动。

需要注意的是，雨刮电机的复位过程中可能会遇到阻力或者其他异常情况，例如雨刮器被冰雪覆盖或者被异物阻塞。

在这些情况下，控制系统可能会通过监测电流或者转矩来检测异常，并采取相应的措施，例如停止电机运动或者调整电机运行参数，以确保复位过程顺利进行。

总结起来，雨刮电机复位的工作原理主要包括控制系统发送信号给电机，电机启动并利用编码器或传感器来确定位置，控制系统接收位置信息并确认复位完成。

在复位过程中，控制系统
会监测异常情况并采取相应的措施。

这样就可以确保雨刮器在每次使用后都能回到初始位置，为车辆驾驶提供清晰的视野。

雨刮控制器原理雨刮控制器是汽车上常见的设备之一，被用于控制雨刷器的工作。

它主要基于车辆上的雨量感应器来判断雨刮器的运行情况。

当雨感器监测到车窗上有水滴时，控制器会自动启动雨刮器，并根据雨量的大小和变化频率来调整雨刮器的速度。

本文将从雨刮控制器的原理、工作方式、组成结构和主要功能等方面进行详细阐述。

一、雨刮控制器的原理雨刮控制器通过与车辆上的雨量感应器配合，实现自动感知并控制雨刮器的运行。

其原理是基于雨量感应器通过感应车窗上的距离变化来判断雨刮器是否需要启动或调整运行速度。

二、雨刮控制器的工作方式1.感应车窗上的雨滴：雨刮控制器上装有雨量感应器，通过感应车窗上的雨滴数量和密度来判断是否需要启动雨刮器。

当雨量感应器检测到车窗上有一定数量的水滴时，会向控制器发送信号。

2.启动雨刮器：当控制器接收到雨量感应器的信号后，会自动启动雨刮器。

此时，雨刮器开始进行刮拭玻璃，并根据感应器读取的数据来调整刮拭的速度。

3.自动调节雨刮器的速度：在雨滴密度较小的情况下，雨刮器的工作速度可能会较慢。

当感应器检测到更多的雨滴时，控制器会增加雨刮器的速度，以更好地清除水滴。

三、雨刮控制器的组成结构1.雨量感应器：雨量感应器是雨刮控制器的核心部分，它的作用是感应车窗上的雨滴数量和密度，并将这些信息传递给控制器。

2.控制器芯片：控制器芯片是雨刮控制器的处理器，负责接收和处理来自感应器的信号，并根据信号来控制雨刮器的工作。

3.雨刮器马达：雨刮器马达是雨刮控制器的执行部分，它负责驱动雨刮器进行刮拭工作。

控制器会根据感应器读取的雨量信息控制雨刮器马达的速度。

四、雨刮控制器的主要功能1.自动感知雨滴：雨刮控制器能够根据雨量感应器的信号感知车窗上的雨滴，无需人工干预。

2.自动启动和关闭雨刮器：当感应器检测到车窗上有雨滴时，控制器会自动启动雨刮器；当雨滴停止或减少时，控制器会自动关闭雨刮器。

3.自动调节雨刮器速度：控制器根据雨滴的密度和变化频率来自动调节雨刮器的速度，确保及时清除车窗上的水滴，提供良好的视野。

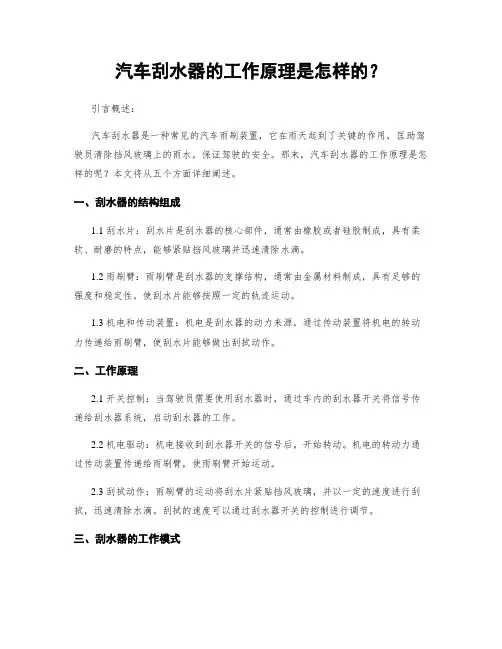

汽车刮水器的工作原理是怎样的？引言概述：汽车刮水器是一种常见的汽车雨刷装置，它在雨天起到了关键的作用，匡助驾驶员清除挡风玻璃上的雨水，保证驾驶的安全。

那末，汽车刮水器的工作原理是怎样的呢？本文将从五个方面详细阐述。

一、刮水器的结构组成1.1 刮水片：刮水片是刮水器的核心部件，通常由橡胶或者硅胶制成，具有柔软、耐磨的特点，能够紧贴挡风玻璃并迅速清除水滴。

1.2 雨刷臂：雨刷臂是刮水器的支撑结构，通常由金属材料制成，具有足够的强度和稳定性，使刮水片能够按照一定的轨迹运动。

1.3 机电和传动装置：机电是刮水器的动力来源，通过传动装置将机电的转动力传递给雨刷臂，使刮水片能够做出刮拭动作。

二、工作原理2.1 开关控制：当驾驶员需要使用刮水器时，通过车内的刮水器开关将信号传递给刮水器系统，启动刮水器的工作。

2.2 机电驱动：机电接收到刮水器开关的信号后，开始转动。

机电的转动力通过传动装置传递给雨刷臂，使雨刷臂开始运动。

2.3 刮拭动作：雨刷臂的运动将刮水片紧贴挡风玻璃，并以一定的速度进行刮拭，迅速清除水滴。

刮拭的速度可以通过刮水器开关的控制进行调节。

三、刮水器的工作模式3.1 单速模式：一些较早的汽车刮水器惟独一个固定的刮拭速度，无法根据雨量的变化进行调节。

3.2 多速模式：现代汽车刮水器通常具有多个刮拭速度档位，驾驶员可以根据雨量的大小选择适合的档位，提高刮水效果。

3.3 雨量感应模式：一些高级汽车刮水器还配备了雨量感应器，能够根据挡风玻璃上的雨滴数量自动调节刮拭速度，实现智能化刮水。

四、刮水器的维护保养4.1 刮水片的更换：刮水片是易损件，需要定期更换。

普通建议每6个月或者1万公里更换一次，以保证刮水效果。

4.2 清洁挡风玻璃：定期清洁挡风玻璃，去除灰尘和污垢，可以提高刮水片的使用寿命和刮水效果。

4.3 检查雨刷臂和传动装置：定期检查雨刷臂和传动装置是否松动或者磨损，如有问题及时修复或者更换，以确保刮水器的正常工作。
