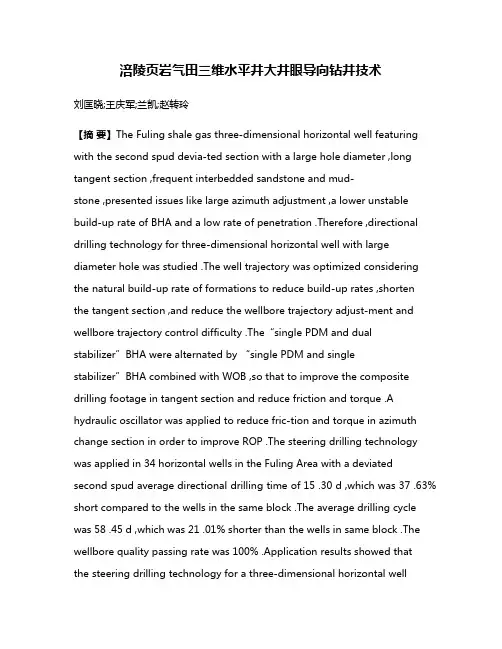

涪陵页岩气田三维水平井大井眼导向钻井技术刘匡晓;王庆军;兰凯;赵转玲【摘要】The Fuling shale gas three‐dimensional horizontal well featuring with the second spud devia‐ted section with a large hole diameter ,long tangent section ,frequent interbedded sandstone and mud‐stone ,presented issues like large azimuth adjustment ,a lower unstable build‐up rate of BHA and a low rate of penetration .Therefore ,directional drilling technology for three‐dimensional horizontal well with large diameter hole was studied .The well trajectory was optimized considering the natural build‐up rate of formations to reduce build‐up rates ,shortenthe tangent section ,and reduce the wellbore trajectory adjust‐ment and wellbore trajectory control difficulty .The“single PDM and dual stabilizer”BHA were alternated by “single PDM and singlestabilizer”BHA combined with WOB ,so that to improve the composite drilling footage in tangent section and reduce friction and torque .A hydraulic oscillator was applied to reduce fric‐tion and torque in azimuth change section in order to improve ROP .The steering drilling technology was applied in 34 horizontal wells in the Fuling Area with a deviated second spud average directional drilling time of 15 .30 d ,which was 37 .63% short compared to the wells in the same block .The average drilling cycle was 58 .45 d ,which was 21 .01% shorter than the wells in same block .The wellbore quality passing rate was 100% .Application results showed thatthe steering drilling technology for a three‐dimensional horizontal wellwith large hole diameter could increase ROP in deviated section with large hole diameter and could shorten the drilling cycle .%涪陵页岩气田三维水平井二开斜井段井眼尺寸大，稳斜段长，砂泥岩地层交互频繁，存在井眼轨迹方位调整幅度大、钻具组合造斜率低且不稳定、机械钻速低等问题，为此，进行了三维水平井大井眼导向钻井技术研究。

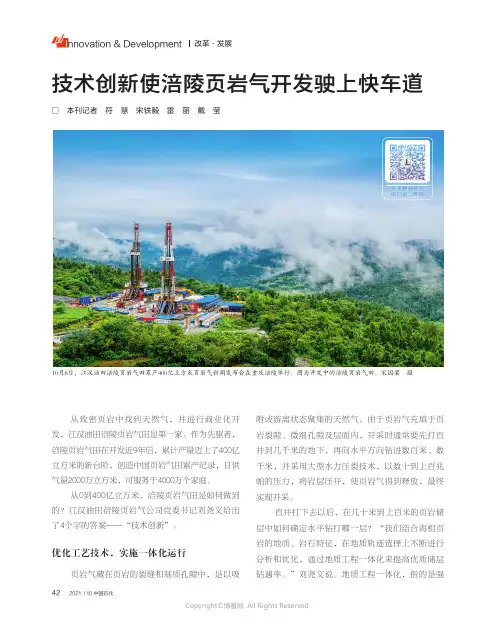

42nno ation e elopment改革·发展2021 / 10 中国石化从致密页岩中找到天然气，并进行商业化开发，江汉油田涪陵页岩气田是第一家。
作为先驱者，涪陵页岩气田在开发近9年后，累计产量迈上了400亿立方米的新台阶，创造中国页岩气田累产纪录，日供气量2000万立方米，可服务于4000万个家庭。
从0到400亿立方米，涪陵页岩气田是如何做到的？江汉油田涪陵页岩气公司党委书记刘尧文给出了4个字的答案——“技术创新”。
优化工艺技术，实施一体化运行页岩气藏在页岩的裂缝和基质孔隙中，是以吸附或游离状态聚集的天然气。
由于页岩气充填于页岩裂隙、微细孔隙及层面内，开采时通常要先打直井到几千米的地下，再向水平方向钻进数百米、数千米，并采用大型水力压裂技术，以数十到上百兆帕的压力，将岩层压开，使页岩气得到释放，最终实现开采。
直井打下去以后，在几十米到上百米的页岩储层中如何确定水平钻打哪一层？“我们结合海相页岩的地质、岩石特征，在地质轨迹选择上不断进行分析和优化，通过地质工程一体化来提高优质储层钻遇率。
”刘尧文说。
地质工程一体化，指的是强技术创新使涪陵页岩气开发驶上快车道□ 本刊记者 符 慧 宋铁毅 雷 丽 戴 莹10月8日，江汉油田涪陵页岩气田累产400亿立方米页岩气新闻发布会在重庆涪陵举行。
图为开发中的涪陵页岩气田。
宋国梁 摄相关精彩视频请扫描二维码43nno ation e elopment 改革·发展2021 / 10 中国石化化以油气藏为中心的地质综合研究与钻探开发生产工程技术等一体化，以提高页岩气储层识别、评价与钻探水平，进而实现页岩气的经济有效开发。
2012年11月28日，涪陵页岩气田焦页1HF井试获日20.3万立方米工业气流，成为我国大型页岩气田商业化开发的起点。
涪陵页岩气公司持续优化钻井工艺技术，强化地质工程一体化运行。
“通过对地质条件的研究分析，我们放弃了‘打中间’这一主流，选择在下部进行水平钻探，结果很好，我们的页岩气井产量高，而且稳定，很快就实现了商业化的目标。

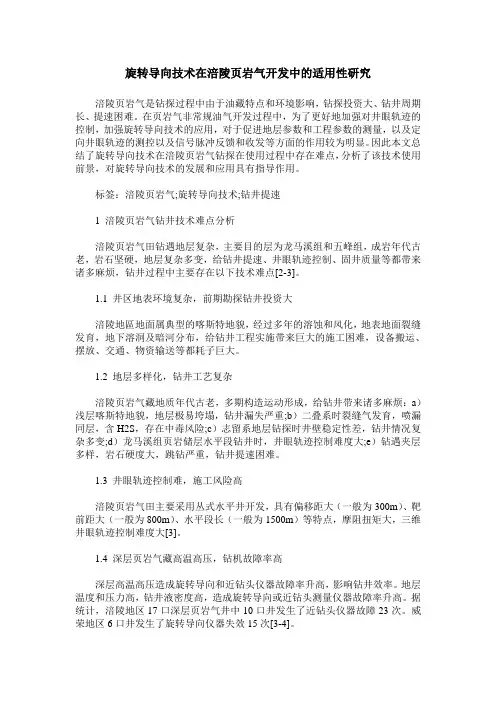

旋转导向技术在涪陵页岩气开发中的适用性研究涪陵页岩气是钻探过程中由于油藏特点和环境影响，钻探投资大、钻井周期长、提速困难。
在页岩气非常规油气开发过程中，为了更好地加强对井眼轨迹的控制，加强旋转导向技术的应用，对于促进地层参数和工程参数的测量，以及定向井眼轨迹的测控以及信号脉冲反馈和收发等方面的作用较为明显。
因此本文总结了旋转导向技术在涪陵页岩气钻探在使用过程中存在难点，分析了该技术使用前景，对旋转导向技术的发展和应用具有指导作用。
标签：涪陵页岩气;旋转导向技术;钻井提速1 涪陵页岩气钻井技术难点分析涪陵页岩气田钻遇地层复杂，主要目的层为龙马溪组和五峰组，成岩年代古老，岩石坚硬，地层复杂多变，给钻井提速、井眼轨迹控制、固井质量等都带来诸多麻烦，钻井过程中主要存在以下技术难点[2-3]。
1.1 井区地表环境复杂，前期勘探钻井投资大涪陵地區地面属典型的喀斯特地貌，经过多年的溶蚀和风化，地表地面裂缝发育，地下溶洞及暗河分布，给钻井工程实施带来巨大的施工困难，设备搬运、摆放、交通、物资输送等都耗子巨大。
1.2 地层多样化，钻井工艺复杂涪陵页岩气藏地质年代古老，多期构造运动形成，给钻井带来诸多麻烦：a）浅层喀斯特地貌，地层极易垮塌，钻井漏失严重;b）二叠系时裂缝气发育，喷漏同层，含H2S，存在中毒风险;c）志留系地层钻探时井壁稳定性差，钻井情况复杂多变;d）龙马溪组页岩储层水平段钻井时，井眼轨迹控制难度大;e）钻遇夹层多样，岩石硬度大，跳钻严重，钻井提速困难。
1.3 井眼轨迹控制难，施工风险高涪陵页岩气田主要采用丛式水平井开发，具有偏移距大（一般为300m）、靶前距大（一般为800m）、水平段长（一般为1500m）等特点，摩阻扭矩大，三维井眼轨迹控制难度大[3]。
1.4 深层页岩气藏高温高压，钻机故障率高深层高温高压造成旋转导向和近钻头仪器故障率升高，影响钻井效率。
地层温度和压力高，钻井液密度高，造成旋转导向或近钻头测量仪器故障率升高。

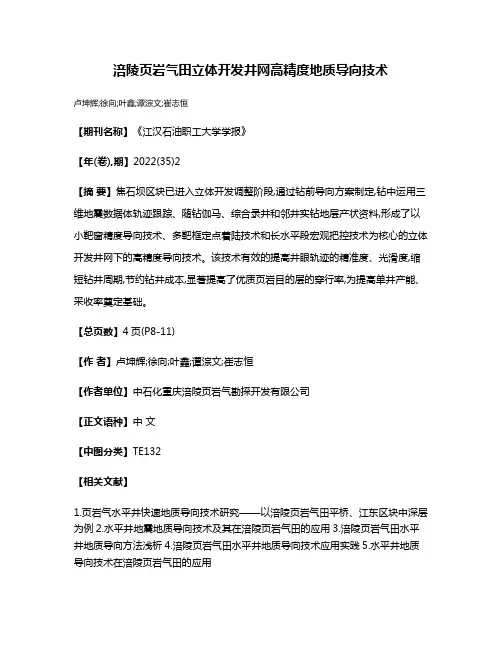

涪陵页岩气田立体开发井网高精度地质导向技术
卢坤辉;徐向;叶鑫;谭淙文;崔志恒
【期刊名称】《江汉石油职工大学学报》
【年(卷),期】2022(35)2
【摘要】焦石坝区块已进入立体开发调整阶段,通过钻前导向方案制定,钻中运用三维地震数据体轨迹跟踪、随钻伽马、综合录井和邻井实钻地层产状资料,形成了以小靶窗精度导向技术、多靶框定点着陆技术和长水平段宏观把控技术为核心的立体开发井网下的高精度导向技术。
该技术有效的提高井眼轨迹的精准度、光滑度,缩短钻井周期,节约钻井成本,显著提高了优质页岩目的层的穿行率,为提高单井产能、采收率奠定基础。
【总页数】4页(P8-11)
【作者】卢坤辉;徐向;叶鑫;谭淙文;崔志恒
【作者单位】中石化重庆涪陵页岩气勘探开发有限公司
【正文语种】中文
【中图分类】TE132
【相关文献】
1.页岩气水平井快速地质导向技术研究——以涪陵页岩气田平桥、江东区块中深层为例
2.水平井地震地质导向技术及其在涪陵页岩气田的应用
3.涪陵页岩气田水平井地质导向方法浅析
4.涪陵页岩气田水平井地质导向技术应用实践
5.水平井地质导向技术在涪陵页岩气田的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
“涪陵页岩气田水平井组优快钻井技术研究与工业化应用”科
技成果达国际先进水平
佚名
【期刊名称】《长江大学学报（自然版）理工卷》
【年(卷),期】2016(013)019
【摘要】近日，由石油工程学院许明标教授团队和中石化重庆涪陵页岩气勘探开发有限公司、江汉油田分公司等单位共同完成的“涪陵页岩气田水平井组优快钻井技术研究与工业化应用”科技成果通过重庆市科学技术委员会组织鉴定。
由中国工程院罗平亚院士、中国科学院高德利院士和中国石油大学（北京）、西安石油大学等单位专家组成的鉴定委员会一致认为，该成果整体达到国际先进水平，
【总页数】1页(P76-76)
【正文语种】中文
【相关文献】
1.涪陵页岩气田水平井组优快钻井技术 [J], 张金成
2.重庆涪陵页岩气田两项科技成果达国际先进水平 [J], 央广网
3.重庆涪陵页岩气田两项科技成果达国际先进水平 [J], ;
4.涪陵页岩气田江东区块优快钻井技术研究与应用 [J], 黄迪箫笙
5.涪陵页岩气田两项科技成果达国际先进水平 [J], 天工
因版权原因，仅展示原文概要，查看原文内容请购买。

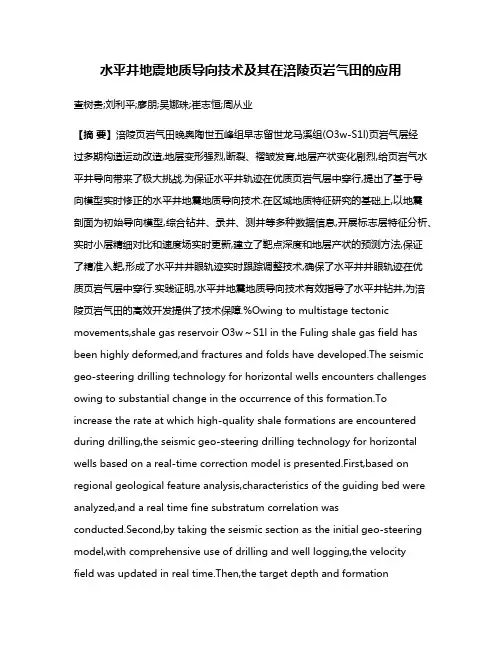

水平井地震地质导向技术及其在涪陵页岩气田的应用查树贵;刘利平;廖朋;吴娜珠;崔志恒;周从业【摘要】涪陵页岩气田晚奥陶世五峰组早志留世龙马溪组(O3w-S1l)页岩气层经过多期构造运动改造,地层变形强烈,断裂、褶皱发育,地层产状变化剧烈,给页岩气水平井导向带来了极大挑战.为保证水平井轨迹在优质页岩气层中穿行,提出了基于导向模型实时修正的水平井地震地质导向技术.在区域地质特征研究的基础上,以地震剖面为初始导向模型,综合钻井、录井、测井等多种数据信息,开展标志层特征分析、实时小层精细对比和速度场实时更新,建立了靶点深度和地层产状的预测方法,保证了精准入靶,形成了水平井井眼轨迹实时跟踪调整技术,确保了水平井井眼轨迹在优质页岩气层中穿行.实践证明,水平井地震地质导向技术有效指导了水平井钻井,为涪陵页岩气田的高效开发提供了技术保障.%Owing to multistage tectonic movements,shale gas reservoir O3w～S1l in the Fuling shale gas field has been highly deformed,and fractures and folds have developed.The seismic geo-steering drilling technology for horizontal wells encounters challenges owing to substantial change in the occurrence of this formation.To increase the rate at which high-quality shale formations are encountered during drilling,the seismic geo-steering drilling technology for horizontal wells based on a real-time correction model is presented.First,based on regional geological feature analysis,characteristics of the guiding bed were analyzed,and a real time fine substratum correlation wasconducted.Second,by taking the seismic section as the initial geo-steering model,with comprehensive use of drilling and well logging,the velocityfield was updated in real time.Then,the target depth and formationoccurrence were predicted,and a real-time trajectory tracking and adjustment technique for horizontal wells was established,ensuring the trajectory of horizontal wells passing through high-quality shale gas reservoirs.The practice indicated that the seismic geosteering technology guided the drilling of horizontal wells in the Fuling shale gas field effectively.【期刊名称】《石油物探》【年(卷),期】2018(057)003【总页数】9页(P369-377)【关键词】页岩气;地震地质导向;水平井;靶点调整;轨迹跟踪;邻井误差;变速成图【作者】查树贵;刘利平;廖朋;吴娜珠;崔志恒;周从业【作者单位】中国石油化工股份有限公司江汉油田分公司物探研究院,湖北武汉430035;中国石油化工股份有限公司江汉油田分公司物探研究院,湖北武汉430035;长江师范学院,重庆408100;中国石油化工股份有限公司江汉油田分公司物探研究院,湖北武汉430035;中石化重庆涪陵页岩气勘探开发有限公司,重庆408100;中国石油化工股份有限公司江汉油田分公司物探研究院,湖北武汉430035【正文语种】中文【中图分类】P631页岩气作为一种大规模低丰度连续成藏的非常规油气资源,以吸附态和游离态赋存于暗色富有机质泥页岩层系中。
涪陵页岩气田三维水平井大井眼导向钻井技术一、引言涪陵页岩气田的背景和现状；大井眼导向钻井技术在页岩气田的应用现状。
二、页岩气井的特点和难点页岩气井特点：地层复杂、钻井难度大、开采难度大；钻井难点分析：钻井液失控、钻头受损、井深误差、方位偏移、井眼稳定等问题。
三、大井眼导向钻井技术原理与方法大井眼导向技术原理：惯性导航、地磁导航、全站仪导航等方法；大井眼导向技术方法：直线钻井、弧形钻井、S型钻井等方法。
四、大井眼导向钻井技术在涪陵页岩气田的应用大井眼导向钻井技术在涪陵页岩气田应用的优点；大井眼导向钻井技术在涪陵页岩气田应用的难点和挑战；实际案例分析：涪陵页岩气田应用大井眼导向技术的效果。
五、大井眼导向钻井技术未来发展趋势大井眼导向钻井技术未来的发展趋势；大井眼导向钻井技术未来面临的挑战和发展方向。
六、结论总结大井眼导向钻井技术在涪陵页岩气田应用的效果；展望大井眼导向钻井技术在页岩气开采中的应用前景。
一、引言涪陵页岩气田是中国最大的页岩气田之一，其储量巨大，具有极高的开采价值。
在页岩气田的开采中，钻井技术是关键环节，而随着页岩气井的深入开采和复杂化，传统的钻井技术已经无法满足需要。
因此，大井眼导向钻井技术的出现成为了页岩气井钻井的一项重要技术。
本文主要围绕大井眼导向钻井技术在涪陵页岩气田中的应用展开，探讨该技术的原理、方法、应用以及未来发展趋势。
二、页岩气井的特点和难点2.1 页岩气井特点（1）地层复杂：页岩气田地层复杂，地质条件混杂，不同区域的地下物质成分和性质都有所差异，因此页岩气井钻井难度高。
（2）钻井难度大：由于地层复杂，开采目标难以获取，钻井时对地表平面要求高，同时钻井参数要求极高，如井深、方位、井身直径、竖直度等，仅仅依靠传统钻井技术是无法满足要求的。
（3）开采难度大：页岩气田中，天然气储存在页岩层中，气体分布不均匀，利用率低，开采难度大。
2.2 钻井难点分析在涪陵页岩气田的钻井过程中，会产生许多困难和障碍，主要包括以下方面：（1）钻井液失控：在钻井过程中，若钻井液压力不稳定，容易造成泥浆涌入钻孔中，造成钻井液失控。
