DSP复习资料

  • 格式：doc
  • 大小：1.77 MB
  • 文档页数：10

DSP复习资料第一章1、简答：书P2一个典型的DSP系统的基本构成应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等。

DSP系统的工作过程：（简述即可）①将输入信号x(t)经过抗混叠滤波，滤掉高于折叠频率的分量，以防止信号频谱的混叠。

②经过采样和A/D转换器，将滤波后的信号转换为数字信号x(n)。

③数字信号处理器对x(n)进行处理，得数字信号y(n)。

④经D/A转换器，将y(n)转换成模拟信号；⑤经低通滤波器，滤除高频分量，得到平滑的模拟信号y(t)。

2、小题 Simulator和Eimulator分别指软件仿真和硬件仿真 P43、简答：列举 DSP 芯片的特点？（后面简要阐述即可）答：哈佛结构，即将数据存储器和程序存储器分开；多总线结构，即设置了数据总线和数据总线，使运算速度提高。

（哈弗结构使得总线也分为数据和程序总线）指令系统的流水线操作，流水线操作是各指令以机器周期为单位相差一个时钟周期，连续并行工作的情况。

（其本质是DSP多条总线彼此独立地同时工作，使得同一条指令在不同机器周期内占用不同总线资源。

同时，不同指令在同一机器周期内占用不同总线资源。

）专用的硬件乘法器和加法器，使得大部分DSP芯片可在一个指令周期内完成一次加法和乘法操作。

高效的DSP指令：可以缩短指令的执行时间。

4、简答：DSP芯片的运算速度可用几种指标来衡量？书P 9答：指令周期,即执行一条指令所需的时间；MAC时间，即完成一次乘法和一次加法的时间；FFT执行时间，即运行一个FFT程序所需的时间；MIPS，即每秒执行百万条指令；MFLOPS，即每秒执行百万次浮点操作。

5、小题：设DSP芯片的工作频率为100MHZ，一帧的时间为20ms，则该DSP芯片在一帧内所能提供的最大运算量为200万条指令。

书P11第二章1．ALU运算时，当C16=1 时，可以分为两个16位ALU使用2、累加器的保护位的作用防止迭代运算中产生的溢出3、DSP的移位位数为-16~31，则桶形移位寄存器最多左移31位，右移16位；4、在一些指令中，加上后缀“R”，表示该指令要将累加器的低16位进行舍入处理5、简答：流水线的原理：将指令分为几个子操作，每个子操作由不同的单元完成。

这样，每隔一个时钟周期，每个单元就可以进入一条新指令。

因此，同一个时钟周期内，在不同的单元可以处理多条指令，相当于并行执行了多条指令。

TMS320C54x采用6 级流水线。

6、片内ROM里面包含引导装载程序（Bootloader）7、简答SARAM和DARAM 的联系和区别区别前者1个机器周期内只能被访问1次后者1个机器周期内能被访问2次，可同时进行读操作和写操作。

联系都可当数据存储器和程序存储器使用第三章1、数的定标是指定点DSP芯片处理小数时，由程序员来确定一“小数点”的位置。

2、在数的定标中，如果采用Q表示法，一个Q8定点数的十进制数表示范围为-215*2-Q —（215-1）*2-Q （此处写的不清楚，见书上P44）3、OVM的中文名称是溢出保护模式位；当OVM=1，表示设置溢出保护模式，用指令表示SSBX OVM ;OVM=0，表示设置溢出不保护模式；用指令表示RSBX OVM ;SXM的中文名称是符号扩展模式位；当SXM=1时，设置符号扩展模式，即高24位扩展为符号位。

用指令表示SSBX SXM ; 当SXM=0时，设置符号不扩展模式，即高24位用0填充；用指令表示RSBX SXM4、DSP芯片的乘法运算，常需要用到舍入处理方法书上p47方法是在低16位的最高位加1，然后将低16位清除，将高16位作为结果。

（将该数加0.5，之后再将小数部分去除，即舍入处理方法，也称上取整。

）5 书P62中间的例题给出一个32位的浮点数，求十进制等值数。

自己应该能看懂第五章1、数据类型：常数类型：const关键字确保变量或数组的值不会被改变端口类型：ioport是端口变量声明的关键字Volatile类型：使用volatile关键字可确保编译器不会对这些变量进行优化可能出现的题型P108程序填空例如，如果要在端口10h声明端口变量，并将a输出到该端口，再读取数据保存到b中，函数实现方法如下：ioport unsigned int port10; /* 访问I/O端口10h的变量*/int func (){port10 = a; /* 写a到端口10h */...b = port10; /* 读取端口10h的值到b */...2、可能出现的题型P110 程序填空题目：已知SWWSR的地址是0x0028，将DSP寄存器地址定义为volatile整形指针类型用合适的C代码定义并赋值为0X2000。

（1）SWWSR 表示软件等待状态寄存器（2）#define SWWSR （volatile unsigned int *）0x0028｛*SWWSR=0X2000｝（3）P108 为什么要用volatile类型的数据？答：对程序进行编译时，代码优化器会避免存储区访问而删除一些语句，为了保留这些语句，可以使用volatile关键字可确保编译器不会对这些变量进行优化。

3、P112 申明一个函数是中断函数，要使用中断关键字interrupt (怎么考？？)中断程序没有参数传递，即使说明，也将被忽略4 、小题pragma 指令告诉编译器如何处理函数。

常用的pragma指令有CODE_SECTION (symbol, “section name ) 语句含义：可以为symbol指定专门的代码存储空间，而非.bss块DATA_SECTION (symbol, ”section name”) 语句含义：可以为symbol指定专门的数据存储空间，而非.data块5、简答C语言程序代码优化有几种方法？其中并行指令属于那种优化方法？并举一例并行指令算法优化编译优化函数优化属于编译优化ST||LD 特点：单字单周期第六章1、小题DSP的内部存储器类型可分为随机存取存储器（RAM）和只读存储器（ROM）。

其中RAM又可以分为两种类型：单寻址RAM（SARAM）和双寻址RAM（DARAM）。

2、小题片内ROM通过MP/MC设置MP/MC＝0：表示片内ROM属于程序存储器的一部分。

MP/MC＝1：表示片内ROM不属于程序存储器的一部分。

3 小题片内RAM通过OVL Y设置OVL Y=0，表示片内RAM作为数据存储器使用；OVL Y=1，表示片内RAM既能当程序存储器用，又能当数据存储器用。

4、汇编语言实现计算∑==41iiixay的程序（通过此题了解.usect .bss.data.word.asg.set.text.end的使用）.mmregsstack .usect “STACK”,10h.bss a,4.bss x,4.bss y,1.def start.datatable: .word 1,2,3,4 ；变量初始化.word 8,6,4,2.textstart: STM #0,SWWSR ; 插入0个等待状态STM #STACK+10h,SP ; 设置堆栈指针STM #a,AR1 ; AR1指向aRPT #7; 移动8个数据MVPD table,*AR1+; 从程序存储器到数据存储器CALL SUM; 调用SUM子程序end: B endSUM: STM #a, AR3 ；子程序执行STM #x, AR4RPTZ A, #3MAC *AR3+,*AR4+,A LD #y,DPSTL A,@ yRET.end 补充 .asg .set伪指令的含义前者将一个字符串赋值给一个替代符.asg AR1，counter；表示用counter代替AR1 后者使符号等于一个数PERIOD .set 4999 表示PERIOD = 49995、编写链接命令文件按照实验报告上的写MEMORY（要求大写）{PAGE 0: PRAM: origin = 0x1000, length = 0xEFFFPAGE 1: DARM: origin = 0x0300, length = 0x0D00}SECTIONS（要求大写）{.text :> PRAM PAGE 0.bss :> DARM PAGE 1｝可能考的题型：例题：用MEMORY伪指令编写链接命令文件，要求：程序存储器：4K字ROM,起始地址为C00h,取名为ROM.数据存储器：32字RAM,起始地址为60h,取名为SCR.512字RAM,起始地址为80h,取名为CHIP.MEMORY{PAGE0: ROM: org=C00h, len=1000hPAGE1: SCR: org=60h, len=20hCHIP: org=80h, len=200h}6 定义（.def）：在当前模块中定义，在其他模块中引用参考（.ref）：在当前模块中引用，在其他模块中定义全局（.global）：包含上面两者可能考的题型下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

7、已知一数组名为indata，长度为30个字，试用两种方法给该数组分配空间。

.bss indata , 30indata .usect “indata”, 30第七章1、指令执行前有关寄存器及数据存储器单元情况如下图所示，请在下图分别填写指令执行后有关寄存器及数据存储器单元的内容。

（1）加法指令 【例】 ADD *AR3+，14，A 表示（AR3）<<14+A->A ，AR3+1->AR3操作前 00 0000 12001 1500 A B Data Memory0100h操作后 00 0540 12001 1500A B 0100h0100 10101 1AR3 SXMAR3 SXM（2）乘法指令【例】 MPY 13，A ； 表示T*Smem →A, Smem 所在的单元数据存储器地址为13(0Dh)操作前 000000 00360003 0008A T Data Memory000Dh操作后 000000 00180003 0008A T 000Dh11FRCTFRCT（3）采用间接寻址的乘加指令MAC *AR5+，A ；A+(AR5)*T →A, AR5= AR5+12、在直接寻址中，指令代码包含了数据存储器地址的低7 位。

当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。

合集下载

DSP 复习资料

DSP 复习资料

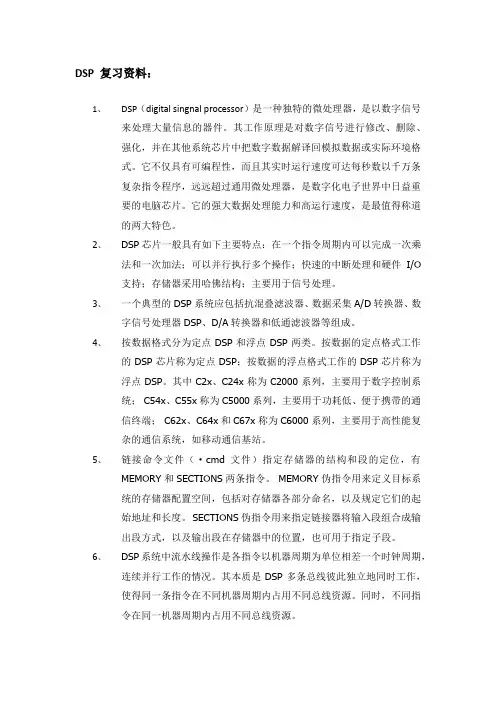

DSP 复习资料：1、DSP（digital singnal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。

其工作原理是对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

2、DSP芯片一般具有如下主要特点：在一个指令周期内可以完成一次乘法和一次加法；可以并行执行多个操作；快速的中断处理和硬件I/O支持；存储器采用哈佛结构；主要用于信号处理。

3、一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等组成。

4、按数据格式分为定点DSP和浮点DSP两类。

按数据的定点格式工作的DSP芯片称为定点DSP；按数据的浮点格式工作的DSP芯片称为浮点DSP。

其中C2x、C24x称为C2000系列，主要用于数字控制系统； C54x、C55x称为C5000系列，主要用于功耗低、便于携带的通信终端； C62x、C64x和C67x称为C6000系列，主要用于高性能复杂的通信系统，如移动通信基站。

5、链接命令文件（·cmd文件）指定存储器的结构和段的定位，有MEMORY和SECTIONS两条指令。

MEMORY伪指令用来定义目标系统的存储器配置空间，包括对存储器各部分命名，以及规定它们的起始地址和长度。

SECTIONS伪指令用来指定链接器将输入段组合成输出段方式，以及输出段在存储器中的位置，也可用于指定子段。

6、DSP系统中流水线操作是各指令以机器周期为单位相差一个时钟周期，连续并行工作的情况。

其本质是DSP多条总线彼此独立地同时工作，使得同一条指令在不同机器周期内占用不同总线资源。

同时，不同指令在同一机器周期内占用不同总线资源。

DSP复习资料

DSP复习资料

DSP复习资料1、DSP 芯⽚的结构？答：DSP 是改进的哈佛结构 (80C51是哈佛结构)。

冯．诺依曼结构与哈佛结构的区别是地址空间和数据空间分开与否。

冯诺依曼结构数据空间和地址空间不分开，哈佛结构数据空间和地址空间是分开的。

哈佛结构的特点：使⽤两个独⽴的存储器模块，分别存储指令和数据，每个存储模块都不允许指令和数据并存；使⽤独⽴的两条总线，分别作为CPU 与每个存储器之间的专⽤通信路径，⽽这两条总线之间毫⽆关联。

改进的哈佛结构，其结构特点为：使⽤两个独⽴的存储器模块，分别存储指令和数据，每个存储模块都不允许指令和数据并存，以便实现并⾏处理；具有⼀条独⽴的地址总线和⼀条独⽴的数据总线，利⽤公⽤地址总线访问两个存储模块（程序存储模块和数据存储模块），公⽤数据总线则被⽤来完成程序存储模块或数据存储模块与CPU 之间的数据传输，改进的哈佛结构在哈佛结构的基础上⼜加以改进，即使得程序代码和数据存储空间之间也可以进⾏数据的传送。

TMS320LF2407A 采⽤改进的哈佛结构，芯⽚内部具有六条16位总线，即程序地址总线（PAB ）、数据读地址总线（DRAB ）、数据写地址总线（DWAB ）、程序读总线（PRDB ）、数据读总线（DRDB ）、数据写总线（DWEB ），其程序存储器总线和数据存储器总线相互独⽴，⽀持并⾏的程序和操作数寻址，因此CPU 的读/写可在同⼀周期内进⾏，这种⾼速运算能⼒使⾃适应控制、卡尔曼滤波、神经⽹络、遗传算法等复杂控制算法得以实现。

结构⽰意图如下：2、什么是流⽔线技术？DSP 是不是具有流⽔线技术(pipeline) ？答：流⽔线技术是将各指令的各个步骤重叠起来执⾏，⽽不是⼀条指令执⾏完成之后，才开始执⾏下⼀条指令。

计算机在执⾏⼀条指令时，总要经过取指、译码、取数、执⾏运算等步骤，需要若⼲个指令周期才能完成。

流⽔线技术是将各指令的各个步骤重叠起来执⾏，⽽不是⼀条指令执⾏完成之后，才开始执⾏下⼀条指令。

DSP期末复习资料_图文(精)

DSP期末复习资料_图文(精)

DSP期末复习资料2.DSP芯片的特点：哈佛结构：将程序空间和数据空间分开，可同时取指令和取操作数；（重要）多总线结构：一个机器周期可以多次访问程序空间和数据空间，其内部有P、C、D、E 4个总线；（重要）流水线结构：DSP执行一条指令需要取指、译码、取操作数和执行等几个阶段；（重要）多处理单元：算术逻辑运算单元、辅助寄存器、累加器、硬件乘法器等；特殊的DSP指令、指令周期短、运算精度高、硬件配置强。

3.TMS320系列DSP可分为：C2000（16位/32位定点DSP，主要运用控制领域）、C5000（16位定点DSP，用于高性能、低功耗的中高档应用场合）、C6000（32位DSP，高性能）系列。

4. TMS320C54X的主要特性：⑴多总线结构（1条程序总线、3条数据总线、4条对应地址总线）；⑵192K字节可寻址空间（64K字程序存储器、64K字数据存储器以及64K字I/O空间）；⑶片内有单寻址RAM（SRAM）和RAM(DRAM存储器。

5.TMS320VC5416-160有1个CPU、6. C54X的总线结构：C54X片内有8条16位主总线、4条程序/数据总线和4条相应的地址总线。

7.当处理器复位时，复位和中断向量都映像到程序空间的FF80h。

8.累加器A和Ｂ的差别在于：累加器Ａ的３１～１６位可用于乘法器的一个输入。

9.桶形移位器的移位数可用一个立即数、状态寄存器ST1的累加器移位方式ASM或者T寄存器中最低的6位数值来定义。

10.指数编码器可以在单个周期内执行EXP指令，求的累加器中数据的指数值，并以2的补码形式存放在T寄存器中，可以用11.C54XCPU有3个状态寄存器：状态寄存器0（ST0）、状态寄存器1（ST1）、处理工作方式状态寄存器（PMST）。

12.C54X中断可分为可屏蔽中断和非屏蔽中断。

所有的软件中断都是非屏蔽的。

13.定时中断的周期：CLKOUT*（TDDR+1）*（PRD+1）14. C54X片内有一个主机接口（HPI）。

DSP 复习资料

DSP 复习资料

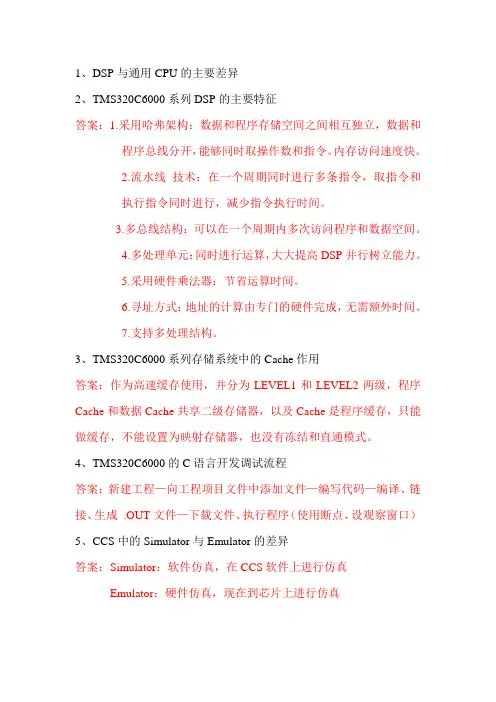

1、DSP与通用CPU的主要差异2、TMS320C6000系列DSP的主要特征答案：1.采用哈弗架构：数据和程序存储空间之间相互独立，数据和程序总线分开，能够同时取操作数和指令。
