架空线路杆塔的接地装置(讲稿)页PPT文档

  • 格式：ppt
  • 大小：419.00 KB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

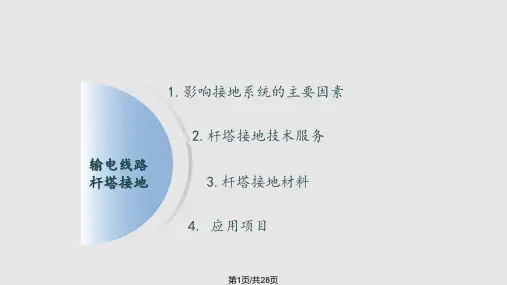

输电线路杆塔接地 PPT课件

输电线路杆塔接地 PPT课件
另外，2015年在浙江省进行500kV及以上线路接地排查 时，也出现较多类似情况。
第11页/共28页
3.杆塔接地材料
严重锈蚀部位示意图
第12页/共28页
3.杆塔接地材料
接地网开挖检查
导体腐蚀图1
导体腐蚀图2
第13页/共28页
3.杆塔接地材料
第二代非金属接地材料（石墨模块）： 较为笨重，不易搬运； 多为水泥混制，电气性能较低，降阻效率较低； 力学性能差，易粉碎； 部分原材料含重金属元素；
第3页/共28页
1.1 接地材料的适用性
输电线路杆塔线路走廊处于不同的小气候环境、复 杂的土壤环境，在选用接地材料的原则为适用性，主 要体现了防腐性能、降阻性能、稳定性（高寒地区）。
从近年输电线路杆塔接地材料的实际开挖、现场埋 片试验来看，情况不容乐观。
第4页/共28页
1.1 接地材料的适用性
如：湖北省超高压局所辖我国第一条500 kV输电线 路姚双线(1982年1月13日投运) 进行接地电阻周期性 测量时,发现有34 基杆塔地网的接地电阻不合格,经检 查发现地网严重腐蚀,部分杆塔地网甚至锈断,不得不 重新铺设地网。此后,决定对所辖4条线路按10∶1 的 比例进行地网开挖检查;并对所辖5条线路1227基杆塔 进行接地电阻测量。
防腐能优异：复合结构，双重防腐
电极单元内壁，硝酸铵溶液浸泡2小时不锈蚀、不起泡、不脱落。 低电位特性，保障杆塔基础钢筋使用寿命。
第18页/共28页
3.杆塔接地材料
第三代缓释型离子接地材料
HEV-输电杆塔专用接地装置 组成部分：接地电极、复合回填料及土壤预处理剂。
材料运用复合结构设计，采用最稳定、最可靠的放热焊 接技术连接，安全性保障采用泄流环和接地极双措施，最 大限度降低地电位。

室外架空线路的安装-PPT

室外架空线路的安装-PPT
室外架空线路的安装
双回路（鼓型）铁塔 （耐张，转角）
终端杆塔
终端杆塔位于线路首、末 段端，发电厂或变电站出线的 第一基杆塔是终端杆塔，线路 最末端一基杆塔也是终端杆塔。
它是一种能承受单侧导线 等的垂直荷载和风压力，以及 单侧导线张力的杆塔。
三、杆塔
室外架空线路的安装
三、塔杆
跨越杆塔 一般用于当线路跨越公路、铁路、河流、山谷、电力线、 通信线等情况。
（3）铜绞线（TJ） 该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力都较
室外架空线路强的安，装 但价格较高，是否选用根据实际需要而定。
四、架空导线和避雷线
（4）防腐钢芯铝绞线（LGJF） 具有钢芯铝绞线的特点，同时防腐性好，一般用在沿海地区、咸水湖及化工 工业地区等周围有腐蚀性物质的高压和超高压架空线路上。 钢芯铝绞线导线外层为铝线，作为
复合材料多股绞线是指两种材料的多股绞线，常见的是钢芯铝绞线，其线芯 部位由钢线绞合而成，外部再绞合铝线，综合了钢的机械性能和铝的电气性能， 成为目前广泛应用的架空导线。
架空电力线路一般都采用多股裸导线，但近几年来城区内的10kV架空配电线 路逐步改用架空绝缘导线。运行证明其优点较多，线路故障明显降低，一定程 室外度架空上线路解的安决装了线路与树木间的矛盾，降低了维护工作量，线路的安全可靠性明显 提高。 10kV主要有铜芯和铝芯交联聚乙烯绝缘导线，低压主要有JV和JLV。
电缆线路： 电缆线路的特点是造价高，不便分支，施工和维修难度大。与架
空线路相比，电缆线路就不妨碍市容和交通外，更重要的是供电可靠， 不受外界影响，不易发生因雷击、风害、冰雪等自然灾害造成的故障。 在现代企业中，电缆线路得到了广泛的应用，特别是在有腐蚀性气体 或蒸气，或易燃、易爆的场所应用最为广泛。

架空线路杆塔接地装置

架空线路杆塔接地装置

序号 1 2 3
表1-4 常用杆塔接地装置及参数
形状
接地装置种类
铁塔接地 四角放射
参数
B=1.76; A=2.36; L=4(L1+L2)
钢筋混疑土杆 放射型接地装置
B=2.0; A=2.6; L=4L1+L2
钢筋混疑土杆 一字型接地装置
B= -0.6; A=0;
L=L1+L2
B=1.0;
钢筋混疑土杆
（2）无避雷线线路杆塔的接地电阻。对于中雷区及多雷区 35kV及66kV无避雷线线路，宜采用措施，减少雷击引起的多相线 短路和两相异地接地引起的断线事故，钢筋混凝土杆和铁塔应充 分利用自然接地作用，在土壤电阻率不超过100Ω.m或有运行经验 的地区，可不另设人工接地装置。
需要说明的是，作为通用行业标准，对杆塔接地电阻的要求 是比较宽松的。在多雷区，如是联络线路或重要线路，杆塔接地 电阻最好能处理到10Ω以下，因为只有这样才能提高线路的耐雷水 平，有效地限制雷击跳闸率，从而保证电网的安全稳定运行。
600
1000
2000
400 0
R值（Ω）（工频）
10 10 15 10 15 10 20 10 20 10 25 30
不计自然接地
作用时所需扁
当采用
（圆钢）总长 度L
18
合理的
接地形 状时
合理利用自然
接地作用时所 需扁（圆钢）
14
总长度L
考虑冲击接地的效果后， 需要限制每根射线的长 度，并适当增加射线的 14 根数，此时所需扁（圆） 钢的总长度L
二、架空线路杆塔的自然接地
实际上，除了人工接地体外，杆塔混凝土基础也有一定的
自 然 接 地 作 用 ， 其 自 然 接 地 电 阻 值R2 可 按 表 1-6 估 算 ， 只 有 当 ρ≤300Ω.m时才需要考虑自然接地的作用。因此，在设计线路接地 装置时，在ρ≤300Ω.m的情况下，应考虑充分利用杆塔的自然接地。 如杆塔的自然接地已符合要求，就不要用人工接地将其屏蔽起来， 即使需要另设人工接地装置，也在考虑人工接地装置的形状和实 际布局时，尽量减少对自然接地体的屏蔽。

第一章架讲义空线路杆塔的接地装置

第一章架讲义空线路杆塔的接地装置

第十章 接地网防腐工程中的阴极保护设计
第十一章 特殊场所的接地设计和降阻措施研究 第十二章 地电位干扰及抗干扰措施研究 第十三章 关于大中型接地网工频接地电阻测试的研究 第十四章 微波站接地及降阻措施研究 第十五章 GPF-94高效膨润土降阻防腐剂的工程应用 第十六章 山区水电站的接地设计与降阻措施探讨 第十七章 发电厂、变电所弱电系统防雷保护研究 第十八章 接地装置试验 附件 GPF-94a高效膨润土降阻防腐剂使用说明书
研究方向为:配电网技术、接地技术、电力系统电磁兼容和电力系 统过电压保护与绝缘配合。从1985年起，从事接地装置试验、设 计、运行、改造及接地产品开发研制工作。在全国范围内设计、 改造了许多发电厂、变电所、输电线路杆塔、微波通信站、高层 建筑的接地装置，都取得了较好的效果。
电话:0731—2619758 13787104968 13873172209 邮箱:lijinglucslx@ 地址: 长沙市赤岭路45号 长沙理工大学电气与信息工程学院 邮编: 410077
本人从1985年起开始研究接地装置试验、运行和接地设计, 后又从事接地产品开发、改造工作,从1987年起在全国范围内先后 改造了300多处发电厂、变电所的接地装置和输电线路杆塔接地 装置。这里既有成功的经验,也有失败的教训。特别是到高校从事 教学和科研以来从各个方面对电力系统接地进行了理论研究。比 如对大中型接地装置的降阻、防腐及降阻材料的应用研究。
有二十年电力系统的实际工作经验。主持开发有ZXB系列自 动跟踪补偿 消弧装置；GPF-94高效膨润土降阻防腐剂；ZFX-60小 电流接地选线装置；jksc低压自动无功补偿装置等六项科研成果。 著有《实用电力接地技术》（2002年中国电力出版社出版）；《接 地装置的运行与改造》（2005年中国水利水电出版社）；《配电网 技术》（2006年中国水利水电出版社）。在国内外十多家刊物上发 表学术论文七十余篇。

特高压架空输电线路导线和地线的结构形式(共46张PPT)

特高压架空输电线路导线和地线的结构形式(共46张PPT)

17.40
17.40
16.60
—
特高压架空输电线路金具
JL1/G2A-1000外/80径
-84/19
线图膨6-1胀5系J数L(1×/G(1m20A-6m-112/)℃50)/
我国将硬铝的电导率提高，研制出了铝合金芯高电导率铝绞线。
扩径导线是指在保持导体截面积不变的前提下扩大导线的外径，是一个统称。
我国特高压输电线路已采用的导线有三种类型。
特高压输变电技术
CONTENTS
目 录
六 特高压架空输电线路
1 特高压架空输电线路杆塔 2 特高压架空输电线路导线及地线
3 特高压架空输电线路绝缘子
4 特高压架空输电线路金具
02特高压架空输电线路导 线及地线
特高压架空输电线路
课题二 特高压架空输电线路导线及地线
一、特高压架空输电线路导线和地线的结构形式
合计
1329.95 1356.35
1352.74
铝
1259.88 1254.70 802.86
钢
外径(mm)
43.11±0.4 43.67±0.4 45.15±0.4
单位长度质量(kg/km)
4055.1±81 4290.1±86 3737.6±74
20℃时直流电阻(Ω/km)
表6-51250mm2钢芯铝绞线主要技术参数
294.23 62.2±3 21.1×10-6
329.85 65.2±3 20.5×10-6
特高压架空输电线路
表6-61250mm2钢芯成型铝绞线与铝合金芯成型铝绞线主要技术参数
项
目
技术参数
产品型号规格
JL1X1/G3A-1250 JL1X1/G2A-1250 JL1X1/LHA1-80

架空配电线路施工ppt课件

架空配电线路施工ppt课件

经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
架空配电线路施工
当挖至一定深度坑内出水时，应在坑的一角深挖一 个小坑集水，然后用水桶将水排出。土质松软或流沙坑， 需加挡板支撑。挖好坑后应立即立杆以防塌方或影响交通。 四．挖坑施工时注意事项
接地装置的分布和安装质量直接影响配电线 路的安全运行，必须引起我们的高度重视。完成 施工后，应在干燥的天气遥测接地电阻，希望大 家注意这个细节。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
来固定导线的，并使带电导线之间或导线与大地之间 绝缘，同时也承受导线的垂直荷重和水平荷重。通常 分为：针式（立瓶）、蝶式（茶台）、悬式和瓷横担 绝缘子四种。 三、拉线
在承受不平衡拉力的电杆上（终端杆、转角杆、 跨越杆等）均需装设拉线，以达到电杆平衡的目的， 另外为增强线路电杆的稳定性，应在直线杆上每隔一 定距离设抗风拉线或增强线路稳定性的拉线。
杆坑回填应注意在易被水冲刷的地方埋设电 杆，且无法制作拉线时，要在电杆周围埋设立桩， 并砌以石块以防冲跨。松软土质的基坑，回填土 时应增加夯实次数或采取加固措施。因线路受侧 风的影响，又不可能在每基电杆处安装拉线，为 增强线路和电杆的稳定性，小角度转角线
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

输电线路的杆塔接地方法图文【最新版】

输电线路的杆塔接地方法图文根据电网故障分类统计表明，在我国跳闸率较高地区的高压线路运行总跳闸次数中因雷击引起的事故次数占40%～70%。

同时对雷击输电线路杆塔进行分析，降低杆塔接地装置的接地电阻，无疑是降低输电线路故障的一个有效途径。

遵循这一思路，在设计输电线路杆塔地网时，主要指标为接地电阻。

根据杆塔所处的不同土壤电阻率，选取不同的接地电阻值。

但是土壤会随温度、湿度、含离子量等不同变化，接地电阻并不稳定，有时会出现超标现象，最终造成雷击事故的发生。

现以四川省甘孜州九龙县某220kV线路12基杆塔接地网的改造为案例，提出一种降低杆塔地网接地电阻、地电位和接触电压的方法，为输电线路杆塔接地设计提供参考。

1 工程概况：本线路位于XX，起于某水电站，止于XX500kV 变电站，同塔双回路架设，线路全长9.473km。

同时该线路还承担了其他两水电站的电力送出任务，线路重要性高。

全线海拔高程在1988～2688m之间；为高山大岭和峡谷地形；沿线工程地质主要为半坚硬、坚硬岩类和松散岩类工程地质区；线路区域内年平均雷暴日为70天。

线路于2016年开始设计，导线型号为LGJ-500/45，架设双底线，其中一根地线为OPGW光缆复合地线，另一根分区段分别采用LBGJ-100-30AC及GJ-80地线。

线路于2018年中旬建成投运，在2019年7月30日以及9月28日两次出现雷击跳闸。

根据对线路地理情况和雷击事故的分析，初步判定为杆塔接地网电阻偏高所致。

2 现场信息收集2019年11月对该线路每基杆塔处土壤电阻率和接地电阻进行测试，发现有12基杆塔地网电阻不满足设计要求。

测试时，将塔腿处断接卡与接地网断开进行测试。

测试结果如表1。

表1 各基杆塔土壤电阻率和接地电阻测试值3 接地解决方案技术分析对现场踏勘后，查阅了以上12基杆塔的接地型式以及接地材料，提出以下三种解决方案。

方案1：将原地网圆钢找出来，在其周围浇灌降阻剂；方案2：在原地网水平射线末端继续增加水平射线，其增加的长度需满足雷电流有效泄流长度，并增加一定数量的接地模块；方案3：采用新接地技术——降阻剂多层施工方法和增加水平射线、抑制环的接地技术。

架空线路杆塔接地装置PPT文档52页

40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
架空线路杆塔接地装置
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
Thank you

输电线路杆塔讲课文档

(2).塔头尺寸还需满足导线之间以及导线与地线间空气间隙距离要求以及档距中 央导线相间最小距离要求；
对需带电作业的杆塔，还应考虑带电作业的安全空气间隙。
第二页，共56页。
第2页，共56页。
(3).杆塔塔头结构、尺寸需满足规定风速下悬垂绝缘
子串或跳线风偏后，在工频电压、操作过电压、雷 电过电压作用下带电体与塔构的空气间隙距离要求；
第三十四页，共56页。
第34页，共56页。
400kV三相悬垂拉线悬索塔实景图
第三十五页，共56页。
第35页，共56页。
三、铁塔结构型式与选用原则 1.铁塔的组成 塔头：下横担的下弦或者塔架截面急剧变化处
（也称颈部）的以上部分称塔头。 塔身：塔头与塔腿间的桁架部分称塔身 塔腿：基础上面的第一段塔架称塔腿 靴板和座板：塔腿与基础的连接件. 另外拉线铁塔还增加拉线部分
第14页，共56页。
第十五页，共56页。
第15页，共56页。
第十六页，共56页。
第16页，共56页。
第十七页，共56页。
第17页，共56页。
（10）.工频电磁场
500kV及以上电压等级超（特）高压输电 线路由于输送电能功率大，所产生的n次谐波 仍具有较高的辐射能量，需考虑大功率工频电 磁场和由其所产生的n次谐波产生的高频电磁 场影响（按试验和规范要求）。
输电线路杆塔
第一页，共56页。
第1页，共56页。
一、杆塔的作用与要求
1.杆塔的作用 杆塔（Pole and Tower）是支承架空输电线路导线和地线并使它们之间
以及它们与大地及杆塔之间的距离在各种可能的大气环境条件下，符合电气绝 缘安全和工频电磁场限制条件的要求。
2.要求 (1).杆塔塔高及塔头尺寸应使导线在最大弧垂或最大风偏时仍能满足 对地距离、对交叉跨越物、对临近地面障碍物距离的要求；

电气装置接地07 186页PPT文档


（有效）接触电压 人或动物同时触及到两个可导电部分之间的电压。
预期接触电压 人或动物尚未接触到可导电部分时，这些可能同时触及
的可导电部分之间的电压。
接触电流 当人或动物触及电气装置或电气设备的一个或多个可触及
部分时，通过其躯体的电流。
伸臂范围 人从通常站立或活动的表面上的任一点延伸到人不借助
任何手段，从任何方向能用手达到的最大范围。
电气装置接地和电击防护
黄妙庆
主 要内容
● 《电击防护 装置和设备的通用部分》GB 17045 - 2019 ● 《电击防护》GB 16895.21 - 2019 ● 《接地配置、接地导体、保护导体和联结导体》
GB 16895.3 – 2019 ● 《信息技术装置的接地配置和等电位联结》
GB 16895.17 – 2019
除外。
跨步电压 大地表面相距1 m（人的步距）的两点之间的电压。
电位均衡 通过多个接地极控制地电位，特别是地表面电位。
泄漏电流 正常运行状况下，在不期望的可导电路径内流过的
电流。
剩余电流 同一时刻，在电气装置中的电气回路给定点处的所有
带电体电流值的代数和。
保护导体电流 在保护导体中流通的电流。
电气装置 相关电气设备的组合，具有为实现特定目的所需的
保护等电位联结 为了安全目的（例如电击防护）的等电位联结。
接地导体 在系统、装置或设备中的给定点与接地极之间提供导电通路或
部分导电通路的导体。
接地配置；接地装置 系统、装置和设备的接地所包含的所有电气连接和器件。
保护接地 为了电气安全目的，将一系统、装置或设备的一点或多点
接地。
[注: 《交流电气装置的接地》 电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

研究方向为:配电网技术、接地技术、电力系统电磁兼容和电力系 统过电压保护与绝缘配合。从1985年起，从事接地装置试验、设 计、运行、改造及接地产品开发研制工作。在全国范围内设计、 改造了许多发电厂、变电所、输电线路杆塔、微波通信站、高层 建筑的接地装置，都取得了较好的效果。
第一章 架空线路杆塔的接地装置
（3）在土壤电阻率300Ω.m<ρ≤2000Ω.m的地区，可采用水 平敷设的接地装置，接地极埋设深度不宜小于0.5m。
（4）在土壤电阻率ρ>2000Ω.m地区，可采用6-8根总长不超过 500m的放射形接地极或连续伸长接地极。放射形接地极可采 用长短结合的方式。接地极埋设深度不宜小于0.3m。
（5）居民区和水田中的接地装置，宜围绕杆塔基础敷设成闭 合环形。
特别是110kV平宝线，因而在2019年前，每年都要发生 雷击 跳闸,有的一年发生多次跳闸， 2019年对接地电阻不合格的杆塔 接地进行了改造，改造后的5年间没有发生一次雷击跳闸事故。 由此可见，降低杆塔接地电阻，使之达到合格范围，对防止雷 击跳闸，保证电网安全是非常重要的。
二、架空线路杆塔接地的标准要求
有二十年电力系统的实际工作经验。主持开发有ZXB系列自 动跟踪补偿 消弧装置；GPF-94高效膨润土降阻防腐剂；ZFX-60小 电流接地选线装置；jksc低压自动无功补偿装置等六项科研成果。 著有《实用电力接地技术》（2019年中国电力出版社出版）；《接 地装置的运行与改造》（2019年中国水利水电出版社）；《配电网 技术》（2019年中国水利水电出版社）。在国内外十多家刊物上发 表学术论文七十余篇。
作者简介
李景禄，1955年4月生，河南省确山县人，1982年毕业于华中科 技大学高电压技术及设备专业。现为长沙理工大学教授；教授级 高级工程师。《全国电力系统高电压专业工作网》“过电压专家工 作组”专家；《全国电力系统送电专业运行工作网》专家工作组 专家； 湖南省安全生产委员会专家；湖南省电机工程学会高压专 委委员。
接地电阻（Ω） 10
15
20
25
30
注：如土壤电阻率超过2000Ω.m，接地电阻很难降低到30Ω时，可采用6-8根总 长不超过500m的放射形接地体，或采用连续伸长接地体，其接地电阻不受限 制。
（2）无避雷线线路杆塔的接地电阻。对于中雷区及多雷区 35kV及66kV无避雷线线路，宜采用措施，减少雷击引起的多相 线短路和两相异地接地引起的断线事故，钢筋混凝土杆和铁塔应 充分利用自然接地作用，在土壤电阻率不超过100Ω.m或有运行经 验的地区，可不另设人工接地装置。
（1）在土壤电阻率ρ≤100Ω.m的潮湿地区，可利用杆塔和 钢筋混凝土杆自然接地对发电厂、变电站的进线路应另 设雷电保护接地装置。在居民区，当自然接地电阻符合 要求时，可以不设人工接地装置。
（2）在土壤电阻率100Ω.m<ρ≤300Ω.m的地区，除利用铁 塔和钢筋混凝土杆的自然接地外，并应增设人工接地装 置，接地极埋设深度不宜小于0.6m。
需要说明的是，作为通用行业标准，对杆塔接地电阻的要求 是比较宽松的。在多雷区，如是联络线路或重要线路，杆塔接地 电阻最好能处理到10Ω以下，因为只有这样才能提高线路的耐雷 水平，有效地限制雷击跳闸率，从而保证电网的安全稳定运行。
2、杆塔接地型式
L/T621-2019《交流电气装置的接地》的6.3条还对 高压架空线路杆塔接地装置的型式做了具体的要求如下：
对架空线路杆塔的接地电阻和型式在电力行业标准 DL/T620-2019《 交 流 电 气 装 置 的 过 电 压 保 护 和 绝 缘 配 合 》 、 L/T621-2019《交流电气装置的接地》中都提出了具体的要求， 为设计、安装和改造架空线路杆塔接地提供了依据。
1、杆塔的接地电阻 （1）有避雷线线路杆塔的接地电阻。有避雷线的线路，每
（6）放射形接地极的最大长度，应符合表1-2的要求。
土壤电阻率 （Ω.m）
最大长度 （m）
表1-2 杆塔放射形接地极每根的最大长度 ≤100 ≤1000 ≤2000 ≤5000
40
60
80 100
（7）在高土壤电阻率地区采用放射形接地装置时，当在杆塔基础 的放射形接地极每根长度的1.5倍范围内有土壤电阻率较低的地带时， 可部分采用引外接地或其他措施。 (8）雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应改 善接地装置，架设避雷线，适用加强绝缘或架设耦合地线。 （9）钢筋混凝土杆铁横担和钢筋混凝土横担线路的避雷线支架、 导线横担与绝缘子固定部分或瓷横担固定部分之间，宜有可靠的电 气连接并与接地引下线相连。主杆非预应力钢筋如上、下以用绑扎 或焊接连成电气通路，则可兼作接地引下线。
基杆塔不连避雷线时的工频接地电阻，在雷季干燥时，不宜超 过表1-1所列数值。
雷电活动强烈的地方和经常发生雷击故障的杆塔和线段， 应改善接地装置，适当提高绝缘水平或架设耦合地线。
表1-1 有避雷>100-500
>500-1000
>1000-2000
>2000
利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地 螺母，铁横担间应有可靠的电气连接。 (10）35kV及以上线路互相交叉或与较低电压线路、通信线路交叉 时，交叉档两端的钢筋混凝土或铁搭（上、下方线路共4基）不论 有无避雷线，均应接地。
第一节 架空线路杆塔接地的意义及要求
一、架空线路杆塔的意义
架空线路杆塔接地对电力系统的安全稳定运行至关重要， 降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸 率的主要措施。由于杆塔接地电阻高而产生的雷击闪络事故 相当多，典型的有500kV天平Ⅰ、Ⅱ回输电线路。由于大部分 位于山区、地质条件较差，许多杆塔的接地电阻不合格，有 不少杆塔的接地电阻在100Ω以上，造成线路耐雷水平低，经 常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳 定运行。经对线路杆塔接地进行了降阻处理，使线路雷击跳 闸率得到了有效的控制。又如，信阳110kV信李线，由于部分 杆塔的接地电阻不合格，在1992年和1993年多次发生雷击跳 闸事故。
