毕业论文日产5500吨水泥熟料新型干法生产线回转窑工艺设计

日产5500吨水泥熟料新型干法生产线回转窑工艺设计引言：水泥是建筑材料中的重要组成部分，其生产工艺对于提高产品质量和生产效率至关重要。

本文将设计一条日产5500吨水泥熟料的新型干法生产线回转窑工艺，优化生产工艺参数，提高生产效率和产品质量。

一、熟料生产工艺概述：回转窑是水泥熟料生产线中最重要的设备之一，其工艺流程如下：1.原料破碎和预处理：原材料经过破碎机和预砂器进行破碎和预处理，以满足回转窑的要求。

2.原料配料：将破碎和预处理后的原材料按照比例配料，确保熟料质量。

3.原料煅烧：将配料后的原材料进入回转窑，通过高温下的热交换和化学反应，实现熟料的煅烧。

4.熟料磨烧：将煅烧后的熟料进行磨烧，获得细度合适的水泥粉。

二、工艺参数优化：1.进料量：根据水泥生产线的设计产量，确定回转窑的进料量。

对于本设计的5500吨/天水泥熟料生产线，回转窑的进料量为5500吨/天。

2.温度控制：熟料的煅烧温度对熟料质量有非常重要的影响。

为了保证熟料达到理想的质量，需要控制回转窑内的煅烧温度。

煅烧温度一般在1400-1600°C之间。

3.煅烧时间：煅烧时间与煅烧温度和回转窑的长度有关。

较高的煅烧温度和较长的回转窑长度可以增加煅烧时间，有利于化学反应的进行。

4.回转速度：回转窑的转速直接影响煅烧温度和煅烧时间。

较快的回转速度可以增加煅烧温度，但会缩短煅烧时间。

三、工艺设备选型：1.回转窑选择：在设计日产5500吨水泥熟料生产线回转窑时，需要选择合适的回转窑。

回转窑的参数包括直径、长度、转速、倾角等。

根据产能要求和熟料质量要求，选择合适的规格和型号的回转窑。

2.热风炉选择：回转窑是通过燃烧燃料产生的热风进行煅烧的，所以需要选择合适的热风炉。

热风炉的热效率和燃料消耗量是选择热风炉的关键参数。

3.煤粉磨机选择：煤粉是热风炉的主要燃料，所以需要选择合适的煤粉磨机。

煤粉磨机的主要参数包括产量、细度、能耗等。

四、工艺优势：1.灵活性：新型干法生产线回转窑工艺可以适应不同的燃料类型和配料成分，具有较大的灵活性。

绵阳职业技术学院材料工程系2014-2015 学年第 1 学期水泥综合设计 任务书班级 学生 指导教师 时间 9.1-12.14一、综合设计题目日产5000t/d 的新型干法水泥厂的总体设计及烧成窑尾工艺设计 生产品种：普通硅酸盐水泥—P.O 52.5 60%矿渣硅酸盐水泥—P.S.A 42.5 40%二、综合设计任务与要求：（1）设计主要内容及要求①全厂工艺设计计算：配料设计、配料计算、物料平衡、主机平衡、储运平衡。

② 全厂总平面布置：合理布置全厂所有建筑物、构筑物、铁路、道路及地上的和地下的工程管线的平面相互位置，使之符合工艺过程。

画图比例：1:1000。

③重点车间设计：预热器、分解炉、回转窑的选型；主要附属设备的选型；车间的工艺布置。

画图比例：1:100，扩大初步设计深度。

④编写设计说明书：内容包括封面、任务书、内容摘要、目录、前言、正文（设计工艺计算与选型计算及相关说明）、总结、参考文献等。

说明书中一级标题字号为小三加粗，二级标题为四号加粗，三级标题为小四加粗、正文为小四，行距为1.25，页数不少于40页。

（2）设计进度要求：（3）学生按学校规定上课时间到设计室进行设计，严禁将食物带入设计室，保持设计室卫生。

学生有事情离开设计现场，要求履行请假手续，不得无故缺席。

时间第1周第2周第3周第4周第10周第11～14周 第15周 内容 配料计算 物料平衡 主机平衡 储库平衡 车间设计绘制总平面图 及车间布置图毕业答辩前言新型干法水泥生产自问世以来倍受世界各国的关注，特别是上世纪80 年代以来得到了突飞猛进的发展，国际水泥工业以预分解技术为核心，将现代科学技术和工业化生产的最新成果广泛应用于水泥生产的全过程，形成了一套具有现代高科技为特征和符合优质、高效、节能、环保以及大型化、自动化的现代生产方法。

新型干法水泥技术代表了现阶段最高的水泥烧成技术，可以提高窑单位容积产量、提高窑砖衬寿命和运转率，且自动化水平高、生产规模大，可以选用低质燃料或低价废物燃料，节省燃料，降低热耗和电耗，减小设备和基建投资费用、CO 和 NOx生成量少和事故率低，操作稳定。

日产5000吨水泥熟料新型干法生产线烧成系统窑头工艺设计随着水泥工业的迅速发展，对于熟料烧成系统的要求也越来越高。

本文将对一条日产5000吨水泥熟料新型干法生产线的烧成系统窑头工艺进行设计和论述。

一、烧成系统窑头工艺设计的目标1.提高熟料的质量，降低生产成本。

2.提高能源利用率，降低生产过程中的排放。

3.确保炉内稳定的温度和氧气含量，保证燃烧效果。

4.保证炉内较低的CO浓度，防止炉内积炭。

5.确保炉内无积存物，使得生产线连续稳定运行。

二、烧成系统窑头工艺设计的主要控制参数1.窑头布置：合理布置窑头，使得煤气流线畅通，有利于煤气的燃烧和炉内温度的均匀分布。

2.煤粉喷淋：采用喷淋煤粉的方式，将煤粉均匀喷入窑头区域，确保燃烧稳定，控制煤粉的喷射量和角度，以达到最佳燃烧效果。

3.进料量控制：通过控制进料量，保持炉内熟料层的稳定，并控制窑头区域的温度分布。

4.喷注位置和方式：合理设置喷注位置，使得燃料和空气能够充分混合，燃烧更充分。

确保炉内氧气浓度达到规定要求，提高熟料的烧结质量。

三、烧成系统窑头工艺设计的具体内容1.窑头布置合理设置窑头区域的布置，使得煤气在该区域内流线畅通，有利于煤气的燃烧和炉内温度的均匀分布。

窑头区域应尽量避免死角和室外风向相对应的通风口。

2.煤粉喷淋采用喷淋煤粉的方式，将煤粉均匀喷入窑头区域，使得燃烧更加均匀稳定。

喷淋方式可以采用多角度喷淋或者环形喷淋，根据窑头区域的具体设计来决定。

3.进料量控制通过控制进料量，保持炉内熟料层的稳定，并控制窑头区域的温度分布。

进料量可以通过控制进料设备的运行速度和进料口的开启程度来实现。

4.喷注位置和方式根据窑头区域的特点和煤粉的喷射角度，合理设置喷注位置，使得燃料和空气能够充分混合，燃烧更加充分。

喷射方式可以采用立喷、横喷或者斜喷等方式。

5.空气供给浓度达到规定要求。

炉内的氧气浓度可以通过调节空气进口阀门的开启程度来实现。

四、总结通过对日产5000吨水泥熟料新型干法生产线的烧成系统窑头工艺设计的详细论述，我们可以看到，合理布置窑头、控制煤粉喷淋、控制进料量、合理设置喷注位置和方式，以及调节空气供给量等因素，对于烧成系统的燃烧效果、熟料质量和生产成本具有重要影响。

摘要本设计的任务要求是日产5000吨水泥熟料系统水泥磨系统工艺设计。

做这个设计的主要是我们在水泥厂里实习的车间是水泥磨，设计要求我们结合自己单位的实际，来设计一套水泥磨系统本设计通过在自己单位的实际生产中遇到的问题和系统上一些不合理的工艺生产流程，将其问题进行解决和进行改进本次设计一个年产160万吨普通硅酸盐水泥厂水泥粉磨车间。

在这次设计中，以国内外先进的生产工艺和技术装备以及经验参数为基础，以节能降耗和保护环境为原则，并结合生产实际，采用了先进和合理的生产工艺流程及设备，同时进行了合理的全厂总平面布置和重点车间布置。

本次设计生产的水泥是PO42.5。

1）5000t/d熟料的水泥厂配料设计、物料平衡计算；2）5000t/d熟料的水泥厂设备选型计算和主机生产能力平衡计算；3）5000t/d熟料的水泥厂水泥磨系统工艺设计说明书的编制；4）5000t/d熟料的水泥厂工艺流程图及水泥磨系统工艺布置图设计。

关键字：水泥磨系统工艺设计，全厂总平面布置，重点车间布置，物料平衡，PO42.5AbstractThe design of the task requirement is 5,000 tons daily production of cement clinker cement mill system process design system. Designed to do this mainly because we practice in the cement plant is in the cement mill, in conjunction with their unit design requires practical, to design a cement mill system This design through actual production units in their own problems and systems in some reasonable production process technology, to improve problem solving andThe design of an annual output of 1.60 million tons of cement grinding of ordinary portland cement plant. In this design, to advanced production technology and technical equipment and experience parameters as the basis for the energy saving and environmental protection principles, and actual production, and reasonable use of advanced production process and equipment, while for a reasonable whole plant general layout and key plant layout.Keywords: Portland cement, dry production process, Portland cement clinker, cement grinding, material balance目录第一章总论 (1)1.1我国水泥生产的现状 (1)1.2 水泥粉磨系统 (1)1.2.1 开流粉磨 (1)1.2.2 闭路粉磨 (1)1.3球磨机 (2)第二章配料计算 (4)2.1 基条条件 (4)2.2 配料计算 (5)2.2.1计算湿原料的配合比 (5)2.2.2原料消耗定额 (5)2.2.3石膏和混合材的消耗定额 (6)2.2.4烧成用煤消耗定额 (7)2.2.5熟料及水泥消耗定额 (7)2,2.6干原燃材料需要量计 (8)2.2.7含天然水分原燃材料需要量计算 (8)2.3 编制全厂物料平衡表 (1)第三章全厂工艺流程简介 (1)3.1 全厂工艺流程 (1)3.1.1水泥生产原料 (1)3.2 水泥粉磨 (3)第四章水泥磨系统设备计算及选型 (5)4.1 水泥磨机的选择 (5)4.2 循环负荷、选粉效率及选粉设备 (7)4.2.1循环负荷和选粉效率 (7)4.3通风及除尘系统 (9)4.3.1通风及除尘的作用 (9)4.3.2 除尘系统的计算 (10)4.3.3 袋式除尘器的选型 (11)4.4 除尘风管直径及管道阻力计算 (13)4.4.1除尘风管直径计算 (13)4.4.2管网的局部阻力计算 (15)4.4.3风机选型 (16)4.4.4废气排放浓度 (17)4.5输送设备选型 (17)4.5.1斗式提升机的选型 (17)4.5.2空气输送斜槽的选型 (19)4.5.3 其他输送设备的选型 (20)4.6主机能力平衡表 (21)第5章结论 (22)参考文献 (23)致谢 (24)第一章总论1.1我国水泥生产的现状目前我国有7000多家水泥企业，水泥年产量占世界水泥总产量的40％以上，仅就数量而言，是世界第一水泥生产大国。

日产5000吨水泥熟料预分解窑窑尾部分的工艺设计毕业设计第1章绪论1.1 概述新型干法预分解窑是现代最先进的水泥生产技术，它以其独特的优越性赢得了国际的认可。

以预分解窑为代表的新型干法水产技术已经成为当今水泥工业发展的主导技术艺，它具有生产能力大、自动化程度高、产品质量高、能耗低、有害物排放量低等一系列优点。

目前,我国广泛采用的是国际上先进的图形显示技术、通信技术、计算机控制技和集中管理、分制的集散型控制系统,并自行研发了工厂生产管理信息系统,保障了系统的安全性和可靠性,符合了实用性的要求。

新型干法工艺是当代最具现代化、规模化的水泥生产方式，已被世界各国普遍采用，成为水泥生产技术的主流。

通过多年的不断探索，我国的水泥工业发展取得了很大成果，水泥产量多年位居世界第一，为我国国民经济发展的提供了有力保障。

然而就目前来看，我国水泥工业的结构仍然存在十分突出的矛盾，主要表现为经营粗放、生产集中度和劳动生产率相对较低、资源及能源消耗较高、环境污染比较严重，特别是立窑、湿法窑、干法中空窑等落后技术装备还占相当比重，可持续发展面临着严峻的挑战。

为加快推进水泥工业结构调整和产业升级，满足科学发展观和走新型工业化道路的要求，新型干法水泥生产技术将迎来在全国发展的大好时机。

1.2 设计简介本设计是5000t/d熟料新型干法生产线窑尾部分的工艺设计，设计采用目前国内外水泥行业相对较为先进的技术和设备，力求最大限度的降低能耗、降低基建投资，又最大限度的提高产、质量，实现环境友好型、资源节约型的水泥发展要求。

石灰石预均化堆场设计为矩形预均化堆场，其规格为42×170m。

石灰石矿山全矿化学成分比较稳定，品质优良，均匀性比较好。

厂区设1个?15×30m 圆库储存石灰石用于生料配料，库有效储量6844t，实际储存时间为1.09d，能满足生产的正常进行。

因为原煤成的分波动对烧成工艺、热工制度的稳定性及熟料质量等的影响极大，外购煤的质量难以完全预先控制，同时多点供应原煤的可能性是存在的，并且考虑将来使用低品位原煤的需要，故设置原煤预均化设施。

2018 年 06 月 07 日摘要本设计是对一条日产5000吨水泥熟料新型干法生产线烧成系统的窑头部分进行设计。

为了使设计更加合理完善，我查阅了许多资料，并且结合目前日产5000吨水泥熟料新型干法生产线烧成系统的实际例子，做出了自己的设计结果。

但是还是有很多缺点存在，所以望谅解。

本设计的主要内容有：1. 窑的选择：在选择窑的过程中，我运用理论公式算出窑型，同时我也查找了实际厂家的情况，最后我综合两者定出我的窑型；2. 物料平衡计算：按照经验公式<石灰石饱和系数、硅酸率、铝氧率）计算，得出恰当的率值。

确定出最终物料配比。

3. 生产工艺设计和主机设备选型计算：依据之前物料平衡计算结果，结合理论公式以及应用实例得出所选机型；4. 附属设备选型：包括熟料破碎机、熟料拉链机、离心风机、煤粉燃烧器。

虽然设备设备小，但在生产中作用却很重要。

关键词：物料平衡、新型干法生产、篦冷机、电收尘、ABSTRACTThis designisone 5000tons of cementclinkerproductionlines burningdrykilnsystem ofsome ofthe design.In order todesign morereasonable and perfect,I revieweda lot of information, and combined with the currentdaily output of5,000 tons ofcement clinkerproduction line ofnew drykilnsystempractical examplesto makehis owndesign results. But has very many Shortcoming existence, therefore looks forgiveness. Under I introduce my design mentality. 1.Kiln choice:in the selection process of Kiln, Icalculate thetheoretical formulausedkiln, and I also findthe actualmanufacturerof thesituation, finally, I setmycombination 。

日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1日产5000吨熟料水泥生产线工艺设计-参数摘要本次设计的是一条日产5000 吨水泥熟料的新型干法水泥生产线。

该生产线主要生产的水泥品种为P.O 42.5和P.F 32.5水泥，袋散比为：40%：60%。

本次设计的主要内容包括：全厂生产工艺流程设计；熟料矿物组成设计及配料计算；工艺平衡计算（物料平衡、储库平衡、主机平衡）；计算和确定新型回转窑、悬浮预热器、分解炉的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述、全厂质量控制表等；最后进行了全厂工艺平面布置的设计。

在本次设计中，采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等，特别是采用的TDF型分解炉为喷腾型分解炉，结构简单，外形规整，便于设计布置，为DD型的改进型，是国内制造的新一代分解炉。

本次设计还采用了利用窑尾热废气预热生料以及在窑头窑尾设置余热锅炉进行余热发电的有效方法来降低系统热耗。

关键词：配料，选型，预热器，分解炉，烧成窑尾The Design of a Cement Clinker Production Line With the Capacity of 5000 Tons Per Day-Parameter 3ABSTRACTThe title of the graduating design is to construct a cement plant with 5000 tons per day production line the main production is 42.5 P.O and 32.5 P.F, Bag than scattered: 40%：60%。

The main content of this design is:Selection of ratios and the calculating and of raw mixes ;Manufacturing process and selection of the main machines ;The phases of this design is to calculate and design preheated and pre -claimer and also the balancing of the main machines at the same time , I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation etc ;The 1ast step of the design is the layout of the whole plant .In the design , some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and acts .In this design, adopt some new technology, for example: efficiency vertical polishing and efficient classifier, etc.Especially the TDF type of decomposing furnace smoke for spray type decomposition furnace, simple and neat appearance, easy to design layout, DD type for improved by tianjin cement design institute transformation, the domestic manufacturing of a new generation of decomposing furnace.This design has also used the use of hot gas preheating and end of the raw material in the kiln head end of the waste heat boiler to waste heat power set the effective method to reduce the heat consumption system.KEY WORDS:ratio of raw materials ，slection ，preheater, calciner，Burn into kiln tail目录前言(7)第1章工艺设计的指导思想与原则(8)1.1 总体设计(8)1.1.1指导思想(2)1.1.2设计原则(9)1.1.3厂址选择(5)第二章配料计算(7)2.1毕业设计原始资料(7)2.2设计内容(8)2.3配料计算(8)2.3.1熟料率值的确定(8)2.3.2熟料热耗的确定(8)2.3.3用EXCEL计算干生料的配合比(8)2.3.4将干料配比折算成湿料配比(11)第三章物料平衡(13)3.1烧成车间生产能力和工厂能力的计算(13) 3.1.1窑型和规格的选取(13)3.1.2窑的台时产量标定(13)3.2原、燃材料消耗定额的计算(14)3.2.1生料消耗定额(15)3.2.2干石膏消耗定额(16)3.2.3干混合材消耗定额(16)3.2.4干煤的消耗定额(17)3.2.5设计水泥产量(17)第4章主机平衡(19)主机设备及工作制度(20)第五章储库平衡(24)5.1储库的设计(24)5.2生产工艺流程及特点(24)5.2.1生产质量控制网(25)5.2.2工艺流程描述(26)5.2.3物料储存方式、储存量及储存期(30)第六章烧成窑尾工艺计算(32)6.1理论料耗(32)6.1.1生料料耗(33)6.1.2预热器飞灰量(33)6.1.3收尘器收入飞灰量(33)6.1.4出收尘器的飞灰量(33)6.1.5实际料耗(33)6.1.6预热器喂料量(33)6.2预热器及分解炉工艺计算(33)6.2.1准备计算(33)6.2.2 C5废气量(35)6.2.3 C4废气量(35)6.2.4 C3废气量(36)6.2.5 C2废气量(36)6.2.6 C1废气量(36)第七章烧成窑尾设备选型(38)7.1烧成窑尾系统的热工设备简介(38)7.1.1预热器(39)7.1.2 TDF型分解炉(39)7.1.3回转窑(40)7.2三次风管直径的确定(40)7.3分解炉规格的确定(40)7.4预热器规格的确定(42)7.4.1 五级预热器规格的确定(42)7.4.2 四级预热器规格的确定(42)7.4.3 三级预热器规格的确定(43)日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1第2页7.4.4 二级预热器规格的确定(43)7.4.5 一级预热器规格的确定(43)结论(45)谢辞(46)参考文献(47)前言毕业设计是学生完成所有理论课和实验实习课程后的一个教学环节，它在教师的指导下，由学生综合运用学过的专业基础理论和实践生产知识，查阅工具书和各种技术资料以达到计算绘图编写说明书等来解决实际技术问题的教学环节，也是从事技术工作的一次技术演习，与先前教学过程相比，具有较强的综合性、实践性和探索性，是学生在校学习的最高阶段。

论文题目：新型干法水泥熟料生产工艺设计年级专业: 级无机非金属材料工程学号姓名：老师姓名：新型干法水泥熟料生产线工艺流程设计一、设计概述1、设计任务新型干法水泥熟料生产线工艺流程设计2、设计范围从原燃料进厂、石灰石破碎起至熟料散装出厂为止的熟料生产线工艺流程设计。

3、基本条件和数据基本条件:1）采用窑外分解窑生产熟料；2）物料参数见表1—1～1—3；3）要求熟料三个率值:KH=0.89±0.01、SM=2.60±0。

10、IM=1。

60±0。

10；4）单位熟料热耗：3178kJ/kg；5）生产损失：生料按1%计算，其它按3％计算。

表1－1 原燃料化学成分（%）表1－2 进厂原燃料水分及粒度表1－3 煤的工业分析设计计算说明书应包括以下内容：设计的目的和意义;干法水泥生产技术综述、场址选择(可结合有关信息做一定假设)、配料计算、物料平衡计算（编制物料平衡表)、设计方案的选择、主机设备的选型计算(有关性能指标一览表）、。

总平面布置图和全厂工艺流程图的说明、设计评述、参考资料.5、参考资料1．《水泥工艺学》,沈威编，武汉工业大学出版社,1991年2．《新型干法水泥技术》，刘志江主编，中国建材工业出版社，2005年3．《水泥厂工艺设计概论》,金容容主编，武汉理工大学出版社，2000年4．《水泥厂工艺设计手册》，严生主编，中国建材工业出版社，2007年5．《水泥生产工艺计算手册》，王君伟主编,中国建材工业出版社,2001年6．《粉磨工艺与设备，王仲春主编，化学工业出版社，2005年二、工艺流程水泥生产过程可概括为生料制备、熟料煅烧、水泥粉磨。

生产方法依生料制备方法不同分为干法和湿法.湿法生产产量低、熟料热好高、耗水量大，逐渐被干法生产取代。

干法生产主要包括干法回转窑生产、悬浮预热窑生产、预分解窑生产，其熟料的煅烧大致分为预热、分解及烧成三个过程.其中窑外分解技术是将水泥煅烧过程中的不同阶段分别在旋风预热器、分解炉和回转窑内进行，把烧成用煤的50～60％放在窑外分解炉内,是燃料燃烧过程与生料吸热同时在悬浮状态下极其迅速的进行，时入窑物料的分解率达到90%以上，使生料入窑前基本完成硅酸盐的分解.预热分解窑生产工艺，煅烧系统的热工布局更加合理、窑生产效率高、产品质量好、能源消耗低、窑内衬体寿命长,环境保护诸多方面具有更加优越的性能.本水泥生产工艺采用先进的预分解窑干法生产工艺,其工艺流程简述如下：1 、生料制备（1）原料破碎、输送及均化石灰石破碎车间设在矿区,采用一段破碎。

日产熟料5000吨新型干法水泥生产线工艺设计-参数4摘要本次设计的题目是设计一条日产5000t/d水泥熟料生产线。

水泥品种是P.O42.5（60%）和P.F52.5（40%），袋散比为：40%：60%。

本次设计的主要内容包括：1 厂址选择和配料计算2 生产过程和主机选型3 计算和确定带悬浮预热器的新型回转窑和悬浮预热器的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述、全厂质量控制表和本次毕业设计的评述及展望。

4 最后设计了整个水泥厂的工艺布局。

在本次设计中，还采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等。

本次设计采用了利用窑尾废气预热生料和粉煤灰的有效方法来降低系统热耗，把篦冷机出来的多余热气体作为热源来烘干粉煤灰。

本次设计所有的工艺设备都能有效地降低系统热耗。

关键词：平衡，悬浮预热器，回转窑，熟料The Design of a Cement Clinker Production Line WithThe Capacity of 5000 t/d-Data4ABSTRACTThe title of this graduating design is to construct a cement plant with 5000 tons per day production line. The production is 42.5P.O and 32.5P.F cement. And the percentage of 42.5PO is 60%.And the cement sale in bags account for 40%.The main content of this design is:1. Selection of ratios and the calculating and of raw mixes.2. Manufacturing process and selection of the main machines.3. The phases of this design is to calculate and design preheated and pre-claimer and also the balancing of the main machines At the same time , I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation ,etc.。

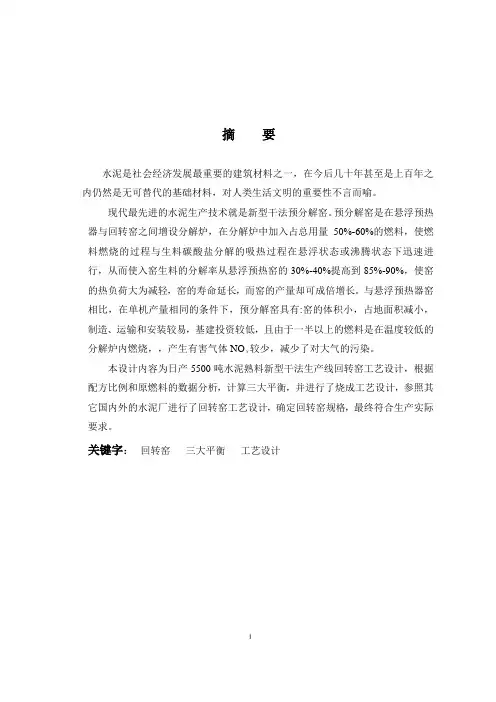

摘要水泥是社会经济发展最重要的建筑材料之一，在今后几十年甚至是上百年之内仍然是无可替代的基础材料，对人类生活文明的重要性不言而喻。

现代最先进的水泥生产技术就是新型干法预分解窑。

预分解窑是在悬浮预热器与回转窑之间增设分解炉，在分解炉中加入占总用量50%-60%的燃料，使燃料燃烧的过程与生料碳酸盐分解的吸热过程在悬浮状态或沸腾状态下迅速进行，从而使入窑生料的分解率从悬浮预热窑的30%-40%提高到85%-90%，使窑的热负荷大为减轻，窑的寿命延长，而窑的产量却可成倍增长。

与悬浮预热器窑相比，在单机产量相同的条件下，预分解窑具有:窑的体积小，占地面积减小，制造、运输和安装较易，基建投资较低，且由于一半以上的燃料是在温度较低的较少，减少了对大气的污染。

分解炉内燃烧，，产生有害气体NOｘ本设计内容为日产5500吨水泥熟料新型干法生产线回转窑工艺设计，根据配方比例和原燃料的数据分析，计算三大平衡，并进行了烧成工艺设计，参照其它国内外的水泥厂进行了回转窑工艺设计，确定回转窑规格，最终符合生产实际要求。

关键字：回转窑三大平衡工艺设计AbstractCement is one of the most important building materials of the social and economic development, within the coming decades or even a century, Cement is still no substitute for basic materials, the importance of human civilization is self-evident.Modern most advanced cement production technology is NSP kiln advance decomposition. Pre decomposition kiln is in suspension perheater between decomposing furnace with rotary kiln added, join in calciner in total amount 50% - 60% of fuel, to make the fuel burning process and raw in the absorption process decompose carbonate state of suspension or boiling condition, thus make rapid decomposition rate of kiln raw from suspension preheater kiln 30 to 40 percent of the increased to 85 percent to 90 percent, the heat load of kiln is reduced pared with suspension preheater kiln individual output, in the same conditions, the decomposition furnace with: small size, covers an area of reduced, manufacturing, transportation and installation easier, low investment in infrastructure, and because more than half of fuel is in the lower temperature burning in precalciner,, produce harmful gases, and reduced the rate of less NO x atmospheric pollution The design of the content of Nissan 5500 tons dry process rotary kiln cement production line process design ,According to the original ,the fuel of data analysis ,I work out the calculation of the three balance and the calculation for the firing process. Refer to other state-of-the-art cement plant for rotary kiln technology design, further determine the specificationsfor the design of rotary kiln, and adapt to the actual requirement .目录摘要 (I)Abstract (II)目录 (III)前言 (1)1设计任务 (2)1.1任务 (2)1.2重点解决问题 (2)1.3工厂原始资料 (2)2配料计算 (3)2.1三个率值的选择 (3)2.2计算煤灰掺入量 (4)2.3计算干燥原料配合比 (4)2.4熟料的矿物组成计算 (5)3物料与主机平衡 (7)3.1物料平衡计算 (7)3.1..1烧成车间生产能力和工厂生产能力的计算 (8)3.1.2原料消耗定额 (9)3.2原料、燃料、材料需要量的计算和物料平衡表的编制 (11)4工艺设备选型与计算 (13)4.1工艺设备选型与计算的目的 (13)4.2设备选型 (14)4.2.1石灰石破碎设备的选型[7] (14)4.2.3 回转窑选型 (16)4.2.4煤磨的选型 (17)4.2.5水泥磨的设备选型 (18)4.3包装机的设备选型 (19)4.3主机平衡表见表 (19)4.3堆场的选型设计 (21)4.3.1石灰石预均化堆场的计算 (22)4.3.4煤预均均化堆场的计算 (22)4.4储库的选型计算 (24)4.4.1石灰石配料库 (26)4.4.2 生料均化库的计算 (26)4.4.3 熟料库的选取与计算 (26)4.4.4 水泥配料库的计 (27)4.4.5水泥库的选取与计算 (28)5烧成系统平衡计算 (30)5.1 物料平衡计算 (31)5.1.1 收入项目 (33)5.1.2支出项目 (36)5.2 热量平衡计算 (38)5.2.1 收入项目 (38)5.2.2支出项目 (39)6回转窑的规格计算 (42)6.1初步确定窑的规格 (42)6.2回转窑主要参数计算 (43)6.3筒体的设计 (44)6.3.1筒体结构及设计 (44)6.3.2筒体载荷计算 (45)6.3.3轮带. (46)6.3.5档轮装置 (48)6.4传动装置 (49)6.4.1齿轮参数选择及结构设计 (49)6.4.2传动功率的计算 (50)6.5窑尾密封装置 (50)6.6 窑尾系统烟气平衡计算 (50)6.6.1 选定相关系数 (51)6.6.2 系统各部位烟气量计算 (51)6.7 窑尾设备及其尺寸 (54)6.7.1 分解炉尺寸规格计算 (54)6.7.2 旋风预热器规格计算 (55)7设计原则 (57)致谢 (60)参考文献 (61)前言当前世界水泥工业的发展是以节能、降耗、环保为中心，走可持续发展的道路。

日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计摘要本次设计的任务是5000t/d水泥熟料新型干法生产线烧成系统窑尾工艺设计。

预热器主要分为四级预热器和五级旋风预热器两种：其主要区别在于第一级预热器出口废气温度、废气量以个水泥生产线的耗煤量。

根据国内新型干法水泥生产的情况，窑尾烟气量可达1.5-1.9 Nm3/kg（煤粉燃烧后产生的理论烟气量为0.8-1.2 Nm3/kg 、0.2-0.4 Nm3/kg的漏风、过剩空气、盐类分解、自由水蒸发、高岭土脱水、空气带入含湿量等）。

四级预热器窑由于少了一级预热故本次设计选用五级悬浮预热器。

器，其漏风量比五级预及整热器窑有所减少，窑尾预热器烟气量也对应减少。

四级预热器但同时四级预热器增加了煤耗，增加煤耗量与增加发电量之比远远大于国家公布的火电标准煤耗表明，四级预热器窑的能源利用效率比五级预热器窑低。

五级预热器窑投资虽然有所增加，发电量减少；但煤耗量的减少更为明显，其运行时的经济效益和环境效益明显大于四级预热器窑。

关键词：烧成系统，预热器，分解炉，物料平衡安徽建筑工业学院本科毕业设计ABSTRACTThis design is the task of 5000 t/d NSP cement clinker production line firing system preheater process design. Preheater mainly divided into level 4 preheater and category five cyclone preheater two kinds: the main difference between the first level preheater export waste gas, waste gas temperature by a quantity of cement production line HaoMeiLiang. According to domestic NSP cement production, smoke gas inlet up to 1.5-1.9 N m3/ kg (pulverized coal burning after the theory of gas produced smoke for 0.8 1.2 N m3/ kg, 0.2 0.4N m3/ kg air leakage, the excess air, salt decomposition, free water evaporation, kaolin dehydration, air into the moisture content, etc.). Level 4 preheater kiln due to the level 1 preheat so the less design choose a category five suspension preheater. Implement, the leakage air volume gets than a category five and the heat exchanger kiln inlet preheater decreased, but also corresponding to reduce gas smoke. Level 4 preheater but at the same time level 4 preheater increased coal consumption, increase the amount and increase the capacity of the coal consumption than far greater than national publication of the thermal power standard that level 4 preheater coal kiln energy efficiency than category five preheater kiln low. A category five preheater kiln investment increased capacity, although reduce; But the amount of coal consumption reduce is more apparent, its runtime economic benefits and environmental benefits significantly greater than level 4 preheater kiln.KEYWORDS: Firing system Preheater NSP Material balance日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计目录摘要 (I)ABSTRACT........................................................... I I 第一章绪论..................................................... - 1 -1.1 设计任务及其依据，论述所生产产品的意义和价值............ - 1 -1.1.1 设计任务：......................................... - 1 -1.1.2 生产产品的种类及意义和价值......................... - 1 -1.2 窑的选型及标定.......................................... - 3 -1.2.1 窑的标定的意义..................................... - 3 -1.2.2 窑的选型计算....................................... - 4 -1.2.3 回转窑产量的标定................................... - 4 -1.3 结论.................................................... - 5 -1.3.1 窑的年利用率....................................... - 5 -1.3.2烧成系统的生产能力：............................... - 5 -1.3.3 确定窑的台数：..................................... - 6 - 第二章配料计算................................................. - 7 -2.1配料及物料平衡计算 ...................................... - 7 -2.2假设原料配比 ............................................ - 7 -2.2.1 计算白生料化学成分................................. - 8 -2.2.2 计算灼烧基生料化学成分............................. - 8 -2.2.3 计算熟料标准煤耗................................... - 8 -2.2.4 计算煤灰掺入量..................................... - 8 -2.2.5计算熟料化学成分（%）.............................. - 9 -2.2.6计算率值........................................... - 9 - 第三章总平面布置和工艺流程.................................... - 10 -3.1 水泥总平面设计的步骤................................... - 10 -3.1.1初步设计.......................................... - 10 -3.1.2施工图设计........................................ - 11 -3.2 工艺设计的基本原则和程序............................... - 11 -安徽建筑工业学院本科毕业设计3.2.1 工艺设计的基本原则................................ - 11 -3.2.2 工艺流程简介...................................... - 11 - 第四章物料平衡表.............................................. - 13 -4.1 计算熟料料耗........................................... - 13 -4.1.1理论料耗.......................................... - 13 -4.1.2实际料耗.......................................... - 13 -4.1.3计算实物煤耗...................................... - 13 -4.1.4 计算干基实际消耗定额.............................. - 13 -4.1.5 计算湿基实际消耗定额.............................. - 13 -4.2计算湿物料配合比 ....................................... - 14 -4.2.1编制物料平衡表.................................... - 14 - 第五章主机设备选型计算........................................ - 15 -5.1破碎设备................................................ - 15 -5.2窑外分解窑选型......................................... - 16 -5.3煤磨选型............................................... - 16 -5.4熟料烧成窑尾系统及其设备选型.......................... - 18 -5.4.1预热器飞灰量...................................... - 19 -5.4.2出收尘器飞灰量.................................... - 19 -5.4.3收尘器收下灰量.................................... - 19 -5.4.4实际料耗.......................................... - 19 -5.4.5预热器喂料量...................................... - 19 -5.5 气体量计算............................................. - 19 -5.5.1 窑尾排除废气量.................................... - 20 -5.5.2 三次风管抽风量.................................... - 20 -5.5.3 分解炉内废气量.................................... - 21 -5.6预热器废气量计算 ...................................... - 21 -5.6.1 五级预热器废气量.................................. - 21 -5.6.2 四级预热器废气量.................................. - 21 -5.6.3三级预热器废气量.................................. - 21 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计5.6.4二级预热器废气量.................................. - 22 -5.6.5 一级预热器废气量.................................. - 22 -5.6.6入高温风机废气量.................................. - 22 -5.7预热器选型 ............................................. - 22 -5.7.1直径确定.......................................... - 22 -5．7.2确定预热器型号................................... - 23 -5.8 袋收尘................................................. - 25 -5.9 输送设备.............................................. - 26 -5.9.1 带式输送机(由配料站入磨)......................... - 26 -5.9.2 螺旋输送机（输送增湿塔窑灰）.................... - 27 - 第六章总结.................................................... - 29 - 致谢........................................................... - 30 - 参考文献....................................................... - 31 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计第一章绪论水泥是国民经济的基础原材料，水泥工业与经济建设密切相关，在未来相当长的时期内，水泥仍将是人类社会的主要建筑材料。

本科毕业设计（论文）项目名称：5000t/d新型干法水泥熟料生产线-水泥粉磨车间工艺设计学院名称武汉理工大学网络教育学院专业名称无机非金属材料工程二○一五年四月摘要本设计采用先进的新型干法窑外分解生产工艺，建设一条日产5000吨熟料带9MW纯低温余热发电水泥生产线、，年产硅酸盐水泥熟料155万吨，年产水泥200万吨的新型干法水泥生产线。

回转窑规格为φ4.8×72m，窑尾采用带CDC型分解炉及双系列五级低压损CNC旋风预热器的窑外分解系统，熟料烧成热耗3176kJ/kg.cl(760kCal/kg.cl)，窑系统年运转天数310天。

在设计过程中，我参考了很多的实际例子，并且结合理论经验数据。

但是还是有很多缺点存在，所以望谅解。

其中主要设计内容有1. 厂址选择：厂址选择工作是一项综合性工作，需要有关专业有经验的技术人员参加。

2. 全厂布局：厂址选择好以后就是全厂布局阶段了，全厂布局的好坏会影响到水泥生产的流程。

3. 窑的选择：在选择窑的过程中，我运用经验理论公式算出窑型，同时我也查找了实际厂家的情况，最后我综合两者定出我的窑型。

4. 物料平衡计算：按照经验公式（水硬率、石灰石饱和系数、硅酸率、铝氧率）计算，得出恰当的率值为：KH=0.90±0.02、n= 2.70±0.10、p= 1.60±0.10。

5. 生产车间工艺设计及主机设备选型：主机的选型在水泥生产过程中是重要的环节，选型的主要依据就是物料平衡计算的结果。

6. 物料的储存和均化：库的选型，堆场的计算在这里均有介绍。

7. 重点车间设计：在这一章里，我介绍了重点车间的布置和选型。

我设计的主要车间就是生料粉磨车间。

8. 附属设备选型：附属设备包括，中央链，输送机，风机等设备。

关键词：水泥，新型干法生产线，旋窑，厂址目录第一章总论 (2)1.1 项目名称 (2)1.2设计依据 (2)1.3设计原则和指导思想 (2)1.4建设规模、生产方法及产品纲领 (2)1.5设计范围 (3)1.6建设条件 (3)1.6.1 原料与燃料 (3)1.6.2厂址条件 (5)1.6.3供电条件 (6)1.6.4 供水条件 (6)1.6.5气象条件与地震烈度 (6)1.7技术方案简述 (7)1.7.1石灰石破碎和储存 (7)1.7.2辅助原料、原煤破碎 (7)1.7.3辅助原料及原煤预均化 (7)1.7.4生料粉磨 (7)1.7.5生料均化与储存 (8)1.7.6 烧成系统 (8)1.7.7 熟料储存及散装 (9)1.7.8煤粉制备 (9)1.7.9空压机站 (9)1.7.10中央化验室 (9)1.7.11电气自控方案 (10)1.8余热发电 (10)第二章配料计算 (11)2.1生产方法及产品方案 (11)2.2配料用原、燃料成份数据 (11)2.3配料率值的选择 (11)2.4计算煤灰掺入量 (12)2.5计算干燥原料配合比 (12)2.6计算湿原料的配合比 (13)2.7配料计算结果 (14)2.8评述及建议 (15)第三章物料平衡 (16)3.1原燃材料消耗定额计算 (16)3.2石膏、炉渣、粉煤灰消耗定额计算 (17)3.3根据配料设计计算出的全厂物料平衡量 (18)第四章主机平衡 (21)4.1生产规模与产品品种 (21)4.2生产方法 (21)4.3工艺设计及设备选型原则 (21)4.4主机设备及主要设施配置 (21)4.4.1石灰石破碎 (21)4.4.2辅助原料破碎 (22)4.4.3原煤破碎 (22)4.4.4联合预均化 (22)4.4.5 生料粉磨 (23)4.4.6 窑、磨废气处理 (24)4.4.7 生料均化及窑尾喂料 (26)4.4.8 烧成系统 (27)4.4.9 煤粉制备 (28)4.4.10 空压机站 (28)4.4.11 水泥磨 (28)4.5 全厂工艺主机设备表 (29)第五章储库平衡 (35)5.1石灰石储存 (35)5.2页岩储存 (36)5.3硅石储存 (37)5.4铜镍渣储存 (37)5.5生料均化库 (38)5.6熟料库 (39)5.7原煤储存（露天堆场） (39)5.8石膏储存 (39)5.9炉渣 (40)5.10粉煤灰 (41)5.11熟料配料圆库 (42)5.12全厂物料储库形式和储存量 (43)第六章水泥车间工艺计算 (44)6.1水泥粉磨系统方案比较及选择 (44)6.2工艺流程简介 (45)6.3设备参数计算 (46)6.3.1磨机系统 (46)6.3.2辊压机系统 (49)结论.................................................................................................................... 错误！未定义书签。

日产5500吨水泥熟料新型干法生产线回转窑工艺设计案例范本一、项目背景日产5500吨水泥熟料新型干法生产线是一项重要的工程项目，该项目的建设需要采用回转窑工艺设计。

回转窑是一种常见的水泥熟料生产设备，采用高温烧结的方式将熟料生产出来。

回转窑生产工艺具有工艺流程简单、投资少、适应性强等优点，因此在水泥生产中得到广泛应用。

本项目的目标是建设一条日产5500吨水泥熟料新型干法生产线，采用回转窑工艺设计，生产出高品质的水泥熟料产品，满足市场需求。

二、工艺流程1.熟料生产过程熟料生产过程主要包括原料破碎、混合、烧成和冷却等环节。

原料破碎：将原料进行破碎，使其达到适合进入窑炉的颗粒度。

原料混合：将破碎后的原料进行混合，确保原料成分均匀。

烧成过程：将混合后的原料进入回转窑进行高温烧结，使其变成熟料。

冷却过程：将烧成后的熟料进行冷却，使其达到适合存储和使用的温度。

2.废气处理过程废气处理过程主要包括烟气处理和尾气处理。

烟气处理：将回转窑排放出的烟气进行处理，减少废气对环境的污染。

尾气处理：将回转窑排放出的尾气进行处理，减少对周围环境的影响。

三、回转窑工艺设计1.回转窑结构设计回转窑的结构设计需要考虑到生产效率和生产质量。

在本项目中，采用了两段式预热器和四段式回转窑的结构设计，以提高熟料的生产效率和质量。

2.回转窑热力设计回转窑的热力设计需要考虑到熟料的生产温度和热量的传递。

在本项目中，采用了高效的热交换器和热回收技术，以提高熟料的生产效率和节能效果。

3.回转窑自动化控制设计回转窑的自动化控制设计需要考虑到生产过程的自动化程度和控制精度。

在本项目中，采用了先进的自动化控制系统和智能化控制技术，以提高生产效率和质量。

四、总结本项目采用回转窑工艺设计，建设一条日产5500吨水泥熟料新型干法生产线，具有工艺流程简单、投资少、适应性强等优点，能够生产出高品质的水泥熟料产品，满足市场需求。

通过对回转窑结构设计、热力设计和自动化控制设计的优化，可以提高生产效率和节能效果，为水泥生产行业的发展做出贡献。

5000t/d熟料新型干法水泥生产线水泥粉磨摘要本设计采用新型干法水泥生产工艺。

设计包括厂址选择、全厂布局、窑的选型、物料平衡计算、各生产车间工艺设计及主机选型、物料的储存和均化、重点车间设计。

主机设备选型包括原料粉磨采用立磨，熟料煅烧采用￠4.8×74m带窑外分解回转窑烧成系统，水泥粉磨采用带辊压机的预粉磨系统等。

物料的储存选择了各种储存设施，包括预均化堆场，堆棚以及各种储存库的选择。

重点车间水泥粉磨，采用的了辊压机+v型选粉机+球磨机+0—Sepa选粉机组成的联合粉磨，提高水泥粉磨效率，降低电耗。

关键字：水泥新型干法生产工艺水泥工艺设计水泥粉磨5000t / d clinker cement production line and cement grindingAbstractThis design uses the new dry cement production process. Design, including site selection, the whole plant layout, selection of the kiln, the material balance calculations, the production workshop and host selection process design, material storage and homogenization, focusing on plant design. Host selection of equipment, including the use of vertical mill grinding of raw materials, clinker using ¢ 4.8 × 74m rotary kiln with a kiln decomposition system, using pre-grinding cement grinding system with roller press and so on. Choose a variety of storage materials storage facilities, including pre-homogenization yard, select the shed and various repository. Joint workshop focused on cement grinding, a roller press type separator + V-separator +Mill +0-Sepa classifier using the composition to improve the cement grinding efficiency and reduce power consumption.Keywords:The cement;NSP production technology: Cement process design;Cement grinding绪论第一章 设计总论 1.1设计任务在在江苏省徐州市青龙山设计一条日产5000吨新型干法水泥生产线，重点车间为水泥粉磨。

日产水泥熟料生产线烧成车间工艺毕业设计目录前言 (1)第1章全厂工艺流程 (2)1.1 工艺流程 (2)1.1.1生料制备 (2)1.1.2熟料烧成 (3)1.1.3煤磨 (3)1.2工艺的流程图 (4)第2章原始配料 (6)2.1 原、燃料化学成分 (6)2.2 煤的工业分析 (6)2.3 其它 (6)第3 章配料计算 (8)3.1配料方案的选择 (8)3.1.1 熟料率值的确定 (8)3.1.2 熟料热耗的确定 (9)3.2 配料计算 (10)3.2.1 计算煤灰掺入量 (10)3.2.2 根据熟料设计率值，计算要求的熟料化学成分 (10)3.2.3干生料的配合比 (11)3.2.4 核算熟料化学成分与率值 (11)3.2.5 计算湿原料的配合比 (12)第4章物料平衡和储库平衡 (13)4.1回转窑规格的确定 (13)4.2窑的台时产量标定 (13)4.3 计算烧成系统的生产能力 (14)4.4 原、燃、材料消耗定额的计算 (14)4.4.1 生料消耗定额 (14)4.4.2 干石膏、干混合材消耗定额 (15)4.5储库平衡 (17)4.5.1 物料的储存 (18)4.5.2 物料储存量 (18)4.5.3 堆棚、堆场的计算公式 (19)4.6 堆场、堆棚的计算 (19)4.6.1 石灰石预均化堆场 (19)4.6.2 辅助原料预均化堆场 (20)4.6.3 原煤堆场 (20)4.7 储库的计算 (21)4.7.1 石膏储库 (21)4.7.2 混合材储库 (21)4.7.3 生料均化库 (22)4.7.4 熟料库 (22)4.7.5 水泥库 (22)第5章主机平衡 (24)5.1计算要求主机小时产量 (24)5.2 主机设备选型 (25)5.2.1 石灰石破碎机选型 (25)5.2.2 生料磨选型 (26)5.2.3 回转窑选型 (27)5.2.4 煤磨选型 (29)5.2.5 水泥磨机选型 (30)5.2.6 包装机选型 (31)第6章重点窑尾 (34)6.1旋风预热器级数的选择 (34)6.2 窑尾车间工艺流程 (35)6.3 窑尾工艺参数的确定 (35)6.3.1 进入预热器生料量 (36)6.3.2 系统气体量计算 (37)6.4旋风预热器结构尺寸的确定 (42)6.4.1各级旋风筒分离效率 (42)6.4.2旋风筒直径的确定 (42)6.4.3 分解炉规格的确定 (44)第七章生产质量控制系统与说说明 (46)7.1生产质量控制网点图 (46)7.2全厂生产质量控制表 (47)结论 (51)谢辞 (52)参考文献 (53)外文资料翻译 (53)前言水泥是建筑工业三大基本材料之一，可广泛用于民用、工业、农业、水利、交通和军事等工程。

1建厂基础资料1.1 设计题目日产5000吨水泥熟料新型干法生产线窑尾系统工艺设计。

1.2 建厂条件(1) 建厂地点：安徽省巢湖(2) 当地气象资料主导风向：西南风；最大风速：10m/s全年总降雨量：724mm日最大降雨量：298mm最大积雪：200mm全年最高温度：39℃；最低温度：-15℃；月平均：最热27.6℃：最冷-1.4℃。

(3) 厂址的自然条件厂区地形：平坦；地耐力：200kPa(4) 矿山资源，各种原料燃料的来源、距离、数量及运输方式石灰石：工厂自备矿山，储量丰富，汽车运入（粉）砂岩：工厂自备矿山，储量丰富，汽车运入矿渣：某钢厂供应，汽车运入铁粉：某钢厂供应，汽车运入石膏：石膏矿供应，成分稳定，汽车运入煤：煤矿供应，火车运入电源水源：供电可靠，水源充足交通运输：交通便利，公路、水路临近厂产品供销散装60％，包装40％(5) 全厂生产规模、产品各种标号:工厂生产熟料5000t/d，产品品种32.5#普通硅酸盐水泥50%和42.5#普通硅酸盐水泥50%。

(6) 生产方法：新型干法1.3原料化学成分表1.1原料化学成分物料名称烧失量SiO2(%)Al2O3(%)Fe2O3(%)CaO(%)MgO(%)其他(%)石灰石43.180.700.420.2534.800．160.49砂岩 1.4187.34 6.40 2.230.760.77 1.00铁粉 1.6638.7810.7342.78 2.01 2.85 1.19粉砂岩 4.61 63.03 13.09 3.75 4.32 2.01 9.19煤灰53.9234.99 4.59 2.790.93 2.781.4 进厂原燃料水分表1.2原、燃料水分物料名称石灰石（粉）砂岩铁粉煤天然水分% 1 9 12 7.51.5 煤的工业分析表1.3煤的工业分析（%）灰分挥发分固定碳发热量A y V y C y Q y22.35 28.77 43.70 22252.4kJ/kg1.6 燃料的组成表1.4燃料的组成组分C Y H Y O Y N Y S Y A Y W Y∑无素分析57.35 4.09 7.18 0.57 0.29 24.98 5.50 99.992设计方案本次设计方案在烧成系统上采用目前水泥工业先进的预分解和产技术，生产规模为5000t/d熟料。

题目：日产5500吨水泥
熟料回转窑设计
设计人：08材料2班
胡向
三大平衡计算 储库计算 烧成系统平衡计算 回转窑设计 窑尾设计计算
一、三大平衡
1、配料平衡计算 通过尝试误差法，调整原料的配比，设计出 符合三大率值要求的配比。 （1）计算中发现铝率（IM）有些低，通过调低Fe
因为各种配料的储存期和每天需要量，可以 对料堆、均化库、配料库的规格、尺寸和数 量进行选取。 初步设计：工厂平面布局图、工艺流程图

三、烧成系统平衡
物料平衡 设每吨熟料的燃料消耗量mr，方便表示其它生成或消耗物的 量，只要通过热量平衡计算出mr，就可以计算所以已经表示 出的物的量） 热量平衡 Q收入项目=Q支出项目 计算出mr，带人即可表示出的各部分量。
5、窑外分解系统
1、计算悬浮预热器筒体、分解炉、风管各部 分进入的气体量 2、计算出工作态气体量(m3/h) 3、确定预热器直筒、内筒 、椎体 、进料管 等尺寸。计算分解炉的三次风管、筒体尺寸。

参考《水泥厂工艺设计概论》 、《水泥工艺 学》 、《新型干法水泥厂工艺设计手册》 、 《新型干法烧成水泥熟料设备：设计、制造、 安装与使用》 等书籍。 感谢指导老师的严格要求和细心教导。

完 毕
谢谢观看
制作人：08材料2班 胡向飞

四、回转窑的设计
筒体
轮带
传动
托轮
挡轮

设计回转窑剖面图时，耐火砖的选择： 卸料带：这部分衬料具有良好的抗磨蚀性能，选取 高铝质砖。 预热带：衬料需足够的耐碱和隔热性能，一般使用 耐碱隔热的黏土砖。 过渡带：温度变化频繁，筒体温度较高，窑皮时挂 时脱，化学侵蚀严重，高铝制砖。 烧成带：一般采用镁铬砖，强度高，耐高温性能好。
