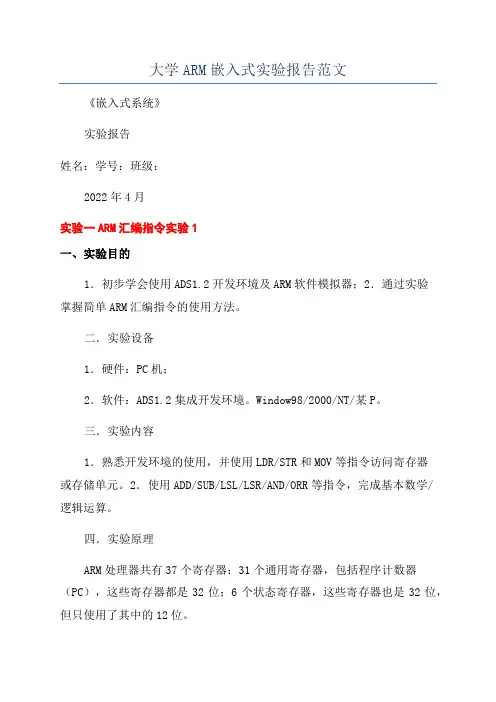

大学ARM嵌入式实验报告范文《嵌入式系统》实验报告姓名：学号：班级：2022年4月实验一ARM汇编指令实验1一、实验目的1．初步学会使用ADS1.2开发环境及ARM软件模拟器；2．通过实验掌握简单ARM汇编指令的使用方法。
二．实验设备1．硬件：PC机；2．软件：ADS1.2集成开发环境。
Window98/2000/NT/某P。
三．实验内容1．熟悉开发环境的使用，并使用LDR/STR和MOV等指令访问寄存器或存储单元。
2．使用ADD/SUB/LSL/LSR/AND/ORR等指令，完成基本数学/逻辑运算。
四．实验原理ARM处理器共有37个寄存器：31个通用寄存器，包括程序计数器（PC），这些寄存器都是32位；6个状态寄存器，这些寄存器也是32位，但只使用了其中的12位。
1．ARM通用寄存器通用寄存器（R0~R15）可分为3类，即不分组寄存器R0~R7．分组寄存器R8~R14．程序计数器R15。
2．存储器格式ARM体系结构将存储器看作是从零地址开始的字节的线性组合。
字节0~3存放第一个字，字节4~7存放第2个字，以此类推。
ARM体系结构可以用两种方法存储字数据，分别称为大端格式和小端格式。
五．实验程序1.实验A参考程序某EQU45:定义变量某,并赋值为45YEQU64:定义变量y,并赋值为64STACK_TOPEQU0某1000:定义栈顶0某1000AREAE某ample,CODE,READONLY:声明代码段ENTRY:标识入口STARTMOVSP,#STACK_TOPMOVR0,#某:某的值放入R0STRR0,[SP]:R0的值保存到堆栈MOVR0,#Y:y的值放入R0LDRR1,[SP]:取堆栈中的数到R1ADDR0,R0,R1STRR0,[p]STOPBSTOP:死循环END:结束2.实验B参考程序某EQU45:定义变量某,并赋值为45YEQU64:定义变量y,并赋值为64ZEQU87:定义变量z,并赋值为87STACK_TOPEQU0某1000:定义堆栈顶0某1000AREAHU某IANG,CODE,READONLY:声明代码段，只读ENTRY:标识入口STARTMOVR0,#某:某的值放入R0MOVR0,R0,LSL#8:R0的值乘以2的8次方MOVR1,#Y:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2MOVSP,#0某1000STRR2,[SP]MOVR0,#Z:z的值放入R0ANDR0,R0,#0某FF:取R0的低八位MOVR1,#Y:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2LDRR0,[SP]:y的值放入R1MOVR1,#0某01ORRR0,R0,R1MOVR1,R2:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2STOPBSTOP:死循环END:结束六．实验结果及分析1.程序A的实验结果截图如下：实验分析;本实验使用LDR、STR、MOV等指令访问寄存器和存储单元，使用堆栈和寄存器R0，R1存储变量。

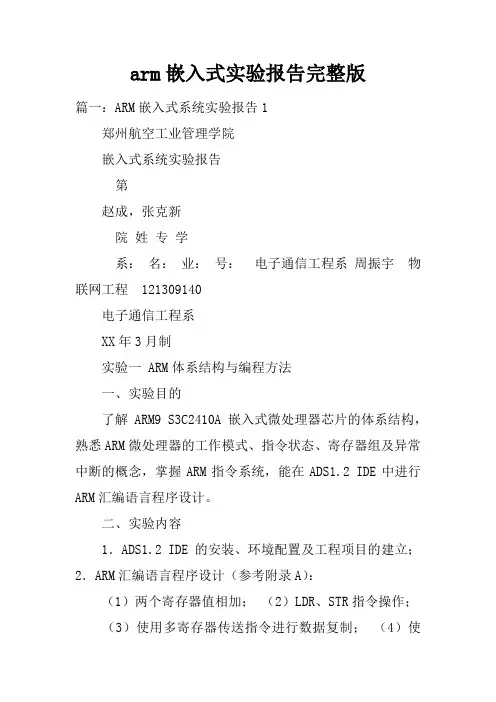

arm嵌入式实验报告完整版篇一：ARM嵌入式系统实验报告1郑州航空工业管理学院嵌入式系统实验报告第赵成，张克新院姓专学系：名：业：号：电子通信工程系周振宇物联网工程 121309140电子通信工程系XX年3月制实验一 ARM体系结构与编程方法一、实验目的了解ARM9 S3C2410A嵌入式微处理器芯片的体系结构，熟悉ARM微处理器的工作模式、指令状态、寄存器组及异常中断的概念，掌握ARM指令系统，能在ADS1.2 IDE中进行ARM汇编语言程序设计。
二、实验内容1．ADS1.2 IDE的安装、环境配置及工程项目的建立；2．ARM汇编语言程序设计（参考附录A）：（1）两个寄存器值相加；（2）LDR、STR指令操作；（3）使用多寄存器传送指令进行数据复制；（4）使用查表法实现程序跳转；（5）使用BX指令切换处理器状态；（6）微处理器工作模式切换；三、预备知识了解ARM嵌入式微处理器芯片的体系结构及指令体系；熟悉汇编语言及可编程微处理器的程序设计方法。
四、实验设备 1. 硬件环境配置计算机：Intel(R) Pentium(R) 及以上；内存：1GB及以上；实验设备：UP-NETARM2410-S嵌入式开发平台，J-Link V8仿真器； 2. 软件环境配置操作系统：Microsoft Windows XP Professional Service Pack 2；集成开发环境：ARM Developer Suite (ADS)1.2。
五、实验分析1．安装的ADS1.2 IDE中包括两个软件组件。
在ADS1.2中建立 ARM Executable Image（ARM可执行映像）类型的工程，工程目标配置为 Debug；接着，还需要对工程进行目标设置、语言设置及链接器设置；最后，配置仿真环境为ARMUL仿真方式。
2．写出ARM汇编语言的最简程序结构，然后在代码段中实现两个寄存器值的加法运算，给出运算部分相应指令的注释。
实验一ARM 汇编指令使用实验——基本数学/ 逻辑运算一、实验目的1. 初步学会使用ARM ADS / Embest IDE for ARM 开发环境及ARM 软件模拟器。
2. 通过实验掌握数据传送和基本数学/ 逻辑运算的ARM 汇编指令的使用方法。
二、实验设备1. 硬件：PC机。
2. 软件：ADS 1.2 / Embest IDE 200X 集成开发环境。
三、实验内容1 .熟悉ADS 1.2 / Embest IDE 200X 开发环境的使用，使用LDR/STR和MOV等指令访问寄存器或存储单元，实现数据的加法运算。
具体实验程序如下：/* armasm1a.s */• EQU X, 45 /*定义变量X，并赋值为45*/.EQU Y, 64 /*定义变量Y,并赋值为64*/.EQU STACK_TOP, 0X1000 /* 定义栈顶0X1000*/.GLOBAL _START.TEXT_START: /* 程序代码开始标志*/MOV SP, #STACK_TOPMOV R0, #X/*X 的值放入R0*/STR R0, [SP]/*R0 的值保存到堆栈*/MOV R0, #Y/*Y 的值放入R0*/LDR R1, [SP]/* 取堆栈中的数到R1*/STRR0, [SP] STOP: B STOP/* 程序结束，进入死循环 */.END等指令，完成基本数学 / 逻辑运算。
具体实验程序如下：/* armasm1b.s */ .EQU X, 45 /*定义变量X ,并赋值为45*/ .EQU Y, 64 /*定义变量Y ,并赋值为64*/ .EQU 乙87/*定义变量Z ,并赋值为87*/.GLOBAL _START .TEXT_START: /* 程序代码开始标志 */MOV R0, #X/*X 的值放入 R0*/MOV R0, R0, LSL #8 /*R0 的值乘以 2 的 8 次方 */ MOV R1, #Y/*Y 的值放入 R1*/ADD R2, R0, R1, LSR #1 /*R1 的值除以 2 再加上 R0 后的值放入 R2*/MOV SP, #0X1000 STR R2, [SP] MOV R0, #Z/*Z 的值放入 R0*/ AND R0, R0, #0XFF /* 取 R0 的低八位 */ MOV R1, #Y/*Y 的值放入 R1*/ADD R2, R0, R1, LSR #1 /*R1 的值除以 2 再加上 R0 后的值放入 R2*/ADDR0, R0, R1 2．使用 ADD/SUB/LSL/LSR/AND/ORR .EQU STACK_TOP, 0X1000 /* 定义栈顶 0X1000*/1．新建工程。
嵌入式控制系统实验报告学校专业班级学号姓名指导教师年月日实验一：ARM 调试环境和ADS的使用一、实验目的：了解ARM系统的基本开发环境和手段，建立调试系统和ADS编译系统使用方法和技巧。
二、实验内容和要求●设备连接方法●启动服务器软件●调试系统的配置●学习编辑编译程序●学习调试方法三、实验主要仪器设备和材料嵌入式系统实验箱，微机四、实验方法、步骤及结构测试1.设备连接：上电时注意观察指示灯状态，ProbeICE-ARM 上设有三个指示灯，分别是：CFG（配置）、Busy（工作中）、PWR（电源）。
在ProbeICE-ARM 在供电正确、内部电路工作正常时，三个指示应是：CFG：闪烁，表明配置正确Busy：灭，表明仿真器处于空闲态。
仿真器工作时（比如程序下载）闪烁PWR：常亮，表明供电正确注意：务必在断电情况下连接ProbeICE-ARM 和目标板。
带电插拔可能会对仿真器造成永久损害！请使用仿真器配套的专用直流电源，其他电源可能导致意想不到的问题出现！2.启动服务器软件使用ProbeICE-ARM 仿真器之前须安装服务器（Server）和调试环境（ADS1.2 或SDT251）。
ProbeICE-ARM 使用与Multi-ICE 2.2 兼容的服务器软件ProbeICE-Server。
请按以下步骤启动和使用ProbeICE-Server：启动：从Windows 开始菜单中选择ProbeICE-Server 启动，或从服务程序安装目录中直接启动。
配置：从主菜单File →Auto-configure。
如果连接和配置正常，会有相应的ARM 内核提示信息，出现如图所示的画面，表明服务器已经识别目标板ARM 内核并作好准备为它服务了。
现在您可以启动调试软件开始调试了。
如果没有成功，就在File菜单中重新装载配置文件2410.CFG3.启动ADS调试开发环境运行软件ARM Developer Suit v1.2----CodeWarrior ARMDeveloper Suit4.新建项目：激活File菜单的New项，输入项目名称，选择项目存盘路径。
