虹吸雨水图纸

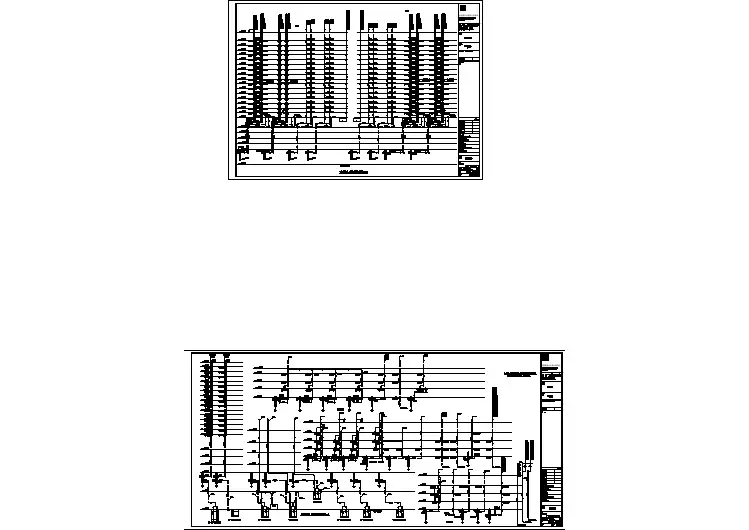

虹吸雨水图纸【篇一：广州某广场屋面虹吸雨水图纸】详细查看内容简介屋面虹吸雨水系统设计说明1、概述1.1 设计依据： 1) 《建筑给水排水设计规范》（gbj50015—2003）2) 《建筑给水排水及采暖工程施工质量验收规范》（gb 50242-2002）3) 《虹吸式屋面排水系统技术规程》（cecs183:2005）1.2 设计范围：从屋顶雨水斗至室外第一个雨水排水井的全部虹吸式屋面排水系统。

1.3 工程概况：本工程虹吸式雨水系统承担的屋面总汇水面积约为23300平方米(含侧墙面积)，系统总设计排水量约为1220l/s，本工程虹吸式雨水系统共有13个系统，采用虹吸雨水斗64个。

(径流系数取0.9)1.4、设计主要技术参数：本工程屋面虹吸雨水系统降雨强度采用广州市10年重现期降雨强度（q=583.1l/s ha）设计（降雨历时按5分钟考虑）；雨水天沟应按设计院的要求设置(泄水孔)溢流口，溢流口尺寸位置详见图纸上标示，(孔)口底部距天沟底150mm。

；2、虹吸式雨水排放系统需由有资质的专业厂商提供设计并负责供货安装。

系统管道长度、标高应根据现场实测核实结果，经重新复核计算调正后方可施工。

管道系统须有国际权威机构mpa认证，并在施工图设计阶段及竣工图阶段均能向建设方和设计方提供虹吸雨水排水系统计算书以供审查和备案。

3.选材3.1 雨水斗：选用进口专用虹吸雨水斗，其规格如下：3.3 管材：本工程明管道选用高密度聚乙烯（hdpe）管，热熔或电熔连接，管材及管件采用同一压力规格，不得采用不同厂家生产的hdpe的管材及管件进行熔接。

管材上外部必须有预制的熔接对准线（牙齿或条纹标记）,以便于热熔施工；3.4 系统应采用与系统管材配套的专用管道固定系统,悬吊管采用二次悬吊方式，悬吊系统应经过国际权威机构bosch认证。

【篇二：虹吸雨水施工方案】1、施工准备工作1.1、准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。

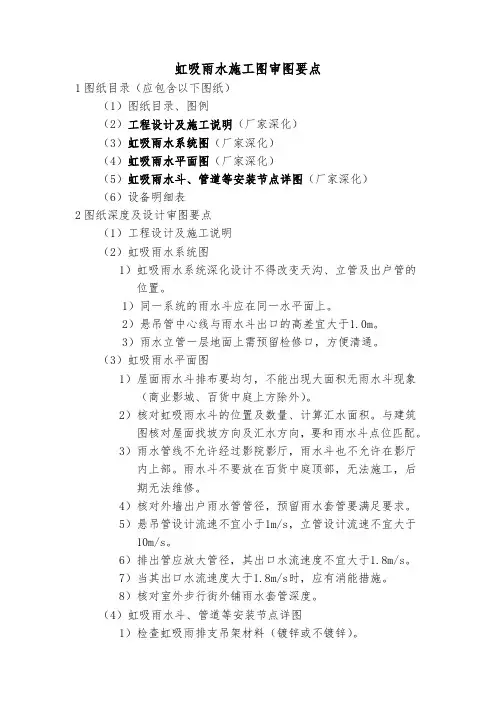

1.2、会同设计院、甲方、监理进行图纸会审，解决存在的问题。

1.3配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。

1.4、做好与其它相关专业的协调工作。

二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3、根据本工程各项工作进度计划，施工工期定为20日历天。

三、拟投入的主要施工机械设备表四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻“防排结合”的理念。

2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。

五、工程施工技术方案 1、工艺流程和技术措施 1.1系统安装工艺流程1.2技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。

②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。

③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。

④、按先装大管径干管、立管，后装小管径支管的原则。

⑤、配合实际施工要求，分段进行施工、试压和接驳。

保证施工质量和施工时间。

⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。

⑦、做好材料检验，确保材料及其配件符合要求。

2、虹吸式雨水斗的安装? 雨水斗与管道的连接：雨水斗与hdpe管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与hdpe管道的连接牢固、施工方便等优点。

? 管道检查口（见右图）安装在压力流排水立管下端,彻底解决了系统管网平时难以维护的问题。

该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。

? hdpe管道安装hdpe(高密度聚乙烯)管本身具有良好的抗震性能，但其材质柔软：① hdpe管管道支架最大间距（表一）②消能悬吊固定系统（简称二次悬吊系统）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的。

因为hdpe管具有膨胀系数较大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，同时hdpe管由于受温度影响产生的膨胀应力由固定支（吊）架传递到消能悬吊梁上被消解，对建筑的结构屋面本体不会产生影响，同样悬【篇三：虹吸雨水系统施工工艺】虹吸雨水排放系统施工工法1、特点1.1设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

1.2施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。

1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。

1.2.3 由于高密度聚乙烯(hdpe)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(hdpe)管,采用高密度聚乙烯（hdpe）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。

2、适用范围压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。

3、工艺原理该系统采用特制的雨水斗，配合精确的计算，在设计条件下，充分利用与地面的高差所形成有效作用，水头形成虹吸，使屋面雨水得以快速排泄。

虹吸雨水的安装示意图如图3.1所示。

1图3-1 虹吸雨水安装示意图4、工艺流程及操作要点4.1工艺流程图如图4.1-1所示。

图4.1-1 施工工艺流程图4.2操作要点4.2.1施工准备4.2.1.1技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。

施工前对施工人员进行全面的技术交底，其主要内容有：有关的施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。

4.2.1.2施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm，架空管道顶上部的净空不小于80mm。

4.3雨水斗安装4.3.1压力流雨水斗安装图：虹吸雨水斗的安装示意图如图4.3-1,4.3-2,4.3-3,4.3-4所示。

图4.3-1 压力流雨水斗安装图4.3-2压力流雨水斗安装图图4.3-3 压力流雨水斗安装图图4.3-4压力流雨水斗安装图4.3.2雨水斗安装要求：⑴国产雨水斗的安装见国家建筑标准图01s302⑵设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。

（3）雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。

4.3.3雨水斗的布置⑴依据雨水系统的设计水力状态选用压力式雨水斗大小。

⑵布置雨水斗的个数应使其排水量大于系统设计流量。

⑶一个屋面上的雨水斗的个数不少于2个。

（4）天沟内布置多个虹吸雨水斗时，天沟不需做坡度。

(5)寒冷地区建筑物的雨水斗宜设在冬季易受室内温度影响的范围内。

(6)雨水斗的布置除按计算决定间距外，还应考虑柱子等结构因素，虹吸式雨水斗小于20m。

(7)多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。

(8)多个雨水斗的排水系统，雨水斗宜在主管两侧均匀布置。

(9)虹吸式排水系统，同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。

4.3.4雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。

⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。

⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。

⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。

⑸进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。

⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。

4.3.5防水压盘、导流隔气板的安装（1）屋面防水施工完毕后，应及时清楚屋面上的杂物，确认雨水管道通畅后，再安装雨水斗的防水压盘。

（2）当屋面面层施工完成，雨水系统安装完毕通过验收，安装导流隔气板。

4.4 悬吊管安装(1) 测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。

(2) 安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。

安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。

钢结构上可不使用安装片，但支吊点的距离不变。

见图4.4-1.图4.4-1 安装片安装示意图(3) 安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装如图4.4-2。

(4) 方形钢导管应沿高密度聚乙烯(hdpe)悬吊管悬挂在建筑承重结构上，高密度聚乙烯(hdpe)悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。

支吊架及管道安装如图4.4-2。
