虹吸雨水安装技术总结讲解学习

钢管柱内屋面虹吸雨水管安装施工工法一、前言在建筑施工中，屋面的排水系统是至关重要的。

如何有效地排除屋面雨水，防止雨水积聚导致漏水或破坏建筑结构，是每个建筑工程师都需要面对的问题。

钢管柱内屋面虹吸雨水管安装施工工法是一种解决这一问题的有效工法。

本文将对该工法进行详细的介绍和分析。

二、工法特点钢管柱内屋面虹吸雨水管安装施工工法是一种以钢管柱为载体，在计算机辅助设计的基础上，通过预留穿孔洞位和预留伸缩节位，将屋面雨水通过虹吸力量引入钢管柱内，再通过泵站将雨水从地下综合管或消火栓管道排出的工法。

其特点包括：1、安全可靠：该工法通过钢管柱的设计和虹吸原理的应用，有效避免漏水和结构破坏风险，具有良好的安全性和可靠性。

2、使用寿命长：钢管柱内屋面虹吸雨水管安装施工工法采用耐腐蚀、长寿命、低维护成本的材料和设备，使用寿命较长。

3、排水效果好：该工法能够实现屋面雨水快速、高效地排除，防止雨水滞留和渗漏，提升建筑的排水效果。

4、工程造价低：相对于传统雨水排放工法而言，钢管柱内屋面虹吸雨水管安装施工工法的工程造价较低，特别适用于大面积屋面的雨水排放工程。

三、适应范围钢管柱内屋面虹吸雨水管安装施工工法适用于各类商业、居住、教育、医疗、文化、体育以及公共建筑等多种建筑类型，特别适用于高层建筑、室内大面积屋面的雨水排放工程。

四、工艺原理钢管柱内屋面虹吸雨水管安装施工工法的原理基于虹吸力学。

在施工过程中，需要结合虹吸原理和结构原理采取相应的技术措施。

首先，需要进行计算机辅助设计，确定钢管柱内虹吸雨水管的位置和排水量。

其次，在施工过程中，需要使用用于钢管柱内复合墙的高压泵和直径70mm的光滑壁硬聚氯乙烯PVC-U 管道与预留的穿孔口相连接，在光滑壁管道中采用虹吸力，在预留的穿孔口内引入雨水。

最后，在钢管柱内设置排水口和接入地下管道或消火栓管道，实现雨水的排放。

五、施工工艺1、确定安装位置：首先，在现场确认钢管柱内虹吸雨水管的安装位置。

（虹吸）流雨水排水系统施工技术一：虹吸雨水系统概况本工程裙房屋面部分采用压力（虹吸）流雨水排水系统，雨水管道系统的设计重现期取10年，雨水管道系统与溢流设施的总排水能力按不小于50年重现期的雨水量进行设计；裙房屋面共分为4个汇水区域，共设计有7组雨水排水系统，沿排水立管至地下一层排至室外雨水检查井；虹吸雨水斗采用钢屋面天沟专用B 型不锈钢虹吸雨水斗，氩弧焊连接；雨水管道选用内涂塑焊接钢管，沟槽连接。

二、特点、难点分析及主要施工方法2.1 金属天沟开孔金属天沟开孔洞为圆形，其开洞尺寸规定如下：因天沟金属板厚度较薄，使用普通电焊切割将导致天沟金属板变形，从而改变天沟坡度，影响排水。

且天沟内空间狭小，对操作工具尺寸大小及操作人员水平都有一定限制及要求，另外开孔尺寸要求为圆形，误差允许范围也较小，故选用手锯切割方式，操作灵活，且作业产生温度较低不会使天沟金属板变形。

2.2 雨水斗安装：本工程设计采用的B型雨水斗，专用于金属屋面天沟里，雨水斗与金属天沟连接方式为氩弧焊接（组图1）与以往普通虹吸雨水斗压环连接方式不同（组图2）；焊接连接方式使用寿命长，连接自然，排水效果也会更好。

2.2．1要点及难点阐述：1、不锈钢金属天沟板以及不锈钢雨水斗擘厚都较薄，与普通不锈钢板尺寸相差悬殊，因较薄钢板容易变形，且天沟操作空间小，焊口尺寸要求精度又较高，故在焊接过程实现很好的融合和规范的连接存在一定难度。

2、不锈钢的导热性差，使钢板容易塌陷，出现漏焊、不完全焊以及焊漏现象。

3、钨极氩弧焊接是一种明弧焊，电弧稳定，热量比较集中，在惰性气体保护下．焊接熔池纯净，焊缝质量较好。

但是在焊接不锈钢．特别是奥氏体不锈钢时，焊缝背面需要进行保护，否则将产生严重的氧化，影响焊缝成形和焊缝质量。

为此需采取如下焊接工艺措施。

1)、焊接接头采用插入式组对，可增加钢板的厚度，采用角焊缝接头形式。

2)、为防止钢板的塌陷，并使焊缝背面得到保护，采用分段断续焊接．同时要及时进行水冷。

2024年建筑给排水施工中的虹吸式雨水排水技术分析一、虹吸式雨水排水技术的原理虹吸式雨水排水技术利用管道内的真空和虹吸效应实现雨水的自然流动。

当雨水进入下水道时，由于下水道的高度低于地表，水会顺势流入。

在下水道内，由于水流的运动，会在管道内部形成真空，进而形成虹吸效应。

虹吸效应使得雨水在管道内产生高速流动，从而快速排放至更低的排水管道中。

这种排水方式无需外部动力辅助，实现了自动排水。

二、虹吸式雨水排水技术的特点自动排水：虹吸式雨水排水技术无需外部动力设备，依靠虹吸效应实现雨水的自动排放。

这大大简化了排水系统的设计和施工，降低了维护成本。

高效排水：虹吸式排水技术能够有效地提升排水速度，减少积水时间。

在降雨过程中，由于连续不断的虹吸作用，整个系统能够快速排放屋顶上的雨水，避免了因积水而引发的地基沉降等问题。

无噪音排水：传统的排水方式往往需要使用水泵等设备，这些设备在运行过程中会产生噪音，影响居住环境的舒适度。

而虹吸式排水技术无需借助机械设备，因此排水过程中无噪音产生，提升了居住环境的舒适度。

维护成本低：虹吸式雨水排水系统不易堵塞，且易于清洗和维护。

由于其设计原理使得水流速度快，不易产生淤积，从而降低了维护成本。

节能环保：虹吸式雨水排水系统无需水泵等动力设备，节省了能源消耗。

同时，它能够将雨水快速排入地下管道，减少了水资源的浪费和环境污染。

三、虹吸式雨水排水技术在建筑给排水施工中的应用虹吸式雨水排水技术适用于各种建筑物的排水系统设计，如商业建筑、住宅小区、工业园区等。

它可以应用于屋顶排水、阳台排水、花园排水等多个领域。

在屋顶排水系统中，虹吸式雨水排水技术能够快速将雨水从屋顶排出，防止雨水滞留在屋顶导致渗漏等问题。

同时，由于虹吸式排水技术的自动排水特点，无需人工干预，降低了维护成本。

在阳台和花园排水系统中，虹吸式雨水排水技术同样具有优势。

阳台和花园往往存在积水问题，传统的排水方式难以有效解决。

而虹吸式雨水排水技术能够快速将积水排出，保持阳台和花园的干燥。

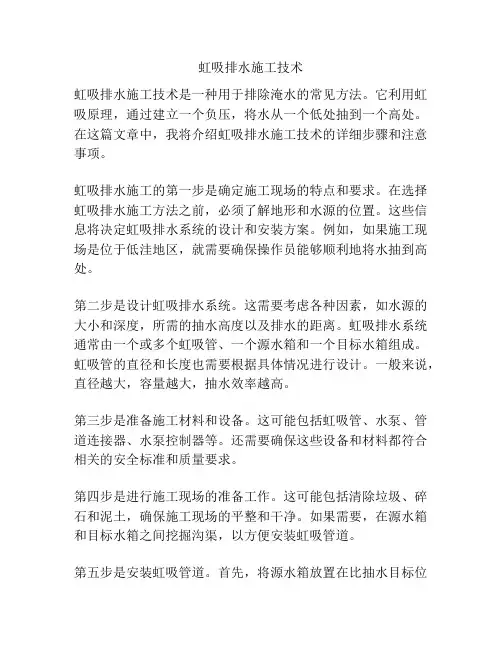

虹吸排水施工技术虹吸排水施工技术是一种用于排除淹水的常见方法。

它利用虹吸原理，通过建立一个负压，将水从一个低处抽到一个高处。

在这篇文章中，我将介绍虹吸排水施工技术的详细步骤和注意事项。

虹吸排水施工的第一步是确定施工现场的特点和要求。

在选择虹吸排水施工方法之前，必须了解地形和水源的位置。

这些信息将决定虹吸排水系统的设计和安装方案。

例如，如果施工现场是位于低洼地区，就需要确保操作员能够顺利地将水抽到高处。

第二步是设计虹吸排水系统。

这需要考虑各种因素，如水源的大小和深度，所需的抽水高度以及排水的距离。

虹吸排水系统通常由一个或多个虹吸管、一个源水箱和一个目标水箱组成。

虹吸管的直径和长度也需要根据具体情况进行设计。

一般来说，直径越大，容量越大，抽水效率越高。

第三步是准备施工材料和设备。

这可能包括虹吸管、水泵、管道连接器、水泵控制器等。

还需要确保这些设备和材料都符合相关的安全标准和质量要求。

第四步是进行施工现场的准备工作。

这可能包括清除垃圾、碎石和泥土，确保施工现场的平整和干净。

如果需要，在源水箱和目标水箱之间挖掘沟渠，以方便安装虹吸管道。

第五步是安装虹吸管道。

首先，将源水箱放置在比抽水目标位置更高的地方。

然后，将虹吸管连接到源水箱和目标水箱。

确保虹吸管在连接处密封良好，以防止漏水。

虹吸管道的末端应完全浸泡在水中，以保证抽水的效率。

第六步是测试虹吸排水系统。

在启动水泵之前，必须检查所有连接点和密封，确保没有漏水。

启动水泵后，观察水的流动情况，确保水能够通过虹吸管迅速抽到目标水箱。

如果发现系统存在问题，应立即停止操作，并检查和修复故障。

最后一步是监测虹吸排水系统的运行情况。

在排水过程中，应定期检查水泵和管道的运行状况，确保它们正常工作。

如果发现任何故障或异常，应及时采取措施修复。

虹吸排水施工技术可以被广泛应用于各种场合，如建筑工地、道路维修、农田排水等。

它是一种有效、快速和经济的排水方法。

然而，在施工过程中，必须严格遵守安全操作规程，确保操作人员和设备的安全。

虹吸技术交底虹吸现象是一种在自然界和工程领域中常见的物理现象，虹吸技术则是利用虹吸原理实现液体输送和排放的一种有效方法。

虹吸技术在建筑排水、水利工程、化工生产等众多领域都有着广泛的应用。

为了确保虹吸技术的正确应用和施工质量，以下将对虹吸技术进行详细的交底。

一、虹吸原理虹吸原理基于液体在管道中形成的压力差。

当管道中充满液体，并且一端的液面高于另一端时，在重力和大气压力的作用下，液体将从高处流向低处，同时在管道内形成负压，使得液体能够持续流动，直至两端液面高度相同。

要实现虹吸现象，需要满足以下几个条件：1、管道内必须充满液体，不能有空气存在。

2、出水口必须低于进水口。

3、管道的密封性要好，不能有泄漏。

二、虹吸系统的组成虹吸系统通常由虹吸雨水斗、悬吊管、立管、排出管等部分组成。

1、虹吸雨水斗：安装在屋面上，用于收集雨水。

其设计独特，能够有效阻止空气进入管道，同时快速排除雨水。

2、悬吊管：连接雨水斗和立管，通常水平安装。

3、立管：垂直安装的管道，将雨水向下输送。

4、排出管：将雨水排放到指定的地点。

三、虹吸系统的设计要点1、雨水流量计算根据建筑物的面积、坡度、降雨量等因素，准确计算雨水流量，以确定虹吸系统的管径和数量。

2、管道布置合理布置管道，尽量减少弯头和长度，降低阻力，提高系统效率。

3、管径选择根据计算的流量和压力要求，选择合适的管径，确保系统正常运行。

4、坡度设置悬吊管应有一定的坡度，以利于雨水流动，但坡度不宜过大，以免影响系统的稳定性。

四、虹吸系统的施工要点1、管道安装（1）管道连接应牢固，密封性能良好，采用热熔连接或专用管件连接。

（2）管道的固定要可靠，避免在运行过程中产生晃动和位移。

2、雨水斗安装（1）雨水斗应安装在屋面的最低处，确保雨水能够及时收集。

（2）雨水斗与屋面的连接处要密封严密，防止漏水。

3、系统测试（1）在施工完成后，应对虹吸系统进行严密性测试，检查是否有泄漏。

（2）进行通水试验，观察系统的排水能力和运行情况。

虹吸式雨水管道安装第一条、系统安装：雨水斗的安装位置满足以下要求：雨水斗离墙至少1米；雨水斗之间距离不大于20米。

天沟雨水斗安装：在屋面防水层施工前安装不锈钢底盘放在预留孔的正上方，确保底盘与面板顶面标高保持一致，同时用混凝土封堵尾管与预留洞之间的空隙。

在混凝土封堵完成后，土建方开始进行防水施工，但要保证防水层不超过规定界限。

防水施工完成后，安装夹圈，防水保护层及找平层做到夹圈的边缘。

在屋面工程结束，管路系统安装完毕后安装空气挡板或隔栅防护罩。

管道安装：镀锌无缝钢管采用卡箍连接，按照设计坐标、标高位置，现场实测尺寸进行划线切割、下料，预制管道。

管道断口需用钢锉挫掉毛刺进行防腐处理，用专用滚槽机压出槽口，将两段管段对齐用专用卡箍卡紧。

按管线坐标位置放线安装固定支吊架将管段水平吊装。

严格按图纸施工，特别是变径位置必须在设计位置的±0.20m以内。

检验与试验：在系统管路安装完成后，排水管道按规范要求做灌水试验。

系统灌水试验合格后，还需要做排水性能试验。

虹吸式排水系统可以采用以下三种实验方法：单位时间内水容积增减的方法（适用于混凝土屋面）。

先将排水系统的立管出口密封并将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。

打开排水出口5秒钟后，记录30秒内屋面水面的变化量并计算：排水能力（升／秒）：水容积变化量／30秒。

管道流量计测量的方法。

在排水系统排出干管部分安装流量计，并密封出口，将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。

打开排水出口5秒钟后，记录30秒内流量计显示的数值并计算平均值为其排水能力。

采用降雨时实际观测来计算雨水的排水能力的方法。

降雨量依据当地气象部门监测数据。

第二条、技术要点虹吸式屋面雨水排放系统，系统排水管道均按满流有压状态设计，因为整个系统的正常运行依靠虹吸作用，所以确保产生并维持虹吸作用的技术要点是保证系统正常运行必要条件。

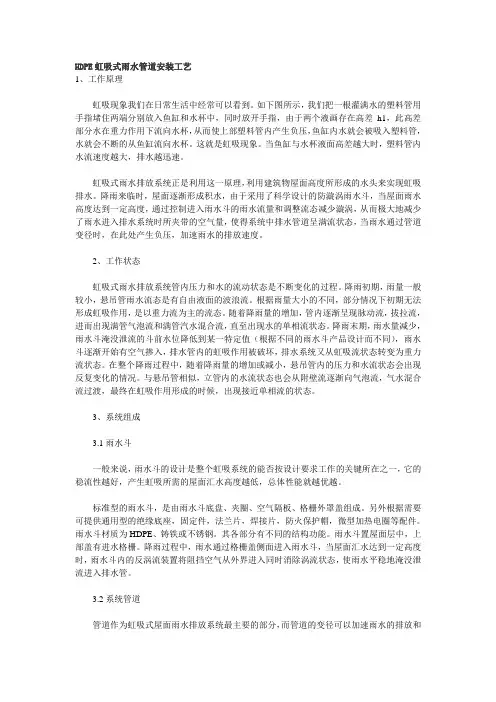

HDPE虹吸式雨水管道安装工艺1、工作原理虹吸现象我们在日常生活中经常可以看到。

如下图所示，我们把一根灌满水的塑料管用手指堵住两端分别放入鱼缸和水杯中，同时放开手指，由于两个液画存在高差h1，此高差部分水在重力作用下流向水杯，从而使上部塑料管内产生负压，鱼缸内水就会被吸入塑料管，水就会不断的从鱼缸流向水杯。

这就是虹吸现象。

当鱼缸与水杯液面高差越大时，塑料管内水流速度越大，排水越迅速。

虹吸式雨水排放系统正是利用这一原理，利用建筑物屋面高度所形成的水头来实现虹吸排水。

降雨来临时，屋面逐渐形成积水，由于采用了科学设计的防漩涡雨水斗，当屋面雨水高度达到一定高度，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，当雨水通过管道变径时，在此处产生负压，加速雨水的排放速度。

2、工作状态虹吸式雨水排放系统管内压力和水的流动状态是不断变化的过程。

降雨初期，雨量一般较小，悬吊管雨水流态是有自由液面的波浪流。

根据雨量大小的不同，部分情况下初期无法形成虹吸作用，是以重力流为主的流态。

随着降雨量的增加，管内逐渐呈现脉动流，拔拉流，进而出现满管气泡流和满管汽水混合流，直至出现水的单相流状态。

降雨末期，雨水量减少，雨水斗淹没泄流的斗前水位降低到某一特定值（根据不同的雨水斗产品设计而不同），雨水斗逐渐开始有空气掺入，排水管内的虹吸作用被破坏，排水系统又从虹吸流状态转变为重力流状态。

在整个降雨过程中，随着降雨量的增加或减小，悬吊管内的压力和水流状态会出现反复变化的情况。

与悬吊管相似，立管内的水流状态也会从附壁流逐渐向气泡流，气水混合流过渡，最终在虹吸作用形成的时候，出现接近单相流的状态。

3、系统组成3.1雨水斗一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，是由雨水斗底盘、夹圈、空气隔板、格栅外罩盖组成。

虹吸排水原理和技术交底虹吸排水是一种常用的排水方式，具有高效、节能的特点，被广泛应用于建筑、市政工程、环保等领域。

本文将详细介绍虹吸排水的原理及相关技术交底。

一、虹吸排水原理虹吸排水是利用液体自身重力和液面负压差的作用，使水从低位流向高位或通过虹吸力将水抽出。

其基本原理可以分为三个步骤：1. 起动阶段：在虹吸管中充满液体后，燃烧源通过引燃管点燃虹吸管中的燃料，使热气体产生，形成虹吸管的真空。

2. 吸力传递：由于虹吸管一端的液体受到重力作用，形成差压力。

在氧气被消耗光后，真空异步产生，将水从低位吸入虹吸管。

3. 吸力维持：虹吸管起到了吸力传递作用，使液体继续被抽出，形成持久的虹吸状态。

二、虹吸排水技术交底1. 现场排水需求分析：在进行虹吸排水前，首先需要对现场环境进行评估和分析。

包括水源位置、排水难度、排水量以及相关的技术要求等。

2. 设备准备工作：确定所需的虹吸排水设备数量、规格和型号，并检查其完好性。

此外，还需准备相关的安全措施和防护设备，以确保施工过程中的人身安全。

3. 施工操作规程：根据现场实际情况，制定详细的施工操作规程，明确施工的步骤、方法和安全注意事项。

对于特殊情况，例如应急排水或特殊材料的使用，应制定相应的应对措施。

4. 施工条件确认：在施工前需要确认施工条件是否符合要求。

包括气温、湿度、风力等环境因素，以免影响虹吸排水效果。

5. 施工现场布置：根据现场条件，设置虹吸排水设备的位置和布局。

同时，合理安排工人的工作环境，确保施工的顺利进行。

6. 施工过程注意事项：在施工过程中需要注意以下几点：（1）安全措施：严格按照相关安全规范进行施工操作，保证工人的人身安全。

（2）设备操作：正确使用虹吸排水设备，避免操作失误导致事故发生。

（3）水位监测：对排水现场的水位进行实时监测，及时调整施工方案。

（4）沉淀物处理：对于排出的沉淀物要进行妥善处理，避免对环境和排水系统造成污染。

（5）验收与保养：完成虹吸排水后，进行验收工作，并制定相应的保养计划，延长设备的使用寿命。

虹吸雨水系统技术总结一、虹吸雨水系统简介1.国内发展历史简介虹吸有压流雨水排水系统在中国起源于七十年代，由北京清华大学牵头，联合北京各大设计院的专家一起开始对有压流屋面雨水系统进行专题研究，组建了国内最早的有压流雨水实验室。

经过大量的考察，总结国内外的先进经验和工程实践，在九十年代取得突破性进展，并在首都机场四机位机库实现了第一次工程实用。

经过十余年的实践，虹吸有压流雨水排水系统在国内已经发展的更为成熟并得到了广泛使用，目前已开发出数十种规格及材质的有压流雨水斗；包括HDPE高密度聚乙烯、不锈钢、离心球墨铸铁等材质的管材和管件也陆续应用到虹吸有压流雨水排水系统中。

2.系统原理及与传统雨水系统的对比虹吸有压流屋面雨水排水系统广泛适用于场馆、大型厂房、飞机库等具有不同形状大面积屋面的工业和民用建筑。

它根据伯努力定律，采用特制的雨水斗，配合精确的计算，在设计状态下，使雨水斗保持一定的斗前水深，使系统呈现单相流状态。

充分利用了屋面与地面之间的高度差形成压差，造成虹吸效应，抽吸屋面雨水，使水在管道内呈满管流动，使雨水得以快速排泄。

与传统重力流相比，具有排水速度快，管径小，水平管道不需作大坡度，立管数量少，安装美观方便等优点；在符合水力计算的条件下，悬吊管接入雨水斗的数量不受任何限制，节省了大量管材。

3.原理介绍安装示意图虹吸有压流原理：虹吸有压流屋面雨水排水系统是利用“伯努利”定律，采取周密的计算，充分利用屋面与地面的高度差产生的能量。

悬吊管中的负压和立管中的正压使系统产生虹吸，并在满流状况下快速排泄雨水。

4.过程图解虹吸的形成过程按管内流体形态共分为以下5个阶段。

波浪流Wavy flow虹吸效应还未形成，与普通重力流没有不同。

脉动流Pulsating flow虹吸效应正在形成，管内流态、流量均呈波动变化，立管内开始出现局部满管流和负压段。

拉拔流Plug flow随着流量增加，所有管道内出现大量的满管段和负压段。
