虹吸雨水深化方案
虹吸雨水深化方案可以包括以下几个方面的内容：
1. 改善建筑设计：在建筑设计中考虑将雨水收集系统纳入到建筑结构中，例如在屋顶设置雨水收集装置或水槽，在地面设置雨水渗透系统等，使得雨水的收集更加高效和可持续。
2. 安装雨水收集设备：在居民区或城市中安装雨水收集设备，例如雨水桶或雨水收集罐。
市民可以将雨水用于浇灌花园、洗车等生活用水需求，减少对地下水资源的依赖。
3. 建设雨水渗透设施：在城市中建设雨水渗透设施，例如雨水花园、绿化带或雨水渗透井等，通过土壤渗透来补充地下水资源。
4. 提倡雨水收集和利用意识：通过宣传教育活动，提高公众对雨水收集和利用的认识和意识。
鼓励居民和企事业单位主动参与到雨水收集和利用活动中，将雨水合理利用于生活中。
5. 加大政府投入和政策支持：政府可以加大对雨水收集和利用项目的投入，提供资金、技术和政策支持，鼓励和推动企事业单位开展相关工作。
6. 加强监管和管理：建立雨水收集和利用的监管和管理机制，确保雨水收集和利用的合规性和可持续性，避免对环境和生态造成不良影响。
总之，虹吸雨水深化方案包括改善建筑设计、安装雨水收集设备、建设雨水渗透设施、提倡雨水收集和利用意识、加大政府投入和政策支持，以及加强监管和管理等方面的措施，旨在推动雨水收集和利用的普及和深入发展。
一、工程概况本工程位于我国某城市，旨在利用虹吸原理收集建筑物屋顶雨水，经过处理后用于绿化灌溉、道路冲洗等。
工程总占地面积约500平方米，建筑高度约20米。
工程内容包括虹吸雨水收集系统、雨水处理系统、雨水利用系统等。
二、施工准备1. 施工人员：组织专业施工队伍，包括土建、管道、电气、绿化等工种，确保施工质量。
2. 施工材料：采购符合设计要求的虹吸雨水收集系统、雨水处理系统、雨水利用系统等相关材料。
3. 施工设备：配置挖掘机、装载机、泵车、焊接机、切割机等施工设备。
4. 施工图纸：熟悉设计图纸，明确施工范围、施工要求、施工工艺等。
三、施工方案1. 虹吸雨水收集系统施工（1）在建筑物屋顶设置雨水收集斗，收集屋顶雨水。
（2）在收集斗下方设置虹吸管，连接收集斗与地面雨水收集池。
（3）在虹吸管上方设置空气阀，防止虹吸管反吸。
（4）在地面雨水收集池内设置溢流管，将多余雨水排出。
2. 雨水处理系统施工（1）在地面雨水收集池内设置粗格栅，去除雨水中的较大颗粒杂质。
（2）在粗格栅下方设置细格栅，进一步去除雨水中的杂质。
（3）在细格栅下方设置旋流沉淀池，去除雨水中的悬浮物。
（4）在旋流沉淀池下方设置活性炭过滤器，去除雨水中的有机物。
3. 雨水利用系统施工（1）在活性炭过滤器下方设置清水池，储存处理后的清水。
（2）在清水池内设置加药装置，根据需要进行水质调节。
（3）在清水池上方设置给水泵，将清水输送到雨水利用设备。
（4）在雨水利用设备中设置喷灌、滴灌等灌溉系统，实现雨水资源的有效利用。
四、施工注意事项1. 施工过程中应严格按照设计要求进行施工，确保工程质量。
2. 注意施工安全，加强施工现场安全管理，防止安全事故发生。
3. 施工过程中应保护施工现场环境，减少对周边环境的影响。
4. 施工过程中应做好施工记录，确保施工过程可追溯。
五、施工进度安排1. 施工准备阶段：10天2. 虹吸雨水收集系统施工阶段：15天3. 雨水处理系统施工阶段：20天4. 雨水利用系统施工阶段：15天5. 工程验收阶段：5天总计：65天六、施工质量保证措施1. 严格按设计要求进行施工，确保工程质量。
虹吸式雨水排水系统使用方案虹吸式雨水排水系统是一种能够有效收集和排放雨水的系统，可以用于城市道路、建筑物、公园等地方的雨水排放。
下面将详细介绍虹吸式雨水排水系统的实施背景、工作原理、实施计划步骤、适用范围、创新要点、预期效果、达到收益、优缺点以及下一步需要改进的地方。
实施背景：随着城市化进程的加速，城市面临着严重的雨水排放问题。
传统的雨水排水系统往往无法满足大量的雨水排放需求，导致城市内涝、排水管道堵塞等问题。
因此，开发一种高效、可靠的雨水排水系统迫在眉睫。
工作原理：虹吸式雨水排水系统利用虹吸原理，通过管道中的负压将雨水从低处吸引到高处，然后再通过重力作用将雨水排放到指定的地方。
系统由主管道、支管道、排水井等组成，主管道负责收集和传输雨水，支管道将雨水引导到排水井，然后通过排水井中的虹吸装置将雨水排放出去。
实施计划步骤：1.调研和分析：了解城市的雨水排放情况，确定系统的实施地点和规模。
2.设计和建造：根据实施地点和规模，设计系统的管道布局和排水井的位置，并进行建造。
3.安装和调试：安装系统的各个部件，并进行调试和测试，确保系统正常运行。
4.运行和维护：系统正式投入使用后，进行日常的运行和维护工作，保证系统的正常运行。
适用范围：虹吸式雨水排水系统适用于城市道路、建筑物、公园等需要排放大量雨水的地方。
特别适用于雨水排放需求较大、传统排水系统无法满足的场所。
创新要点：虹吸式雨水排水系统的创新之处在于利用虹吸原理，将雨水从低处吸引到高处，无需额外的能源消耗。
同时，系统的管道布局和排水井的位置可以根据实际情况进行调整，提高系统的灵活性和适应性。
预期效果：虹吸式雨水排水系统的预期效果包括：1.提高雨水排放效率：通过虹吸原理，提高雨水排放的效率和速度，减少排水时间。
2.减少城市内涝现象：有效排放大量雨水，减少城市内涝的发生。
3.减少排水管道堵塞：通过虹吸式排水，减少排水管道的堵塞问题。
达到收益：虹吸式雨水排水系统的实施可以带来以下收益：1.提高城市排水能力，减少城市内涝现象，提高城市的抗洪能力。
第1篇一、工程概况1. 工程名称：某住宅小区虹吸式雨水斗施工工程2. 工程地点：某住宅小区3. 工程规模：本工程共需施工虹吸式雨水斗1000套4. 工程周期：60天二、施工准备1. 施工人员：本工程由具备相关资质的施工队伍负责，施工人员需具备丰富的虹吸式雨水斗施工经验。
2. 施工材料：本工程所需材料包括虹吸式雨水斗、雨水管、连接管、检查井、排水管道等，材料需符合国家标准，并由专业供应商提供。
3. 施工设备：本工程所需设备包括切割机、电焊机、钻机、水平仪、卷尺等，设备需保证完好、性能稳定。
4. 施工图纸：根据设计图纸，结合现场实际情况，编制详细的施工方案。
三、施工工艺1. 施工流程（1）现场勘查：对施工现场进行勘查，了解地形、地貌、地下管线等情况。
（2）材料准备：根据施工图纸，准备所需材料、设备。
（3）施工放样：根据设计图纸，进行施工放样，确定虹吸式雨水斗的位置。
（4）基础处理：对基础进行处理，确保基础平整、坚实。
（5）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗。
（6）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接。
（7）检查井施工：按照设计要求，施工检查井。
（8）排水管道施工：按照设计要求，施工排水管道。
（9）质量检查：对施工质量进行检查，确保符合国家标准。
（10）竣工验收：完成施工后，进行竣工验收。
2. 施工要点（1）施工放样：根据设计图纸，结合现场实际情况，进行施工放样，确保虹吸式雨水斗的位置准确。
（2）基础处理：对基础进行处理，确保基础平整、坚实，避免因基础问题导致虹吸式雨水斗安装不牢固。
（3）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗，确保安装牢固、水平。
（4）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接，确保连接牢固、密封。
（5）检查井施工：按照设计要求，施工检查井，确保检查井位置准确、尺寸符合要求。
（6）排水管道施工：按照设计要求，施工排水管道，确保管道畅通、无渗漏。

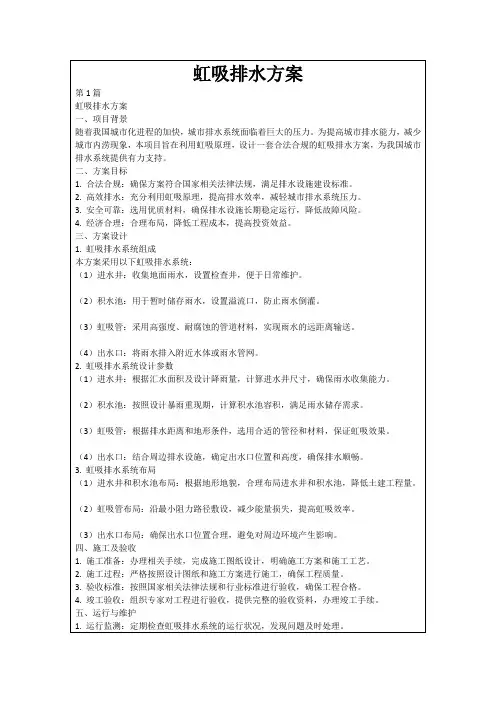

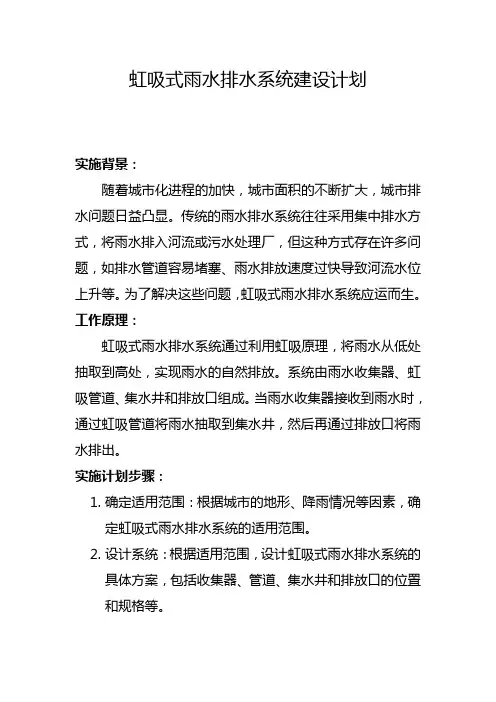

虹吸式雨水排水系统建设计划实施背景：随着城市化进程的加快，城市面积的不断扩大，城市排水问题日益凸显。
传统的雨水排水系统往往采用集中排水方式，将雨水排入河流或污水处理厂，但这种方式存在许多问题，如排水管道容易堵塞、雨水排放速度过快导致河流水位上升等。
为了解决这些问题，虹吸式雨水排水系统应运而生。
工作原理：虹吸式雨水排水系统通过利用虹吸原理，将雨水从低处抽取到高处，实现雨水的自然排放。
系统由雨水收集器、虹吸管道、集水井和排放口组成。
当雨水收集器接收到雨水时，通过虹吸管道将雨水抽取到集水井，然后再通过排放口将雨水排出。
实施计划步骤：1.确定适用范围：根据城市的地形、降雨情况等因素，确定虹吸式雨水排水系统的适用范围。
2.设计系统：根据适用范围，设计虹吸式雨水排水系统的具体方案，包括收集器、管道、集水井和排放口的位置和规格等。
3.安装设备：根据设计方案，安装雨水收集器、虹吸管道、集水井和排放口等设备。
4.进行试运行：完成设备安装后，进行试运行，检查系统的工作状态和效果。
5.调整改进：根据试运行结果，对系统进行调整和改进，确保系统的正常运行和效果。
适用范围：虹吸式雨水排水系统适用于城市道路、广场、停车场等开放空间的雨水排水。
特别适用于地势较高的地区，能够充分利用地势差，实现雨水的自然排放。
创新要点：虹吸式雨水排水系统的创新点在于利用虹吸原理，实现雨水的自然排放，避免了传统排水系统的一些问题。
同时，该系统还可以与其他雨水利用设施相结合，例如雨水花园、雨水收集池等，实现雨水的综合利用。
预期效果：虹吸式雨水排水系统的预期效果包括：1.提高排水效率：通过虹吸原理，实现雨水的自然排放，提高排水效率。
2.减少排水管道堵塞：由于系统采用虹吸原理，排水管道不易堵塞。
3.降低河流水位上升：传统排水系统排水速度较快，容易导致河流水位上升，而虹吸式雨水排水系统可以实现雨水的缓慢排放，降低河流水位上升的风险。
达到收益：虹吸式雨水排水系统的实施可以带来以下收益：1.提高城市排水能力，减少城市内涝的发生。
虹吸雨水系统施工方案1. 简介虹吸雨水系统是一种有效的雨水收集系统，利用虹吸原理将雨水从建筑物屋顶收集并储存起来供后续再利用。
本文档将介绍虹吸雨水系统的施工方案，包括系统设计、施工步骤和注意事项等。
2. 系统设计2.1 雨水收集面积计算首先需要确定需要收集雨水的面积。
根据建筑物的屋顶面积和降雨量数据，可以计算出每次雨水收集的最大量。
根据预期使用雨水的需求，可以确定合适的收集面积。
2.2 雨水储存容量计算根据每次雨水收集的最大量和雨水的使用需求，可以计算出雨水储存容量。
通常使用水箱或地下贮水池作为储存设施。
2.3 系统布局设计根据建筑物的屋顶形状和周围环境，设计虹吸雨水系统的管道布局和连接方式。
确保管道的坡度和直径足够，以保证水流的顺畅。
3. 施工步骤3.1 准备工作清理屋顶和周围的杂物，确保施工区域清洁。
准备好所需的施工工具和材料，如水管、水箱、接头等。
3.2 安装雨水收集设备将雨水收集设备，如雨水口和过滤器安装在建筑物的屋顶上。
确保设备安装稳固并与屋顶密封，以防止水漏。
3.3 安装虹吸管道根据系统布局设计，安装虹吸管道。
确保管道的连接牢固，无泄漏。
通过合适的坡度和直径，确保水流能够顺畅地流动。
3.4 安装雨水储存设施根据系统设计的雨水储存容量，选择合适的水箱或地下贮水池，并进行安装。
确保储存设施的连接牢固，并与虹吸管道连接。
3.5 完善系统配套设施安装水泵、管道阀门、水表等配套设施，以便后续使用和管理。
确保这些设施与虹吸管道和雨水储存设施连接良好。
4. 注意事项在施工虹吸雨水系统时，需要注意以下事项：•施工过程中确保安全，遵守相关的安全规定和操作规程；•使用符合标准的材料和施工工具，确保系统的质量和使用寿命；•追求设计的合理性和经济性，确保系统的高效性；•定期检查和维护系统，确保各个部件的正常运行；•虹吸雨水系统施工需要专业人士进行，确保施工质量和系统的性能。
5. 结论虹吸雨水系统施工方案是将虹吸雨水系统成功应用于建筑物的关键。
一、工程概况本项目位于某城市某区域，主要建设内容包括虹吸雨水排水系统的设计、施工和安装。
该系统旨在收集建筑物屋顶雨水，通过虹吸原理将雨水高效、安全地排放至城市雨水管网。
工程范围包括屋顶雨水收集系统、虹吸管道系统、雨水排放系统等。
二、施工准备1. 技术准备（1）组织施工人员学习虹吸雨水排水系统的原理、设计规范、施工工艺及质量控制标准。
（2）熟悉施工现场环境，了解周边建筑物、地下管线等信息。
（3）编制施工组织设计，明确施工顺序、施工方法、质量目标和安全措施。
2. 物资及材料准备（1）材料：HDPE管材、管件、雨水斗、连接件、支架、阀门等。
（2）设备：切割机、电焊机、水平尺、卷尺、游标卡尺、扳手、起子、锉刀、木榔头等。
3. 劳动力准备（1）组织施工队伍，明确各工种人员配置。
（2）进行岗前培训，提高施工人员技能水平。
三、施工安排1. 施工顺序（1）屋顶雨水收集系统施工。
（2）虹吸管道系统施工。
（3）雨水排放系统施工。
2. 施工机械设备安排（1）切割机、电焊机、水平尺、卷尺、游标卡尺等用于管道切割、焊接、测量等工作。
（2）扳手、起子、锉刀、木榔头等用于管道连接、固定等工作。
四、施工方法及技术措施1. 屋顶雨水收集系统施工（1）根据设计图纸，确定雨水收集区域，并设置雨水斗。
（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。
（3）在管道安装过程中，注意管道坡度，确保排水畅通。
2. 虹吸管道系统施工（1）根据设计图纸，确定虹吸管道走向，并设置虹吸装置。
（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。
（3）在管道安装过程中，注意管道坡度，确保虹吸效果。
3. 雨水排放系统施工（1）根据设计图纸，确定雨水排放管道走向，并设置检查井。
（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。
（3）在管道安装过程中，注意管道坡度，确保排水畅通。
五、质量目标及质量保证措施1. 质量指标（1）管道安装质量达到设计要求。

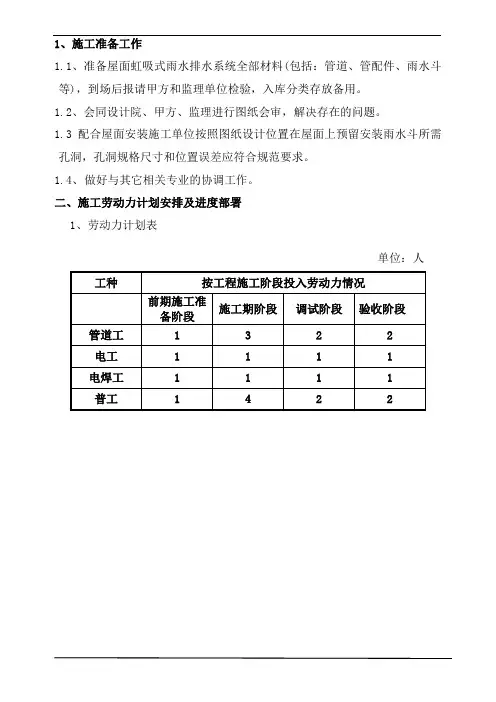

1、施工准备工作1.1、准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。
1.2、会同设计院、甲方、监理进行图纸会审，解决存在的问题。
1.3配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。
1.4、做好与其它相关专业的协调工作。
二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3、根据本工程各项工作进度计划，施工工期定为20日历天。
三、拟投入的主要施工机械设备表四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻“防排结合”的理念。
2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。
五、工程施工技术方案1、工艺流程和技术措施1.1系统安装工艺流程1.2技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。
②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。
③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。
④、按先装大管径干管、立管，后装小管径支管的原则。
⑤、配合实际施工要求，分段进行施工、试压和接驳。
保证施工质量和施工时间。
⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。
⑦、做好材料检验，确保材料及其配件符合要求。
2、虹吸式雨水斗的安装⏹雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。
⏹管道检查口（见右图）安装在压力流排水立管下端,彻底解决了系统管网平时难以维护的问题。
该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。
●HDPE管道安装HDPE(高密度聚乙烯)管本身具有良好的抗震性能，但其材质柔软：① HDPE管管道支架最大间距（表一）管径(mm）110 125 160 200 250水平管（m）1.10 1.25 1.60 2.00 2.50立管（m） 1.65 1.87 2.4 3.0 3.75②消能悬吊固定系统（简称二次悬吊系统）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的。
虹吸雨水施工方案虹吸雨水是一种常见的雨水收集和利用的方法，通过利用大气压的原理，将雨水从地面上抽取到储存容器中。
下面是一份虹吸雨水施工方案的详细介绍。
一、施工准备1. 选择合适的收集点：选取地势较低的区域作为收集点，确保雨水能够自然流入集水设备。
2. 清除阻碍物：清除收集点周围的任何堵塞物，确保水流畅通。
3. 安装滤网：在收集点上方安装滤网，阻止杂物进入集水设备，保证雨水的清洁度。
二、施工步骤1. 安装集水设备：将集水设备（如水桶、管道等）安装在收集点下方的低洼区域，确保其位置稳固且与收集点相连通。
2. 连接排水系统：将集水设备与排水系统连接起来，确保虹吸效果的正常运作。
3. 安装排水管道：安装排水管道，确保雨水能够顺利流入储存容器中。
4. 安装水泵：在排水管道上安装水泵，增加虹吸雨水的抽取效率，确保连续供水。
5. 安装储存容器：选择适当大小和材质的储存容器（如水池、水箱等），将其安装在合适的位置上，确保能够储存足够的雨水。
6. 连接灌溉系统：将储存容器与灌溉系统连接起来，确保虹吸雨水能够用于植物的浇灌或其他用途。
7. 进行试运行：在安装完成后，进行系统的试运行，确保虹吸雨水的正常抽取和储存。
三、施工注意事项1. 确保施工过程中的安全：在施工过程中，应注意安全，防止因施工不慎造成事故。
2. 注意材料的选择：选择质量可靠的材料进行施工，确保系统的长期稳定运行。
3. 防止堵塞：定期清洁收集点和排水系统，防止杂物堵塞排水管道。
4. 定期维护：定期对虹吸雨水系统进行维护和检查，确保其正常运行。
5. 合理利用雨水：在使用虹吸雨水时，应适度控制用水量，合理利用雨水资源。
四、施工效果评估1. 虹吸效果：通过监测虹吸雨水系统的抽取效果，评估其抽取雨水的能力。
2. 储存效果：通过监测储存容器中的雨水量，评估虹吸雨水系统的储存效果。
3. 利用效果：通过测量虹吸雨水系统供给的水量和使用的水量，评估其利用效果。
通过以上方案，可以有效地利用雨水资源，减少对自来水的依赖，实现资源的可持续利用。
、一、简介长久以来，人们对于传统的屋顶雨水排放的认识仅限于那些悬挂在房屋外深褐色的铸铁管，而过去的建筑发展水平，相对于面积较小的屋顶来说，似乎传统的带有一定坡度的，气水混流的，重力流屋顶雨水排水方式已能应付一般的场合中。
但随着近几十年里，科学技术的迅猛发展，建筑业也同样面临着一场从观念技术到材料的大变革。
人们对建筑的实用性，美观性，科学性提出了新的要求，出现了一些大面积的平屋顶，各式各样形状及材料的屋顶。
十分明显的是，屋面雨水排水系统技术也急待有一个更行之有效更具先进性的工艺系统的出现以跟整个大环境相协调。
二、传统的屋面重力流排水方式传统的屋面重力流排水原理是基于利用屋面结构上的坡度，水自然流入屋面上的雨水斗，然后水以汽水混合的状态依靠重力作用顺着立管而下。
整个系统的水力计算依靠人工手算为主，又由于是汽水混合流，所以管径计算都放大。
同时由于屋顶排水本身要求具有一定的坡度，受屋顶结构的限制，如要有效的排水，需增加雨水斗及相应的排水立管，这些大量的立管最后汇集起来，排入城市雨水管网。
在中国，传统的屋面雨水排放系统采用铸铁管，白铁皮，水泥石棉管。
雨水斗采用65型及79型，整个安装过程都采用人力为主。
总之，传统的重力流排水方式耗材，耗力，地下开挖范围大，极不方便。
三、虹吸式屋顶雨水排放系统虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。
在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。
四、吉博力虹吸式（Pluvia）雨水排放系统吉博力（Geberit）公司是一家具有百年历史专业生产虹吸式屋顶雨水排放系统及各类卫生设备的瑞士公司。
产品以其领先性和可靠性享誉全球并得到多家国际性机构的认可（SQS.SKZ.BBA）。
吉博力公司经过近半个多世纪的研究和实践，不断完善的，具广泛适应性和可靠性的专业产品。
吉博力虹吸式（Pluvia）屋顶雨水排放系统一般是由雨水斗，HDPE（高密度聚乙烯管），管配件，专业的管道固定装置组成。
更为重要的是，吉博力公司训练不素的工程师还为客户提供从设计到安装的整套技术服务。
吉博力虹吸式雨水排放系统形成条件：1．特殊设计的，能实行汽水分离的雨水斗。
2．雨水斗周围不能有任何垃圾，杂物，以免阻塞雨水斗。
3．专业精确的电脑程序化水力计算，以期达到整个系统运行的合理，经济。
4．平屋顶至少布置1－2个紧急溢流口，带檐沟的屋顶每边都需布置紧急溢流口。
雨水斗吉博力标准屋顶雨水斗有三种：第一种与56mm套管组合的最大排水量为6升/秒，第二种与75mm套管组合的最大排水量为12升/秒，第三种与90mm套管组合的最大排水量为25升/秒。
一般来说，雨水斗的设计是整个虹吸系统的关键所在，吉博力公司的专家对此不断推陈出新，目前已向市场推出了最新的第7系列产品，新产品的稳流性更好，泄水量更大，并且它的最大优点在于对于不同功能及材料的屋顶系统，产品具有广泛的适用性。
换句话说，一种雨水斗通过于相应的配件组合就能适合不同的屋顶，例如：混凝土屋顶，金属屋顶，木屋顶，考虑人行走或绿化的屋顶，屋面不平呈梯形结构的屋顶等。
左图为一标准型的雨水斗，它是由雨水斗底座（PP材料），碟片（ASA），格栅顶盖(PP)组成。
另外根据需要可提供通用型的绝缘底座，固定件，法兰片，焊接片，防火保护帽，微型加热电圈等配件。
所有的产品和配件安装方便，保养维修简单。
雨水斗的技术安装要求：1．吉博力雨水斗安装离墙至少1.0米。
2．雨水斗之间的距离不能大于20米。
3．平屋顶上如果是砂砾层的，在雨水斗格栅顶盖周围的砂砾厚度不能大于60mm，最小粒径必须为15mm.4. 如果雨水斗是安装在檐沟内，且采用焊接件的话，檐沟的宽度至少是350mm，檐沟内雨水斗安装开口为270mm x 270mm至290mm x 290mm。
5. 如果雨水管是安装在混凝土屋顶面层内，那么屋顶至少有160mm厚。
6. 断面呈连续梯形的屋面雨水斗开口，为安装固定件，尺寸必须是280mm x 280mm，如果开口大于300mm x300mm，屋顶则需加固。
7. 如果屋顶是混凝土的，雨水斗下连的雨水管管径至少是35mm (用电焊管箍连接件连接)，与此对应的屋顶厚度是180mm至190mm。
8. 带隔离层的屋顶隔离层厚度至少40mm。
如果隔离层厚于180mm，雨水斗的底座必需延伸至能与管径56mm 的连接管相连的恰当长度。
9. 值得注意的是，根据不同的屋顶结构，吉博力延伸斗的安装，配备有不同的安装指南。
雨水管道及配件吉博力虹吸式(Pluvia)雨水排放系统的管材及配件，采用HDPE(高密度聚乙烯)管，管子的公称直径从40mm至315mm，单位长度为5米，管子密度在955kg/m3以上，比水还轻。
管配件除了通常的束节、检查口短管、450、900、881/20的弯头外，还提供伸缩管接头、防火套管、管卡、防水套管等。
它的显著优点在于：1. 在外荷载作用下，管材不会破裂。
能抵抗压力冲击，减少水锤冲击破坏。
2. 管子可根据需要，采用不同的连接方法----对焊、电焊管箍连接、法兰连接、螺纹连接、伸缩管接头HDPE管还可和钢管、铸铁管、陶管等连接。
管子连接方便、灵活，配有专门的电焊机。
下图左为一中型焊接机，右图为一通用型的焊接机。
3. 吉博力HDPE管是在热力条件下生产的，材料本身的张力在制造过程中已消减，所以成品以后可能产生的尺寸微变不会有任何危害。
4. 防腐能力极强，不受各种酸、碱、盐所引起的电化学反应的影响。
5. HDPE管比金属管更耐磨损。
6. HDPE管抗极端温度在– 400c -- 1000c.7. 管子重量轻，施工方便，安装工效大大提高。
HDPE管作为一种新型的节能管材，从我国目前建筑行业住宅产业化，设计标准化，材料集约化，建筑生产施工工厂化，管理科学化的发展趋势来看，是有很大的发展潜力。
从我国的经济增长来看，新型材料已列入我国下一轮支柱产业。
根据上海市建委(0868)号文件，将限制铸铁管、白铁管在建筑工程中应用，大力发展塑料管的使用。
PVC和HDPE的比较：1. PVC管道及配件的连接或者用胶粘剂或者用伸缩节，承插接头等。
HDPE管连接采用电焊管箍连接、密封圈承插套及螺纹连接等。
2. 一般PVC管温度适应范围比HDPE管小。
吉博力HDPE管温度适应范围可达零下300c到1000c。
由于吉博力HDPE管及配件呈黑色，所以能有效防止阳光中的紫外线对管子的影响。
而且足够的管壁厚度使得密封圈承插套接口能抗1000c的温度。
3.吉博力HDPE管及配件具有通用性，能进行预制安装，但PVC管预制安装是不可能的。
4. PVC管在燃烧时会发出有害的烟气，只要很少量的PVC燃烧废气就足以破坏机器及办公用品。
而HDPE管在燃烧中不会产生有害气体。
5. 一般PVC管及配件相对来说抗外力能力较低，当管道经过建筑物伸缩缝时会产生裂缝。
6. 根据瑞士国家环境、森林、乡村组织(BUWAL)，公布的数据显示，从环保角度来看，HDPE管从生产到最终处理的过程中对环境的影响是很小。
如下表：注：以上统计数据以每米管材对环境造成负担的UP值计算管道固定装置吉博力虹吸式(Pluvia)雨水管道系统的固定装置包括与管道平行的方形钢导轨，管道与方形钢导轨间的连接管卡(根据不同的管径，每隔0.8至1.6米布置管卡)，用于固定钢导轨的吊架及镀锌角钢，吊架每隔2.5米安装。
由于布置了与管道平行的方形导轨，所以整个系统的热胀冷缩引起的变化能自行传输给方形导轨，并且整个管道的固定装置安装方便、牢固。
只要很简单的工具就可以进行。
吉博力HDPE管防火阻燃圈此产品根据建筑物防火规范设计，按照相应的墙体、楼板、屋顶的厚度、材料及防火要求，把产品划分为不同的产品等级。
防火阻燃圈外部为不锈钢，内部配有消音隔离层。
由于产品设计简单，所以它与HDPE管及墙体、屋顶、楼板的连接方便、牢固，能有效地阻止烟雾、火焰的通过。
防管道热涨冷缩的装置从物理学的角度来理解：任何材料都会遇热膨胀，遇冷收缩。
吉博力HDPE的伸缩系数为0.2mm/m.k，即△t50O0=10mm/m。
吉博力公司的专家们主要分别从两个角度考虑消除热胀冷缩对管道的影响。
一方面，怎样去顺应这个变化。
另一方面怎样去消除这个影响。
按照不同的安装情况，通过计算，采用不同的方法。
下图左一、二图为顺应这个变化采用的管段自行校正“腿”、伸缩管接头。
下图左三、四图为消除这个影响而借助的固定管卡、埋于地下的管道配件。
五．吉博力虹吸式(Pluvia)雨水排放系统与重力排水系统的连接如左图，主要有三种：(a) 图表示在连接前先在垂直管上扩大管径；(b) 图表示在进入地下埋管第一个人孔前管道改变方向时扩大管径。
(c) 图表示在管首与排水窨井交汇时, 使用与窨井连接的变径弯头，提取中止虹吸作用。
六．吉博力虹吸式(Pluvia)雨水排放系统水力计算及软件配置除了雨水斗的设计外，精确的水力计算是雨水系统获得虹吸作用的要素。
吉博力虹吸水力计算借助于电脑得以在短时间内绘制出系统示意图及水力计算表。
节省了大量的时间。
软件的基本原理是基于：1．管道摩阻，流量，流速，管径水力计算图。
2．公式：△PR =HT -∑(R×LA)PK=HK-∑(R×LA)△PR ----压力余量 (mWC)PK ---- 该点虹吸值 (mWC )HT --- Pluvia雨水口顶面至系统出口的高度差(m)R -----管道摩阻(mWC/m )LA ------- 管道实际管长(m)HK ------Pluvia雨水口顶面至系统临界点之间的高度差(m)软件计算最后的校核标准为：1. 允许的最大虹吸值为-8mWC2. 压力余量小于等于1 mWC3. 流速至少是1 m/s4. 如果主立管直径小于等于75mm，雨水斗顶面至系统出口的垂直距离为3米。
如果主立管直径大于等于90mm，雨水斗顶面至系统出口的垂直距离为5米。
5. 管段总压力降必须小于雨水斗顶面至系统出口的总高度HT (米)通过以上校核，电脑可不断修正数据，最终达到最佳方案，与此同时电脑可很快列出材料清单，并进一步进行成本预算。
下图为吉博力软件系统绘制计算示意图的过程：第一步计算屋面面积第二步设计暴雨强度第三步降雨总径流量第四步雨水斗数量及布置第五步管道的布置使用DLS计算机软件第六步计算图的设计第七步输入管长及流量第八步管径的计算1.1虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。
随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。
