屋面虹吸式雨水排水系统施工技术模板

虹吸式排水屋面施工方案编制：审核：审批：陕西省某建筑工程公司陕西某矿区办公楼项目部二00八年元月十日一、工作原理虹吸雨水系统工作原理，利用建筑物的高度做为产生虹吸的动力，在工作时管道内部的压力小于外界大气的压力因此形成局部的真空，从而产生虹吸现象，利用虹作用，该套系统可以在不需要坡度的情况下以惊人的速度排清屋面的积水，该系统广泛的应用在各种形式的建筑物。

它由专用雨水斗，管道及管件，固定装置，专业软件和虹吸专用消能井等部分组成。

二、工作过程通过将局部雨水斗底降低，并且增加挡流片防止空气进入，在很小的屋面积水情况下形成虹吸现象，达到12L/S的排量，斗前局部水深办需33㎜就够了。

此种方式能够加速屋面排水系统虹吸现象的形成，控制并降低屋面积水的高度，形成稳定虹吸雨水状态。

三、虹吸式雨水系统应用的优点1、水平管道无需坡度——节省吊顶空间，无需牺牲层高。

2、管道质量轻，可以预制安装——现场施工量大大减少。

3、管道管径很小——节约公共管道井的空间，能够增加更多的可用面积。

4、不用预留安装空间——不占用建筑内部可用空间。

5、管道具有自洁能力。

6、管材采用可回收性环保材料，支持绿色建筑理念。

7、广泛适用于各种用途，各种屋面的建筑物。

8、更少的雨水斗和立管，一根立管可带10个雨水斗，雨水斗江水面积大。

9、相对重力式雨水系统排水效率更高，屋面的雨水荷载被控制在很小的范围内。

四、施工工艺预制管材——定型安装（如下图所示）安装特点：1、装配快2、更少的紧固点3、系统所有的震动及管道应力均由紧固系统吸收，对建筑结构无任何影响。

4、适合预制5、导向管卡及锚固管卡配合适用。

（虹吸）流雨水排水系统施工技术一：虹吸雨水系统概况本工程裙房屋面部分采用压力（虹吸）流雨水排水系统，雨水管道系统的设计重现期取10年，雨水管道系统与溢流设施的总排水能力按不小于50年重现期的雨水量进行设计；裙房屋面共分为4个汇水区域，共设计有7组雨水排水系统，沿排水立管至地下一层排至室外雨水检查井；虹吸雨水斗采用钢屋面天沟专用B 型不锈钢虹吸雨水斗，氩弧焊连接；雨水管道选用内涂塑焊接钢管，沟槽连接。

二、特点、难点分析及主要施工方法2.1 金属天沟开孔金属天沟开孔洞为圆形，其开洞尺寸规定如下：因天沟金属板厚度较薄，使用普通电焊切割将导致天沟金属板变形，从而改变天沟坡度，影响排水。

且天沟内空间狭小，对操作工具尺寸大小及操作人员水平都有一定限制及要求，另外开孔尺寸要求为圆形，误差允许范围也较小，故选用手锯切割方式，操作灵活，且作业产生温度较低不会使天沟金属板变形。

2.2 雨水斗安装：本工程设计采用的B型雨水斗，专用于金属屋面天沟里，雨水斗与金属天沟连接方式为氩弧焊接（组图1）与以往普通虹吸雨水斗压环连接方式不同（组图2）；焊接连接方式使用寿命长，连接自然，排水效果也会更好。

2.2．1要点及难点阐述：1、不锈钢金属天沟板以及不锈钢雨水斗擘厚都较薄，与普通不锈钢板尺寸相差悬殊，因较薄钢板容易变形，且天沟操作空间小，焊口尺寸要求精度又较高，故在焊接过程实现很好的融合和规范的连接存在一定难度。

2、不锈钢的导热性差，使钢板容易塌陷，出现漏焊、不完全焊以及焊漏现象。

3、钨极氩弧焊接是一种明弧焊，电弧稳定，热量比较集中，在惰性气体保护下．焊接熔池纯净，焊缝质量较好。

但是在焊接不锈钢．特别是奥氏体不锈钢时，焊缝背面需要进行保护，否则将产生严重的氧化，影响焊缝成形和焊缝质量。

为此需采取如下焊接工艺措施。

1)、焊接接头采用插入式组对，可增加钢板的厚度，采用角焊缝接头形式。

2)、为防止钢板的塌陷，并使焊缝背面得到保护，采用分段断续焊接．同时要及时进行水冷。

虹吸雨水施工工艺【篇一：虹吸雨水施工方案】********工程虹吸式屋面雨水排放系统施工方案编制单位：**********编制时间：2009年4月22日编制人：审批人：审核人：目录一、编制依据 (1)二、工程概况 (2)三、施工准备 (3)四、主要施工工艺及系统安装方法 (10)五、安全保障措施 (12)六、质量管理措施 (14)一、编制依据1、合同文件2、招投标图**************虹吸式屋面雨水排放系统图纸以及厂家的深化设计图纸。

3、主要规范、标准《建筑给水排水设计规范》 gb50015-2003《虹吸式屋面雨水排水系统应用技术规程》cecs183-2005 《流体输送用不锈钢焊接钢管》 gbt12771-2000《建筑给水排水及采暖工程施工质量验收规范》gb50242-2002《建筑给水薄壁不锈钢管管道工程技术规程》 cecs153-2003 《工业金属管道工程施工及验收规范》gb50235-97《高层民用建筑设计防火规范》gb50045-95（2001版）《建筑设计防火规范》 gbj 16-87（2001版）《全国民用建筑工程设计技术措施－给水排水》 2003《建筑安装工程焊接实用手册》4、其他4.1工程总体施工进度计划。

4.2 钢结构专业的施工进度计划。

4.3 现场勘查的施工情况。

二、工程概况工程名称：**************虹吸式屋面雨水排放系统工程地点：位于********本工程特点：*************建筑基本情况介绍本工程虹吸式屋面雨水排水基本概况：1、设计基本参数：设计重现期p=50年 q5=0.0739l/s.m22、由于本工程屋面虹吸雨水排放系统设计重现期取值为50年，其排水能力不低于国家规范《建筑给水排水设计规范gb50015-2003》所要求的屋面雨水排水系统和溢流口或溢流系统的总排水能力，故本工程屋面不设溢流口或溢流系统。

3、虹吸式屋面雨水排水汇水计算：屋面总汇水面积s=37880m2，系统总数24个；雨水斗数量：yg50a 9个 yg80a 76个 yg100a 13个。

屋面虹吸式排水施工方案为了确保建筑物屋面的排水系统能够高效、稳定地运行，需要合理地规划和施工排水系统。

本文将介绍一种有效的屋面虹吸式排水施工方案。

1. 系统构成屋面虹吸式排水系统主要由排水管道、排水口、过滤器及水嘴等组成。

排水管道要求直线，可以采用PVC或铸铁材质。

排水口需能快速吸附积水，并防止异物进入，常用的有金属排水口和型材排水口。

过滤器可有效地净化水质。

水嘴的位置要合理，以便留下一定量的水供使用。

2. 施工步骤施工前应进行仔细而全面的设计，确定排水涵洞及其位置，并按照实际情况安排水嘴的数量和位置。

具体施工步骤如下：（1）测量并划线：在屋面上测量出排水涵洞的位置，然后在屋面上划线。

（2）开孔：根据测量结果，在屋面上开出合适大小的孔洞。

（3）安装水嘴：在孔洞周围安装水嘴。

（4）安装排水口：在孔洞处安装排水口。

（5）安装排水管道和过滤器：将排水管道与排水口连接，然后安装过滤器。

（6）测试：在施工完成后，必须对排水系统进行测试，确保其能够正常工作。

3. 注意事项在施工过程中要注意以下事项：（1）确保排水涵洞的位置正确。

（2）保证水嘴的数量和位置合理。

（3）排水口要紧贴屋面，并选用质量可靠的材料。

（4）排水管道要选用质量可靠、经久耐用的材料。

（5）过滤器需要在日常维护中进行清洗，以保证其正常工作。

屋面虹吸式排水施工方案适用于建筑物的屋面排水系统，具有排水速度快、水流稳定、排水效率高等优点，值得推广。

施工前需合理规划，遵守施工流程，以确保系统能够长期稳定、高效地运行。

·将加热工具放在两连接面之间。使对接焊机上的管材靠近加热工具并施加一定的压力，直到融化形成沿管材整个外圆周平滑对称的翻边为止。
·加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。
热熔焊接工艺流程：
电熔连接应符合下列规定：
·电熔焊接机具与电熔管件应在正确连通，连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定，根据使用的电压和电流强度及电源特性提供相应的电保护措施。
第一套方案
一、施工准备工作
1.准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。
2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。
3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。
1、特点
1.1设计特点
1.1.1虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。
1.1.2虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。
1.2.3由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。
2、适用范围
压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。

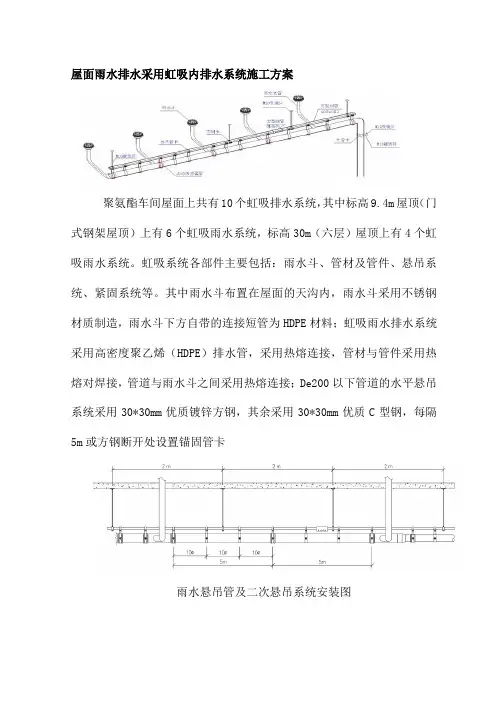

屋面雨水排水采用虹吸内排水系统施工方案聚氨酯车间屋面上共有10个虹吸排水系统，其中标高9.4m屋顶（门式钢架屋顶）上有6个虹吸雨水系统，标高30m（六层）屋顶上有4个虹吸雨水系统。

虹吸系统各部件主要包括：雨水斗、管材及管件、悬吊系统、紧固系统等。

其中雨水斗布置在屋面的天沟内，雨水斗采用不锈钢材质制造，雨水斗下方自带的连接短管为HDPE材料；虹吸雨水排水系统采用高密度聚乙烯（HDPE）排水管，采用热熔连接，管材与管件采用热熔对焊接，管道与雨水斗之间采用热熔连接；De200以下管道的水平悬吊系统采用30*30mm优质镀锌方钢，其余采用30*30mm优质C型钢，每隔5m或方钢断开处设置锚固管卡雨水悬吊管及二次悬吊系统安装图1、工艺流程2、主要施工方法2.1、雨水斗安装要求2.1.1、设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。

2.1.2、设于钢屋面，天沟或檐沟内的雨水斗，可在预制厂预留洞或在安装现场开洞安装。

2.1.3、钢制雨水斗与钢屋面，天沟或檐沟采用焊接连接时，焊缝应光滑平整，不允许出现断焊现象，表面不应有焊渣，焊疤。

2.1.4、雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。

2.1.5、多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。

雨水斗宜在主管两侧均匀布置。

同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。

2.1.6雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。

⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。

⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。

⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。

⑸通知土建进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。

⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。

有可见杂质。
（） 道 支 、 、 架 的安 装 ， 符合 下 ２管 吊 托 应 列规 定 ： １ 位 置 正 确 ， 设应 平 整 牢 固 ： ） 埋 ２ 固定 支架 与 管 道 接 触 紧 密 ，固 定 牢 ）
靠 ， 用 金 属 制 作 的 管 道 支 架 ， 管 道 与 支 采 在 架 间加 衬 非金 属 垫 ： ３ 滑 动 支架 灵 活 ，滑 托 与滑 槽 两 侧 间 ） 留３５ ￣ 的 间 隙 ， 向移 动 量 要 符 合 设 计 ｍｍ 纵
（ ） 材 和 管件 的 内 外 壁 应 光 滑 平 整 ， ４ 管 无 气 泡 、 口 、 纹 、 孔 、 皮 、 陷 、 刺 裂 裂 砂 脱 凹 毛 和 明显 的 痕 纹 ； 壁 颜 色 一致 ， 色 泽不 均 、 管 无 严 重 缩 形和 分 解 变 色线 。 材 和 管件 不 应 含 管
高 处 碰接 时采 用 电 焊 管箍 连 接 法 。 箍 管
在 通 电加 热 后 ， 熔 收 缩 区 提 供 了 焊 接 所 需 热 的压 力 ， 接 时管 箍 的 中部 和 外 部 不 会 被 熔 焊 融 。焊 接 时 要 求 用 磨砂 纸去 除 管 头 氧 化 层 、 清 除 管 箍 内油 脂 。 电焊 接 时 要 确保 管 头 的 通 插 入 深度 和直 线 度 。 ５ 管 道 穿 楼 面 做 法 。 道 穿 过楼 面 要 加 １ 管 装 套 管 。套 管 内 径 要 比 立 管 外 径 大 ２ ｌ， ０ｎｎ ｌ 套管 与管 道 间 填 充 难 燃 Ｂ 级 以 上 隔 声 阻燃 ｌ 材料 （ ３ 。 图 ） ６ ）为 了 及 时 解 除 出 口处 虹 吸 作 用 ， 降 低排 出 口 的流 速 ，减 小 对 管 道 井 的 冲 刷 力 ， 可 增 大排 出 管 的 规格 （ ４ 。 图 ）

虹吸式屋面雨水排水系统施工工法虹吸式屋面雨水排水系统施工工法一、前言随着城市化进程的加快，屋面雨水排水成为城市建设中的重要问题。

传统的屋面排水系统存在排水能力不足、易堵塞、维护困难等问题。

虹吸式屋面雨水排水系统作为一种新型的排水系统，具有排水能力强、阻力小、维护简便等优势。

本文将介绍虹吸式屋面雨水排水系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点虹吸式屋面雨水排水系统具有以下几个特点：1）排水能力强：采用虹吸原理，排水速度快，能够有效排除大量雨水。

2）阻力小：采用管道梯级布置和设计合理的截面形状，减小了水流的阻力，提高了排水效率。

3）维护简便：系统中不需要安装机械设备，减少了维护和修理的难度。

4）节约成本：系统采用模块化设计，减少了施工工艺和工期，降低了施工成本。

三、适应范围虹吸式屋面雨水排水系统适用于各种类型的屋面，包括商业建筑、住宅建筑、工业建筑等。

无论是平屋面还是斜屋面，都可以采用虹吸式排水系统。

四、工艺原理虹吸式屋面雨水排水系统的工艺原理基于虹吸原理和自然重力，通过管道和吸水井的组合，实现快速排水。

施工工法与实际工程之间的联系在于通过合理的布置管道和吸水井的位置、截面设计和管道连接方式，实现雨水顺利排出。

五、施工工艺虹吸式屋面雨水排水系统的施工工艺分为以下几个阶段：1）设计阶段：根据实际需求和建筑结构，确定虹吸式排水系统的布局和设计参数。

2）施工准备：清理屋面、准备施工材料和机具设备。

3）布置管道和井盖：按照设计要求，铺设管道和安装井盖。

4）连接管道：采用密封连接或焊接方式连接管道。

5）安装吸水井：根据设计要求，安装吸水井，确保井底与管道相连接。

6）检验系统：进行系统测试，确保排水顺畅。

7）收尾工作：清理施工现场，进行维修保养。

六、劳动组织虹吸式屋面雨水排水系统的施工涉及到多个工种，包括项目经理、施工队长、水工、电工等。

大屋面虹吸雨水排水系统技术摘要：A380机库工程，屋面面积约40000㎡，雨水排水系统采用虹吸排水系统，本文就虹吸排水系统采用、设计与施工进行了阐述，总结了虹吸排水系统的设计与施工经验，为虹吸排水系统的进一步推广使用积累了经验。

关键词：屋面排水虹吸排水1.工程概况A380机库是目前亚洲最大的机库，是某机场航站楼的配套工程。

机库从2006年起兴建，总建筑面积超过64285万平方米，可容纳6架A380同时维修。

整个屋面设置了3道南北向通长的天沟，分成了3个大的汇水分区，共采用了232个雨水斗。

单条天沟长约353m，内设置有四套虹吸系统，屋面总汇水面积约为40832㎡。

2.工程特点、难点2.1机库屋面面积大，总汇水面积大本工程屋面总汇水面积约为40832㎡，屋面分为3个大的汇水分区，屋面总汇水量和各分区汇水量都较大。

2.2管道地面安装，网架提升过程中的变形问题A380机库的虹吸雨水悬吊管是在地面上安装完成之后随屋面网架一起吊装就位的，因此存在管道随着网架下饶的变形问题，须防止产生倒坡。

2.3工程工期紧，主管悬吊方式采用下吊式本工程的排水管道系统是在网架屋盖安装完成之后，作提升准备这段时间中完成安装的，因此工期非常紧，为了节省工期，经认真验算，最后采用了主管下吊式悬吊。

2.4虹吸排水系统由于虹吸作用管道产生振动作用虹吸排水系统由于虹吸作用，管内水流速较高，对管壁有较好的冲刷洁净作用，但同时会在管道产生一定的冲击振动力，在设计和施工中要特别注意，尤其是管接头。

3.设计方案3.1系统原理及形成的图解说明3.1.1虹吸屋面雨水排水系统是在满流条件下利用伯诺里方程式，通过周密的水力计算，充分利用屋面和地面的高差产生能量形成虹吸作用，快速将屋面雨水排至室外。

3.1.2虹吸雨水斗是系统组成的关键部件，独特设计的虹吸雨水斗带有反涡流装置在设计条件下，进水漩涡被破坏，进入系统的雨水在设计条件下呈现水满流状态。

3.1.3屋面雨水汇集，在系统管道内形成虹吸的几种流态图解如下：3.1.4 虹吸屋面雨水排放系统的技术优势：⑴悬吊管接入的雨水斗数量增多，在满水力计算要求下，接入的雨水斗数量不受限制，从而减少了立管的数量。

虹吸式屋面雨水排水系统技术规程嘿，朋友们！今天咱来聊聊虹吸式屋面雨水排水系统这玩意儿。

你说这虹吸式屋面雨水排水系统啊，就好比是房子的超级卫士！它的任务呢，就是把雨水快快地排走，不让房子被水淹咯。

想象一下，要是没有它，那下雨天屋顶不就成了小水塘啦，多吓人呀！
这虹吸式排水系统可神奇了呢！它就像个聪明的小精灵，知道怎么把雨水乖乖地引到该去的地方。

它利用那神奇的虹吸原理，让雨水像坐滑梯一样“唰”地就流走了。

咱在安装这虹吸式屋面雨水排水系统的时候可得注意了哈！管子得接得严丝合缝的，不能有一点儿马虎。

不然到时候雨水到处乱跑，那可就糟糕啦！而且呀，那些个管件啥的也都得挑质量好的，可不能贪小便宜买些不靠谱的。

这就好比你要去打仗，不得给自己选把好武器呀！
还有哦，平时也得好好照顾这个系统。

定期去检查检查，看看有没有啥毛病。

就像咱人还得定期体检呢，这系统也需要呀！要是发现有啥小问题，赶紧解决，可别等问题变大了才着急。

这虹吸式屋面雨水排水系统给咱带来的好处可多了去了。

它排水速度快呀，能让咱的房子少受雨水的侵扰。

而且它还不占太多地方，悄悄地就把工作给干了。

多好呀！
咱再想想，如果没有这虹吸式排水系统，那下雨天咱得多担心呀！屋顶会不会漏水呀，雨水会不会积起来呀。

有了它，咱就可以放心啦，该干嘛干嘛，完全不用担心雨水的问题。

总之呢，虹吸式屋面雨水排水系统可是咱建筑的好帮手，咱可得好好珍惜它、利用它。

让它为咱的房子保驾护航，让咱们的生活更加安心、舒适。

你们说是不是呀？所以呀，可别小瞧了这个小小的排水系统，它的作用可大着呢！
原创不易，请尊重原创，谢谢!。

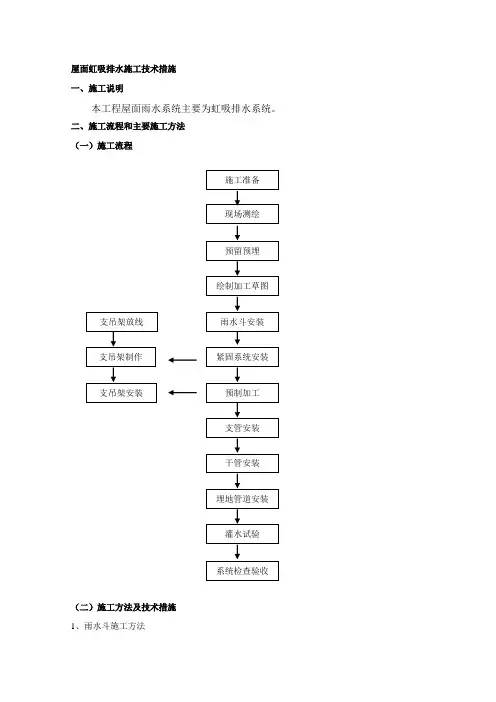

屋面虹吸排水施工技术措施一、施工说明本工程屋面雨水系统主要为虹吸排水系统。

二、施工流程和主要施工方法（一）施工流程（二）施工方法及技术措施1、雨水斗施工方法虹吸式屋面雨水排放系统不同规格的雨水斗，广泛适用于各种材质的建筑屋面，雨水斗安装时的技术要求：（1）雨水斗安装位置距墙至少1米；（2）雨水斗之间的安装距离不能大于20米；（3）平屋顶上如果是砂砾层的，在雨水斗格栅顶盖周围的砂砾厚度不能大于60mm，最小颗粒直径必须大于15mm；（4）如果雨水斗是安装在金属檐沟内，若使用12L/S的雨水斗，檐沟的宽度至少是550 mm，若使用25L/S的雨水斗，檐沟宽度至少是600 mm。

应尽可能地加宽檐沟的宽度；（5）值得注意的是根据不同的屋顶结构，雨水斗的安装，配备有不同的安装指南。

2、紧固系统施工方法紧固系统采用吉博力HDPE管专用紧固系统，本紧固系统为工厂化生产的成品，出厂前已经过热镀锌处理具有良好的防腐性。

除与网架及钢结构的连接外，均不需用电焊连接，只要按照要求进行简单的装配就可以了。

吉博力固定系统所提供的零配件1、方形钢导管2、方形钢导管连接件3、方形钢管骑形卡4、管卡5、固定楔形角钢（三角楔）方钢M10螺杆三角楔方钢连接件管卡方钢骑形卡3、管道系统施工方法（1）对焊连接对焊连接是一种最简单的管道连接方法，它为整个系统的预制安装提供了许多方便有利的前提条件。

HDPE管材用此方法连接时不需其它部件。

无论预制安装是在现场或是在工棚里，在各种环境下都可用此连接法。

以下是完成一个完美的焊接过程所需要的条件：a、保持焊接部位及焊接板的清洁度；b、切断面必须是垂直的90°c、正确的焊接板焊接温度；d、焊接连接过程中保证对管道施加正确的力。

对焊只占据了很小的断面空间，焊接边缘不会干扰管道，事实上管道内部横截面没有任何变化。

焊接分布面是十分复杂的组合在一个很小的面层上，所以它不浪费丝毫的管材。

通过对焊连接法，管子长度和管件连接处都得到充分利用。

屋面虹吸雨水排水系统施工方案一、施工前准备1.确定屋面虹吸雨水排水系统的布置位置和沟槽线路，并绘制详细的施工平面图。

2.充分了解现场环境和地形地势，确定排水口的位置和数量，并与设计方进行确认。

3.购买所需材料，如屋面水槽、PVC或HDPE管道、排水口等。

二、屋面水槽的制作和安装1. 根据施工平面图，制作屋面水槽。

水槽可以使用镀锌钢板或塑料材料制作，长度可根据实际需要进行切割。

水槽的宽度一般为100mm-150mm，高度为50mm-100mm。

2.在屋面下铺设防水层，并在位置准确的地方开孔安装水槽。

水槽的安装间距一般为1.5m-2.0m，对于特殊情况可根据实际需要调整。

三、虹吸管道的安装1.在水槽的一端安装入口阀门，确保雨水只能从一端进入虹吸管道，并避免逆流。

2. 将PVC或HDPE管道连接至入口阀门，并确保连接处密封良好。

管道的直径一般为75mm-150mm，根据实际需要选择。

3. 虹吸管道应以一定的坡度安装，以保证虹吸效果。

坡度一般为1cm/m。

4.虹吸管道穿过屋面和墙体时，应增加柔性接头，以避免管道受到外力影响导致破裂。

四、排水口的安装1.根据施工平面图，确定排水口的位置，并在相应位置进行开孔。

2.将排水口安装于开孔处，并与虹吸管道连接。

排水口一般为不锈钢材质，具有较好的耐腐蚀性。

3.在排水口周围填充水泥浆或环氧树脂，以确保排水口与屋面之间的密封性。

五、系统测试和调试1.完成系统的安装后，对整个系统进行测试和调试。

首先关闭水源，然后打开入口阀门，使用人工或机械方法向水槽中注入一定量的水。

2.观察水是否能够正常流动，并检查水流速度和流量是否符合设计要求。

3.如有发现漏水或排水不畅的问题，及时进行修复和调整。

六、工程验收和运维1.完成施工后，进行工程验收，并与监理单位进行联合验收。

确保系统符合相关标准和规范，并能够有效地工作。

2.系统投入使用后，应定期进行巡检和维护，检查屋面水槽和管道的状况，并清理和清洗排水口，保证系统的正常运行。

虹吸式排水施工方案1、虹吸式屋面排放系统和重力排放系统的比较1.1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。

1.2虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了安装空间。

1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。

1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。

管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般工程中普遍使用，客户投诉不少。

1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。

一、施工方案屋面雨水排放系统采用的HDPE管材，焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。

1、施工流程施工流程图施工准备工作测量、放线、定位管道焊接、管卡固定、现场预制、雨水斗安装管道灌水试验竣工验收2、施工前准备工作2.1人员组织配备充足和操作人员，成立专门的项目部施工管理。

2.2挑选素质优良，具有虹吸式雨水排放系统安装经验的工人参加项目部工作，并在上岗前接爱应用工程师的技术培训。

2.3认真研读工图纸，与设计师及工程师紧密配合，施工方案考虑周全。

2.4搭建临时设施，安排好材料及机械的合理堆放。

2.5安排好有关仪器、机具、辅助材料的进场。

2.6对施工人员强化工程质量和安全文明施工等方面的督导。

2.7支架电焊等工艺操作人员必须持证上岗。

2.8严格按照施工国图纸上的要求进行现场测量，并在管道安装前进行再次复检验，确保管道安装完全符合施工图纸的要求和验收规范的要求。

大型屋面虹吸负压雨水排放系统施工工法大型屋面虹吸负压雨水排放系统施工工法一、前言大型屋面虹吸负压雨水排放系统是一种创新的雨水排放工法，通过利用虹吸原理将屋面雨水快速、高效地排放出去，解决了传统排水系统在大雨天气下容易积水的问题，提高了排水效率和屋面的安全性。

本文将详细介绍该工法的特点、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点大型屋面虹吸负压雨水排放系统具有以下特点：1. 高效排水：系统通过虹吸原理，能够在短时间内将大量雨水排放出去，避免了传统排水系统因管道堵塞而导致的积水问题。

2. 节约空间：相比传统排水系统，虹吸负压系统不需要额外的水泵和水箱，减少了占地面积和施工成本。

3. 抗洪能力强：系统能够在强降雨的情况下快速排水，提高了屋面的抗洪能力和安全性。

4. 操作简便：虹吸负压系统采用自动化控制，操作简便，减少了人工维护和管理成本。

5. 环保节能：系统利用自然资源进行排水，不产生二次污染，并且不消耗额外的能源。

三、适应范围大型屋面虹吸负压雨水排放系统适用于各种大型建筑物，如商业中心、工业厂房、体育场馆等，能够有效解决大面积屋顶排水问题，并提高建筑物的安全性和抗洪能力。

四、工艺原理大型屋面虹吸负压雨水排放系统的工艺原理基于虹吸原理和负压原理。

虹吸原理是利用管道内的液体自身的降低压力而形成的吸附效应，通过差压实现液体的自动转运。

负压原理是通过在真空系统中产生负压，使液体在低压差下流动，提高排水效率。

五、施工工艺施工工艺包括以下几个阶段：设计策划、材料采购、现场布置、管道安装、控制系统安装、测试调试和运行维护。

具体流程如下：1. 设计策划：根据工程需求和实际情况进行系统设计和方案制定。

2. 材料采购：根据设计方案确定所需材料，并进行采购。

3. 现场布置：根据设计图纸，进行施工现场的布置和标志。

4. 管道安装：根据设计要求进行管道的安装和连接，确保密封性和稳定性。

目前!随着虹吸式屋面雨水排放系统的原理为广大工程设计人员所理解!特别是其泄流量大"耗材少"建筑空间节省和减少开挖等优点被人发现和接受!虹吸式屋面雨水排放系统在建筑工程中得到迅速推广#福建师范大学综合体育馆就是虹吸式屋面雨水排放系统成功应用偶例$本文结合福建师范大学综合体育馆的工程实践!主要阐述虹吸式屋面雨水排放系统施工技术$!"特点及技术优势福建师范大学综合体育馆屋面采用网架结构#铝钢板屋面$屋面面积为%&’&()$按常规需要安设)*根+,!&&的排水管才能解决屋面排水问题$采用虹吸式屋面雨水排放系统后!只用了-根+,!%&.+/0管!不但解决了屋面排水问题!而且很好地解决了排水管网与外观造型之间的矛盾$虹吸式屋面雨水排放系统与常规雨水排放相比!至少有以下几大优点% &!’虹吸式雨水斗采用机械固定!可确保雨水斗与屋面连接的密封性(铝合金雨水斗".+/0雨水斗"不锈钢雨水斗具有耐腐蚀!安装时无需做防锈处理$&)’虹吸式屋面雨水排放系统采用虹吸式雨水斗!排水能力大为提高(在符合水力计算条件下!接入悬吊管的雨水斗个数可不受限制!减少立管和埋地管数量$&1’系统按有压流计算!可减少管道管径!流速增加!有利提高管道自洁能力$&*’悬吊管不需坡度!安装方便"美观$&%’适用于各种结构的建筑工程屋面排水!尤其适宜建筑物内有立管和地面下管道多"不宜设管井的场所"大跨度"大屋面$)"工作原理虹吸式屋面雨水排放系统由虹吸式雨水斗"雨水悬吊管"雨水滋养管"埋地管"雨水排出管及管件"固定件组成&如图!’$虹吸式屋面雨水排放系统的原理是虹吸式屋面雨水排放系统在设计降雨强度下雨水斗不掺入空气!雨水斗在屋面天沟水深达到一定的深度时实现气水分离$利用建筑物屋面的高度和雨水所具有的势能!在雨水连续流过悬吊管"立管下泻时形成虹吸作用!并在管道内形成最大负压!从而形成虹吸状态!使整个管道呈现满流!实现迅速"高效的排水功能$1"施工步骤施工准备配合土建主体预留预埋工作支架制作"安装屋面雨水斗安装管道安装&悬吊管"立管安装"埋地管安装’系统灌水"通水试验交工验收*"施工要点*2!"施工准备施工前!我们对图纸进行认真会审!对图纸中未明确的或与建筑"结构有矛盾处及时提交设计"监理"业主一同协商!并请虹吸雨水斗厂家一起解决$在管道穿过楼板处预留孔洞$在屋面结构施工时!配合钢构施工!预留好符合雨水斗安装孔洞或直接将雨水斗安装在屋面天沟中!预埋时留出屋面找平层厚度$按水施图预留位置$*2)"支架及固定件安装师大体育馆在该系统中应用的支架为厂家配套的成品支架!按国标3!-!制作"热镀锌"内有橡胶垫$按管道为.+/0管选用$在支架及固定件安装时!应满足以下要求%王水木&中建七局三公司1%&&&1’卢达洲&省建设科技发展促进中心1%&&&!’虹吸式屋面雨水排放系统施工技术4提要5""本文通过福建师范大学综合体育馆的工程实践!主要介绍虹吸式屋面雨水排放系统的施工技术4关键词5""虹吸式屋面雨水排放系统(施工技术6789:;<9=>?@A8>BC<D(EF9>AF9:CBD<E>9@E><CF89:D<9ACF>9E<@FCGCHI>CJ>8IK@CFA<>:CCJ>B:;AF;HE>8I89E(>7;8EB>CF>9@E><CF89:D<9ACF>CJ>9@E>HI(> CJ>LDMA;F>FC:(;G>NFAOE:8A9I2PEIQ C:B8="<CF89:D<9ACF"9E<@FCGCHI"CJ"8IK@CFA<":CCJ"B:;AF;HE"8I89E(R"<CF89:D<9ACF"9E<@FCGCHI收稿日期%)&&*S!)S&)图!""虹吸式雨水系统原理图给排水与建筑电气福建建设科技)&&%2,C21*%!!"支架安装时设置固定件#固定件要承受满流管道的重量及高速水流所产生的冲击力$对"#$%管道系统#固定件要考虑管道热胀冷缩时产生的轴向应力$!&"固定件根据"#$%管材要求设置#位置准确%埋设平整#与管道接触应紧密#不损伤管道$!’"固定件采用与虹吸式屋面雨水排放系统配套的专用管道固定系统$固定件内外层镀锌#使其使用寿命不低于虹吸式屋面雨水排放系统的使用寿命$!("管道支吊架固定在建筑承重结构上#埋设牢固$!)""*$%悬吊管采用方形钢导管固定$方形钢导管的尺寸符合表+的要求$方形导管沿"*$%悬吊管悬挂在建筑物结构上#"*$%悬吊管采用导向管卡和锚固管卡连接在方形钢导管上$表+,,方形钢导管尺寸!-""*$%悬吊管的固定支架一般设置在横管的始端%末端和&三通’的两端及支管处(当"*$%悬吊管管径大于*.&)/时每个固定点采用两个锚固管卡$!0""*$%立管的锚固管卡间距最大为)1#导向管卡间距最大为+)倍管外径(当虹吸式雨水斗的下端与悬吊管距离大于等于0)211时#在方形钢导管上或悬吊管上增加两个侧向管卡$!3"虹吸式屋面雨水排放系统的管道固定装置包括与管道平行的方形钢导轨%管道与方形钢导轨间的连接管卡4根据不同的管径#每隔253至+5-米布置管卡6%用于固定钢导轨的吊架!吊架每隔&5)米安装"及镀锌角钢$!7"钢管支%吊架间距)横管不大于表&的要求#立管应!81$当层高小于或等于(1时#立管宜安装+个支架$钢管沟槽式接口%铸铁管不锈钢卡箍连接接口的支吊架位置靠近接口#且不得妨碍接口拆装$表&9,钢管管道支架最大间距!!2"铸铁管支吊架间距)横架不大于:1#立管不大于;1$当层高小于或等于(1时#立管道安装+个支架$ (5;,雨水斗安装师大体育馆雨水斗采用铝合金虹吸式雨水斗#由雨水斗座%双面自粘胶圈%卷材压环%雨水整流栅%空气挡板%防叶罩组成$直接把雨水斗座固定在不锈钢雨水天沟中#每个系统的三个雨水斗在同一水平线上$(5;5+,虹吸式雨水斗安装时要注意事项)!+"虹吸式雨水斗斗体材质一般可采用铸铁%铝合金钢%不锈钢%高密度聚乙烯4"*$%6和聚丙烯4$$6(并带有防涡流装置!如图:%;"$!:"设置于屋面上的虹吸式雨水斗其接触片材质应和屋面防水材料相对应$对于采用沥青作为防水材料的屋面可采用不锈钢的接触片$设置于天沟内的虹吸式雨水斗应带连接片#连接片材质应根据天沟材质确定$雨水斗与屋面或天沟应可靠连接%密封$!;"平屋顶至少布置+<:个紧急溢流口#带檐沟的屋顶每边都需布置紧急溢流口$!("若主立管直径小于等于)-11#雨水斗顶面至系统出口的垂直距离至少为;米(若主立管直径大于等于7211#雨水斗顶面至系统出口的垂直距离至少为)米$!)"虹吸式雨水斗应设置在屋面或天沟的最低点#每个汇水区域的雨水斗数量不应少于:个#两个雨水斗之间的间距不超过:21$雨水斗距屋面边缘的距离不小于+1#且不大于+21$!-"虹吸式雨水斗带有格栅#格栅间隙形状可以是孔状或细槽状#-11!孔状间隙口直径!+)11$!0"系统接多个虹吸式雨水斗时#雨水斗排水连接管要接在悬吊管上#不能直接接在雨水立管的顶部$接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高$!3"天沟起点深度应根据屋面的汇水面积%坡度及虹吸式雨水斗的斗前水深确定$天沟坡度不小于2522;$雨水斗内不得有杂物#密封膏要清理干净以免堵塞$!7"安装在钢板或不锈钢板天沟!檐沟"内的雨水斗#可采用氩焊与天沟4檐沟6焊接连接$雨水斗与雨水管道连接时#若材质不同#可采用法兰转接或不锈钢卡箍连接!如图("$"*$%管外径方形钢导管尺寸*.(2=*.:22;2>;2*.:)2?*.;+)(2>-2公称直径4116*.)2*.02*.32*.+22*.+:)*.+)2*.:22*.:)2*.;22最大间距416)---5)0375)+++:图:99铸铁!@A"%铸铝!@B"有压流!虹吸式"雨水斗图899不锈钢!@C"有压流!虹吸式"雨水斗给排水与建筑电气福建建设科技D22)5.E58(-图!"#$%&’现浇钢筋混凝土屋面雨水斗安装!如图!"雨水斗安装要在屋面防水施工完成后#安装时旋掉保护螺丝#将表面清洗干净#安装上雨水斗配套的螺杆#装上密封胶圈$雨水斗的进水口高度要保证天沟内雨水能通过雨水斗排净且雨水斗要水平安装$屋面铺设柔性防水卷材时将卷材在螺杆位置处钻孔$用螺帽将卷材压环#空气挡板%雨水整流栅固定在雨水斗座上$根据要求调节好空气挡板上部的调节螺杆并固定螺杆$若为混凝土结构屋面#宜在雨水斗周围铺设()&’*长宽各()+%厚!,))%直径大于(&))的卵石$ "%"-雨水系统采用./01管#电熔连接安装时按以下要求进行&!("雨水管道按设计要求的位置安装#悬吊管不设坡度$在立管上按要求设置检查口#检查口中心距地面(%2)$立管与横管的连接采用"!3三通$悬吊管与立管%立管与排出管的连接弯头应采用&个"!4弯头或5!"/的627弯头$./01管道穿墙%楼板或防火分区时应按设计要求设置阻火圈或防火套管$管道穿过墙壁和楼板按要求设置金属或塑料套管#按规范要求设置$!8"管道及雨水斗的敞开口要有封堵措施$!""用于同一系统的管材和管件及虹吸式雨水斗的连接管应采用相同材质的材料$当采用铸铁管%钢管9镀锌钢管%不锈钢管+时#除连接方式!法兰连接%沟槽式连接螺纹连接和卡箍连接"不同外#其余均可参照以上做法$"%!’雨水系统在安装埋地管时按以下要求进行&!("埋地雨水管的埋没深度应在冰冻线以下#要考虑管道上部的荷载$!&"./01管铺设在一般土质的管沟内铺一层厚度不小于(,,))的砂垫层#在穿入检查井与井壁接触的管端部位涂刷二道沾结剂#并铺上粗砂#用水泥砂浆砌入#防止漏水#雨水立管的底部弯管处应设砼支墩或采取牢固的固定措施$!8"铸铁管可直接铺设在未经扰动的原土地基上#当不符合要求时#在管沟底部应铺设厚度不小于(,,))的砂垫层$"%:’灌水%通水试验!("埋地管道隐蔽前必须做灌水试验#试验合格后方可隐蔽$!&"雨水斗安装好后必须对屋顶或天沟做灌水试验$雨水斗周围屋面或天沟应不渗漏#为合格$!8"雨水系统安装完必须做灌水试验$灌水高度必须到每个系统上部的雨水斗$高层建筑灌水可分段进行$ !""雨水主%立管%水平管及干管均应做通水试验#排水应畅通无堵塞$!’结束语!("安装质量安装质量应符合’建筑给排水与采暖卫生施工质量验收规范(!;<!22&"8=&,,8"的要求$!&"雨水斗雨水斗安装位置应符合设计要求#雨水斗边缘与屋面之间连接处应密闭#每个系统中接入的雨水斗应在统一水平位置#不同材质的雨水斗应与不同材质的屋面相结合选用$!8"固定件雨水管的固定件应牢固可靠#固定支架应设置在承重结构上)支架的间距要符合要求)注意./01管的热胀冷缩$ !""系统的密封性雨水系统安装好后#必须做好灌水试验%通水试验#且合格以保证系统具有良好的密封性$!!"埋地管埋地排出管与雨水井!或雨水沟"连接段应放大二级#以便减小雨水流速#不致冲坏与之相连的雨水井!或雨水沟")在立管与埋地排出管连接处应埋设牢固的支墩$图"给排水与建筑电气福建建设科技&,,!%>?%8 "@。

虹吸屋面排水系统概念 • 雨水斗周围的水流状态
无空气挡板（传统的重力流会产生旋涡）
有空气挡板（产生虹吸流,无旋涡）
三、虹吸原理在虹吸系统中的应用
通过以上两个部分的了解，我们知道的虹吸的基本原理是什么， 虹吸系统与传统重力排水的简单区别，虹吸系统的几个主要组成 部件，对虹吸有了一个简单的认识。下面，我们主要从详细的分 析中了解如何灵活利用伯努利方程式来形成虹吸现象，虹吸系统 的优点，虹吸系统的应用范围以及虹吸系统在施工过程中需要注 意的一些事项。
关注虹吸排水系统排出口集水井
1、所有虹吸排水系统的计算都是到过渡段出口为止 2、排出口被淹没的影响：排出口不能封闭或被淹没，如果排出口与市政管网连为一体，并且封闭，则市政管网也被系 统自动视为一个整体，不利于排水。通常的做法是排出口不完全封闭 3、集水井盖被封闭的影响 4、加强集水井筒壁，要求集水井井壁为混凝土结构，或镶嵌加强钢板。因为形成虹吸的出水口水流速度快，冲击力大
4、普通雨水斗排水能力差，无法限制天沟水深。（普通重力雨水斗是以溢流堰方式进水，进口流速 取决于斗前水深，所以大流量时要么加大雨水斗规格，要么增大天沟水深。增大天沟水深会明 显加大天沟负荷。
5、水平管要求坡度给管道铺设带来困难 6、大量的立管可能需要开挖排水沟，某些建筑内排水沟被禁止； 根本症结：无法解决水平管无坡度铺设。
立管顶端的最低压力
立管顶端的压力受到物理上和工程上的限制。物理上C点压力不可能低于绝对真空，工程上C 点压力不允许低于常温下水的饱和蒸汽压。
一般设计要求Pc>-9m，即高于常温下水的饱和蒸汽压力。当立管过高时，如果设计不当， Pc可能会低于水的饱和蒸汽压力，这时在立管顶端会出现大量水汽，影响虹吸过程。过 分缩小管径又会造成立管流速过高。通常流速不大于10m/s。将立管下部一部分加粗，使 其中的流动状态变成满管流，从而降低立管的有效高度，是一个常用的办法。
