Creo Parametric 2.0 基础零件特征基本操作

  • 格式：ppt
  • 大小：2.53 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

Creo Parametric 2.0 教程

Creo Parametric 2.0 教程

23
恒定截面创建扫描曲面
> 恒定截面创建扫描曲面
– 恒定截面扫描在沿轨迹扫描时不改变其形状
> 恒定截面创建扫描曲面选项
– 封闭端点(Cap ends) – 绘放置点(Sketch placement point)
ELECTRONICS & HIGH TECH
24
垂直于轨迹创建扫描曲面
> 垂直于轨迹创建扫描曲面
> 草绘截面创建扫描混合曲面
– 草绘截面
ELECTRONICS & HIGH TECH
ELECTRONICS & HIGH TECH
31
在扫描曲面特征中使用 Trajpar
> 在扫描曲面特征中使用 Trajpar
– "Trajpar" 代表轨迹参数。其取值范围为从 0 到 1
• sd3 = trajpar * 20 + 10。（沿着扫描长度，trajpar 的范围为 0 到 1，截面宽度范围为 0 到 20，再加上 10，即从 10 到 30） • sd3 = 20 + (5 * sin(trajpar * 360 * 4))。（ trajpar 的范围为 0 到 1，所以正弦波由 0 开始，振 幅为 5，有 4 个周期，再加上 20。）
ELECTRONICS & HIGH TECH 2
基本曲面创建工具
> 创建“拉伸”、“旋转”和“填充”曲面 > 使用开放和封闭轨迹创建扫描曲面 > 创建平行混合曲面并分析其属性 > 分析平行混合曲面截面工具
> 创建旋转曲面和一般混合曲面
> 旋转曲面和一般混合曲面相切 > 为旋转和一般混合选择截面

Croe parametric课件第1章 Creo parametric 2.0入门[精]

Croe parametric课件第1章 Creo parametric 2.0入门[精]

1.4.2 系统颜色设置
表1-2 “系统颜色”选项卡中的选项含义
选项
含义
颜色配置会对系统颜色产生影响。默认颜色配置是白色背景。
“颜色配置”列表
默认 深色背景
将颜色配置重置为默认的Creo Parametric颜色配置 在深色背景上显示图元。
白底黑色
在白色背景上显示黑色图元。
“图形”节点
自定义
将颜色配置重置为配置文件设置所定义的配置。
1.1.1 PTC的发展过程
1985年PTC公司建立于美国波士顿，开始参数化建模软件的开发。1988 年首款三维建模软件Pro/ENGINEER V1.0诞生，通过12年的努力， Pro/ENGINEER成为当时三维建模软件中最顶尖的产品。从建立以来，PTC公 司为顶尖的客户提供高级服务，也收购了很多重要的公司，从成立到现在， 先后收购了近20家高端公司，包括最近的Planet metrics、Relex software 等等。2012年最新产品 Creo parametric 2.0诞生，是PTC公司又一次的跃 进。
用于设置模型相切边界的显示形式，共有“实 线”、“不显示”、“虚线”、“中心线”和“灰 色”5种形式。
“基准显示” 选项组
勾选或取消勾选基准图元的前的复选框，显示或隐藏基准图元。
“尺寸、注 释、注解和位 号显示设置” 选项组
“显示缆、ECAD和管道元件的位号”复选框
使每个指定为“缆”中连接器或作为ECAD元 件导入的装配元件，带着位号出现在 3D 装配视 图中。
“尺寸的小数位数”文本框 “尺寸和求解器
精度”选项组
“草绘器求解时采用的相对精度”文本框
输入标注尺寸的小数位数。 较小的相对精度可以增加草绘的几何精度。

creo概述和基本操作

creo概述和基本操作

鼠标的使用
鼠标
操作说明
中键
按住中键，移动鼠标，旋转模型
中键
滚动中键，缩放模型
中键+＜Shift>键
按住中键，移动鼠标，平移模型
中键+＜Ctrl >键
按住中键，垂直上下移动鼠标，缩放模
型
中键+＜Ctrl >键
按住中键，水平左右移动鼠标，绕垂直
于视图平面的轴旋转
中键+＜Shift>键
滚动中键，0.5倍缩放模型
§1 Creo资料仅2供参.考 0简介
3、多文件窗口切换：
4、后台文件激活： 5、关闭文件窗口：
➢ 关闭窗口时，文件并不会自 动存盘
➢ 关闭的文件仍驻留内存
§1 Creo资料仅2供参.考 0简介
6、保存文件：
保存时，新文件不会覆盖旧文件，而是自动存成新 版次的文件
7、删除旧版本
§2 Creo 2.0绘图环境 资料仅供参考
简 介 资料仅供参考
第一章 Creo 2.0软资料仅供件参考 概述与基本操作
§1 Creo 2.0简介 §2 Creo 2.0绘图环境 §3 Creo 2.0建模过程
§1 Creo资料仅2供参.考 0简介
Pro/E＿＿原名称 Creo2.0＿＿＿2012年发布
这是一套基于全参数化的三维CAD/CAM 系统，是一个全方位的三维产品开发软件， 集零件设计、产品装配、模具开发、数控 加工、钣金件设计、铸造件设计、造型设 计、逆向工程、自动量测、机构仿真、应 力分析、产品数据库管理等功能于一体。
简 介 资料仅供参考
计算机辅助绘图走过了一个从平面到三维的历程。 三维建模的方法一直由少数几个大公司所掌握，其中由 美国PTC (Parametric Technology Corporation)提出的参 数化三维建模在三维建模领域创造了历史。在基于参数 化的三维建模系统中，每一个尺寸都是一个参数，而且 每个参数都对应着一个具体的数值。参数化建模是设计 手段上的一次极大飞跃。 Pro/Engineer操作软件是美 国 参 数 技 术 公 司 （ PTC) 旗 下 的 CAD/CAM/CAE 一 体 化 的 三 维软件。Pro/Engineer软件以参数化著称，是参数化技 术的最早应用者，在目前的三维造型软件领域中占有着 重 要 地 位 。 Pro/Engineer 作 为 当 今 世 界 机 械 CAD/CAE/CAM 领 域 的 新 标 准 而 得 到 业 界 的 认 可 和 推 广 ， 是现今主流的CAD/CAM/CAE软件之一，特别是在国内产 品设计领域占据重要位置。

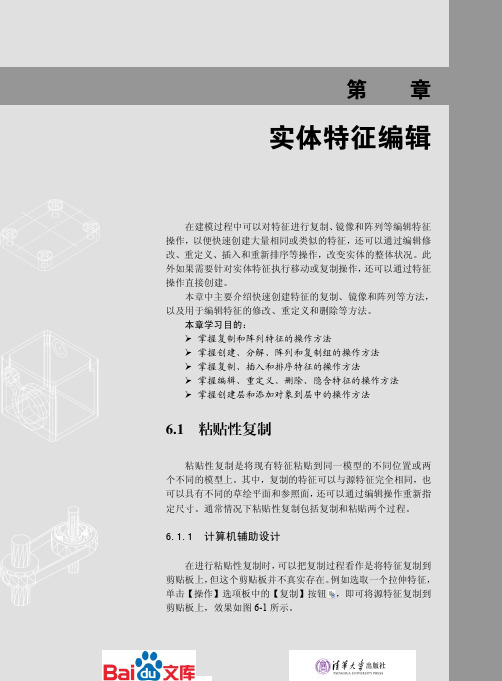

Creo2.0中文版基础教程第六章实体特征编辑

Creo2.0中文版基础教程第六章实体特征编辑

第6章实体特征编辑在建模过程中可以对特征进行复制、镜像和阵列等编辑特征操作，以便快速创建大量相同或类似的特征，还可以通过编辑修改、重定义、插入和重新排序等操作，改变实体的整体状况。

此外如果需要针对实体特征执行移动或复制操作，还可以通过特征操作直接创建。

本章中主要介绍快速创建特征的复制、镜像和阵列等方法，以及用于编辑特征的修改、重定义和删除等方法。

本章学习目的：掌握复制和阵列特征的操作方法掌握创建、分解、阵列和复制组的操作方法掌握复制、插入和排序特征的操作方法掌握编辑、重定义、删除、隐含特征的操作方法掌握创建层和添加对象到层中的操作方法6.1 粘贴性复制粘贴性复制是将现有特征粘贴到同一模型的不同位置或两个不同的模型上。

其中，复制的特征可以与源特征完全相同，也可以具有不同的草绘平面和参照面，还可以通过编辑操作重新指定尺寸。

通常情况下粘贴性复制包括复制和粘贴两个过程。

6.1.1 计算机辅助设计在进行粘贴性复制时，可以把复制过程看作是将特征复制到剪贴板上，但这个剪贴板并不真实存在。

例如选取一个拉伸特征，单击【操作】选项板中的【复制】按钮，即可将源特征复制到剪贴板上，效果如图6-1所示。

144利用该工具可以重新选取草绘平面或放置参照等方式，重新定义特征的放置位置和大小。

其中，创建的特征副本可以是相同或者是相似的类型。

将特征复制到剪贴板后，单击【粘贴】按钮，系统将打开相应的【复制】操控面板。

且通常打开的【复制】操控面板与创建该特征时对应的操控面板相同，例如粘贴拉伸特征时，系统将打开【拉伸】操控面板。

且此时可以通过【放置】下滑面板指定特征的草绘平面，效果如图6-2所示。

通过选取草绘平面或放置参照，可以重新定义特征的放置位置。

重新定义的方式与创建特征的过程基本相同。

例如在草绘平面上选取位置，放置草图截面，并定义大小和位置，即可复制相同或相似的特征，效果如图6-3所示。

2．选择性粘贴 利用该工具可以将复制的特征沿指定的参照方向或沿某条线性边、轴线或曲面的法向进行平移，也可以将复制的特征绕某个轴进行旋转。

CREO2.0教程-第4章-基础实体特征的建立

CREO2.0教程-第4章-基础实体特征的建立
b、变截面扫描-薄板伸 出项-草绘轨迹线为圆-截面 垂直于原始轨迹
c、绘制截面如图，工 具—关系，改变高度40尺寸
Sd#=40+5*sin(tra jpar*360*15)
用曲线命令 画螺旋线 螺旋线的圆柱坐标方程： r=t*20 theta=t*5*360 z=t*40 t为系统的缺省变量，值为0~1
a.特征建立过程中，选择或建立的第一条轨 迹为轨迹线，其余为轮廓线。选择多条轨迹时 按住ctrl键。
b.选择轨迹线时要注意起点箭头的位置，该 位置为绘制截面的位置，可使用起始点更改起 点箭头的位置。点击箭头可更改。或选择新的 起始点—选菜单[草绘]—[特征工具]—[起始点]。
c.除终点外轮廓线不得与轨迹线相交。 d. 所有的轮廓线都要通过绘制截面的平面， 但其长度不一定要与轨迹线相同，最后特征的 长度将与轨迹线或轮廓线中最短者相同。 e.当轮廓线无法与截面的绘图面相交时，则 必须额外定义基准点当作起始点。
4、right面上绘制同样的曲线，如图 5、right面上以front面为镜像平面镜像该曲线 6、选第一条曲线为原始轨迹，CTRL选其余四条 轨迹线作轮廓线 7、过四条轨迹线端点草绘截面，如图 截面可先画过四端点的直线， 应用命令 连成矩形
混合( Blend)：将数个剖面连成一实体
命令—可变截面扫描 ，此命令中当选择恒定剖
面时，相当于菜单中的插入—扫描
可变截面扫描是采用扫描轨迹线控制草图剖面， 在草图剖面沿原点轨迹扫描时保持与其他轨迹线 之间的几何关系，从而形成多变的模型。
（1）命令按钮的含义
◆原始轨迹线（OriginTrajectory）剖面的圆 点落在此轨迹线上 ◆X轨迹线（X-vector rajectory）定义剖面X轴的走向 ◆其它轨迹线

Creo Parametric 2.0标准案例-第六章

Creo Parametric 2.0标准案例-第六章
孔的放置类型
线性：此命令用于选取两个尺寸参照，标注线性尺寸， 以决定孔的放置位置。
同轴：当选择放置平面时按下Ctrl键选择一个已有轴线， 则可以产生同轴孔。
直径：此命令是以直径的大小决定孔特征的位置。 径向：在定义尺寸时，系统允许使用半径、线性与直径标
注孔位置尺寸，标注的尺寸是相对于参考轴的。
以通过曲线方式生成圆角特征
2.参照 圆角设置属性完毕后，接着系统要求指定将要倒圆角的
图元，如边、曲面等等，根据指定选取的方式而选取相应的 图元。 3.倒圆角半径。
如果在圆角设置属性中选取的选项是要求指定圆角半径 的，那么必须添加半径值。
【添加半径】
【成为常数】
6.5.2自动倒圆角
【自动倒圆角】
(4)保存。 至此壳特征的建模完成。
6.8 本章小结
本章的学习，读者已经掌握了特征的加入的方法和一 些技巧，这些方法非常实用，具备了这些方法，将对今后 零件的建模及修改大有裨益，希望读者能够在平时多加练 习，最终达到熟练运用的地步。
一个拉伸特征生成后的情况
至此一个拉伸特征的建模完成。
Step3：创建另一个拉伸特征。
（1）
【形状】
【拉伸】
（2）
选择此平面为草绘平面
另一个拉 伸特征的 生成方向
（3）单击【草绘】按钮，单击【草绘】操控板中的创建 圆按钮 ，绘制一个圆，其中心对准基准中心。
（4）
【草绘】
【修改尺寸】
修改尺寸后的结果
6.6 筋
筋特征属于加材料特征，一定是附着于另一特征之上的。 在产生筋时，其产生的特征以草绘平面为中心，呈现对称 状态。
6.6.1 轮廓筋板
【工程】 【轮廓筋】
【定义】 平直筋特征

Creo 2.0操作基础

图1-3Creo 2.0软件的主界面
1.3
1.3.1
工作目录即系统默认的文件操作目录。在运行过程中，Creo将大量的文件保存在当前目录中，也常常从当前目录中自动打开文件，所以设置工作目录非常重要。
设置工作目录的方法如图1-4和图1-5所示。
图1-4选择“选择工作目录”命令图1-5“选择工作目录”对话框
三键鼠标的使用
撤销操作与恢复操作
窗口操作
1.1
1985年，PTC公司成立于美国波士顿。Creo是美国PTC公司于2010年10月推出的CAD设计软件包。它是整合了PTC公司的Pro/Engineer软件的参数化技术、CoCreate软件的直接建模技术和ProductView软件的三维可视化技术的新型CAD设计软件包，是PTC公司闪电计划所推出的第一个产品。
图1-13从“文件”菜单或快捷工具栏中打开文件
图1-14“文件打开”对话框
打开“文件打开”对话框后，在地址栏中选择包含该文件的路径，然后再在出现的图形文件中选择要打开的图形文件，或者在“文件名”文本框中输入该文件的名称，最后单击“打开”按钮即可。
要点提示
在选择包含该文件的路ຫໍສະໝຸດ 之后，如果该文件目录下的图形文件太多，可先在“类型”下拉列表框中选择需要打开的图形文件的文件类型，这样“文件打开”对话框中将只显示该类型的文件，方便了文件的查找。
若选择“删除所有版本”命令，则弹出如图1-17所示的对话框，单击“是”按钮，可删除当前模型的所有版本（包括最新版本）。
要点提示
所谓版本号，是指系统对存储的每一个版本连续编号。例如，对于零件模型文件，其格式为PRT0001.prt1、PRT0001.prt2、PRT0001.prt3等。这些文件名中的版本号（1、2、3等），只有通过Windows操作系统的文件夹窗口才能看到。在Creo中打开文件时，在文件列表中看不到这些版本号。

Creo Parametric 2.0 基础零件特征实例


单击草绘工具栏中的“创建2点 中心线”按钮，绘制两条通过圆 心，相互垂直，且与垂直中心线 夹角为45°的中心线
8
9
分别以两条中心线和构造圆的4 个交点为圆心，绘制4个直径均 为30的小圆
单击草绘工具栏中的“继续当前部分”按钮，退出草绘器。在拉 伸控制面板中将拉伸方式设置为“穿透”，并单击选中“去除材 料”按钮
12
13
单击“壳工具”按钮，设置壳厚 度为“1”，然后单击”应用”按 钮完成花瓶的创建。
16
17
适当调整视图，此时所 创建的花瓶如图所示
19
若修改截面，可单击“截面” 选项卡，然后单击“定义” 按钮
18
如果对模型不满意，希望重 新修改它，可首先在模型树 中右击所创建的特征，然后 从弹出的快捷菜单中选择 “编辑定义”，打开“伸出 项：混合，平行”对话框
模型主体 效果
6
再次单击草绘工具栏中的“旋转工具”按钮，打 开“旋转”控制面板。打开“位置”上滑面板， 单击“定义”按钮，依然将FRONT基准平面作为 草绘平面，然后利用矩形工具绘制截面图形（3个 矩形） 请注意利用对 齐约束将矩形 的角点与模型 表面对齐
7
பைடு நூலகம்
单击草绘工具栏中的“继续当前部分”按钮，退 出草绘状态。在绘图区单击选择上一旋转特征定 义的旋转轴作为当前旋转轴，打开“放置”上滑 面板，可以看到旋转轴设置效果
单击“模型”>“操作”>“复制” 命令创建特征组“组 LOCAL_GROUP”的副本
19
然后单击“模 型”>“操作”>“选 择性粘贴”命令，在 其中选中“对副本应 用移动/旋转变换” 复选框
20
在“选择性粘 贴”对话框中 单击“确定” 按钮，关闭该 对话框

Creo Parametric 2.0标准案例教程课件第七章

快捷菜单
（2）先选择某个特征，然后选取【操作】操控板中的 【隐含】命令。
隐含前
隐含后
隐含前
特征隐含前后模型树的变化
隐含后
7.1.2 特征的恢复
特征恢复命令是对应于特征隐含命令的，它位于 【操作】操控板之中，用于恢复已经隐含过的特征。
【操作】 【恢复】
在【恢复】菜单中，设置了3种方式来选取欲恢复特征， 即【恢复全部】、【恢复上一个集】和【恢复】。 ● 【恢复全部】：该命令用于选取所有已经隐含的特征。 ● 【恢复上一个集】：该命令用于选取上一次隐含的特征； ● 【恢复】：该命令用于对选定的已经隐含的特征进行恢复。
Step3：修改圆孔尺寸。
打开文件的几何模型 先选择圆柱特征
再双击尺寸 修改圆孔尺寸
修改尺寸数值
Step4：重新生成模型。
【操作】
【重新生成】
修改尺寸后的几何模型
Step5：保存文件。
7.3 阵列特征与处理
7.3.1 特征阵列的基本知识
在进行零件设计时，有时需要产生多个相同或相似的 特征，并且特征分布的相对位置具有一定的共性（规律性）
4. 特征阵列的方向 特征阵列按产生的方向可以分为单方向阵列、双方向阵
列和沿某个曲线方向阵列。
曲线阵列
（1）单方向的阵列。
单方向的阵列也有两种形式，一种是只有一个方向上有 尺寸增量，另一种是两个方向上都有尺寸增量。
只有一个方向上有尺寸增量的阵列
两个方向上都有尺寸增量的阵列
（2）双方向的阵列。 双方向的阵列也有两种形式，一种是每个方向上都只有
矩形阵列方式
2. 环形阵列（轴阵列） 使用径向放置创建的角度尺寸增量才能实现阵列操作。
创建基准面作为 角度尺寸增量

CREO2.0教程-第4章-基础实体特征的建立


c.采用切换剖面命令进行草图剖面的切换（右
键-切换截面或草图-特征工具-切换截面，通过该
方式可循环更改截面
d.各个草图剖面的分段数目必须相同
e.各个草图剖面的空间关系通过通过草图剖面
间的深度设定
改变上面的属性和各截面的起点，观察图形的变化
a、即使是隐藏线的剖面也可以 进行尺寸标注，不须切换到该剖 面作业 b、每个剖面的线段数量必须相 等，较少者可以利用 来切断 线段，或者用该点的右键-混合顶 点来添加顶点。 c、每个剖面绘制的起始点是 用来作各剖面相连时顺序的对 应参考，所以当某一剖面的起 始点与其他剖面不同时，产生 的实体将会扭曲，这时可以利 用“草图\特征工具\起始点” 命令或右键定出新的起始点。
在拉伸操控板上包含一些工具按钮和命令如： －创建的拉伸特征为实体。 －创建的拉伸特征为曲面。 －深度选项，指定拉伸深度的类型。 －深度文本框，在此输入深度值指定拉 伸特征的深度。 －调整特征的创建方向，有箭头指示。 －切除材料，通过剖面创建剪拉伸剪切特征。 －加厚材料，设置曲面特征厚度（薄板）。
—在草绘平面以指定的深度值拉伸 —在草绘平面的两侧各拉伸指定距
轨迹线 截面
生成的三维图
a、绘制开放轨迹时，其截面一定要封闭。如果轨迹与 已存在的实体相接触，系统会问是自由端点还是融合端点； b、绘制封闭轨迹与开放截面时，创建物为曲面； c、绘制封闭轨迹与封闭截面时，创建物为实体或曲面。
1、截面不可互相交错 2、截面沿轨迹扫描的过程中产生干涉的情形， 通常都是由截面与轨迹之间的关系定义不当 所导致。如截面的半径过大等
用曲线命令 画螺旋线 螺旋线的圆柱坐标方程： r=t*20 theta=t*5*360 z=t*40 t为系统的缺省变量，值为0~1
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

对称
到下一 个 穿透 穿至 到选定 的
创建拉伸特征后，我们经常还需 要对其进行编辑。其中，如果只 是希望修改拉伸特征的各项尺寸， 可首先在模型树中右击特征，然 后从弹出的快捷菜单中选择“编 辑”，此时在绘图区将显示拉伸 特征的各项尺寸，然后可双击尺 寸数值来编辑它
如果希望对拉伸特征进行 重新定义，可首先在模型 树中右击特征，然后从弹 出的快捷菜单中选择“编 辑定义”，此时系统将重 新显示拉伸特征控制面板， 并进入拉伸特征编辑状态
3.1 拉伸特征
创建拉伸特 征的按钮
在零件模块下，执行 “模型” >“形 状”>“拉伸”按钮 可以打开“拉伸”控 制面板
“拉伸”控制面板包含3个上滑面板，分别单击“放 置”、“选项”和“属性”标签可以将其展开
此为“放置”上滑面 板，单击其中的“定 义”按钮，可定义新 的草绘剖截面，或者 对已经存在的剖截面 草图进行编辑
深度 形式 名 称 盲孔 说 明
从草绘平面以指定的深度值拉伸截面。此外，指定 一个负的深度值会反转深度方向 以指定深度值的一半，向草绘平面的两侧拉伸截面
系统自动沿拉伸方向进行分析，在特征到达第一个 曲面时将其终止。不过，基准平面不能被用作终止 曲面 系统自动沿拉伸方向进行分析，在特征到达最后一 个曲面时将其终止 将截面拉伸，使其与选定曲面或平面相交 将截面拉伸至一个选定点、曲线、平面或曲面
此为“选项”上滑 面板，使用该面板 可指定草绘剖面向 两侧延伸的方式和 各自的深度值
此为“属性”上滑面板， 使用该面板可指定拉伸 特征的名称，该名称被 显示在模型树中。此外， 单击按钮可以在Pro/E 浏览征
拉伸为曲面，创建曲面形式的拉伸特征
• 3.3.1 扫描特征介绍
效果同拉伸特征
效果同旋转特征 截面垂直于直线轨迹
轨迹线为圆形
1
选择“模型” >“形 状”>“扫描”菜单， 打开子菜单
单击创建扫描特征
2
单击“细节” 选取轨 迹
可以提前绘制轨迹， 也可以在此窗口单击 “基准”命令，绘制 扫面轨迹线
进入草绘环境， 创建扫面界截面
单击确定，完成 扫描
设置旋转角度，取值范围是0°~360°
单击该按钮可以反转旋转方向或薄壁生成方向
去除材料，即对已有特征进行旋转切除 创建旋转薄壁实体，此时可输入薄壁厚度值 和设置薄壁生成方向
3.3 扫描特征
扫描特征是将草绘截面沿着 指定的轨迹进行扫描而生成 的特征，图中显示了3个使用 扫描特征创建的模型。相对 于拉伸或旋转特征，创建扫 描特征时除了必须定义截面 图形外，还必须定义轨迹
“位置”上滑面板 用来创建和编辑草 绘截面，以及设置 旋转轴类型
“选项”上滑面板： 使用该面板可指 定草绘截面两侧 的旋转方式和旋 转角度值
“属性”上滑面板： 使用该面板可以 指定旋转特征的 名称，默认为 “旋转_1”
创建旋转实体，此时旋转截面必须是封闭的
使用该面板可指定草绘截面两侧的旋转方式 和旋转角度值
逐个定义截面间 距。
平行混合，此时 所有混合截面都 位于截面草绘中 的多个平行平面 上
旋转混合需要 设定坐标系及 旋转轴，效果 如图所示。
3.4 混合特征
混合特征是由两个或 多个截面按照指定的 类型（平行混合、旋 转混合）进行混合而 生成的一类特征
• 3.4.1 混合特征介绍
要创建混合特征，可 选择“模型”>“形 状”>“混合”菜单中的 相关子菜单项
单击“截面”，弹出 上滑面板，可以草会 截面，也可以选择截 面。
选择“截面”间 连接方式。
3.2 旋转特征
旋转轴
旋转截面 旋转特征是将草 绘截面绕旋转中 心线旋转一定角 度而生成的特征
旋转截面
旋转切 除 以实体边作为旋转轴
• 3.2.1 旋转特征介绍
在零件模块下，执行“模型” >“形状”>“旋转”按钮可以打开 “旋转”控制面板，它包括包含3个上滑面板，分别单击“位 置”、“选项”和“属性”标签可以将其展开
拉伸方式选项，用于设置拉伸形式和深度
深度值输入框，从草绘平面开始以该值为指定深度进行拉伸 切换拉伸方向 去除材料，用来对已有特征进行切除，可通过方向 切换按钮设置切除方向 加厚草绘，即拉伸薄壁实体，可输入厚度值框和设 置壁厚方向
• 3.1.2 拉伸特征创建技巧与编辑方法
实体拉伸，“拉伸为实体”按钮 有效（缺省），“去除材料”按 钮无效 曲面拉伸，“拉伸为曲面”按 钮有效，“去除材料”按钮无 效
薄壁拉伸，“加厚草绘”按钮 有效， “去除材料”按钮无 效
实体切除，“去除材料”按钮有 效
曲面切除，“去除材料”按钮有 效
薄壁切除，“去除材料”按钮有 效
拉伸类型不是实体而是薄壁时
剖面相同、设 置不同的拉伸 结果
穿透 到下一个 对称
到选定的
盲孔
穿至
选取顶角
拉伸深度的设置方式 选取的曲面
下面表格中是关于拉伸深度设置的说明。
旋转轴收集器，通常情况下，我们都是在草 绘环境中同时绘制旋转轴和旋转截面，此时 退出草绘状态后，将在旋转轴收集器图标后 面的文本框中显示“内部CL”字样
旋转角度设置选项
角度形 式
名 称 变量 对称
说 明 从草绘平面指定一角度值旋转 以指定角度值的一半向草绘平面的两侧旋转
到选定 的
旋转到选定的基准点、顶点、平面或曲面，但终 止平面或曲面必须包含旋转轴
