钻孔灌注桩计算书

钻孔桩计算书1 工程概况该基坑设计总深7.0m，按二级基坑、选用《国家行业标准—建筑基坑支护技术规程(JGJ120-2012)》进行设计计算，计算断面编号：1。

1.1 土层参数续表地下水位埋深：0.50m。

1.2 基坑周边荷载地面超载：20.0kPa2 开挖与支护设计基坑支护方案如图：基坑支护方案图2.1 挡墙设计·挡墙类型：钻孔灌注桩；·嵌入深度：7.5m；·露出长度：0.000m；·桩径：700mm；·桩间距：900mm；·混凝土等级：C30；·止水帷幕厚度：0.650m；·止水帷幕嵌入深度：8.000m2.2 支撑(锚)结构设计本方案设置1道支撑(锚)，各层数据如下：第1道支撑(锚)为平面内支撑，距墙顶深度0.500m，工作面超过深度3.500m，预加轴力0.00kN/m，对挡墙的水平约束刚度取0.0kN/m/m。

该道平面内支撑具体数据如下：·支撑材料：钢筋混凝土撑；·支撑长度：30.000m；·支撑间距：5.000m；·与围檩之间的夹角：90.000°；·不动点调整系数：0.500；·混凝土等级：C30；·截面高：800mm；·截面宽：600mm。

计算点位置系数：0.000。

2.3 工况顺序该基坑的施工工况顺序如下图所示：3 内力变形计算3.1 计算参数水土计算（分算/合算）方法：按土层分/合算；水压力计算方法：静止水压力，修正系数：1.0；主动侧土压力计算方法：朗肯主动土压力，分布模式：矩形，调整系数：1.0，负位移不考虑土压力增加；被动侧基床系数计算方法： "m"法，土体抗力不考虑极限土压力限值，坑内土影响范围：1.0倍基坑深度；墙体抗弯刚度折减系数：1.0。

3.2 计算结果3.2.1 内力变形结果每根桩抗弯刚度EI=353576kN.m2。

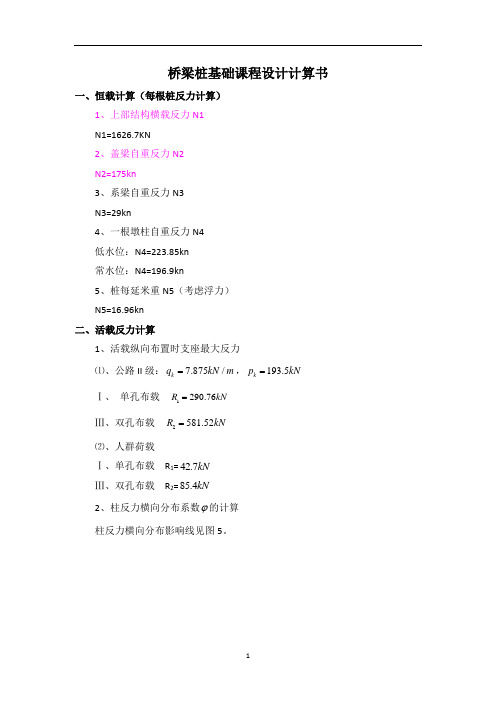

桥梁桩基础课程设计计算书一、恒载计算（每根桩反力计算）1、上部结构横载反力N1N1=1626.7KN2、盖梁自重反力N2N2=175kn3、系梁自重反力N3N3=29kn4、一根墩柱自重反力N4低水位：N4=223.85kn常水位：N4=196.9kn5、桩每延米重N5（考虑浮力）N5=16.96kn二、活载反力计算1、活载纵向布置时支座最大反力⑴、公路II 级：7.875/k q kN m =，193.5k p kN =Ⅰ、 单孔布载 1290.76R kN =Ⅲ、双孔布载 2581.52R kN =⑵、人群荷载Ⅰ、单孔布载 R 1=42.7kNⅢ、双孔布载 R 2=85.4kN2、柱反力横向分布系数ϕ的计算柱反力横向分布影响线见图5。

70.50.510N = max R +3N + 4N （常水位）=2631.71kn0Q = 1H + 1W + 2W =40.5kn0M = 14.71H + 14.051W + 11.252W + 0.3活max R =873.22kn活max R ——组合Ⅰ中活载产生的竖向力的较大者。

四、钻孔灌注桩单桩承载力及强度计算1、单桩承载力计算桩长计算：设最大冲刷线以下桩长为h ，一般冲刷线以下桩长为h 3，单桩最大竖向力为： V=1N +2N +3N +4N （低水位）+活N + 21qh 活N ——计算柱顶最大垂直反力时活载产生的较大值q ——桩的集度（考虑浮力）1117517529223.85(2408.551175175)16.962658.658.482V h h =++++--+⨯⨯=+ 单桩容许承载力：{}00231[][](3)2i i z P U l m A K h τλσγ=++-∑ i l ——各层土的厚度，i τ——各层土的极限抗剪强度，2K ——查表2-5、 z γ——土的容重（多层土时取加权平均值），U ——桩周长，A ——桩底面积 λ——查表3-9，0m ——表3-10，[0σ]——查表2-3取1l =10.9m ，2l =h-10.9m, 1τ=45, 2τ=80,2K =2.5, 18.510.919.5(10.9)z h hγ⨯+⨯-=, 设计桩径 1.2m ，考虑冲抓锥成孔直径 1.3m ，桩周长 1.3 4.08U m π==，421.134d A m π==，[]0427σ=kPa ，取0.7λ= (由4~20h d=得), 0m =0.7 (由()0.2~0.40.2~0.4d t d d==得)。

设计采用钻孔灌注桩支护计算书钻孔灌注桩桩长取25m，桩径1m，间距1.2m。

土层参数根据宁波冶金勘察设计研究股份有限公司2014年07月提供的《滨海六路勘察报告汇总\滨海六路（职教西路-兴慈八路）管道勘察报告》，参考钻孔为3钻孔。

计算结果如下：---------------------------------------------------------------------[ 基本信息]------------------------------------------------------------------------------------------------------------------------------------------ [ 放坡信息]------------------------------------------------------------------------------------------------------------------------------------------ [ 超载信息]------------------------------------------------------------------------------------------------------------------------------------------ [ 附加水平力信息]------------------------------------------------------------------------------------------------------------------------------------------ [ 土层信息]------------------------------------------------------------------------------------------------------------------------------------------ [ 土层参数]------------------------------------------------------------------------------------------------------------------------------------------ [ 支锚信息]---------------------------------------------------------------------[ 设计结果]------------------------------------------------------------------------------------------------------------------------------------------ [ 结构计算]--------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：--------------------------------------------------------------------- [ 冠梁选筋结果]------------------------------------------------------------------------------------------------------------------------------------------[ 环梁选筋结果]------------------------------------------------------------------------------------------------------------------------------------------[ 截面计算]---------------------------------------------------------------------钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HR BF335,Q-HRBF400,R-HRBF500[ 截面参数][ 内力取值]--------------------------------------------------------------------- [ 整体稳定验算]---------------------------------------------------------------------计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 0.40m滑裂面数据整体稳定安全系数K s = 0.689圆弧半径(m) R = 20.707圆心坐标X(m) X = -5.720圆心坐标Y(m) Y = 0.286--------------------------------------------------------------------- [ 抗倾覆稳定性验算]--------------------------------------------------------------------- 抗倾覆安全系数:最小安全K s = 1.576 >= 1.200, 满足规范要求。

钻孔混凝土灌注桩工程量计算
钻孔混凝土灌注桩工程量计算
叶子451 发布于 2011-12-07 浏览 2971人次
钻孔混凝土灌注桩工程量计算
①成孔工程量：
1）钻孔桩：计量单位：m3
V=桩径截面积*成孔长度
V入岩增加=桩径截面积*入岩长度
成孔长度----自然地坪至设计桩底标高
入岩长度----实际进入岩石层的长度
2）冲孔桩：计量单位：m3
V砂粘土层=桩径截面积*砂粘土层长度
V碎卵石层=桩径截面积*碎卵石层长度
V岩石层=桩径截面积*岩石层长度
其中：砂粘土层长度+碎卵石层+岩石层长度=成孔长度
②成桩工程量：
计量单位：m3
V=桩径截面积*（设计桩长+加灌长度）
设计桩长----桩顶标高至桩底标高
加灌长度---按设计要求。

如无设计规定，桩长25m以内按0.5m；桩长35m以内按0.8m，桩长35m以上按1.2m。

③桩孔回填工程量：
计量单位：m3
V=桩径截面积*回填深度
回填深度=自然地坪至加灌长度顶面
（4）泥浆池建拆与泥浆运输工程量：计量单位：m3
工程量按成孔工程量计取。

桩基础计算一．钻孔灌注桩单桩竖向承载力计算1. 桩身参数ZH1桩身直径 d=600mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π d 2=0.2826m 2 岩土力学参数土层 极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q pk (kpa)Li(m) 填土-20 3 粉质黏土夹粉砂层75 7砂砾石层801400 4注：考虑填土的负摩阻力，根据《建筑桩基技术规范》 （JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》 （JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q uk /2=937.29kpa ，取 Ra=920kpaZH2桩身直径 d=600mm ，扩底后直径 D=1000mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π D 2=0.785m 2岩土力学参数土层极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q (kpa)Li(m)pk填土-20 3 粉质黏土夹粉砂层757砂砾石层8014004注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》 （JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q uk /2=1288.97kpa ，取 Ra=1250kpa二．桩身强度验算1．设计资料截面形状：圆形截面尺寸：直径 d = 600 mm已知桩身混凝土强度等级求单桩竖向力设计值基桩类型：灌注桩工作条件系数：c = 0.70混凝土： C25， f c = 11.90N/mm 2设计依据：《建筑地基基础设计规范》(GB 50007-2011)2．计算结果桩身横截面积d2 6002A ps=π= 3.14 ×= 282743 mm 24 4单桩竖向力设计值：Ra ≤A ps f c c = 282743 11×.90 ×0.70 = 2355.25K N故桩身可采用构造配筋。

钻孔灌注桩钢筋计算书一、引言钻孔灌注桩是一种在建筑、桥梁、道路等工程中广泛应用的基桩类型。

其通过机械钻孔，在地下形成圆形或方形等特定形状的孔，然后放置钢筋笼，灌入混凝土，形成基桩。

本计算书主要针对钻孔灌注桩的钢筋用量进行计算。

二、计算依据本计算书依据以下规范和标准进行计算：1、《混凝土结构设计规范》（GB-2010）2、《建筑地基基础设计规范》（GB-2011）3、《建筑桩基技术规范》（JGJ94-2008）三、钢筋用量计算1、钢筋笼长度计算钢筋笼长度 =桩长 +钢筋笼锚固长度2、主筋用量计算主筋用量 = （钢筋笼长度×主筋直径×主筋密度）/（主筋截面积×桩数×损耗率）3、箍筋用量计算箍筋用量 = （钢筋笼长度×箍筋间距×箍筋密度）/（箍筋截面积×桩数×损耗率）4、加强筋用量计算加强筋用量 = （加强筋直径×加强筋密度）/（加强筋截面积×桩数×损耗率）四、参数选择1、钢筋笼锚固长度：根据规范和工程实际情况确定。

2、主筋直径：根据设计要求确定。

3、箍筋间距：根据设计要求确定。

4、加强筋直径：根据设计要求确定。

5、钢筋密度：根据《混凝土结构设计规范》确定。

6、损耗率：根据工程实际情况确定。

7、桩数：根据工程实际情况确定。

8、桩长：根据地质勘察报告和设计要求确定。

五、结论通过以上计算，我们可以得出钻孔灌注桩的钢筋用量。

在实际工程中，还需要考虑其他因素，如钢筋连接方式、施工工艺等，因此，本计算书仅为参考依据。

在具体工程中，应结合实际情况进行计算和调整。

钻孔灌注桩钢筋计算标题：整式的乘法单元测试试卷一、试卷概述本试卷旨在检验学生对于整式乘法的理解和掌握情况。

整式乘法是数学基础运算的重要部分，对于后续的学习有着至关重要的影响。

本试卷包含选择题、填空题、计算题等多种题型，力求全面考察学生的知识掌握程度。

基坑⽀护结构设计计算书（钻孔灌注桩）第⼀章设计⽅案综合说明1.1 概述1.1.1 ⼯程概况拟建南京新城科技园B地块深基坑位于河西⾹⼭路和嘉陵江东街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青⽯路。

B地块±0.00m 相当于绝对标⾼+7.40m。

基坑挖深为6.1～8.0m。

拟建场地属Ⅱ级复杂场地。

该基坑⽤地⾯积约20000 m2，包括3幢地上建筑和⼀层地下室。

建筑物采⽤框架结构，最⼤单柱荷载标准值为23000KN，拟采⽤钻孔灌注桩基础设计⽅案。

有关拟建物层数、结构型式、柱⽹和室内外地坪设计标⾼具体见表1.1。

本⼯程重要性等级为⼆级，抗震设防类别为丙类。

根据该⼯程重要性等级、场地复杂程度和地基复杂程度，按《岩⼟⼯程勘察规范》（GB50021-2001）3.1节，划分该⼯程岩⼟⼯程勘察等级为⼄级。

1.1.2 基坑周边环境条件基坑四⾯均为马路，下设通讯电缆、煤⽓管线等设施。

北侧隔马路为基坑（A地块）第⼀章设计⽅案综合说明1.1.3 ⼯程⽔⽂地质条件拟建场地地形总体较为平坦，地⾯⾼程在4.87~8.78m（吴淞⾼程系）之间。

对照场地地形图看，场内原有沟塘已被填埋整平。

场地地貌单元属长江漫滩。

在基坑⽀护影响范围内，⾃上⽽下有下列⼟层：①~1杂填⼟：杂⾊，松散，由粉质粘⼟混碎砖、碎⽯和砼块等建筑垃圾填积，其中2.7~4.5m填料为粉细砂，填龄不⾜2年。

层厚0.3~4.9m；①~2素填⼟：黄灰~灰⾊，可~软塑，由粉质粘⼟、粘⼟混少量碎砖⽯填积，含少量腐植物，填龄在10年以上。

埋深0.8~5.3m，层厚0.2~2.6m；①~2a淤泥、淤泥质填⼟：⿊灰⾊，流塑，含腐植物，分布于暗塘底部，填龄不⾜10年。

埋深0.2~2.9m，层厚0.6~4.0m；②~1粉质粘⼟、粘⼟：灰黄⾊~灰⾊，软~可塑，切⾯有光泽，韧性、⼲强度较⾼。

埋深0.3~4.7m，层厚0.3~2.1m；②~2淤泥质粉质粘⼟：灰⾊，流塑，含腐植物，夹薄层粉⼟，切⾯稍有光泽，韧性、⼲强度中等。

设计采用钻孔灌注桩支护计算书一、工程概况本次工程位于_____，周边环境较为复杂，场地地势起伏不大。

该工程为_____建筑，地上_____层，地下_____层，基础埋深_____m。

为确保基坑开挖及地下结构施工过程中的安全稳定，拟采用钻孔灌注桩进行支护。

二、地质条件根据地质勘察报告，场地土层自上而下依次为：1、填土：厚度约_____m，松散，主要由粉质黏土组成。

2、粉质黏土：厚度约_____m，可塑，承载力特征值为_____kPa。

3、粉土：厚度约_____m，稍密，承载力特征值为_____kPa。

4、粉砂：厚度约_____m，中密，承载力特征值为_____kPa。

地下水位埋深约_____m，年变化幅度约_____m。

三、支护方案钻孔灌注桩直径为_____mm，桩间距为_____m，桩长为_____m。

桩顶设置冠梁，截面尺寸为_____×＿____mm。

四、计算参数1、土的物理力学参数填土：重度γ1 ＝＿___kN/m³，内摩擦角φ1 ＝＿___°，黏聚力 c1 ＝＿___kPa。

粉质黏土：重度γ2 ＝＿___kN/m³，内摩擦角φ2 ＝＿___°，黏聚力 c2 ＝＿___kPa。

粉土：重度γ3 ＝＿___kN/m³，内摩擦角φ3 ＝＿___°，黏聚力 c3 ＝＿___kPa。

粉砂：重度γ4 ＝＿___kN/m³，内摩擦角φ4 ＝＿___°，黏聚力 c4 ＝ 0kPa。

2、桩的参数桩的弹性模量 E ＝＿___MPa。

桩的抗弯刚度 EI ＝＿___kN·m²。

3、地面超载 q ＝＿___kN/m²。

五、土压力计算采用朗肯土压力理论计算主动土压力和被动土压力。

1、主动土压力系数 Ka填土：Ka1 ＝tan²(45° φ1/2) ＝＿___粉质黏土：Ka2 ＝tan²(45° φ2/2) ＝＿___粉土：Ka3 ＝tan²(45° φ3/2) ＝＿___粉砂：Ka4 ＝tan²(45° φ4/2) ＝＿___2、被动土压力系数 Kp填土：Kp1 ＝ tan²(45°＋φ1/2) ＝＿___粉质黏土：Kp2 ＝ tan²(45°＋φ2/2) ＝＿___粉土：Kp3 ＝ tan²(45°＋φ3/2)＝＿___粉砂：Kp4 ＝ tan²(45°＋φ4/2) ＝＿___3、各土层的主动土压力填土：ea1 ＝Ka1γ1h1 ＝＿___kN/m²粉质黏土：ea2 ＝Ka2γ2h2 ＋Ka1γ1h1 ＝＿___kN/m²粉土：ea3 ＝Ka3γ3h3 ＋Ka2γ2h2 ＋Ka1γ1h1 ＝＿___kN/m²粉砂：ea4 ＝Ka4γ4h4 ＋Ka3γ3h3 ＋Ka2γ2h2 ＋Ka1γ1h1 ＝＿___kN/m²4、各土层的被动土压力填土：ep1 ＝Kp1γ1h1 ＝＿___kN/m²粉质黏土：ep2 ＝Kp2γ2h2 ＋Kp1γ1h1 ＝＿___kN/m²粉土：ep3 ＝Kp3γ3h3 ＋Kp2γ2h2 ＋Kp1γ1h1 ＝＿___kN/m²粉砂：ep4 ＝Kp4γ4h4 ＋Kp3γ3h3 ＋Kp2γ2h2 ＋Kp1γ1h1 ＝＿___kN/m²六、桩的内力计算采用等值梁法计算桩的内力。

钻孔灌注桩初灌量计算书砼开浇时采用隔水栓分隔泥浆与砼，孔口料斗内将装满砼并在孔口平台上储备好足够的砼保证初灌量再开浇，以满足开浇后使导管底端埋入砼中0.8m以上，初灌量计算公式:V ≥ 0.25πd²h1+ 0.25kπD²h2〖附注:砼初灌量计算依据：参照上海市标准《钻孔灌注桩施工规程》（DBJ08-202-92）第7.3.7条。

〗式中：V---砼初灌量（m³）h1---导管内砼柱与管外泥浆柱压力平衡所需高度h1=（h- h2）γw/γc（m）h---桩孔深度（m）h2---初灌砼下灌后，导管外砼面高度，取1.3~1.8（m）γw---泥浆密度，取1.05~1.15*10³kg/m³γc---砼密度，取2.3*10³kg/m³d---导管内径（m）k---砼充盈系数，取1.2D---桩孔直径（m）例子1以钻孔灌注桩φ800，h=30m为例，h2=1.3m，γw=1.15*10³kg/m³，γc=2.30 *10³kg/m³，k=1.2，d=0.23m，D＝0.8m，代入公式计算，则可得V不小于1.38 m³，因此，只要满足初灌量大于或等于1.38 m³即可。

例子2以钻孔灌注桩φ800，h=40m为例，h2=1.3m，γw=1.15*10³kg/m³，γc=2.30 *10³kg/m³，k=1.2，d=0.23m，D＝0.8m，代入公式计算，则可得V不小于1.59 m³，因此，只要满足初灌量大于或等于1.59 m³即可。

例子3以钻孔灌注桩φ800，h=50m为例，h2=1.3m，γw=1.15*10³kg/m³，γc=2.30 *10³kg/m³，k=1.2，d=0.23m，D＝0.8m，代入公式计算，则可得V不小于1.79 m³，因此，只要满足初灌量大于或等于1.79 m³即可。
