交联聚乙烯绝缘阻燃电力电缆

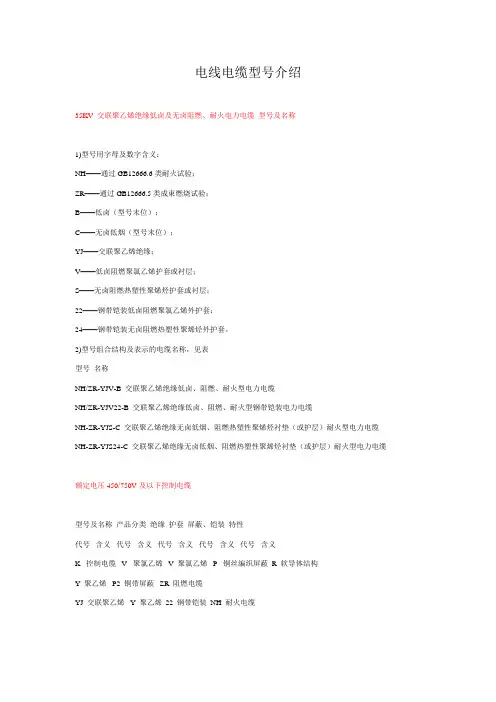

电线电缆型号介绍35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装。

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：3.1 型号名称及使用范围序号型号名称使用范围1 YJV YJLVYJY YJLY交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 TJLV23 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33 YJV43 YJLV43 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力以上型号若为阻燃电缆，其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带，且护套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

KVYJV交联聚乙烯绝缘电力电缆简介KVYJV交联聚乙烯绝缘电力电缆是一种常用于输电和配电系统中的电缆，它采用交联聚乙烯作为绝缘材料，并且在导体上应用阻燃抗老化材料进行保护，保证了导体的安全性和可靠性。

该电缆广泛应用于石油、化工、冶金、电力、矿山、轻工等多种领域，是电力系统中不可或缺的一部分。

结构KVYJV交联聚乙烯绝缘电力电缆由导体、绝缘层、填充层、护套等多种部分组成，具有以下结构：•导体：采用纯铜或铝合金制造，以保证电导率和机械强度。

•绝缘层：采用交联聚乙烯作为绝缘材料，具有良好的电气性能以及优异的耐热性能和耐老化性能。

•填充层：用于填补电缆间隙，以保证电缆圆形度和机械强度。

•护套：采用PVC或PE材料作为保护层，具有阻燃、防水、阻腐等性能。

特点KVYJV交联聚乙烯绝缘电力电缆具有以下特点：•压缩导体：导体表面采用阻燃抗老化材料进行压缩，使电缆导体和绝缘层间得以完美组合，电缆传输更加稳定可靠。

•高防腐性：采用特殊的防腐技术使电缆具有防腐、耐化学性能，适合在恶劣的环境下使用。

•良好的温度特性：电缆的绝缘层采用交联聚乙烯材料，由于其具有良好的耐热性能，电缆可以在长时间高温下运行，并且在低温下也不会出现裂开现象，因此更加适合气候温差变化较大的地区。

•高耐老化性：采用交联聚乙烯作为绝缘层具有绝缘性能稳定，光、热、气候及其他化学性能影响不大等优点。

应用KVYJV交联聚乙烯绝缘电力电缆广泛应用于各种场合，例如：•电力系统：主要用于输电、配电及变电站的控制电缆、保护电缆和电动机电缆等•基础设施建设：如地铁、桥梁、隧道等•石油、化工、冶金、矿山等工业领域。

KVYJV交联聚乙烯绝缘电力电缆的优点在于其高耐热、高耐老化、耐腐蚀、防火、防水、防潮等特性。

这些特性使得它非常适合在各种极端环境中使用。

它对于电力系统的安全运行具有重要意义。

交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明型号适用围使用特性YJV YJLV ZR-YJV ZR-YJLV YJY YJLYZR-YJY ZR-YJLY 适用于室外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场1.工作温度:1-35kV电缆线芯允许长期工作温度为90℃。

2.线路短路温度:不能超过250℃,持续时间小于5秒。

3. 敷设温度正常敷设时的温度不应低于0℃,低于0℃敷设时,必须预合。

单芯电缆不允许敷设在磁性管道中。

先加执措施。

4. 敷设落差敷设不受水平落差限制5. 弯曲半径单芯:20(d+D)±5%多芯:15(d+D)±5%D=电缆试样实际外径mmd=导体的实际直径mYJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23适用于埋地敷设，能承受机械外力作用，但不能承受过大的拉力。

YJV32 YJLV32 ZR-YJV32 ZR-YJL32 YJV33 YJLV33ZR-YJV33 ZR-YJL33适用于水中或高落差地区，能承开通电线电缆营销博客，欢迎朋友们光临：hi.baidu./%B5%E7%CF%DF%B5%E7%C0%C2%D3%AA%CF%FA/blogTR-YJV72是什么电缆型号就本题而言，TR-代表软结构铜导电线芯；YJ-代表交联聚乙烯绝缘；V-代表聚氯乙烯护套；7-代表非磁性金属丝铠装；2-代表聚氯乙烯外护套。

通称可叫作：“铜芯交联聚乙烯绝缘无磁性金属丝铠装聚氯乙烯外护套软电力电缆”！交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆点击浏览大图【详细说明】一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。

10kv交联聚乙烯电缆绝缘电阻标准10kV交联聚乙烯电缆是一种用于高压输电和配电系统的电力电缆，其绝缘层是由交联聚乙烯材料制成的。

绝缘电阻是衡量电缆绝缘性能的重要指标之一，下面将详细介绍10kV交联聚乙烯电缆绝缘电阻的标准。

首先，我们需要了解什么是绝缘电阻。

绝缘电阻是指在特定条件下，测量两个电极之间电绝缘材料沿表面、体积和工作时间等方向上的电导率，以评估电绝缘层的性能。

绝缘电阻通常使用电压法进行测量，即在绝缘材料上施加一定电压，测量电流从而计算出绝缘电阻值。

对于10kV交联聚乙烯电缆，其绝缘电阻的标准由国家标准或行业标准制定。

根据目前的标准，10kV交联聚乙烯电缆绝缘电阻的最低要求通常为2GΩ·km，这是指在25℃温度下的常态绝缘电阻。

然而，实际生产中，为了保证电缆的可靠性和安全性，往往会有更高的绝缘电阻要求。

一些国家或企业还会制定更严格的标准，要求10kV交联聚乙烯电缆的绝缘电阻达到5GΩ·km或更高。

这是因为较高的绝缘电阻可以提高电缆的耐电压能力，减少漏电和击穿的风险。

在实际生产过程中，为了确保10kV交联聚乙烯电缆绝缘电阻符合标准要求，通常会进行严格的质量检验。

首先是原材料的选择和检查，保证交联聚乙烯材料的质量和性能符合要求。

其次是制造工艺的控制，包括交联过程的温度、时间和压力等参数的控制，以及绝缘层的后处理，如干燥和固化等。

最后是电缆的试验和验收，通过在实验室环境下对电缆进行绝缘电阻测试，确保其满足标准要求。

绝缘电阻的测试方法有很多种，最常用的是直流电压法和交流电压法。

在测试时，需要使用特定的测试仪器和设备，如绝缘电阻仪、高压发生器和试验电缆等。

测试时需要注意的是保持稳定的温度和湿度条件，并确保测试电压和测试时间的准确性。

总之，10kV交联聚乙烯电缆的绝缘电阻标准通常为2GΩ·km，但实际生产中可能存在更高的要求。

为了确保绝缘电阻达标，需要对原材料、制造工艺和测试方法进行严格控制和检查。

35kv及以下交联聚乙烯绝缘电力电缆本产品适用于固定敷设在交流50HZ,额定电压35Kv及以下的电力输配电线路上作输送电能.与聚氯乙烯绝缘电力电缆相比该产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单，重量轻，不受敷设落差限制，长期工作温度高(90 C)等特点。

生产执行标准：GB/T12706.1 —12706.4-2008《额定电压1kv ( Um=1.2kv )至口35kv ( Um=40.5kv )挤包绝缘电力电缆及附件》，也可按用户需要，采用国际电工委员会IEC60502-1997 标准生产。

使用特点1. 电缆敷设时的环境温度不得低于0 C，否则电缆需要预先加热。

2. 电缆的最小弯曲半径规定如下：单芯：20 (d+D)± 5%，三芯15 (d+D)± 5% (式中D为电缆实际外径，d为导体实际外径)；电缆导体的最高额定温度为90C,短路时(最长持续时间不超过5秒)，温度不超过250C。

电缆的型号、名称及适用场合Type ‘Description &Application Occasion电缆的额定电压，标称截面及芯数电缆结构尺寸及主要技术参数0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV、YJLV、（单芯）0.6/1kV 二芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV （2 芯）0.6/1kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1kV四芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1kV (3+1) 芯交联聚乙烯绝缘聚氯乙烯护套电力电缆Power Cab0.6/1kV五芯(3+2)交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1kV五芯(4+1)交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1kV 5 芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1kV二芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆Power Cab0.6/1kV四芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1kV (3+1) 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1kV 五芯(3+2)交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆Power Cab0.6/1kV 五芯(4+1)交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22 YJLV22 （4+1 芯）0.6/1kV 五芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆8.7/10kV,8.7/15kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆300 4.5 3.5 82.0 12336 6653 0.0601 0.100 495 390 —485 390 |43.1 28.2| 3.0318.7/10kv,8.7/15kv 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆交货耍求电缆交货长度不小于100m,允许长度不小于30m的短电缆交货，其数量不应超过交货总长度的10%;根据双方协议允许任何长度的电缆交货。

交联聚乙烯绝缘电力电缆引言交联聚乙烯绝缘电力电缆作为一种重要的电气设备，广泛应用于电力系统中的输电和配电过程中。

其高强度、高绝缘性能以及优异的耐高温性能使得它成为电力传输领域的重要选择。

本文将从以下几个方面对交联聚乙烯绝缘电力电缆进行详细介绍：交联聚乙烯绝缘原理、特性和优势、制造工艺以及应用领域。

一、交联聚乙烯绝缘原理交联聚乙烯是通过在聚乙烯材料中引入交联剂，并通过化学或物理方式进行交联反应，改变聚乙烯的分子结构，从而提高其绝缘性能和机械强度。

交联反应过程中，聚乙烯分子链之间形成三维网状结构，增强了其抗拉强度、热稳定性和电气性能。

二、交联聚乙烯绝缘电力电缆的特性和优势交联聚乙烯绝缘电力电缆具有以下特性和优势：1. 优异的绝缘性能交联聚乙烯绝缘电缆具有优异的绝缘性能，在高温、高湿等恶劣环境条件下仍能保持良好的绝缘性能，有效地阻止了电流的泄漏和散失。

2. 高耐热性交联聚乙烯绝缘电缆可以在高温条件下长时间工作，其耐热性能可达到85°C以上，适用于各种高温环境下的电力传输。

3. 良好的机械性能交联聚乙烯绝缘电缆具有较高的机械强度，能够承受一定的拉伸和挤压力，抗剥离和抗破坏能力强，适用于复杂的施工环境。

4. 优良的耐腐蚀性能交联聚乙烯绝缘电缆具有优良的耐腐蚀性能，不易受潮、腐蚀，并能够抵御化学物质的侵蚀。

三、交联聚乙烯绝缘电力电缆的制造工艺交联聚乙烯绝缘电力电缆的制造工艺主要包括以下几个步骤：1. 原材料筛选选择高纯度、高质量的聚乙烯材料作为电力电缆的绝缘层原料，同时也根据特定需求选择适宜的交联剂。

2. 塑化和混炼将聚乙烯材料在高温高压下进行塑化，加入交联剂进行混炼，使其均匀分散。

3. 绞合和挤出经过塑化和混炼后的材料进行绞合，形成电力电缆的芯线，然后通过挤出机进行挤出成型。

4. 交联将挤出成型的电力电缆芯线在高温条件下进行交联处理，通过热熔、电熔或辐射照射等方式，使聚乙烯分子链发生交联反应，形成稳定的绝缘层。

btly电缆执行标准一、BTLY电缆简介BTLY电缆，全称为交联聚乙烯绝缘阻燃电力电缆，是一种新型的电力传输电缆。

它具有优良的电气性能、机械性能和阻燃性能，在我国得到了广泛的应用。

二、BTLY电缆执行标准概述1.国内标准在我国，BTLY电缆的相关标准主要有GB/T 12706.1-2008《额定电压10kV及以下交联聚乙烯绝缘电力电缆及其附件》等。

这些标准对BTLY电缆的绝缘材料、护套材料、电缆结构、电气性能、机械性能、阻燃性能等方面进行了详细的规定。

2.国际标准在国际上，BTLY电缆的相关标准主要有IEC 60502-1-2017《低压交联聚乙烯绝缘电力电缆和附件》等。

这些标准对BTLY电缆的性能要求、测试方法、标志和包装等方面进行了规定。

三、BTLY电缆的应用领域BTLY电缆因其优异的性能，广泛应用于住宅、商业和工业电力系统中，如楼宇、电站、变电站、发电厂等场所。

四、BTLY电缆的性能优势1.优良的电气性能：BTLY电缆的绝缘材料具有较高的绝缘电阻和击穿强度，能有效防止电缆的漏电和击穿现象。

2.良好的机械性能：BTLY电缆具有较高的抗拉强度和抗压强度，能承受较大的机械应力。

3.阻燃性能：BTLY电缆在火灾情况下，能有效抑制火势的蔓延，降低火灾风险。

4.耐腐蚀、耐老化：BTLY电缆的绝缘层和护套层具有良好的耐腐蚀性和耐老化性能，能在恶劣环境下长期运行。

五、选购BTLY电缆的注意事项1.选择正规的生产厂家，确保产品质量。

2.根据实际需求，选购合适规格和电压等级的电缆。

3.了解电缆的阻燃性能，确保安全使用。

4.注意电缆的敷设方式，合理规划线路布局。

六、总结BTLY电缆作为一种新型的电力传输电缆，凭借其优异的性能，得到了广泛的应用。

交联聚乙烯绝缘电力电缆参数交联聚乙烯（cross-linked polyethylene，简称XLPE）是一种常用于电力电缆绝缘材料的聚合物。

其主要优点是具有出色的电气特性和耐热性能，能够在高温和高压下保持良好的绝缘能力。

下面将介绍交联聚乙烯绝缘电力电缆的主要参数。

1.电气特性：交联聚乙烯绝缘电力电缆具有优异的电气性能，包括低介电常数、低电阻率和材料电阻的稳定性。

这些特性使其能够传输电力信号时降低传输损耗，并能够在不同的电压等级下实现可靠的电气连接。

2.耐热性：交联聚乙烯绝缘电缆具有出色的耐热性能，能够在高温环境下长期稳定工作。

其耐热温度一般可达90℃，甚至可以高达130℃。

这使得交联聚乙烯电缆可以应对高负载和高温环境下的工作要求，例如在发电厂、变电站和工业设备等环境中使用。

3.耐化学性：交联聚乙烯绝缘电缆对于大多数化学物质都具有良好的耐化学性。

它不容易受到酸、碱、溶剂和油类物质的侵蚀，能够在恶劣的化学环境下保持稳定的电气性能。

4.抗老化性：交联聚乙烯绝缘电缆具有较长的使用寿命，能够长期稳定工作。

其抗氧化性能强，不容易出现绝缘老化的问题，延长了电缆的使用寿命。

5.绝缘电阻：交联聚乙烯绝缘电缆具有较高的绝缘电阻，能够有效地隔离电线内部的电流，防止电流外泄和漏电现象的发生。

6.机械强度：交联聚乙烯绝缘电缆具有较高的机械强度和耐拉伸性能，能够在安装和运输过程中承受一定的拉力和压力而不易损坏。

总之，交联聚乙烯绝缘电力电缆是一种在电力输送和分配中广泛使用的材料，其参数包括优异的电气特性、耐热性、耐化学性、抗老化性、绝缘电阻和机械强度。

这些参数使其成为一种可靠、安全和高效的电力电缆绝缘材料。
