企业标准轨道交通用直流电压1500V阻燃电力电缆结构示意图(精品课件)

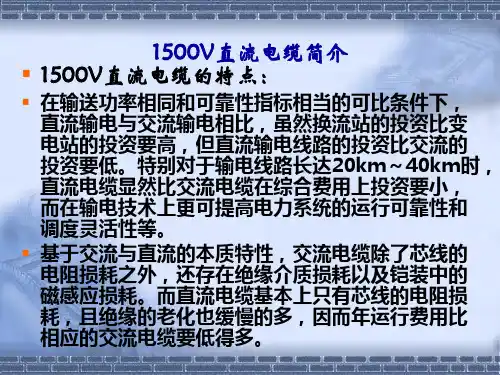

地铁或轻轨直流牵引用电力电缆本产品适用于额定电压1500V(最高工作电压1800V)的地铁或轻轨直流牵引用电力电缆。

本产品的结构有以下特点：1采用铜芯导体，电阻率低、导电性能好，机械物理性能优良；2采用交联聚乙烯绝缘，具有优良的电气性能和机械物理性能；3采用综合防水层结构，即缠绕阻水带、纵包铝/塑复合带(若需)及挤包聚乙烯内护层，具有优异的防水性能；4采用绕包高阻燃带、铜带或钢带铠装(若需)，具有良好的阻燃和防鼠啮功能；5采用耐候型低烟无卤阻燃聚烯烃材料作为电缆的外护套，具有防紫外线、阻燃、无毒和低烟的性能。

本产品的环保安全性及可靠性高，使用寿命长，电缆安装后毋需经常维护。

我公司还可根据用户要求设计额定电压750V、3000V以及满足如防油、防白蚁等特殊性能要求的直流轨道交通电力电缆。

产品名称、型号、规格产品名称：铜芯交联聚乙烯绝缘防水/防紫外线低烟无卤阻燃A类(或B类)聚烯烃护套直流轨道交通电力电缆产品型号：FS/FZ-WDZA(或B)-TZYJE额定电压：1500V、750V或3000V芯数：l芯规格(标称截面)：50~400mm2产品技术性能12.3.1电缆导体正常运行时的最高温度为90℃，短路时最高温度不超过250℃(最长持续时间不超过5S)；12.3.2电缆径向阻水试验(15℃~30℃3，72h)：绝缘层外无水纹；12.3.3电缆成束燃烧试验：炭化部分的最长距离≤2.5m；12.3.4护套材料燃烧时的卤酸气体释放量≤5mg/g；12.3.5护套材料燃烧时的PH≥4.3；12.3.6护套材料燃烧时的电导率≤10μS/mm；12.3.7电缆燃烧时烟密度试验：透光率≥60%；12.3.8护套耐候试验(氙灯法，1008h老化)：通过。

上海特缆电工科技有限公司本产品适用于城市轨道交通的直流牵引供电系统，作为直流输电电力电缆。

本产品分正极电缆和负极电缆，正极电缆适用于从牵引变电所向接触网输送直流电额电力电缆，负极电缆适用于从回流轨至牵引变电所输送直流电的电力电缆。

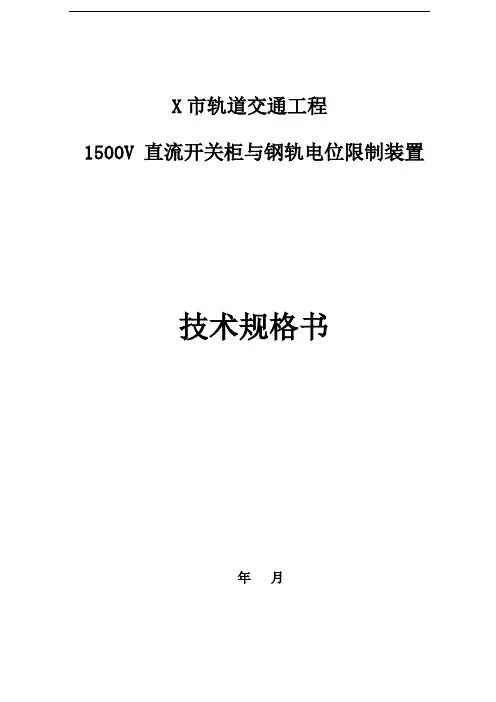

X市轨道交通工程1500V 直流开关柜与钢轨电位限制装置技术规格书年月目录一、技术条件 (1)1、适用范围 (1)2、环境条件 (1)3、采用标准 (1)4、系统参数 (2)5、技术要求及性能 (2)6、结构要求 (22)7、可靠性、可维护性、可扩展性 (28)8、铭牌及标识 (29)9、计划采用的主要元器件/原材料清单 (30)二、供货范围 (31)一、技术条件1、适用范围本技术规格书适用于X轨道交通工程供电系统设备中的1500V 直流开关柜及钢轨电位限制装置的技术要求。

2、环境条件装设地点：户内、户外（车辆段、停车场内钢轨电位限制装置）环境温度：-5℃～40℃相对湿度：日平均值不大于95%；月平均值不大于90%，有凝露情况发生。

海拔高度：≤1000 m地震烈度：≤6 度，设计基本地震加速度值为0.05g振动：f ＜10Hz 时，振幅为 0.3mm；10Hz ＜f ＜ 150Hz 时，加速度为1m/s2。

雷暴日：>47 日/年3、采用标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准：EN50123.1~7-2003 《Railway Applications - Fixed Installations - D.c.Switchgear》EN50124.1-1999 《铁路应用-绝缘配合-部分1：对绝缘和爬距的基本要求》IEC60146 《半导体变流器》IEC60439 《低压开关设备和控制设备组件》IEC60077 《电力牵引设备》IEC947 《低压开关设备和控制设备》IEC60068-2-30 《抗湿热环境能力》IEC60255-5 《电气继电器.第 5 部分：测量继电器和保护设备的绝缘配合要求和试验》GB/T14048.1-2012 《低压开关设备和控制设备总则》GB/T14048.2-2008 《低压开关设备和控制设备低压断路器》GB/T 7261-2008 《继电器及继电保护装置基本试验方法》GBT 25890.1~8-2010 《轨道交通地面装置直流开关设备》GB/T14598.13-2008（或I EC60255-22-1：2007）《电气继电器第22-1 部分：量度继电器和保护装置的电气干扰试验 1 MHz 脉冲群抗扰度试验》GB/T14598.14-2010（或I EC60255-22-2：1998）《电气继电器第22-2 部分：量度继电器和保护装置的电气干扰试验静电放电试验》GB/T14598.9-2010（或I EC60255-22-3：2002）《电气继电器第22-3 部分：量度继电器和保护装置的电气干扰试验辐射电磁场抗扰度》GB/T14598.10-2012《电气继电器第 22-4 部分：量度继电器和保护装置的电气干扰试验电快速瞬变/脉冲群抗扰度试验》开关柜及其组成部件应满足上述国内、国际标准的要求，且所采用的标准均为合同执行时的最新有效版本。

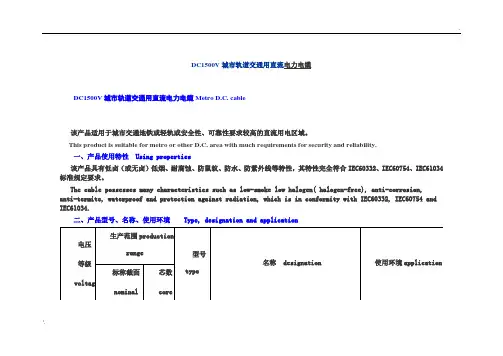

DC1500V城市轨道交通用直流电力电缆DC1500V城市轨道交通用直流电力电缆Metro D.C. cable该产品适用于城市交通地铁或轻轨或安全性、可靠性要求较高的直流用电区域。

This product is suitable for metro or other D.C. area with much requirements for security and reliability.一、产品使用特性Using properties该产品具有低卤（或无卤）低烟、耐腐蚀、防鼠蚁、防水、防紫外线等特性，其特性完全符合IEC60332、IEC60754、IEC61034标准规定要求。

The cable possesses many characteristics such as low-smoke low halogen( halogen-free), anti-corrosion, anti-termite, waterproof and protection against radiation, which is in conformity with IEC60332, IEC60754 and IEC61034.二、产品型号、名称、使用环境Type, designation and application'.'.FS/FZ—防水防紫外线Note: WD---low-smoke halogen-free DD--- low-smoke low-halogen ZA---Class A flame-retardant( also can provide Class B, Class C flame-retardant). FS/FZ--- water proof/protection against UV radiation.三、电缆特殊性能Special characteristics'.四、产品结构示意图: Sketch map of structure '.1、铜导体 Conductor2、 XLPE绝缘XLPE insulation3、阻燃内护 Flame-retardant inner sheath4、铜带 Copper tape5、阻燃外护Flame-retardant outer sheath'.。
