热流道模具概述1. 热流道模具概述（1）1次主流道部、分流道部用加热器加热流道部从而使流道里的树脂处于熔融状态进行成型。
该流道部一般称为歧管。
岐管块（由岐管构成的部分）与其他模具部分的接触面极小，以避免热量从岐管传到模具。
（2）2次主流道部通常称为热喷嘴，大致分为内部加热型和外部加热型两种。
（3）浇口1. 开式浇口：浇口部始终受到加热，没有浇口封闭。
一般多用于半热流道中。
2. 热开闭浇口：通电时浇口熔融并开启，冷却时固化并关闭。
3. 机械开闭浇口：浇口部始终受到加热，以机械方式开闭浇口。
大致分为弹簧式、液压活塞式、气压活塞式。
2. 热流道系统的优点和长处相对于冷流道，热流道有下列优点：（1）由于主流道和分流道没有成型，因此无需回收利用它们。
（2）有时可进行短周期成型。
（3）有时可减少多腔成型时的尺寸偏差。
（1）主流道和分流道的回收利用问题采用冷流道方式的主流道和分流道只要不发生劣化就可以回收利用，因此从材料损失方面来看可以说没有什么不利之处。
但流道的回收利用存在以下几个问题。
热流道不存在这些问题，因此可以说这也正是热流道的一个优点。
1-1) 回收材料的使用增加了受热历史，因此也增加了热分解、水解以及变色的可能性。
特别是当相对流道与产品的比例偏大时，回收比例也会增大，因此更容易发生这些问题。
1-2) 在主流道和分流道的保管和粉碎的过程中有可能混入异物。
混入的异物会造成成形品外观不良，有时甚至会破坏成型品。
1-3) 如果粉碎材料粒度分布偏大，则可能会因塑化不均而导致成形品不良。
均化粒度或再次挤出又会增加成本并延长受热历史，从而导致劣化。
此外，混合使用新料和粉碎材料时，如果粒度大小不同，则在料斗或料仓中可能会发生分离。
此时应在混合的同时一点一点地加料。
（2）成型周期2-1) 虽然冷流道被设计得尽可能地短而细，但相对于成形品的厚度来说，主流道和分流道通常还是偏粗。
此处的冷却和固化有时会成为短周期成型的决定因素，这是因为固化时间与厚度的平方成正比。

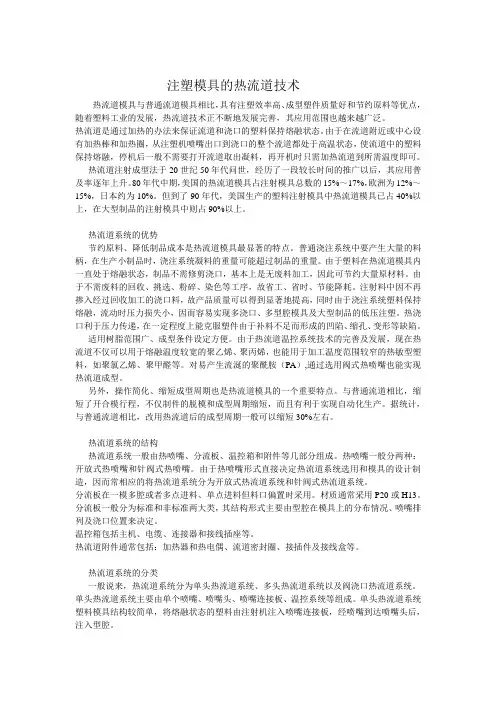

注塑模具的热流道技术发布日期:2007-3-24 热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着塑料工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。
热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。
由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。
热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。
80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。
但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。
热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。
普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。
由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。
由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。
注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注塑。
热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。
适用树脂范围广、成型条件设定方便。
由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。
对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。
另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。
与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。
注塑模具的热流道技术热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着塑料工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。
热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。
由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。
热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。
80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。
但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。
热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。
普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。
由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。
由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。
注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注塑。
热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。
适用树脂范围广、成型条件设定方便。
由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。
对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。
另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。
与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。
四，主要研究内容和要达到的主要技术，经济指标
新型热流道模具的开发是现代注塑技术发展的一个关键技术里程碑
热流道技术（Hot Runner）是基于新型模具设计和制造技术，将微型加热，控制和锁阀系统植入模具流道部分，相当于将注塑系统微型化并延伸到模具内部，这样在生产过程中流道部分的熔体每次都可以被下一注塑周期利用。
这样就从根本上消除了普通注塑模具大约10%的水口料的产生
本项目主要研究内容包括
1.了解国内外热流道技术发展的最新成果，直接再设计中引入阀针式热咀（V/G）,跨过热咀（H/T）式落后的技术
2.参加各种塑胶展和考察先进的模具制造厂，筛选能够达到以下技术指标的供应商：Husky，Yudo,,Hi-Mold
热流道系统参数表：塑料原料型号
热流道板温度控制点
模具温度控制点
热流道系统设定温度范围
热流道安全使用电压，单相频率
热流道系统安全使用电流。
注塑模具的热流道技术热流道模具与一般流道模具相比，具有注塑效率高、成型塑件质量好和节省原材料等优点，随着塑料工业的进展，热流道技术正不断地进展完善，其应用范围也越来越广泛。
热流道是通过加热的方法来保证流道和浇口的塑料保持熔融状态。
由于在流道相近或中心设有加热棒和加热圈，从注塑机/喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。
热流道注射成型法于20世纪50时代问世，经过了一段较长时间的推广以后，其应用普及率逐年上升。
80时代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。
但到了90时代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。
热流道系统的优势节省原材料、降低制品成本是热流道模具zui显著的特点。
一般浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。
由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节省大量原材料。
由于不需废料的回收、选择、粉碎、染色等工序，故省工、省时、节能降耗。
注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而简单实现多浇口、多型腔模具及大型制品的低压注塑。
热浇口利于压力传递，在肯定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。
适用树脂范围广、成型条件设定便利。
由于热流道温控系统技术的完善及进展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。
对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。
另外，操作简化、缩短成型周期也是热流道模具的一个紧要特点。
与一般流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。
