明挖扩大基础施工(作业指导书)

沪昆客专贵州段CＫＧZTJ-9标段桥梁工程编号: 明挖扩大基础施工作业指导书单位:编制：审核:批准:2010年1０月31日发布 2010年11月1日实施沪昆客专贵州段桥梁工程明挖扩大基础施工作业指导书1 适用范围适用于沪昆客专贵州段ＣKGＺTJ-９标段桥梁工程明挖扩大基础施工。

2 作业准备2.1 内业资料准备2.1.１设计图纸已自审、会审和交底，操作人员已接受技术交底,有符合规范及施工要求的地质报告;２.1.2 开工报告已经审批，用于工程的原材料已经检验合格。

2．1.3 基坑开挖的防护方案编制完毕,并已审批；防护方案满足现场施工安全需要。

2.2 外业资料准备2．2．1 现场征地拆迁工作已完成，施工便道及临时工程布置满足施工要求；施工图现场核对已完成,满足施工需要。

2.2.2 既有架空电线、地下电缆、给排水管道已进行现场核对、迁改或采取保护措施。

2.2.3 桥梁弃渣场位置已选定,弃渣场防护施作完毕。

2.２．４靠近隧道洞门范围的墩台，隧道边仰坡开挖、防护施作完毕。

2.２．5 现场已经进行测量放样,对工班长及作业人员进行交桩。

２．2．６基础施工所用的材料、机具已到位,满足施工需要。

3 技术要求3.1 设计提供的地质条件满足施工需要。

3.2 原材料已进场检验,混凝土配合比以确定，混凝土强度满足设计要求。

3.３技术交底已交至作业工班，作业人员已熟练掌握作业内容;对作业人员已进行技术、安全教育培训，考核合格后方可上岗。

４施工程序与工艺流程4.1施工程序施工程序为：现场核对→测量放样→基坑开挖→边坡防护→基底检测→钢筋制作及安装→混凝土浇筑→混凝土养护。

5施工要求5．１施工准备基坑开挖前做好施工测量，测定基础纵横边线、中线和临时水准基点,同时还必须做好断面测量，放出基础边桩，经核对无误。

基坑开挖前还必须搞好防水排水工作，应在基坑顶部边缘外四周挖好防水排水沟拦截雨水。

完成“四通一平”工作，备妥好基坑开挖的挖掘机械、运渣汽车、抽水机、爆破用风枪及空压机等设备。

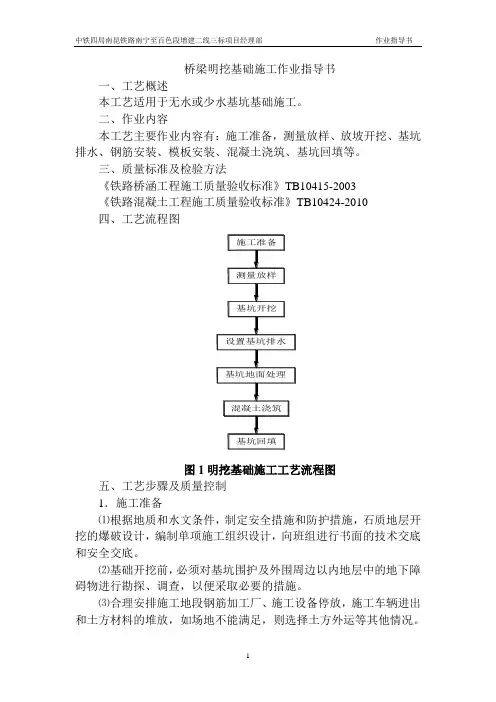

桥梁明挖基础施工作业指导书一、工艺概述本工艺适用于无水或少水基坑基础施工。

二、作业内容本工艺主要作业内容有：施工准备，测量放样、放坡开挖、基坑排水、钢筋安装、模板安装、混凝土浇筑、基坑回填等。

三、质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010四、工艺流程图图1明挖基础施工工艺流程图五、工艺步骤及质量控制1．施工准备⑴根据地质和水文条件，制定安全措施和防护措施，石质地层开挖的爆破设计，编制单项施工组织设计，向班组进行书面的技术交底和安全交底。

⑵基础开挖前，必须对基坑围护及外围周边以内地层中的地下障碍物进行勘探、调查，以便采取必要的措施。

⑶合理安排施工地段钢筋加工厂、施工设备停放，施工车辆进出和土方材料的堆放，如场地不能满足，则选择土方外运等其他情况。

⑷落实施工方法、施工设备、施工技术，在安全、可靠、经济、合理的前提下，因地制宜确定设计方案，使施工方案适合施工现场实际情况。

⑸施工放样：测定基坑纵、横中心线及高程水准点后，按边坡的边坡率放出上口开挖边线桩，并撒出开挖灰线。

放样完毕后，监理驻地工程师复核、签认手续。

⑹开挖前对施工作业人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。

2.基坑开挖明挖基础采用直接挖土的方法开挖基坑，到岩层可采用风镐开挖配合控制爆破开挖。

先初步放样，画出基础边界（含放坡），用人工配合机械开挖，人工清理四周及基底，并找平。

基坑开挖的尺寸根据基础的尺寸，模板的设计及操作要求，设置排水沟及集水井等因素来进行确定。

基坑下口开挖的大小应满足基础施工的要求。

渗水的土质，基底平面尺寸可适当加宽50~100cm，便于设置排水沟和安装模板，若进入岩层，根据设计要求的可直接开挖成设计尺寸的大小，原槽浇筑混凝土。

基坑开挖的坡度以保证边坡的稳定性为原则，根据地质条件，开挖深度，现场的具体情况确定，当基坑壁不易稳定或放坡开挖受场地限制，或放坡开挖工作量过大不经济时，可按具体情况采取加固坑壁措施，如挡板支撑，钢板桩，锚杆支护或土钉墙，基坑顶面应设置截水沟，防止地面水流入基坑。

明挖基础施工作业指导书编制人：审核人：技术负责人：单位负责人：中国建筑股份有限公司额哈铁路项目部明挖基础施工作业指导书1. 施工准备工程开工前各项准备工作必须提前完成。

施工人员、机械设备全部到位；施工便道修筑完成，可直接到达施工现场；施工用水专用管道供水正常，混凝土拌和站工作正常；施工用电线路架设完成，备用发电机已到位。

建筑材料运到现场，物资部门开出材料取样通知单，由试验人员进行现场取样试验，试验合格，填写《原材料进场报验单》报请监理工程师批准。

各种原材料、半成品均应有出厂合格证、产品质量证明书和试验报告，进场后分类别堆码存放，并挂牌标识检验和试验状态。

2. 施工工艺要点及方法2.1 施工工艺要点2.1.1 基坑开挖①基坑开挖前用仪器进行精确测量定位放样。

②基坑开开时注意根据不同的地质情况作各种对应的防护措施。

③若基地为土质时，开挖完成后应在基底设排水措施。

④基搞开挖完成后，应尽快完成基础混凝土浇筑，底层基础不支立模板，采用混凝土满灌。

2.1.2模板工程模板制作和安装①基础模板采用组合钢模板，模板的制作和安装应符合《铁路混凝土与砌体工程施工质量验收标准》的规定。

②模板及支架必须安臵于设计的可靠基底上，并有足够的支撑面积和防、排水措施。

③模板安装必须稳固牢靠，接缝严密，不得漏浆。

模板与混凝土的接触面必须清理干净并涂刷隔离剂。

混凝土浇筑前，模型内的积水和杂物应清理干净。

④浇筑混凝土前应对模板及支架进行自检，自检合格后报驻地监理工程师检查验收。

⑤施工过程中应对模板及支架进行观察和维护，发现跑模、变形等异常情况时，应停止施工，采取措施，并形成记录。

2.1.3 混凝土工程（1）混凝土施工应符合：①混凝土所用原材料按品种、规格和检验状态分别标识存放，专人负责保管、登记。

当混凝土所用的原材料发生变化时，必须重新选定配合比。

②混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

当下层混凝土初凝后浇注上一层混凝土时，应按施工缝进行处理。

明挖扩大基础施工方案一、背景在建筑工程中，基础的打造是千万不能忽视的。

因为一个建筑的稳定性和安全性很大程度上取决于其基础的施工质量。

在有些情况下，为了增强建筑的承重能力，需要采用“明挖扩大”的方法进行基础的施工。

那么这种方法具体需要哪些方案和措施呢？下面我们就来详细探讨一下。

二、什么是明挖扩大基础施工“明挖扩大”是一种基础加固的方法，可以帮助增加建筑的承载能力，同时保证建筑物的稳定性。

该方法主要是基于：通过在原有基础上进行挖掘，扩大基础的面积，从而增强其支撑能力。

相对于重新打造基础来说，“明挖扩大”可以节省大量时间和成本，并且对已有建筑结构的影响较小。

三、明挖扩大基础施工方案1.施工前准备在施工前，需要进行全面的勘察和设计，制定适合本次施工的“明挖扩大”方案。

具体包括：•基础类型：确定建筑的基础类型，以及增强基础的承载能力目标。

•施工计划和方案：确定施工的计划和步骤，包括挖掘的深度、面积和方式等。

•土质分析：对基础下的土质进行分析，确定施工过程中可能遇到的困难，制定相应的应对策略。

•施工安全：制定施工安全措施，保障工人人身安全和建筑物的稳定性。

2.辅助措施明挖扩大基础施工需要借助一些辅助措施，以确保施工的效率和质量。

具体包括：•支撑材料：铁，钢，木材等支撑材料应准备充足，能承受不同环境的力。

•挖掘设备：挖掘设备应满足施工深度和面积的要求，挖机手应当具有相关的操作技能。

•排水系统：基础下水表起伏大，表层积水严重，加之下雨天气，需设置密闭水泵安全排水系统。

•固定焊接：和支撑材料固定焊接，以稳固强度3.施工步骤具体的施工步骤如下：•初步准备：清除基础表面杂物，动土之前注意清理地下设施。

•尺寸标记：标出扩大后的基础范围，以便后续施工。

•挖掘：按照事先制定的挖掘计划和方案，利用挖掘设备进行挖掘。

•处理基础：扩大基础之后需要再次处理加强基础板承受力，水泥、钢筋进行搭接和钢板的加固。

•条件反馈：施工过程中，需要随时反馈基础情况，如有非计划情况立即处理。
