粗拙度标明方法新（ 06 版）旧标准对照1 注意表面构造表示法所属标准化领域的变化 (2)2 注意表面构造符号分类的变化 (2)3 注意表面构造要求的标明 (3)3.1 图形符号的比率和尺寸 (3)3.2 各项标明内容的注写地点 (3)3.3 表面构造参数的表示 (4)3.4 表面纹理方向 (5)3.5 加工余量 (5)4 注意表面构造要求在文本中的表示 (5)5 注意表面构造要求在图样上的标明地点 (6)6 注意简化标明新规定 (7)7 注意传输带及评定长度的标明 (9)8 注意表面构造符号的标明方向 (9)9 标明要完好 (9)10 注意表面构造参数的含义 (9)表面构造要求包含粗拙度、涟漪度、原始轮廓等参数。
其表示方法的标准是模具设计不行缺乏的常用标准。
作为规定表面构造标明方法重要基础性国家标准的GB/T131-1993《机械制图、表面粗拙度符号、代号及其标明》国家标准于2006 年被订正为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面构造的表示法》。
新版标准采纳ISO 1302：2002 《产品几何技术规范 (GPS)技术产品文件中表面构造的表示法》( 英文版 ) ，共有 11 章及 10 个附录，分别对技术产品文件中表面构造的表示方法作出了规定，合用于所有产品对表面构造有要求的标明。
与原1993 年版旧标准对比，技术内容发生了很大变化。
所以，贯彻标准时需要加以注意。
1注意表面构造表示法所属标准化领域的变化本次订正，将表面构造表示法从机械制图领域划归为产品几何技术规范领域。
所以，标准名称由本来的《机械制图、表面粗拙度符号、代号及其标明》改正为《产品几何技术规范(GPS)技术产品文件中表面构造的表示法》。
将表面构造表示法所属标准化领域加以捋顺，有利于标准之间的互相协调。
2注意表面构造符号分类的变化新版标准对表面构造图形符号的规定没有变化，但对表面构造图形符号的分类作了调整。
新旧标准的粗糙度对照表
在日常工作中，有时候我们需要对看老的图纸，但是老图纸很多都是旧标准的东西，这个就需要我们手里有这些新旧标准的资料，下面是我整理的一些新旧标准的粗糙度对照表，还算比较全的，希望对大家能有帮助。
第1系列第2系列第1系列第2系列▽110080400300▽25040200160▽3252010080▽412.5105040▽5 6.352520▽6 3.2 2.512.510▽7 1.6 1.25 6.3▽80.80.82 3.2▽90.40.68 1.6▽100.20.160.8▽110.10.080.4▽120.050.040.2▽130.0250.020.1▽14
0.0120.010.05
Ra Rz
级别
在上述的粗糙度标准中，左侧为老式标准粗糙度值，右侧新标准粗糙度值，但是平常的工作中，我们一般采用的第一系列的粗糙度，而很少使用第二系列的粗糙度值，一般采用Ra第一系列的粗糙度值，这些资料仅供参考，具体的还有根据相应的数据要求决定！！！
本文由编辑制作完全是经验总结。
中日粗糙度对照表中美表面粗糙度对照表
中国旧标准 ( 光洁度 ) 中国新标
准 ( 粗
糙度 )Ra
美国标
准 (微
米 )，
Ra
美国标准
( 微英
寸 )，Ra
▽ 4 6.3 8.00 320 6.30 250
▽ 5 3.2 5.00 200 4.00 160 3.20 125
▽ 6 1.6 2.50 100 2.00 80 1.60 63
▽ 7 0.8 1.25 50 1.00 40 0.80 32
▽ 8 0.4 0.63 25 0.50 20 0.40 16
中美表面粗糙度对照表
中美表面粗糙度对照表
中国旧标准
( 光洁度)
中国新标准( 粗糙度)Ra 美国标准(微米 )，Ra 美国标准( 微英寸)，Ra
▽ 4 6.3 8.00 320 6.30 250
▽ 5 3.2 5.00 200 4.00 160 3.20 125
▽ 6 1.6 2.50 100 2.00 80 1.60 63
▽7 0.8 1.25 50 1.00 40 0.80 32
▽8 0.4 0.63 25 0.50 20 0.40 16
欧洲粗糙度标注
N12 50
N11 25
N10 12.5
N9 6.3
N8 3.2
N7 1.6
N6 0.8
N5 0.4
N4 0.2
N3 0.1
N2 0.05
N1 0.025
粗糙度分级和我国一样,只是符号不同.

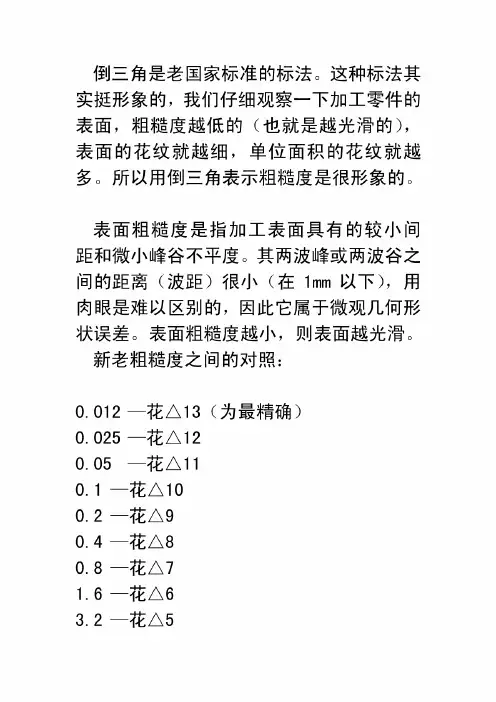

倒三角的标注和俩个、三个连续倒三角的的标注是表面粗糙度，是日本旧标注法，倒三角相当于２５，１２.５；俩个连续倒三角相当于６.３，３.２；三个连续倒三角相当于１.６，０.８，０.４。
抛光等级对照表
Polish Grade Comparisi on
卩in是半导体方面的单位与1卩m=39.37卩in
倒三角是日本的粗糙度，一个三角是是 1.6 ,两个三角就是3.2国标新旧标准对照：
表面光洁度14 级=Ra 0.012
表面光洁度13 级=Ra 0.025
表面光洁度12 级=Ra 0.050
表面光洁度11 级=Ra 0.1
表面光洁度10 级=Ra 0.2
表面光洁
度
9 级=Ra 0.4
表面光洁度8 级=Ra 0.8
表面光洁度7 级=Ra 1.6
表面光洁度6 级=Ra 3.2
表面光洁度5 级=Ra 6.3
表面光洁度4 级=Ra 12.5
表面光洁度3 级=Ra25
Ra是在取样长度内轮廓偏距绝对值的算术平均值
Rmax是在取样长度内最大峰高与最大谷深的高度差
Rmax和Ra没有直接关系，统计上两者间的关系大概是
Rmax = 4Ra
表面光洁度2 级=Ra50
表面光洁度1级=Ra 100
以上表面粗糙度单位均为卩m,即微米。
符号息义及说切。
