表面粗糙度与光洁度对照表

表面粗糙度与表面光洁度级别对照表(可以直接使用，可编辑实用优秀文档，欢迎下载）表面粗糙度与表面光洁度级别对照表表面粗糙度与光洁度对照表•轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，•不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，•轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

•轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，•不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，•轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙在不同的加工方法中的参考应用详细资料表面粗糙度对照表一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

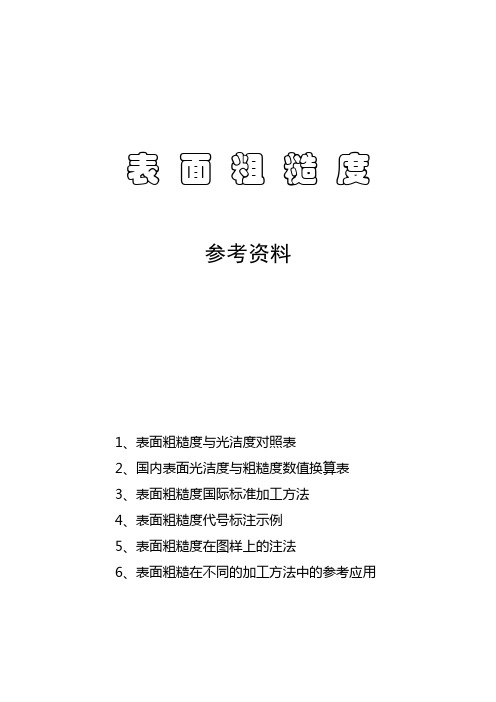

表面粗糙度
参考资料
1、表面粗糙度与光洁度对照表
2、国内表面光洁度与粗糙度数值换算表
3、表面粗糙度国际标准加工方法
4、表面粗糙度代号标注示例
5、表面粗糙度在图样上的注法
6、表面粗糙在不同的加工方法中的参考应用
表面粗糙度与光洁度对照表
∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙在不同的加工方法中的参考应用
详细资料。

光洁度与表面粗糙度对照表
光洁度与粗糙度
光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7 ▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14 粗糙度Ra 50 25 12.5 6.3 3.2 1.60 0.80 0.40 0.20 0.100 0.050 0.025 0.012 - Rz 200 100 50 25 12.5 6.3 6.3 3.2 1.60 0.80 0.4 0.20 0.100 0.050 工件表面粗糙度是数字越小表面越光滑吗？
数字的单位是um,看下面的参数可以知道数值越小工件表面越光滑
表面粗糙度参数共有3个分别是Ra Rz Ry
Ra 在取样长度内，轮廓偏距绝对值的算术平均值
Rz 在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和
Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离
顺便说一下表面粗糙度的表示方法:
如果粗糙度表示符号是一个对号,里面加小短横,意思是通过加工的方法获得的表面粗糙度
如果粗糙度表示符号是一个对号,里面加小圆圈,意思是非加工表面的粗糙度
如果粗糙度表示符号是一个对号,里面什么也没有,意思是表面粗糙度无论用什么办法获得都可以
如果图面没标注粗糙度选用Ra 还是Rz 还是Ry 的情况下应选用Ra.
旧标准是级数越高越光洁，新标准是标注数字越小越光洁.。

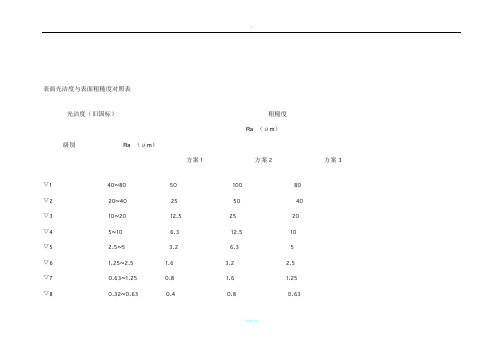

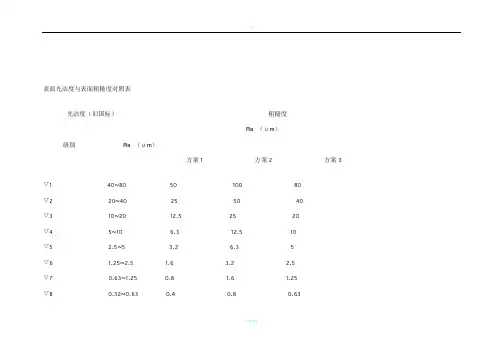

表面光洁度与表面粗糙度对照表光洁度（旧国标）粗糙度Ra （μm）级别 Ra （μm）方案1 方案2 方案3 ▽1 40~80 50 100 80▽2 20~40 25 50 40▽3 10~20 12.5 25 20▽4 5~10 6.3 12.5 10▽5 2.5~5 3.2 6.3 5▽6 1.25~2.5 1.6 3.2 2.5▽7 0.63~1.25 0.8 1.6 1.25▽8 0.32~0.63 0.4 0.8 0.63页脚内容▽9 0.16~0.32 0.2 0.4 0.32 ▽10 0.08~0.16 0.1 0.2 0.16 ▽11 0.04~0.08 0.05 0.1 0.08 ▽12 0.02~0.04 0.025 0.05 0.04 ▽13 0.01~0.02 0.012 0.025 0.02 ▽14 >0.01 0.006 0.012 0.01 Ra:轮廓算术平均偏差值*.方案 1 的Ra 与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.**.方案2 的Ra 比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.***.方案3 的Ra 与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.页脚内容****Ra 为0.1μm 时,其符号如下,余类推.页脚内容页脚内容页脚内容这是日本的光洁度的表示方法，三个倒三角形代表表面光洁度为三花级，Ra＝0.2～0.8，有三个等级，即三花7（相当于Ra0.8）、三花8（相当于Ra0.4）、三花9（相当于Ra0.2），G表示研磨加工。

这个概念要讲详细点，首先三角是倒的，这个图应该是日本或者台湾的，现在日本和台湾用的是光洁度▽,▽▽,▽▽▽,▽▽▽▽。

▽▽▽▽对应Ra＜0.2；▽▽▽对应Ra= 0.2~0.8；▽▽对应Ra=1.6~6.3；▽对应Ra=12.5~50。

要到达▽▽▽▽至少要研磨，精度更高的话要超级加工〔例如工作时承受较大变应力作用的重要零件表面、保证精确定心的锥体表面、液压传动用的孔表面、汽缸套的内表面、活塞销的外表面、仪器导轨面、阀的工作面等〕。

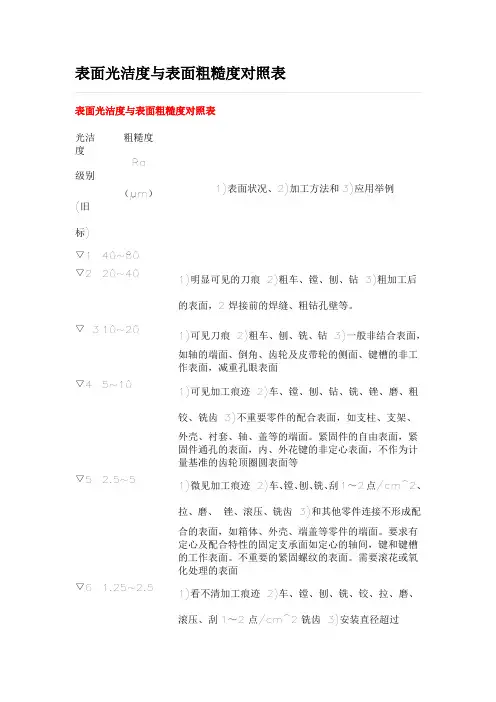

表面光洁度与表面粗糙度对照表表面光洁度与表面粗糙度对照表光洁度级别(旧标)粗糙度Ra（μm）1)表面状况、2)加工方法和3)应用举例▽140~80▽220~401)明显可见的刀痕2)粗车、镗、刨、钻3)粗加工后的表面，2焊接前的焊缝、粗钻孔壁等。

▽ 310~201)可见刀痕2)粗车、刨、铣、钻3)一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面▽45~101)可见加工痕迹2)车、镗、刨、钻、铣、锉、磨、粗铰、铣齿3)不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等▽5 2.5~51)微见加工痕迹2)车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿3)和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面▽6 1.25~2.51)看不清加工痕迹2)车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿3)安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面▽70.63~1.251)可辨加工痕迹的方向2)车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压3)要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等▽80.32~0.631)微辨加工痕迹的方向2)铰、磨、镗、拉、刮3～10点/cm^2、滚压3)要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面▽90.16~0.321)不可辨加工痕迹的方向2)布轮磨、磨、研磨、超级加工3)工作时受变应力作用的重要零件的表面。
