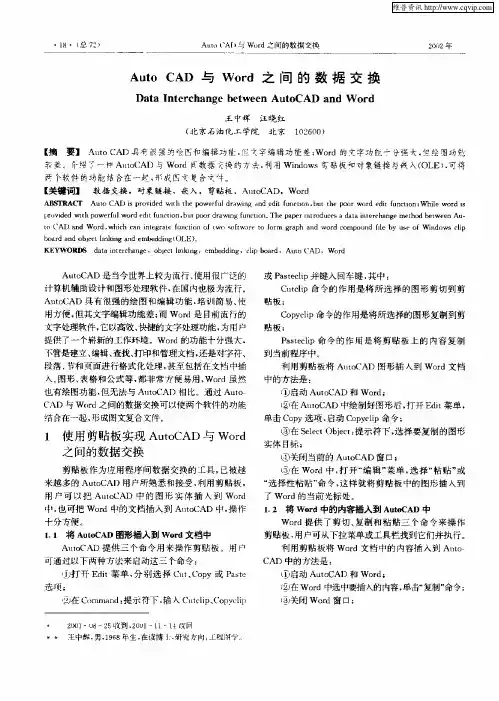

Ａｕｔｏ ｃＡ｜）与Ｗｏｒｄ之间的数据交换
Ａｕｔｏ ＣＡＤ与Ｗｏｒｄ之间的数据交换
Ｄａｔａ Ｉｎｔｅｒｃｈａｎｇｅ ｂｅｔｗｅｅｎ ＡｕｔｏＣＡＤ ａｎｄ Ｗｏｒｄ
王中辉汪晓红
（北京石油化Ｉ学院北京１０２６００）
【摘要１ Ａｕｔｏ ＣＡＤ具有很强均绘图和编辑功能．但文字编辑功能差：Ｗｏｒｄ的文字功能二分强大，但绘图功能
较羞。介绍了一种ＡｕｔｏＣＡＤ与Ｗｏｒｄ 数据交拽的方法．利用Ｗｉｎｄｏｗｓ剪贴板卸对象链接与嵌入（ＯＬＥ）．可将
个软件的功能结合在一起，形成图文复台文件。
【关键 司】 数据交换。对象链接，嵌入。剪贴板，ＡｕｔｏＣＡＤ。Ｗｏｒｄ
ＡＢＳＴＲＡＣＴ Ａｕｔｏ ＣＡＤ ｉｓ ｐｒｏｖｉｄｅｄ ｗｉｔｈ ｔｈｅ ｐｏｗｅｒｆｕｌ ｄｒａｗｉｎｇ ａｎｄ ｅｄｉｔ ｆｕｎｃｔｉｏｎ，ｂｕｔ ｔｈｅ ｐｏｏｒ ｗｏｒｄ ｅｄｉｔ ｆｕｎｃｔｉｏｎ：Ｗｈｉｌｅ ｗｏｒｄ ｉｓ ｐｒｏｖｉｄｅｄ ｗｉｔｈ ｐｏｗｅｒｆｕｌ ｗｏｒｄ ｅｄｉｔ ｆｕｎｃｔｉｏｎ．ｂｕｔ ｐｏｏｒ ｄｒａｗｉｎｇ ｆｕｎｃｔｉｏｎ．Ｔｈｅ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ａ ｄａｔａ ｉｎｔｅｒｃｈａｎｇｅ ｍｅｔｈｏｄ ｂｅｔｗｅｅｎ Ａｕ—
ｔＯ ＣＡＤ ａｎｄ Ｗｏｒｄ，ｗｈｉｃｈ ｃａｎ ｉｎｔｅｇｒａｔｅ ｆｕｎｃｔｉｏｎ ｏｆ ｗ。ｓｏｆｔｗａｒｅ ｔｏ ｆｏｒｍ ｇｒａｐｈ ａｎｄ ｗｏｒｄ ｃｏｍｐｏｕｎｄ ｆｉｌｅ ｂｙ ＵＳｅ ｏｆ Ｗｉｎｄｏｗｓ ｃｌｉｐ ｂｏａｒｄ ａｎｄ ｏｂｊｅｃｔ ｌｉｎｋｉｎｇ ａｎｄ ｅｍｂｅｄｄｉｎｇ（ＯＬＥ）． ＫＥＹＷＯＲＤＳ ｄａｔａ ｉｎｔｅｒｃｈａｎｇｅ．ｏｂｊｅｃｔ ｌｉｎｋｉｎｇ，ｅｍｂｅｄｄｉｎｇ．ｃｌｉｐ ｂｏａｒｄ．ＡＯｔＯ ＣＡＤ．Ｗｏｒｄ
ＡｕｔｏＣＡＤ是当今世界上较为流行、使用很广泛的
计算机辅助设计和图形处理软件，在国内也极为流行。
CAD教案
第 页 1 第一章：Auto CAD 2
基础知识
教学目标：
掌握CAD的起动，今日窗口听使用。熟悉用户界面的命令驻京式的执行及特点。
教学重点：
图形文件的管理知识，要结合上机实战来学习该部分内容。
一、简介
它是由美国Auto desk公司开发的软件，1982年2月推出的最初的版本有V1.0„„V2.6。1987年9月又推出R9、R10、R11。这些版本都是在DOS平台工作。至今的版本有Auto CAD2000„„Auto CAD2010，这些版本都是在Windows平台工作，方便用户更快捷的操作。
Auto---自动的 CAD---计算机辅助设计 2XXX---版本号
二、作用
1、是当前工程技术人员的工作，适用于建筑行业、电气制造行业、机械行业等计算机绘图
2、是图形、图像处理的一个重要环节，适用于建模造型。
三、Auto CAD的启动和关闭
1、启动
①双击桌面快捷图标
②开始/程序/Auto desk/Auto CAD xxx
③从安装目录打开
2、关闭
①ALT+F4 ②单击窗口右上角的关闭按钮 ③文件/退出④命令：QUIT
四、安装
五、界面
系统标题栏：即为系统名称
1、标题栏
文档标题栏：即为用户文件名称
2、菜单栏：包括11个菜单，还有一个右键菜单 CAD教案
第 页 2 3、工具栏
包括26个工具条，每条工具条是浮动的，可以拖动到窗口的任意位置。
工具=菜单
*界面默认的工具条有：标准、样式、图层、对象特性、绘图、修改

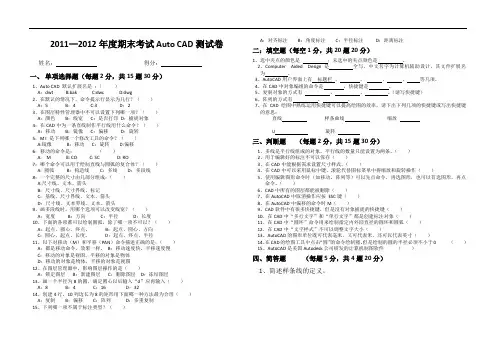

2011—2012年度期末考试Auto CAD测试卷
姓名： 得分：
一、 单项选择题（每题2分，共15题30分）
1、Auto CAD 默认扩展名是 ：（ ）
A：dwt B:bak C:dwc D:dwg
2、在默认的情况下，命令提示行显示为几行？（ ）
A：5 B：4 C:3 D：2
3、在图层特性管理器中不可以设置下列哪一项？（ ）
A：颜色 B：线宽 C：是否打印 D：捕捉对象
4：在CAD中为一条直线制作平行线用什么命令？（ ）
A：移动 B：镜像 C：偏移 D：旋转
5：M I 是下列哪一个修改工具的命令？（ ）
A:镜像 B：移动 C：旋转 D:偏移
6：移动的命令是： （ ）
A: M B: CO C: SC D: RO
7：哪个命令可以用于绘制直线与圆弧的复合体？（ ）
A: 圆弧 B：构造线 C：多线 D：多段线
8：一个完整的尺寸由几部分组成：（ ）
A:尺寸线、文本、箭头
B：尺寸线、尺寸界线、标记
C：基线、尺寸界线、文本、箭头
D：尺寸线、文本界线、文本、箭头
9、画多段线时，用哪个选项可以改变线宽？（ ）
A：宽度 B：方向 C：半径 D：长度
10、下面的各项都可以绘制圆弧，除了哪一项不可以？（ ）
A：起点、圆心、终点。 B：起点、圆心、方向
C：圆心、起点、长度。 D：起点、终点、半径
11、以下对移动（M）和平移（PAN）命令描述正确的是：（ ）

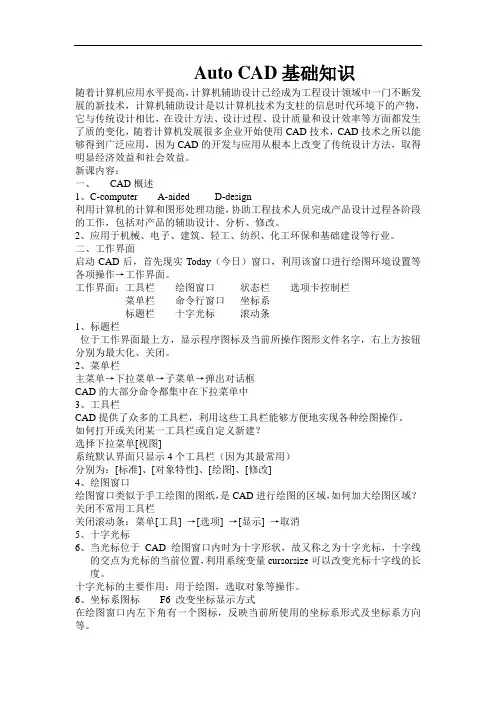

Auto CAD基础知识
随着计算机应用水平提高，计算机辅助设计已经成为工程设计领域中一门不断发展的新技术，计算机辅助设计是以计算机技术为支柱的信息时代环境下的产物，它与传统设计相比，在设计方法、设计过程、设计质量和设计效率等方面都发生了质的变化，随着计算机发展很多企业开始使用CAD技术，CAD技术之所以能够得到广泛应用，因为CAD的开发与应用从根本上改变了传统设计方法，取得明显经济效益和社会效益。
新课内容：
一、 CAD概述
1、C-computer A-aided D-design
利用计算机的计算和图形处理功能，协助工程技术人员完成产品设计过程各阶段的工作，包括对产品的辅助设计、分析、修改。
2、应用于机械、电子、建筑、轻工、纺织、化工环保和基础建设等行业。
二、工作界面
启动CAD后，首先现实Today（今日）窗口，利用该窗口进行绘图环境设置等各项操作→工作界面。
工作界面：工具栏 绘图窗口 状态栏 选项卡控制栏
菜单栏 命令行窗口 坐标系
标题栏 十字光标 滚动条
1、标题栏
位于工作界面最上方，显示程序图标及当前所操作图形文件名字，右上方按钮分别为最大化、关闭。
2、菜单栏
主菜单→下拉菜单→子菜单→弹出对话框
CAD的大部分命令都集中在下拉菜单中
3、工具栏
CAD提供了众多的工具栏，利用这些工具栏能够方便地实现各种绘图操作。
如何打开或关闭某一工具栏或自定义新建？
选择下拉菜单[视图]
系统默认界面只显示4个工具栏（因为其最常用）
分别为：[标准]、[对象特性]、[绘图]、[修改]
4、绘图窗口
绘图窗口类似于手工绘图的图纸，是CAD进行绘图的区域，如何加大绘图区域？
关闭不常用工具栏
关闭滚动条：菜单[工具] →[选项] →[显示] →取消
