化工工艺管道施工流程：

①设计审核：审查管道设计图纸，确认材质、规格、走向、支架布局等符合工艺要求。

②材料准备：根据设计要求选购合格的管材、阀门、法兰及附件，进行质量检验并妥善保管。

③现场测绘：在施工区域进行实地测量，标定管道安装位置，确保与设计图纸一致。

④预制加工：在车间对管道进行切割、坡口加工、焊接等预制工作，提高现场安装效率。

⑤管道安装：按设计图依次吊装、对接管道，使用固定支架和活动支架确保管道稳定，进行焊接或法兰连接。

⑥管道试压：分段或整体进行水压试验或气压试验，检查管道系统的密封性，记录试验结果。

⑦泄漏检测：使用气体检测仪或液体染色法检查焊缝及连接处，确保无泄漏。

⑧防腐保温：对完成检测的管道进行内外防腐处理，根据需要包裹保温层，防止腐蚀和热量损失。

⑨吹扫清洗：使用压缩空气或清洗液对管道进行吹扫，去除内部异物，确保流通畅通。

⑩系统调试：安装仪表、控制系统，进行系统联合调试，检查流程是否顺畅，设备运转是否正常。

⑪竣工验收：整理施工资料，申请相关部门进行验收，确保工程符合安全、质量标准。

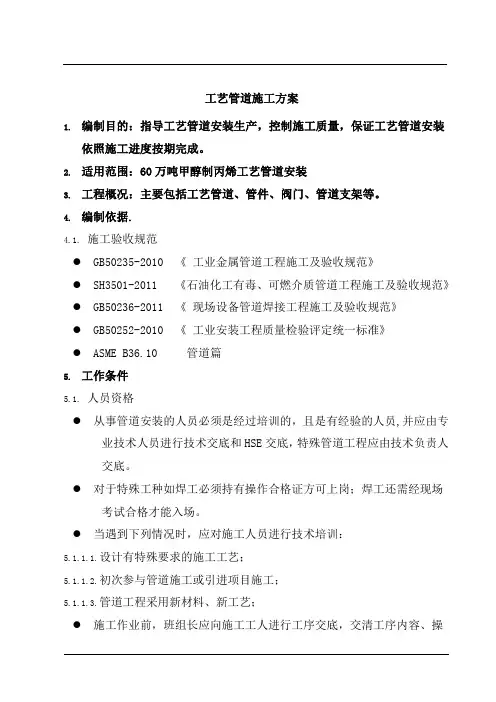

工艺管道施工方案

1. 编制目的：指导工艺管道安装生产，控制施工质量，保证工艺管道安装依照施工进度按期完成。

2. 适用范围：60万吨甲醇制丙烯工艺管道安装

3. 工程概况：主要包括工艺管道、管件、阀门、管道支架等。

4. 编制依据.

4.1. 施工验收规范

 GB50235-2010 《 工业金属管道工程施工及验收规范》

 SH3501-2011 《石油化工有毒、可燃介质管道工程施工及验收规范》

 GB50236-2011 《 现场设备管道焊接工程施工及验收规范》

 GB50252-2010 《 工业安装工程质量检验评定统一标准》

 ASME B36.10 管道篇

5. 工作条件

5.1. 人员资格

 从事管道安装的人员必须是经过培训的，且是有经验的人员,并应由专业技术人员进行技术交底和HSE交底，特殊管道工程应由技术负责人交底。

 对于特殊工种如焊工必须持有操作合格证方可上岗；焊工还需经现场考试合格才能入场。

 当遇到下列情况时，应对施工人员进行技术培训：

5.1.1.1. 设计有特殊要求的施工工艺；

5.1.1.2. 初次参与管道施工或引进项目施工；

5.1.1.3. 管道工程采用新材料、新工艺；

 施工作业前，班组长应向施工工人进行工序交底，交清工序内容、操

作要领、质量标准、安全、注意事项等。

5.2. 配备必要的设备、工机具和消耗品

所需设备、工机具清单见附录3；

5.3. 具备管道安装条件所需的相关技术文件

5.3.1.1. 收到的设计院相关技术条件或设计说明；

5.3.1.2. 图纸资料: 作为指导施工的管道平面布置图、管道单线图、PID图、支吊架标准图集、需现场制作的部件加工图、设计修改文件及其他有关图纸。

5.3.1.3. 跟踪文件:质量计划、质量控制点划分等级表、各种检查和试验记录（报告）。

5.3.1.4. 管道预制、安装方案已经批准，开工前必须进行详细的技术交底和HSE交底。

工艺管道施工技术方案(完整版)

一、项目背景及目标

这个项目是我们公司承接的一项大型化工企业工艺管道安装工程，涉及到的管道种类繁多，有不锈钢管道、碳钢管道、合金管道等。我们的目标是确保管道安装质量达到国家相关标准，满足生产需求，同时保证施工安全、环保。

二、施工准备

1.技术准备：我们要对施工图纸进行深入研究，了解管道的走向、规格、材质等信息。同时，对施工工艺、施工方法、施工流程进行梳理，确保施工过程中的每一个环节都有章可循。

2.人员准备：选拔具有丰富经验的施工队伍，进行技术培训，确保每个施工人员都熟悉工艺管道的安装要求。

3.物资准备：提前采购符合国家标准的管道、阀门、法兰等材料，保证施工过程中的材料供应。

三、施工流程及要点

1.管道预制：根据施工图纸，将管道进行分段预制，确保管道安装的准确性。预制过程中，要注意管道的清洁、除锈、焊接等环节。

3.管道试压：管道安装完毕后，进行试压，检查管道的严密性。试压合格后，进行管道冲洗，确保管道内部清洁。

4.阀门安装：根据施工图纸，将阀门安装到指定位置，确保阀门的开闭灵活、严密。

5.管道保温：对需要保温的管道进行保温处理，确保管道在运行过程中保持稳定温度。

6.管道防腐：对管道进行防腐处理，延长管道的使用寿命。

四、施工质量控制

1.严格执行国家标准，确保管道安装质量。

2.施工过程中，对关键环节进行严格把控，如管道焊接、试压等。

3.对施工人员进行质量意识培训，提高施工质量。

4.定期进行质量检查，发现问题及时整改。

五、施工安全及环保

1.严格执行国家安全生产法规，确保施工安全。

2.对施工现场进行合理布局，减少安全隐患。

3.对施工人员进行安全培训，提高安全意识。

4.施工过程中，注意环保，减少对环境的影响。

六、施工进度安排

1.制定详细的施工进度计划，确保施工进度顺利进行。

2.对施工进度进行实时监控，确保施工进度与计划相符。

3.遇到施工难题，及时进行调整，确保施工进度不受影响。

石油化工管道施工工序

工程施工是一个复杂而系统的过程，尤其是对于石油化工管道的施工工序来说，需要经过一系列严谨的流程和步骤。下面将从原材料准备、基础施工、管道焊接、防腐保温、试压验收等方面介绍石油化工管道的施工工序。

1. 原材料准备

在进行管道施工前，首先需要准备各种原材料，包括管道、管件、阀门、法兰等。这些原材料要符合国家标准和工程设计要求，保证质量和可靠性。在选材过程中，需考虑管道输送介质的性质、温度、压力等因素，以确保管道材料的耐腐蚀性、耐高温性和密封性等性能。

2. 基础施工

基础施工是石油化工管道施工的重要环节。在进行基础施工时，需按照设计图纸要求，进行基础开挖、沟槽清理、基槽浇筑等工序。基础的牢固和平整直接影响到管道的安装和使用效果。因此，在基础施工中要注意避开水源、地下管线等障碍物，确保基础的稳定性和安全性。

3. 管道焊接

管道焊接是管道施工的核心环节之一。焊接质量直接关系到管道的安全和可靠性。在管道焊接过程中，需对焊工进行培训和考核，确保其熟练掌握焊接技术和操作规程。同时，对焊缝进行质量检测和控制，保证焊接质量符合标准要求。在焊接完成后，需要进行无损检测，以确保焊接缺陷得到及时发现和修复。

4. 防腐保温

为了延长管道的使用寿命，防止腐蚀和介质泄漏，需要对管道进行防腐保温处理。常用的防腐材料包括环氧煤焦沥青、聚氨酯、聚乙烯等。防腐层的施工要求严格，要确保材料的质量和施工工艺。同时，对于管道的保温设计也要根据介质温度和环境条件进行合理选择，以提高管道的传热效率和节能效果。

5. 试压验收

在完成管道施工后，需要进行试压验收，以验证管道的安全和可靠性。试压验收前需进行管道清洗和除氧处理，然后逐段进行压力试验，并记录试验数据和检查结果。验收过程中，要注意检测管道是否存在渗漏、爆裂等问题，并做好安全措施和应急预案。只有通过试压验收并获得相关资质证书，管道施工才算正式完成。

总结而言，石油化工管道施工工序需要经过原材料准备、基础施工、管道焊接、防腐保温、试压验收等环节，每个环节都至关重要，直接关系到管道的安全和可靠性。只有严格按照标准和规范要求进行施工，才能确保管道工程的质量和建设效果，为石油化工产业的发展提供有力支持。
