管道工程施工工艺

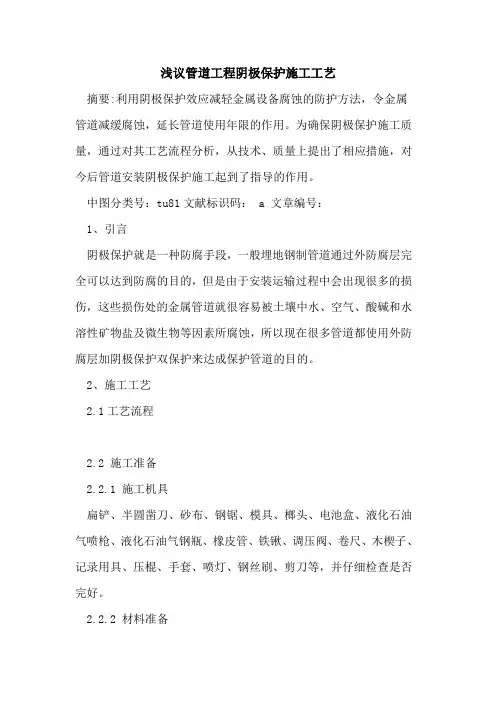

浅议管道工程阴极保护施工工艺

摘要:利用阴极保护效应减轻金属设备腐蚀的防护方法，令金属管道减缓腐蚀，延长管道使用年限的作用。为确保阴极保护施工质量，通过对其工艺流程分析，从技术、质量上提出了相应措施，对今后管道安装阴极保护施工起到了指导的作用。

中图分类号：tu81文献标识码： a 文章编号：

1、引言

阴极保护就是一种防腐手段，一般埋地钢制管道通过外防腐层完全可以达到防腐的目的，但是由于安装运输过程中会出现很多的损伤，这些损伤处的金属管道就很容易被土壤中水、空气、酸碱和水溶性矿物盐及微生物等因素所腐蚀，所以现在很多管道都使用外防腐层加阴极保护双保护来达成保护管道的目的。

2、施工工艺

2.1工艺流程

2.2 施工准备

2.2.1 施工机具

扁铲、半圆凿刀、砂布、钢锯、模具、榔头、电池盒、液化石油气喷枪、液化石油气钢瓶、橡皮管、铁锹、调压阀、卷尺、木楔子、记录用具、压棍、手套、喷灯、钢丝刷、剪刀等，并仔细检查是否完好。

2.2.2 材料准备 a) 所有材料均应严格按照设计文件要求的规格、材质、等级进行选用，并按照相关的标准验收合格，每种材料必须有相应的材质合格证。

b) 铝热焊剂应用专用小铁桶装，放于干燥处，不应与氧气、液化石油气等易燃品放在一起。

2.2.3 技术准备

施工技术人员应仔细核实图纸，并制定详细的施工方案。

对施工人员进行技术交底, 主要为重点部位的技术措施,控制要点以及焊接防腐保护要求。

2.3 测量布点

按设计要求测定测试桩、牺牲阳极的位置，布点测量宜与管线测量同步进行，以减少测量工作量。

2.4 电缆及镁带焊接采用铝热焊技术。

2.4.1 铝热焊工艺流程

2.4.2 电缆或镁带与管道的焊接。

a) 首先用扁铲在管道防腐层上切除大约60×50mm2 的椭圆形区域，椭圆长轴与管道中心轴线平行，要求做到打磨清洁、光亮，达到st3级。

b) 用电工刀、钢丝钳、钢锯将电缆去掉一段长约50mm的绝缘外层，露出电缆芯线或镁带钢芯，并用砂布打磨芯线或钢芯氧化层。

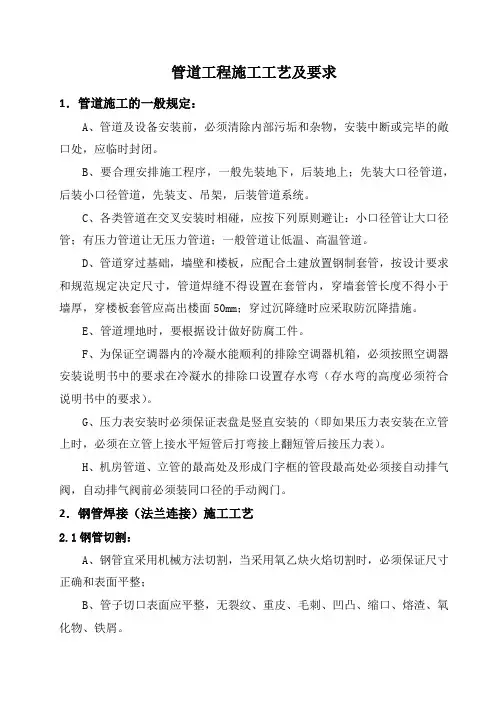

管道工程施工工艺及要求

1．管道施工的一般规定：

A、管道及设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。

B、要合理安排施工程序，一般先装地下，后装地上；先装大口径管道，后装小口径管道，先装支、吊架，后装管道系统。

C、各类管道在交叉安装时相碰，应按下列原则避让：小口径管让大口径管；有压力管道让无压力管道；一般管道让低温、高温管道。

D、管道穿过基础，墙壁和楼板，应配合土建放置钢制套管，按设计要求和规范规定决定尺寸，管道焊缝不得设置在套管内，穿墙套管长度不得小于墙厚，穿楼板套管应高出楼面50mm；穿过沉降缝时应采取防沉降措施。

E、管道埋地时，要根据设计做好防腐工件。

F、为保证空调器内的冷凝水能顺利的排除空调器机箱，必须按照空调器安装说明书中的要求在冷凝水的排除口设置存水弯（存水弯的高度必须符合说明书中的要求）。

G、压力表安装时必须保证表盘是竖直安装的（即如果压力表安装在立管上时，必须在立管上接水平短管后打弯接上翻短管后接压力表）。

H、机房管道、立管的最高处及形成门字框的管段最高处必须接自动排气阀，自动排气阀前必须装同口径的手动阀门。

2．钢管焊接（法兰连接）施工工艺

2.1钢管切割：

A、钢管宜采用机械方法切割，当采用氧乙炔火焰切割时，必须保证尺寸正确和表面平整；

B、管子切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑。 1 / 15 C、切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm。

2.2管道焊接

管道焊接应符合现行国家标准《工业金属管道工程施工及验收规范》和《现场设备、工业管道焊接工程施工及验收规范》的有关规定进行。

2.2.1焊前准备

A、工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。

B、焊条必须存放在干燥、通风良好的地方，严防受潮变质，使用前均应做烘干处理。

C、 焊缝的设置，应避免应力集中区，并便于焊接。

管道焊接工程施工工序

一、前期准备工作

在进行管道焊接工程之前，首先要进行充分的前期准备工作。这包括确定焊接方式及管道材质、直径、壁厚等参数，制定相应的施工方案，准备必要的焊接设备和工具，清理施工现场并确保安全防护措施到位。

二、管道焊接接头准备

1. 管道准备：在进行焊接前，需要对管道进行检查，确认管道的质量、尺寸及表面质量是否符合要求。对于存在缺陷的管道需要进行修复或更换。

2. 管道清洁：焊接接头的质量与管道表面的清洁度有着密切的关系。在进行焊接前，必须对接头及相邻区域进行清洁处理，确保无灰尘、油脂等杂质。

3. 管道切割及对齐：如果需要对管道进行切割，必须保证切口整洁、垂直，并且保持管道的正确对齐，以确保接头质量。

三、焊接工艺操作

1. 选用合适的焊接方法：根据不同的管道材质、直径、壁厚等参数，选择适合的焊接方法，比如电弧焊、气体保护焊等。

2. 焊接序列：在进行管道焊接时，需按照预定的焊接顺序一步步进行，确保每一道焊接工序的质量。 3. 控制焊接参数：在进行焊接时，需控制好焊接电流、电压、焊接速度等参数，以确保焊接质量。

四、焊后处理工作

1. 检查焊接质量：在完成焊接工艺后，需对焊缝进行检验，确保焊接质量，避免出现焊接缺陷。

2. 清理整理：焊接完成后，需对焊接烟气、废渣等进行清理处理，同时整理施工现场，保持整洁。

3. 资料整理：对焊接工程过程进行记录，包括焊接参数、检测报告等，以备日后查阅和评估。

通过以上工序的有序进行，能够保证管道焊接工程施工的顺利进行，确保施工质量和安全。

第1篇

一、施工准备

1. 材料准备：根据设计图纸和施工方案，准备好管道材料、管件、阀门、管道支撑等，并确保材料质量符合国家标准。

2. 施工机具准备：根据工程需要，准备好吊车、切割机、焊接机、压力试验设备、无损检测设备等施工机具。

3. 作业条件准备：确保施工现场安全、整洁，满足施工要求。

4. 技术准备：组织施工人员进行技术培训，熟悉施工图纸、工艺流程和质量标准。

二、施工工艺

1. 管道下管：根据管道材质、直径和现场条件，选择人工下管、吊车下管或木架下管等方法。

2. 管道连接：管道连接方式主要有焊接、法兰连接、螺纹连接等。焊接连接是目前应用最广泛的方法，应严格按照焊接工艺要求进行操作。

3. 管道支吊架安装：根据设计要求，安装管道支吊架，确保管道在运行过程中安全可靠。

4. 管道敷设：根据设计图纸和现场实际情况，选择合适的敷设方式，如直埋、架空、地下等。

5. 管道试压：在管道安装完成后，进行管道试压，检验管道的密封性和承压能力。

6. 管道防腐：根据管道材质和运行环境，选择合适的防腐材料和方法，如环氧煤沥青、3PE防腐等。

7. 管道保温：根据管道运行温度和保温要求，选择合适的保温材料和施工方法。

8. 管道吹扫清洗：在管道试压合格后，进行管道吹扫清洗，确保管道内部清洁。

三、质量标准

1. 材料质量：严格按照国家标准选购管道材料，确保材料质量符合要求。

2. 施工质量：严格按照施工工艺要求进行施工，确保管道安装质量和安全。 3. 试压质量：试压过程中，严格按照试压规范进行操作，确保管道密封性和承压能力。

4. 防腐质量：防腐层应均匀、牢固，无漏涂、脱落等现象。

5. 保温质量：保温层应严密、平整，无空鼓、裂缝等现象。

四、安全与环保

1. 施工安全：加强施工现场安全管理，确保施工人员安全。

2. 环保措施：施工现场应采取有效措施，减少施工过程中对环境的污染。

总之，管道工程施工工艺是确保管道工程质量和安全的关键环节。施工过程中，应严格按照施工规范和操作流程进行，确保工程顺利进行。
