1.概述JDDJ系列电池巡检仪，是我公司最新推出的用于蓄电池电压测量的直流电源柜配套产品。
可以同爱默生网络能源有限公司（原深圳华为公司）以及同其他厂家制造的监控器联机通讯。
该产品经过用户的多年使用及跟踪调查，产品经过了几次从新的设计，目前产品的设计序号为第三代产品，系统的软硬件进行了重新设计，提高了产品运行的稳定性、可靠性，经过我们一年多的统计，新设计的电池巡检仪的返修率小于1%。
目前我公司该产品主要有四个型号：JDDJ-1A,JDDJ-2C,JDDJ-3A，JDDJ-4A具体区别见型号说明。
新的产品主要改进是产品运行的稳定性，抗干扰性。
为用户提供一个放心使用的产品是我们的最终的目标。
2.功能与特点2.1．在线跟踪监测电池组电压、充放电电流、电池表面温度；2.2．采用160×80大屏幕液晶显示器，显示直观，数据量大；2.3．平板嵌入式安装结构，不影响电池布置；2.4. 带隔离的RS-485通讯接口，可实现数据的远传；2.5 带有报警输出的继电器触点；2.6 开放式协议，可与不同的监控装置联机通讯。
3. 型号说明3.1 JDDJ-1A 最大可测量19路单只电池电压，电池组总电压，充放电电流，电池温度，一组继电器报警触点，带有大屏幕液晶显示，该产品针对110V/220V系统12V电池的测量，具有RS485通讯接口。
3.2 JDDJ-2C 基本功能同JDDJ-1A，不带液晶显示，不测量电池组总电压，充放电电流，没有报警触点。
JDDJ-2C巡检仪内有一个四位的红色拨码开关，具体定义如下：3.2.1与艾默生公司监控通讯设置如下：拨盘4是地址位，位于OFF地址为112，位于ON地址为113。
拨盘123为电池个数选择： 1 2 3ON ON ON 对应 18只电池OFF ON ON 对应19只电池ON OFF ON 对应17只电池0FF 0FF 0N 对应16只电池ON ON OFF 对应9只电池3.2.2与精电公司监控通讯设置如下：拨盘3是地址位，位于ON地址为1#，位于OFF地址为2#。

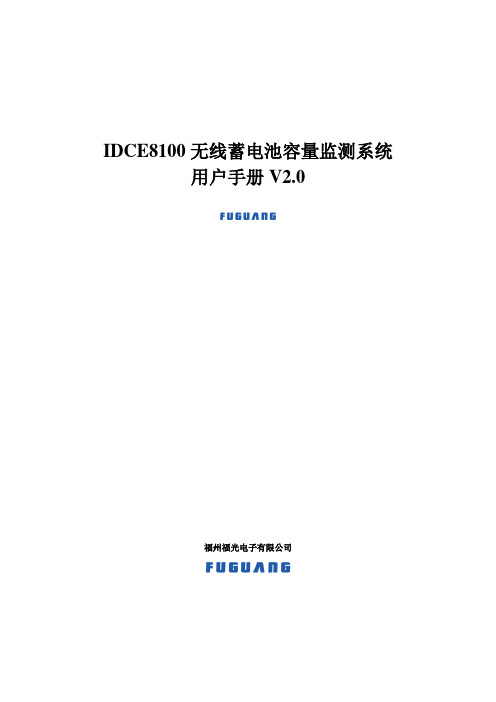

IDCE8100无线蓄电池容量监测系统用户手册V2.0福州福光电子有限公司IDCE8100无线蓄电池容量监测系统操作说明书一、仪表连接连接顺序：无线模块→电流传感器→中继器→与计算机连接→上电工作→结束测试→测试数据处理。
1、无线模块按照电池组上已标识的电池编号，依次接入对应的无线模块。
如被测电池组无编号标识，应先做电池编号标识(建议从电池组正极开始依次编号)。
一个无线模块可同时测试4节单体电池，每个模块接线顺序如图1所示：按线的长短区分顺序，最长的夹在每4个的第一个单体的正极，其他的按顺序接上，黑色的夹在每4个的第四个单体的负极，确保按顺序接好图1通信用48V蓄电池组，2V、24节电池，同时测试4组，连接示意图如下：A组——1#，2#，3#，4#，5#，6#；B组——7#，8#，9#，10#，11#，12#；C组——13#，14#，15#，16#，17#，18#；D组——19#，20#，21#，22#，23#，24#。
注：无线模块的首地址是从0#开始；UPS高压蓄电池组，如：12V，40节电池，同时测试2组，连接示意图如下：A组——1#，2#，3#，4#，5#，6#，7#，8#，9#，10#；B组——11#，12#，13#，14#，15#，16#，17#，18#，19#，20#；其它形式电池组，每组有X个电池，共Y组（Y<=4）同时测试，连接示意图如下：A组——1#，2#，3#，…，(X/4) #；B组——(X/4)+1#，…………………………Y组——………………………………2、电流传感器电流传感器的方向：电流传感器的标识方向与放电电流方向一致。
将电流传感器套入待测试蓄电池组放电回路连线上，将带有插头的一端插入中继器上对应列的电流插座。
当多列电池同时检测时，每列电池组均需接入各自独立的电流传感器和温度传感器。
3、中继器工作电源：输入直流36V~72V；交流输入：220V 。
●对于24V /48V直流系统，用电池组直接供电。
蓄电池巡检仪使用说明书一、产品生产对象介绍 (2)二、检测原理 (2)三概述 (3)四引言 (7)五产品特点 (8)六产品技术参数 (9)七系统组成模块及主要功能 (10)八配置情况 (15)一、产品生产对象介绍随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。
无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。
高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。
漏水事故的检测报警就是其中重要的一项内容。
莱安智能化，是新兴的高科技企业，在智能材料、节能技术、嵌入式领域的成就，为世人瞩目，泄漏检测系统是其高科技材料技术的又一伟大结晶。
它能对水、酸、碱等各种液体进行泄漏检测和报警，广泛应用于通讯、半导体、金融系统及图书馆、博物馆、档案馆、机场以及邮电、石油、化工、药业等行业。
二、检测原理KTR-3032T型蓄电池在线巡检仪使用说明书（V E R1.3）三概述KTR-3032T型蓄电池在线巡检仪使用说明书（V E R1.3）1、概述KTR-3032T型蓄电池在线巡检仪可以对蓄电池单体电压、蓄电池组总电压、蓄电池组充放电电流和单体蓄电池环境温度进行巡回监测，实时反馈单体电池性能，并在出现欠压、过流充放电和温度超标时报警提示，及时发现性能恶化的故障电池。
2、产品特点●蓄电池与测量回路电气隔离，确保测量主机安全与数据的稳定可靠。
●实时巡检32路电池电压，测量量程可达0-48V，满足单体端电压48V以内的所有蓄电池组成的电池组● 2路充放电电流（量程根据蓄电池组的容量选定），支持多种模拟输出信号的霍尔变送器●可精确测量每一节单体电池的表面温度● RS485通讯接口，MODBUS标准协议，RS232接口方便外接各种串口设备●主机直接巡检最多32路电池，无需复杂扩展与额外设置●各数据超过设定值声光告警提示，告警值可随意设定●插拔端子接线，方便用户接线和后期的产品维护3、功能框图4、产品技术参数项目技术参数供电电源220V(AC)/12V（DC）32路单体电压0-48V （0-50V精度0.2%）2路充放电电流0-300A(量程可选)32路单体温度-55℃-125℃巡检周期<2S工作温度范围-20℃—70℃相对湿度10％-90％RHRS485通讯速率软件设置1200—19200bps通讯距离1200米5、前面板说明：设备正常运行时，工作指示灯绿色长亮，通讯指示灯闪烁提示正在指令下发或巡检数据上传，当有蓄电池数据超过设定的安全数据范围时，报警指示灯点亮。
XY-ZJ110V/100A智能蓄电池检测仪操作规范
1.开机：连接电源，打开设备开关。
2.放电设置：
2.1根据电池型号、及要求，按“1”键依次设置放电电流、放电时间、放电保护电压、放电容量等参数，按“确认”键保存后，按“返回”键返回主菜单。
2.2 按“启动”键，页面显示：“1.恒流放电”、“2.监视充电”，按“1”键即可实现放电监视功能。
3.充电设置：
3.1连接好对应型号的充电器，接通充电器电源。
3.2按“启动”键，页面显示：“1.恒流放电”、“2.监视充电”，按“2”键即可实现充电监视功能。
4.充放电结束后，按“返回”键即可返回主菜单。
插入U盘，长按“.”键，
即可转存数据。
保存数据后拔出U盘。
5.将U盘数据经过转换器处理后，分析测试数据。
注意事项：充电测试时中间不可切断电源或停顿，否则无法获取完整充放电数据及曲线。
编制：审核：批准：
年月日年月日年月日。
蓄电池在线监测系统解决方案一、用户要求：1.监测蓄电池组为：12V*18节*1组2.监测内容为：组压、单体电压、单体内阻、电流、环境温度等，并可以通过RS485将数据上传第三方监控系统，支持MODBUS规约。
3.显示方式：现场显示或远传PC显示。
4、报警方式：对监测参数超出预定的范围，系统将会发出报警信号。
5：数据存储：对报警记录、实时监测数据等信息自动存储并可查询。
6、数据导出：所有历史及报警数据可以导出，并可编辑及打印。
二、解决方案根据用户实际运用需求解决方案为：控制单元+采集单元+内阻单元+远程PC机。
系统简单原理图：控制单元用于站端控制整套系统工作，包括数据通讯、控制、智能管理分析功能实现，同时完成与远端计算机交互。
1个控制单元同时控制和管理4组蓄电池组，每组可达200节电池。
主控单元具有人机交换键盘、液晶显示、重要与一般报警指示、数据存储和通信功能。
完成运行监测、内阻测试、容量测试、智能分析、记录查询、参数设置和自检等功能。
电压数据采集单元用于电池单体电压数据采集，每个单元可以同时采集40节电池电压。
通过RS485通信接口与主控单元进行数据交换。
内阻单元用于测试电池单体内阻数据，每个单元测试1组蓄电池组（每组电池节数4～200节），通过RS485通信接口与主控单元进行数据交换。
1．功能-监测功能-（1）、单体电池容量在线监测功能容量单元用于对蓄电池组进行核对性放电，两组蓄电池组可以共用一个容量单元，通过RS485通信接口与控制单元进行数据交换。
单体电压下限、组压下限、已放容量、已放时间等条件中的一个满足后可自动停止。
（2）、单体内阻在线监测功能实现单体内阻的在线自动定期测试，最短测试周期为一周，可编程。
测试过程完全自动完成，无需人工干预，无需在充电回路上额外串接开关、二极管或其他装置。
（3）单体电压、电流在线监测功能实现单体电压、电流的巡检功能，最短巡检间隔时间小于1分钟，可编程。
（4）环境温度监测功能可监测至少1个环境温度，最短巡检间隔时间小于1分钟，可编程。
•技术介绍在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。
平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。
我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。
为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估.•操作优势本次测试可在蓄电池在线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。
在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下所有有价值的、连续的过程实时数据.•适用范围本试验可使用于24V、48V、72V、110V、220V、480V、600V等系列的蓄电池组。
•蓄电池测量原理由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池,其单体特性也会有一定的离散性.迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速准确的判定。
蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。
曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态。
然而，阀控式铅酸蓄电池的密封、贫液式设计，使得我们很难掌握其健康状况，隔酸防爆蓄电池的检测维护手段已不再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。
BMM蓄电池组监护模块Ver 1.013Copyright © 2004-2010 山东鲁能智能技术有限公司版权所有，保留一切权利。
未经书面许可，任何单位和个人不得擅自摘抄、复制本书内容，并不得以任何形式传播。
® 为山东鲁能智能技术有限公司的注册商标。
由于产品升级或其它原因，本手册内容会不定期更新，恕不通知。
目 录第一章 概述 (1)1.1 引言 (1)1.2 产品功能 (1)1.3 型号命名规则 (1)第二章 BMM-B2022蓄电池组监护模块 (2)2.1 技术参数 (2)2.2 模块示意图 (2)2.3 安装尺寸图 (3)2.4 端子定义说明 (3)2.4.1 电池电压输入端 (3)2.4.2 其他信号输入输出端 (3)2.5 模块拨码说明 (4)2.6 模块接线说明 (4)2.6.1 蓄电池24节的接线方式 (4)2.6.2 蓄电池不足24节的接线方式 (5)第三章 BMM-S1021蓄电池组监护模块 (6)3.1 技术参数 (6)3.2 模块示意图 (6)3.3 安装尺寸图 (7)3.3.1 壁挂安装方式 (7)3.3.2 机架安装方式 (7)3.4 端子定义说明 (8)3.4.1 电池电压输入端 (8)3.4.2 电池内阻输入端 (8)3.4.3 其他信号输入输出端 (8)3.5 模块拨码说明 (8)3.6 模块接线说明 (9)3.6.1 蓄电池27节的接线方式 (9)3.6.2 蓄电池不足27节的接线方式 (10)第四章 BMM-S2121蓄电池组监护模块 (11)4.1 技术参数 (11)4.2 模块示意图 (11)4.3 安装尺寸图 (12)4.3.1 壁挂安装方式 (12)4.3.2 机架安装方式 (12)4.4 端子定义说明 (13)4.4.1 电池电压和内阻输入端 (13)54.4.2 其他信号输入输出端 (13)4.5 模块拨码说明 (13)4.6 模块接线说明 (14)4.6.1 蓄电池24节的接线方式 (14)4.6.2 蓄电池不足24节的接线方式 (14)第五章 注意事项 (16)5.1 安装注意事项 (16)5.2 温度传感器说明 (16)第六章 BMM系列软件说明 (17)6.1 简要说明 (17)6.2 通讯设置 (17)6.3 调整系数 (18)6.4 系统参数 (18)6.5 关于CU命令 (19)附表：电池电压、内阻采集线规格 (20)电池电压、内阻采集线规格表 (20)6第一章 概述1.1 引言BMM系列阀控式铅酸蓄电池组监护模块，是集实时电池电压监测、在线内阻监测（选配）和蓄电池电压离散性分析的综合蓄电池组在线监护设备，同时可配备蓄电池组性能分析软件，以基于蓄电池组电压离散性的蓄电池分析数学模块专利技术，对蓄电池性能趋势进行判断，实现对蓄电池实际容量的计算，也为远程蓄电池监测维护及查询分析提供了有效的手段。
蓄电池在线监测系统说明书HDGC3920武汉恒电高测电气有限公司目录安全信息 (3)一、概述 (5)1.1 概述 (5)1.2 功能特点 (5)1.3 技术指标 (5)二、外形结构及配置 (6)2.1 主机外形 (6)2.2 整机配置 (6)三、连接 (7)3.1 注意事项 (7)3.2 主机连接 (7)3.2.1 主机与电池组连接 (7)3.2.2电流测试线（电流钳）的连接 (7)3.2.3 电压测试线连接 (7)3.3 运行 (7)四、功能操作 (8)4.1 按键说明 (8)4.2电池监测 (8)4.3手动测量 (8)4.4系统管理 (9)4.4.1系统设置 (9)4.4.2数据管理 (10)4.4.3计量校正 (10)4.4.4版本信息 (10)4.4.5进入挂起状态 (10)五、日常维护 (11)5.1 清洁维护 (11)5.1.1 主机的清洁维护 (11)5.1.2 夹具的清洁维护 (11)5.2 设备存放 (11)六、常见问题解答及使用技巧 (11)附录：现场接线图 (11)使用注意事项、阅读提示安全信息为了您的安全，在操作蓄电池在线监测系统前，请先阅读完本说明书中的全部内容。
由于蓄电池在线监测系统的用途广泛，测试对象繁多，我们无法预见所有可能的场合并给出安全忠告。
测量人员应熟悉所测试系统的特点。
采取适当的维修方法和测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。
我们假定操作者在使用蓄电池在线监测系统之前，已经对电池、充电系统和设备起动有了一个全面的了解。
在使用蓄电池在线监测系统前，请务必参考并遵守相关的安全注意事项、被测试设备制造商提供的测试步骤。
安全要点本仪表在连续多次测量电池后，会产生高温。
对此设置了过热保护措施，在温度过高时将禁止测量电池。
出现此情况，冷却数分钟后可继续测量。
如仪表内部发出焦糊气味，且手感仪表温度过高，应立即停止测量，关闭仪表，断开电源。
完全阅读说明书阅读、理解并遵守本说明书中的安全信息及说明。
安全信息中包含以下警示标志：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。
重要！表示潜在的危险情形，如果不设法避免，将可能导致测试设备或汽车的损坏。
重要安全指引电池警告！●爆炸危险！电池产生的气体极易爆炸。
●阅读、理解并遵守所有与测试仪、电池、及电池附近任何其它设备的指引。
●禁止吸烟、点火柴，禁止将金属工具放在电池附近或在电池附近制造火花。
●使用测试仪时不要打开电池盖。
●在对电气系统进行维修前，先断开电池的接地端。
●使用测试仪前应将接线端清理干净。
清理时注意保护眼睛、鼻子和嘴巴。
用苏打和水来中和酸性以降低空气的腐蚀性。
●不要将测试仪放在雨雪中或潮湿的环境中。
●不要让电池气体或硫酸接触测试仪的壳体。
●千万不要对冻结的电池进行充电、测试，或施加载荷。
执行以上操作前应先将电池解冻，并暖和到室温。
对冻结的电池进行充电、或试图对其进行测试，将引起电池爆炸并导致人员受伤。
●在进行测试前应确认所有测试接头都是按照指引进行连接的。
●确保两个电池接线端子与电池连接牢固。
●在任何测试过程中，不要拆开电池接线。
●在船舶上使用或进行测试连接时，应先用鼓风机排气至少4分钟再起动发动机。
●电池爆炸可导致人员伤亡。
硫酸烧伤警告！●电池中的酸液是腐蚀性非常强的硫酸。
●操作者和周围人员应带防护眼镜和手套。
普通眼镜起不到保护作用，要带安全眼镜。
●在电池周围工作时，要保证附近有人，以便紧急是能够呼救。
●附近要有足够的清水和肥皂。
如果电池中的硫酸接触到了皮肤、衣服或眼睛，应用肥皂水冲洗10分钟。
●必要时去看医生。
●在电池附近工作时，不要用手擦眼睛。
电池中的硫酸可以烧坏眼睛和皮肤。
警告！●操作者和周围人员应带防护眼镜和手套。
普通眼镜起不到保护作用，要带安全眼镜。
●火灾可导致人员伤亡。
警告！防止烧伤电池短路产生的电流足以熔化各种饰物，并使其焊接在金属上。
在电池附近工作时要将各种饰物取下，并将使用的工具做绝缘处理。
短路将导致人员受伤。
使用本说明书本说明书用于指导用户对蓄电池在线监测系统进行操作。
约定本部分包含本说明书中使用的一些约定。
注释注释提供前述主题附加信息。
设备提示设备提示某些专用设备的信息。
安全信息安全信息用来避免发生人员伤亡和设备损害。
安全信息包括：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。
一、概述1.1 概述蓄电池在线监测系统是以蓄电池内阻、蓄电池单体电压、蓄电池组电压、蓄电池组充放电电流和蓄电池组所在环境的温度为主要监测参数，对电池性能、状态进行实时监测并且分析电池性能及发展趋势，对电池状态作出判断的在线监测系统。
本系统可跟踪电池的性能均衡性，当发现性能严重恶化的故障电池，系统会立即报警，为电池组“精细”维护提供依据。
1.2 功能特点●具有网络报警功能。
●电池资源管理全面数字化、信息化。
●全自动定时巡检蓄电池端电压、自动记录测试数据。
●受控巡检电池内阻、端电压、容量，自动记录测试数据。
●自动监测电池组性能均衡性，诊断电池故障，电池出现故障时自动报警。
●单节电池和电池内阻性能状态既可在现场观测，也可在数据中心观测。
标志明确，显示直观。
●现场检测无需人工介入，可避免因人工操作错误引起的短路、触电和负载断电等风险。
●全隔离独立测试回路，既不受用户设备干扰，也不影响用户设备和电池组的正常运行。
●既能通过以太网进行远距离操作，又能现场测试，数据可以通过以太网上传到计算机，也可以人工到现场用 U盘读取。
1.3 技术指标通讯以太网接口、RS-232接口（可转接RS-485）USB接口单体电压测试范围：0～16V 精度：0.5%rdg+6dgt电池内阻范围：0-100mΩ精度：2%rdg+6dgt电池组电压范围：0-480v 精度：0.5%rdg+6dgt电池组充放电电流范围：0-100A（选配电流钳）精度：0.5%rdg+6dgt 监测电池数量36节×2组内存128M FLASH外形尺寸483×386×185(mm)重量5kg工作电源AC/DC100～240V工作环境-10～40℃二、外形结构及配置2.1 主机外形主机上主要包含的部分有：液晶显示屏幕、六键按键、USB 接口、主机电源开关、电流测试线接口、电压测试线接口、电池组连接线接口和供电电源线接口等。
其版面图如图a 、b 所示。
a. 正面版面图a) 正面版面介绍：1) 主机电源开关: 控制开机/关机 2) USB 接口: 更新程序、读取数据 3) 电源指示灯、工作指示灯、通讯指示灯 4) 设备故障、电池异常、放电监测指示灯5) 128×64点阵绿色液晶显示屏: 显示菜单和相关数据 6) 按键: 选择菜单进行相应的操作b. 背面版面图b) 背面版面介绍：（从左到右)1) 电源接口2) 环境温度（2个）/充放电电流（2个）接口 3) 以太网接口（RJ45） 4) RS485/232通讯接口5) 内阻（放电电流）测试接口6) 电压测试接口 7) RS232接口（内部使用2.2 整机配置开箱后，请检查配置是否完整。
每台蓄电池在线监测系统的完整的配置请看装箱单。
1234 11132456三、连接3.1 注意事项注意：为了安全使用，用户在连接线路之前，需要注意以下几点：1)确认需要进行监测的蓄电池组是否与蓄电池在线监测系统电压等级一致！2)工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止发生爆炸！3)连接放电电缆和电压测试线时，注意安全，防止发生触电和短路！4)一切连接线连接好后，检查无误方可开机！3.2 主机连接3.2.1 主机与电池组连接（见附录A）3.2.2电流测试线（霍尔电流传感器）的连接对蓄电池进行电流校正和测试时，需要连接电流传感器。
使用时只需把电流传感器套在电流流过的主线上即可。
连接的时候注意电流方向就与电流传感器上印有的方向标记相同，小心接错！3.2.3 电压测试线连接对蓄电池组电压进行测试时，需要连接电压测试线。
使用时只需把测试线的接线端子按照附录A所示连接在需要测试的蓄电池即可，小心接错！3.3 运行检查接线正确无误后，打开开关，如液晶屏显示正常，即可根据下文的操作说明完成各种参数的设置，开始对电池组进行监测。
四、功能操作4.1 按键说明分类文中符号 功能方向键1．可按所示方向移动手形指针选择选项。
2．在某些页面可执行翻页功能。
特殊键确定1．确认当前选择 2．确认当前输入。
返回无条件无提示返回上一级界面。
开关电源（黑色反按开关） 开关电源复位（红色拨动开关）复位以太网模块。
表4.1数字键及功能键列表主机主要操作步骤根据蓄电池在线监测系统的功能，进行的主要操作有:开机和关机、电池监测、手动测量和系统管理等，下面我们将对每种操作进行详细介绍。
开机：打开电源开关，2秒后自动转到主菜单。
在主菜单下通过或键移动光标 选中选项后，按确定键可进入相应的任务。
进入主菜单时，如10秒钟内不进行任何操作，系统会自动进行通讯检测，检测网络连接通讯是否正常，并显示检测结果。
关机：按返回键退出到系统主界面后，直接关闭电源。
4.2电池监测电池监测:在主菜单下选中电池监测任务选项，按确定键可进入电池监测界面。
如果不按任何按键系统10秒后检查连接无问题后会自动跳到Logo 界面，等待上位机发送的控制命令。
测量完成后，数据会通过以太网传给上位机，在现场也可以通过或键翻阅全部测量数据。
4.3手动测量手动测量：在主菜单中，通过或方向键移动光标选中“手动测量”，里面包括“单节测量”、“成组测量”、“放电测量”、“连接内阻测量”、“单次电压测量”、“单次内阻测量”、“单节连接内阻测量”七个子菜单，进入相应的选项后只需按照相应的提示进行操作即可！ 单节测量：在主菜单中，通过或方向键移动光标选中“手动测量”，按确定键，选择“单节测量”，按确定键，进入单节测量，通过按或方向键选择要测量的单节电池号，选好电池号后，按确定键，开始测量所选电池。
按返回键退出。
成组测量：在主菜单中，通过或方向键移动光标选中“手动测量”，按确定键，选择“成组测量”，按确定键，进入成组测量，按确定键开始测量，测量完成，通过按或上下方向键查看成组测量结果，按返回键退出。
放电测量：在主菜单中，通过或方向键移动光标选中“手动测量”，按确定键，通过或方向键移动光标进入“放电测量”进行监测放电状态。
