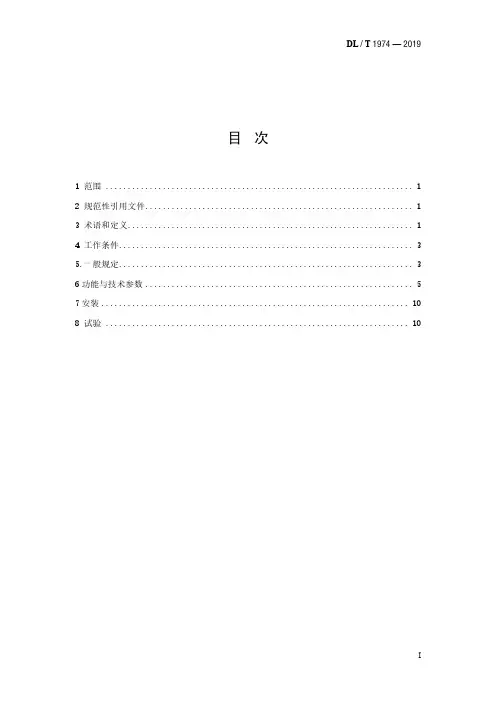

目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 工作条件 (3)5.一般规定 (3)6功能与技术参数 (5)7安装 (10)8 试验 (10)I水电厂直流系统技术条件1 范围本标准规定了水电厂直流系统的功能、性能、安装、试验等要求。

本标准适用于水电厂测量、控制、操作、保护、事故照明等的直流电源。

2 规范性引用文件下列文件对本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。

GB/T 17478 低压直流电源设备的性能特性GB/T 19638 固定型阀控式铅酸蓄电池GB/T 19826 电力工程直流电源设备通用技术条件及安全要求GB/T 2900.1 电工术语基本术语GB/T 2900.41 电工术语原电池和蓄电池GB/T 2900.77 电工术语电工电子测量和仪器仪表第1部分：测量的通用术语DL/T 329 基于DL/T860的变电站低压电源设备通信接口DL/T 459 电力系统直流电源柜订货技术条件DL/T 724 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 781 电力用高频开关整流模块DL/T 856 电力用直流电源监控装置DL/T 1392 直流电源系统绝缘监测装置技术条件DL/T 5044 电力工程直流电源系统设计技术规程DL/T 5186 水力发电厂机电设计规范3 术语和定义3.1恒流充电constant current charge指在充电电压范围内维持充电电流恒定的充电方式。

3.2恒压充电constant voltage charge1DL / T1974 — 20192 指在充电电流范围内维持充电电压恒定的充电方式。

3.3恒流限压充电constant-current limit voltage charge先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，直到充电完毕。

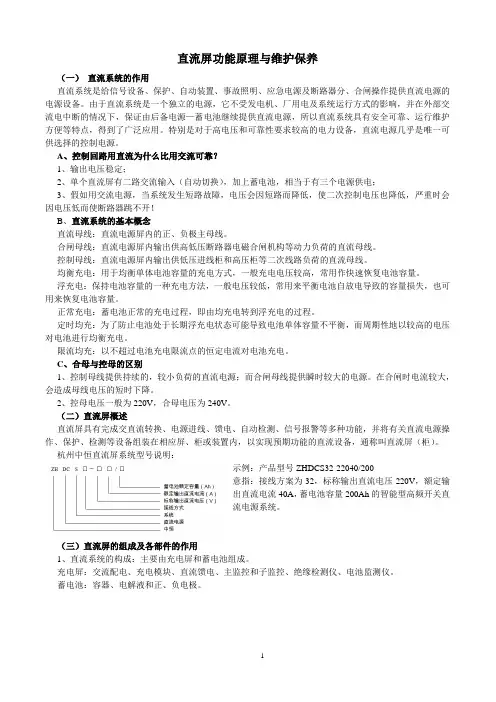

直流屏功能原理与维护保养（一）直流系统的作用直流系统是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。

由于直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源，所以直流系统具有安全可靠、运行维护方便等特点，得到了广泛应用。

特别是对于高电压和可靠性要求较高的电力设备，直流电源几乎是唯一可供选择的控制电源。

A、控制回路用直流为什么比用交流可靠？1、输出电压稳定；2、单个直流屏有二路交流输入（自动切换），加上蓄电池，相当于有三个电源供电；3、假如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开！B、直流系统的基本概念直流母线：直流电源屏内的正、负极主母线。

合闸母线：直流电源屏内输出供高低压断路器电磁合闸机构等动力负荷的直流母线。

控制母线：直流电源屏内输出供低压进线柜和高压柜等二次线路负荷的直流母线。

均衡充电：用于均衡单体电池容量的充电方式，一般充电电压较高，常用作快速恢复电池容量。

浮充电：保持电池容量的一种充电方法，一般电压较低，常用来平衡电池自放电导致的容量损失，也可用来恢复电池容量。

正常充电：蓄电池正常的充电过程，即由均充电转到浮充电的过程。

定时均充：为了防止电池处于长期浮充电状态可能导致电池单体容量不平衡，而周期性地以较高的电压对电池进行均衡充电。

限流均充：以不超过电池充电限流点的恒定电流对电池充电。

C、合母与控母的区别1、控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源。

在合闸时电流较大，会造成母线电压的短时下降。

2、控母电压一般为220V，合母电压为240V。

（二）直流屏概述直流屏具有完成交直流转换、电源进线、馈电、自动检测、信号报警等多种功能，并将有关直流电源操作、保护、检测等设备组装在相应屏、柜或装置内，以实现预期功能的直流设备，通称叫直流屏（柜）。

一、填空题：1、现代通讯电源系统一般由五部分组成，它们分别是直流配电单元、交流配电单元、整流部分、监控单元和蓄电池组。

2、在后台监控软件（V3.0）中的设备编号为只读项，用户不能修改，系统会自动分配编号。

SCM类型设备编号为2，ZXDU-EMU类型设备编号为1，其它类型设备编号为0。

3、交流配电单元为实现两路交流输入的互锁通常采用的两种方案是机械互锁（双空开型）和电气互锁（双交流接触器型）。

4、当组合电源系统不是满配置时，应尽量将整流模块均匀挂接在交流三相上，以保证三相平衡,否则会引起零线电流过大，系统发生故障。

5、通讯电源系统中，当监控单元不能工作时，电源系统只能一直处于浮充状态，不能对蓄电池进行均充操作。

6、当交流市电为单相时，需将交流输入三相端子复接，以免监控单元产生交流故障告警。

7、针对雷电的危害，电源系统采取三级防雷措施。

在机柜的外部（即交流线由室外进入机房的入口处）安装有交流配电系统的第一级防雷（第一级防雷为选配），在系统的交流配电部分安装有交流配电系统的第二级防雷。

第三级防雷主要吸收残压，安装在整流模块的内部。

8、通用监控单元ZXD-CSU的MAIN板上提供有三种接口：电源接口、CPU接口和扩展接口，其中CPU接口只能插接CPU板,其它子板可任意插接在扩展接口上。

9、通用监控单元ZXD-CSU通过CPU板上的9针插座（RS485接口）对整流器进行监控。

位于COMM-CTRL板上的26芯插座，提供三线的简化RS232接口和标准的RS232接口，通过这两个接口可实现电源系统的后台监控或远程监控。

10、由ZXD2400 50A整流模块组成的电源系统有ZXDU400和ZXDU600E。

11、ZXD2400整流模块自带有风扇，自动四级散热保护：半转、全转、半载和停机。

12、只有当监控单元按用户要求配置有CTRL板时，才对前台监控软件中干结点输出子菜单进行设置。

13、中兴开关电源整流模块（48V系列）有四个型号，它们分别是ZXD800 15A系列、ZXD1500 30A系列、ZXD2400 50A系列和ZXD5000 100A系列。

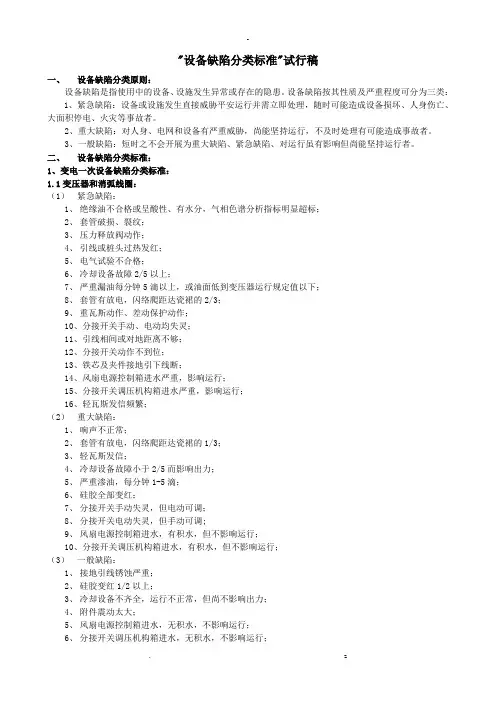

"设备缺陷分类标准"试行稿一、设备缺陷分类原则：设备缺陷是指使用中的设备、设施发生异常或存在的隐患。

设备缺陷按其性质及严重程度可分为三类：1、紧急缺陷：设备或设施发生直接威胁平安运行并需立即处理，随时可能造成设备损坏、人身伤亡、大面积停电、火灾等事故者。

2、重大缺陷：对人身、电网和设备有严重威胁，尚能坚持运行，不及时处理有可能造成事故者。

3、一般缺陷：短时之不会开展为重大缺陷、紧急缺陷、对运行虽有影响但尚能坚持运行者。

二、设备缺陷分类标准：1、变电一次设备缺陷分类标准：1.1变压器和消弧线圈：（1）紧急缺陷：1、绝缘油不合格或呈酸性、有水分，气相色谱分析指标明显超标；2、套管破损、裂纹；3、压力释放阀动作；4、引线或桩头过热发红；5、电气试验不合格；6、冷却设备故障2/5以上；7、严重漏油每分钟5滴以上，或油面低到变压器运行规定值以下；8、套管有放电，闪络爬距达瓷裙的2/3；9、重瓦斯动作、差动保护动作；10、分接开关手动、电动均失灵；11、引线相间或对地距离不够；12、分接开关动作不到位；13、铁芯及夹件接地引下线断；14、风扇电源控制箱进水严重，影响运行；15、分接开关调压机构箱进水严重，影响运行；16、轻瓦斯发信频繁；（2）重大缺陷：1、响声不正常；2、套管有放电，闪络爬距达瓷裙的1/3；3、轻瓦斯发信；4、冷却设备故障小于2/5而影响出力；5、严重渗油，每分钟1-5滴；6、硅胶全部变红；7、分接开关手动失灵，但电动可调；8、分接开关电动失灵，但手动可调;9、风扇电源控制箱进水，有积水，但不影响运行；10、分接开关调压机构箱进水，有积水，但不影响运行；（3）一般缺陷：1、接地引线锈蚀严重；2、硅胶变红1/2以上；3、冷却设备不齐全，运行不正常，但尚不影响出力；4、附件震动太大；5、风扇电源控制箱进水，无积水，不影响运行；6、分接开关调压机构箱进水，无积水，不影响运行；7、油泵运行状态指示器显示异常1.2断路器（1）紧急缺陷：1、套管裂纹或放电痕迹、密封舱漏气；2、主要工程试验不合格；3、接触局部桩头、引线过热发红；4、严重漏油每分钟5滴以上；5、机构失灵拒动；6、真空泡变色；7、液压、气压、机构压力异常启动频繁，管道渗漏；8、SF6压力低闭锁；9、小车推不进或拉不出；10、机构不储能或不建压；11、控制室无断路器实时状态；12、断路器不能分合；13、分合闸线圈烧坏；14、操作机构箱、端子箱进水严重，影响运行；15、控制回路断线；16、小车闭锁装置损坏，无法操作；（2）重大缺陷：1、断路器机构箱、端子箱漏水，有积水，但不影响运行。

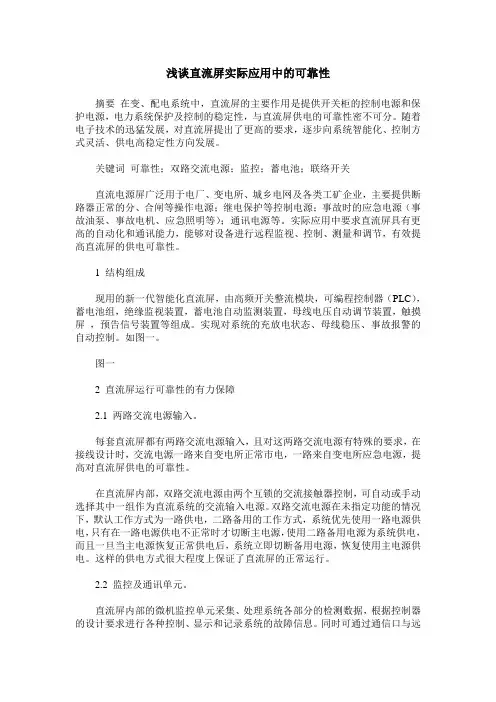

浅谈直流屏实际应用中的可靠性摘要在变、配电系统中，直流屏的主要作用是提供开关柜的控制电源和保护电源，电力系统保护及控制的稳定性，与直流屏供电的可靠性密不可分。

随着电子技术的迅猛发展，对直流屏提出了更高的要求，逐步向系统智能化、控制方式灵活、供电高稳定性方向发展。

关键词可靠性；双路交流电源；监控；蓄电池；联络开关直流电源屏广泛用于电厂、变电所、城乡电网及各类工矿企业，主要提供断路器正常的分、合闸等操作电源；继电保护等控制电源；事故时的应急电源（事故油泵、事故电机、应急照明等）；通讯电源等。

实际应用中要求直流屏具有更高的自动化和通讯能力，能够对设备进行远程监视、控制、测量和调节，有效提高直流屏的供电可靠性。

1 结构组成现用的新一代智能化直流屏，由高频开关整流模块，可编程控制器（PLC），蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。

实现对系统的充放电状态、母线稳压、事故报警的自动控制。

如图一。

图一2 直流屏运行可靠性的有力保障2.1 两路交流电源输入。

每套直流屏都有两路交流电源输入，且对这两路交流电源有特殊的要求，在接线设计时，交流电源一路来自变电所正常市电，一路来自变电所应急电源，提高对直流屏供电的可靠性。

在直流屏内部，双路交流电源由两个互锁的交流接触器控制，可自动或手动选择其中一组作为直流系统的交流输入电源。

双路交流电源在未指定功能的情况下，默认工作方式为一路供电，二路备用的工作方式，系统优先使用一路电源供电，只有在一路电源供电不正常时才切断主电源，使用二路备用电源为系统供电，而且一旦当主电源恢复正常供电后，系统立即切断备用电源，恢复使用主电源供电。

这样的供电方式很大程度上保证了直流屏的正常运行。

2.2 监控及通讯单元。

直流屏内部的微机监控单元采集、处理系统各部分的检测数据，根据控制器的设计要求进行各种控制、显示和记录系统的故障信息。

同时可通过通信口与远端设备通讯，操作人员在值班室就能看到直流屏的运行状态，在偏远无人值班变电所尤为适用。

KEHAIKH-T系列电力电源监控系统技术说明书(2.01)大连科海测控技术有限公司一. 产品概述：KH-T系列触摸屏直流微机监控系统，是将最新的触摸屏技术、嵌入式工控机、数据传输技术，应用到电力电源中，以实现本地或远程集中监测、控制和智能管理的高技术产品。

监控系统作为直流操作电源中测控和管理的核心单元，其主要的作用是：根据直流系统中各功能模块的运行方式和蓄电池的充电曲线，预先进行参数设置,并实时监测系统的运行数据和状态，将数据进行分析处理或上传，控制直流系统安全有效的运行。

二. 特点主机：采用嵌入式工控机，模块化设计，平板嵌入式安装；显示器：采用10.2英寸彩色液晶触摸屏，宽屏幕（16：9）高分辨率。

界面：全中文显示，界面直接显示系统的配置图、主要数据、开关的状态。

运行人员可以很直观地了解系统的配置和运行情况。

三．配置显示器： 10.2英寸彩色液晶触摸屏（宽屏16：9）；7.0英寸彩色液晶触摸屏（宽屏16：9）；5.7英寸彩色液晶触摸屏(PLC系统使用)；5.7英寸单色液晶触摸屏(PLC系统使用)；5.1英寸单色液晶触摸屏；功能模块：数据采集模块：ADC-10（ ADC-20 ）；（或西门子PLC）绝缘选线模块：KHJJ-64B; KHJJ-32B电池巡检模块：KHDJ-56B; KHDJ-24B;高频模块：各个厂家的数字口模块各个厂家的模拟口模块监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。

四．操作及说明4．1密码：用于系统的参数设定，密码共分三级：一级密码不公开，主要用于生产厂家或专业人员，对系统的各种参数的设定和修改，配置系统的出厂参数并保存为“出厂设置”以及清除“故障记录”和“事件记录”等。

二级密码不公开，主要用于一般操作人员，对系统的常用参数的设定和修改。

三级密码是12345678，主要用于值班人员等，三级密码只能查看系统的各种参数不能修改4．2名词解释(监控器专有名词解释)4.2.1最大浮充电流设备正常运行时，流过电池组的浮充电流是很小的。

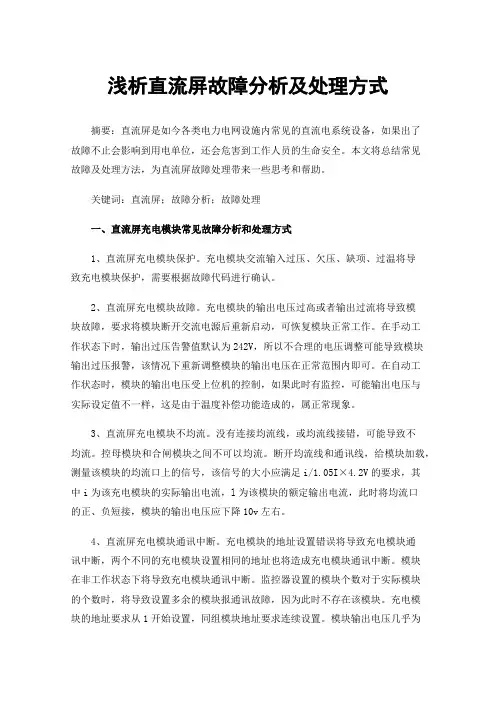

浅析直流屏故障分析及处理方式摘要：直流屏是如今各类电力电网设施内常见的直流电系统设备，如果出了故障不止会影响到用电单位，还会危害到工作人员的生命安全。

本文将总结常见故障及处理方法，为直流屏故障处理带来一些思考和帮助。

关键词：直流屏；故障分析；故障处理一、直流屏充电模块常见故障分析和处理方式1、直流屏充电模块保护。

充电模块交流输入过压、欠压、缺项、过温将导致充电模块保护，需要根据故障代码进行确认。

2、直流屏充电模块故障。

充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流电源后重新启动，可恢复模块正常工作。

在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。

在自动工作状态时，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。

3、直流屏充电模块不均流。

没有连接均流线，或均流线接错，可能导致不均流。

控母模块和合闸模块之间不可以均流。

断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，l为该模块的额定输出电流，此时将均流口的正、负短接，模块的输出电压应下降10v左右。

4、直流屏充电模块通讯中断。

充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成充电模块通讯中断。

模块在非工作状态下将导致充电模块通讯中断。

监控器设置的模块个数对于实际模块的个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。

充电模块的地址要求从1开始设置，同组模块地址要求连续设置。

模块输出电压几乎为零，输出电流在额定电流的15%以下。

模块具有短路保护功能，需要检查模块输出端是否存在短路现象。

5、充电模块电压输出无法达到设定的电压值。

电力操作交直流屏及封闭母线技术要求规格1、直流标称电压：220VDC2、配置：路电源进线3、蓄电池容量：38Ah/组依据标准DL/T 5044-2004 电力工程直流系统设计技术规程DL/T 459—2000电力系统直流电源柜订货技术条件DL/T 637-1997阀控式密封铅酸蓄电池订货技术条件DL/T 634.5101-2002远动设备及系统第5101部分:传输规约基本远动任务配套标准系统组成1、主监控单元：1台，与各监测单元和充电模块通讯，通讯接口为RS485，带LCD和键盘。

2、交流监控单元：1个，监控两路交流电压/电流/状态/故障。

3、直流监测单元：1个，监测两段母线电压/电流/状态/故障。

4、开关量监测单元：1个，监测母线开关、馈线开关、跳闸开关、状态开关、故障信号等。

5、绝缘监测仪：1个，监测两段母线及各支路绝缘电阻/绝缘故障。

6、电池巡检仪：2个，分别监测两组蓄电池单体电压/总电压/总电流/温度。

7、柜体：交流配电柜1个，蓄电池柜1个，直流柜1个。

8、其他：蓄电池试验放电回路、熔断器和断路器、防雷击、声光报警装置等。

参数监测1、交流监测：监测两路三相交流电压U1、V1、W1、U2、V2、W2，监测一路交流电流、两路交流工作状态。

交流电压和电流的检测精度为1.5级。

2、直流监测：监测母线电压及电流，检测精度为1.0级。

3、蓄电池监测：监测两组蓄电池单体电压、总电压及电流，监测蓄电池温度。

电池电压和电流检测精度为1.0级。

4、绝缘监测：监测Ⅰ段母线正对地绝缘电阻、Ⅰ段母线负对地绝缘电阻、Ⅱ段母线正对地绝缘电阻、Ⅱ段母线负对地绝缘电阻。

监测各支路对地绝缘电阻。

故障监测1、交流故障：三相交流输入过压/欠压/缺相/停电，包括I、II路交流。

2、直流故障：母线电压过压/欠压。

3、蓄电池故障：单体电池过压/欠压、组压差过大，包括1组蓄电池。

4、绝缘降低故障：Ⅰ段母线正对地绝缘降低、Ⅰ段母线负对地绝缘降低、Ⅱ段母线正对地绝缘降低、Ⅱ段母线负对地绝缘降低。

电力用直流系统蓄电池损坏事故处理、分析与预防作者：韦延宏欧阳燕唐东平来源：《硅谷》2013年第13期摘要文章介绍了电力用直流系统组成及原理，举例故障进行分析，提供预防类似事故的措施和处理方法。

关键词电力；直流；蓄电池；故障；分析处理中图分类号：TM721 文献标识码：A 文章编号：1671-7597（2013）12-0143-011 工程概述1）木贾河水电站位于兴义市马岭镇乌拉村，装机容量为2 kW×1000 kW，原为民营股份投资，2008年6月投产；采用两机一变接线方式，35 kV 线路上网，机组电压6.3 kV；线路、主变压器及机组监控保护都选用常规电磁式继电器，机组励磁系统和调速器系统为微机式；配置100AH直流系统一套，额定电压220 V，选用额定电压12 V为免维护铅酸蓄电池18只，充电及监控选用深圳市瑞虹达电气有限公司生产的SP-0722型智能高频开关电源小系统。

2）该电站SP-0722型智能高频开关电源小系统特点。

系统采用双屏结构，功率屏安装1个监控硅链控制模块和2个整流模块，可提供220 V/14 A，安装降压硅堆一组，有直流馈线10回，电池屏单独安装18只蓄电池，分4层布置；所有模块均采用带电插拔结构，安装、维护方便，模块和监控器在一个托架内，结构紧凑；监控器无需外接线和外接传感器，即可完成三相交流电压、合闸母线电压、控制母线电压，控制母线电流、电池充电电流以及电池放电电流测量，检测模块故障状态、直流断路器状态、熔断器状态、绝缘状态，还具有均浮充自动转换、定期均充、均充限时等自动管理蓄电池的功能，提供RTU、MODBUS、CDT三种通讯规约选择，能与不同综合自动化系统连接，满足对直流系统监控需要。

本系统没有选配电池巡检功能、支路绝缘检测功能、温度补偿功能。

2 事故经过及处理2013年初，电站上网线路故障处理结束，系统带电至线路侧，电站操作主变压器高压侧断路器合闸时，直流电源消失，检查发现其中一只蓄电池损坏，多只蓄电池接线柱锈蚀，对各接线桩头处理并更换损坏的蓄电池后恢复正常。
