模拟电子技术实验问答题汇总

模拟电子技术实验问答题汇总

目录共射单管放大电路部分1.在共射单管放大电路中,如何得到静态工作点？ (1)2.在共射单管放大电路中, 如何测量输入电阻？ (2)3.在共射单管放大电路中, 如何测量输出电阻？ (2)4、单管放大电路中, 如何测量通频带？ (2)5.单管共射放大器的主要用途是什么, 具有什么特点？ (2)6、在共射单管放大电路中电位器的作用是什么？电容Ce的作用是什么？ (2)差分放大电路部分7、在差动放大器中, 画出双端输入差模信号, 单端输入差模信号时的信号输入图。

(2)8、在差动放大器中, 如何调零？ (2)9、在差动放大器中, 画出输入共模信号时的信号输入图。

(3)10、在差动放大器中, 测量单端输出电压增益时, 应如何处理数据？ (3)11、在差动放大器中, 测量双端输出电压增益时, 应如何处理数据？ (3)12.在差动放大器实验中 (3)（1）差放中双端输出和单端输出各应用于何种情形, 各有何特点？ (3)（2）差放的主要作用是什么？ (4)（3）共模抑制比的定义是什么？它描述了差放的何种能力？ (4)（4）请对差放的单端输出的传输特性曲线进行解释 (3)万用表测量与电压偏置13.若用数字万用表测得共射极电路UCE≈0或UCE≈UCC, 则表明管子分别处于什么状态？ (4)14、如果晶体管要接成一个不失真的放大器使用, 对于共射极接法的晶体管, (4)15.输入输出电阻测量 (4)负反馈放大电路部分16.在“负反馈放大电路”实验中, 怎样找出通频带中的上、下限频率？ (4)波形发生器部分17、在“波形发生器”实验中, RC桥式正弦波振荡器电路中正反馈网络的作用是什么？418、在“波形发生器”实验中, 负反馈网络的作用是什么？振荡频率的计算公式？ (4)功率放大电路部分19、在OTL功率放大电路（互补对称功率放大器）中（需配合电路图） (3)（1）C3电容的作用,该电路能否空载输出？ (5)（2）二极管D1.D2的作用 (5)（2）*三极管T2.T3的作用 (5)（3）C2电容的作用 (4)20、OTL功率放大电路(互补对称功率放大器)中, 如何得到最大不失真输出波形？ (5)21、OTL功率放大电路(互补对称功率放大器)中, 电流表如何连接（“+”、“-”各与哪里连接？） (5)放大器输入输出参数测量与现象分析22.怎样测试放大器电路输出电阻Ro？ (5)23.怎样测试放大器输入电阻Ri？624、单管放大电路中, 加大输入信号Vi时, 输出波形可能会出现哪几种失真？分别是由什么原因引起的？6模拟电子技术实验问答题汇总共射单管放大电路部分1.在共射单管放大电路中,如何得到静态工作点？答: 初调静点（空载）: 插上J3, J5, 连成单管放大电路, 由波形发生器输出频率为1kHz, 幅度为4V的正弦信号至放大器输入端, 观察输出波形为双向失真, 再降低至80mV左右,调节上偏置电位器, 使输出波形为最大不失真正弦波。

模拟电子技术题库

模拟电子技术题库

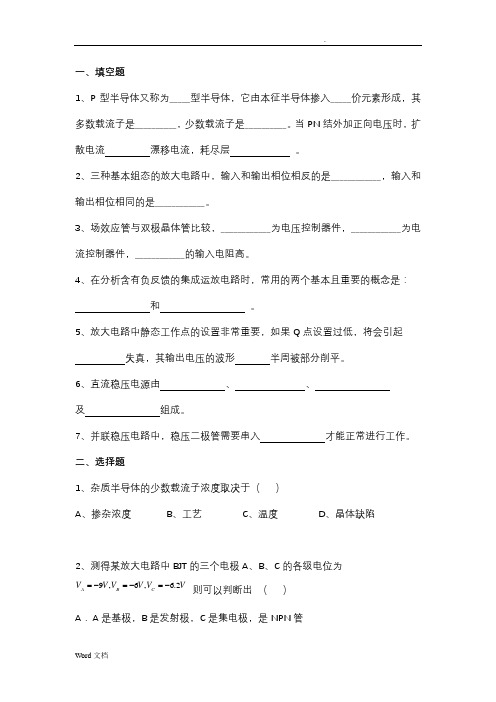

一、填空题1、P 型半导体又称为_____型半导体，它由本征半导体掺入_____价元素形成，其多数载流子是__________，少数载流子是__________。

当PN 结外加正向电压时，扩散电流 漂移电流，耗尽层 。

2、三种基本组态的放大电路中，输入和输出相位相反的是____________，输入和输出相位相同的是____________。

3、场效应管与双极晶体管比较，____________为电压控制器件，____________为电流控制器件，____________的输入电阻高。

4、在分析含有负反馈的集成运放电路时，常用的两个基本且重要的概念是：和 。

5、放大电路中静态工作点的设置非常重要，如果Q 点设置过低，将会引起失真，其输出电压的波形 半周被部分削平。

6、直流稳压电源由 、 、及 组成。

7、并联稳压电路中，稳压二极管需要串入 才能正常进行工作。

二、选择题1、杂质半导体的少数载流子浓度取决于（ ）A 、掺杂浓度B 、工艺C 、温度D 、晶体缺陷2、测得某放大电路中BJT 的三个电极A 、B 、C 的各级电位为V V V V V V C B A 2.6,6,9-=-=-= 则可以判断出 （ ）A ． A 是基极，B 是发射极，C 是集电极，是NPN 管B．A是集电极，B是基极，C是发射极，是PNP管C．A是集电极，B是发射极，C是基极，是PNP管D．A是发射极，B是集电极，C是基极，是NPN管3、P沟道增强型场效应管处于放大状态时要求（）A、UGS＞0，UDS＞0B、UGS＜0，UDS＜0C、UGS＞0，UDS＜0D、UGS＜0，UDS＞04、某仪表的放大电路，要求Ri很大，输出电流稳定，则应采用（）形式来达到性能要求。

A、电流串联负反馈B、电压并联负反馈C、电流并联负反馈D、电压串联负反馈5、在长尾式差分放大电路中，电阻Re的作用是：（）A、提高RiB、提高AvdC、提高K CMRD、提高Avc6、差分放大电路的输出由双端输出改为由单端输出时，其K CMR将会（）。

《模拟电子技术》经典习题(有图详细分析版)

《模拟电子技术》经典习题(有图详细分析版)

项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。

2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。

3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。

三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。

4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。

5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。

6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。

图1.52 题6图解：（a）VD导通，U AB=-6V。

（b）VD截止，U AB=-12 V。

（c）VD1导通，VD2截止，U AB=0 V。

（d）VD1截止，VD2导通，U AB=-15 V。

7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。

图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。

试画出u i与的波形。

解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。

9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。

图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

模拟电子技术基础试题及答案

模拟电子技术基础试题及答案

(120)1．纯净的半导体叫（）。

掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。

A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。

A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。

A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。

A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。

A．43dB B．40dB C．37dB D．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。

A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。

A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。

A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。

A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。

A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。

A．比较B．滤波C．调整(210)1．因为N型半导体的多子是自由电子，所以它带负电。

（）2．电路只要满足，就一定会产生正弦波振荡。

（）3．放大电路必须加上合适的直流电源才能正常工作。

（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）5．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

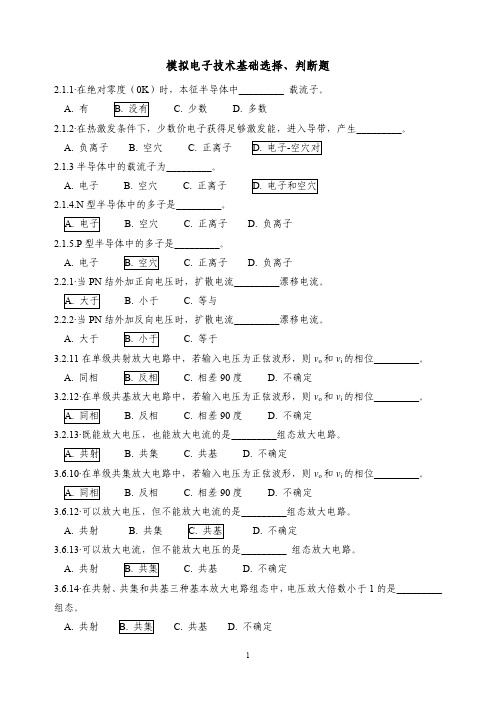

模拟电子技术基础选择、判断题

模拟电子技术基础选择、判断题

模拟电子技术基础选择、判断题2.1.1·在绝对零度（0K）时，本征半导体中_________ 载流子。

A. 有B. 没有C. 少数D. 多数2.1.2·在热激发条件下，少数价电子获得足够激发能，进入导带，产生_________。

A. 负离子B. 空穴C. 正离子D. 电子-空穴对2.1.3半导体中的载流子为_________。

A. 电子B. 空穴C. 正离子D. 电子和空穴2.1.4.N型半导体中的多子是_________。

A. 电子B. 空穴C. 正离子D. 负离子2.1.5.P型半导体中的多子是_________。

A. 电子B. 空穴C. 正离子D. 负离子2.2.1·当PN结外加正向电压时，扩散电流_________漂移电流。

A. 大于B. 小于C. 等与2.2.2·当PN结外加反向电压时，扩散电流_________漂移电流。

A. 大于B. 小于C. 等于3.2.11在单级共射放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.2.12·在单级共基放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.2.13·既能放大电压，也能放大电流的是_________组态放大电路。

A. 共射B. 共集C. 共基D. 不确定3.6.10·在单级共集放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.6.12·可以放大电压，但不能放大电流的是_________组态放大电路。

A. 共射B. 共集C. 共基D. 不确定3.6.13·可以放大电流，但不能放大电压的是_________ 组态放大电路。

21个详细且精湛的模拟电子技术问答_图文

21个详细且精湛的模拟电子技术问答_图文

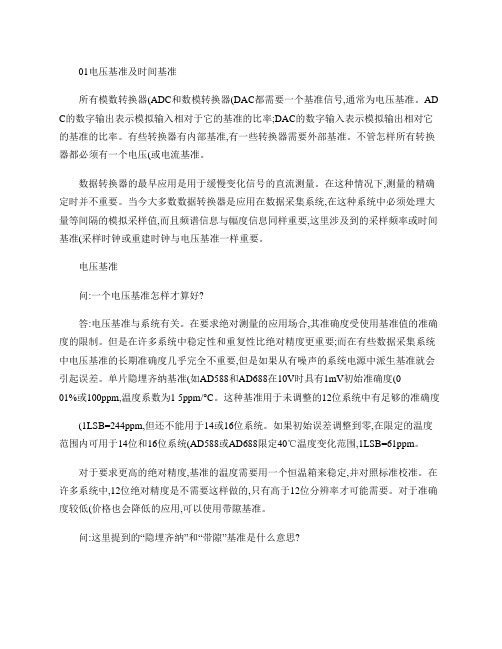

01电压基准及时间基准所有模数转换器(ADC和数模转换器(DAC都需要一个基准信号,通常为电压基准。

AD C的数字输出表示模拟输入相对于它的基准的比率;DAC的数字输入表示模拟输出相对它的基准的比率。

有些转换器有内部基准,有一些转换器需要外部基准。

不管怎样所有转换器都必须有一个电压(或电流基准。

数据转换器的最早应用是用于缓慢变化信号的直流测量。

在这种情况下,测量的精确定时并不重要。

当今大多数数据转换器是应用在数据采集系统,在这种系统中必须处理大量等间隔的模拟采样值,而且频谱信息与幅度信息同样重要,这里涉及到的采样频率或时间基准(采样时钟或重建时钟与电压基准一样重要。

电压基准问:一个电压基准怎样才算好?答:电压基准与系统有关。

在要求绝对测量的应用场合,其准确度受使用基准值的准确度的限制。

但是在许多系统中稳定性和重复性比绝对精度更重要;而在有些数据采集系统中电压基准的长期准确度几乎完全不重要,但是如果从有噪声的系统电源中派生基准就会引起误差。

单片隐埋齐纳基准(如AD588和AD688在10V时具有1mV初始准确度(001%或100ppm,温度系数为1 5ppm/°C。

这种基准用于未调整的12位系统中有足够的准确度(1LSB=244ppm,但还不能用于14或16位系统。

如果初始误差调整到零,在限定的温度范围内可用于14位和16位系统(AD588或AD688限定40℃温度变化范围,1LSB=61ppm。

对于要求更高的绝对精度,基准的温度需要用一个恒温箱来稳定,并对照标准校准。

在许多系统中,12位绝对精度是不需要这样做的,只有高于12位分辨率才可能需要。

对于准确度较低(价格也会降低的应用,可以使用带隙基准。

问:这里提到的“隐埋齐纳”和“带隙”基准是什么意思?答:这是两种最常见的用于集成电路中的精密基准。

“隐埋”或表层下齐纳管比较稳定和精确。

它是由一个具有反向击穿电压修正值的二极管组成,这个二极管埋在集成电路芯片的表层下面,再用保护扩散层覆盖以免在表面下击穿,见图1 1。

2023年模拟电子技术基础问题

2023年模拟电子技术基础问题【2023年模拟电子技术基础问题一】1、交流负反馈放大电路的的四种基本组态？答：交流负反馈有四种组态,即电压串联、电压并联、电流串联和电流并联,有时也称为交流负反馈的四种方式。

2、放大电路中引入电流串联负反馈后，将对性能产生什么样的影响？答：对电压增益有削弱作用、提高其增益稳定性、降低失真、提高输入电阻、提高输出电阻等。

3、放大电路中引入电压串联负反馈后，将对性能产生什么样的影响？答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低输出电阻等。

4、放大电路中引入电流并联负反馈后，将对性能产生什么样的影响？答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、提高低输出电阻等。

5、放大电路中引入电压并联负反馈后，将对性能产生什么样的影响？答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低低输出电阻等。

6、什么是深度负反馈？在深度负反馈条件下，如何估算放大倍数？答：在反馈放大器中，如中？1，则，满足这种条件的放大器叫深度负反馈放大器，此时的放大器的闭环增益已经完全由反馈系数决定。

7、负反馈愈深愈好吗？什么是自激振荡？什么样的反馈放大电路容易产生自激振荡？如何消除自激振荡？答：不是。

当负反馈放大电路的闭环增益中 =0，则，说明电路在输入量为0时就有输出，称电路产生了自激振荡。

当信号频率进入低频或高频段时，由于附加相移的产生，负反馈放大电路容易产生自激振荡。

要消除自激振荡，就必须破坏产生振荡的条件，改变AF的频率特性，使。

8、放大电路中只能引入负反馈吗？放大电路引入正反馈能改善性能吗？答：不是。

能，如自举电路，在引入负反馈的同时，引入合适的正反馈，以提高输入电阻。

9、电压跟随器是一种什么组态的放大器？它能对输入的电压信号放大吗？答：电压跟随器是一种电压串联放大器。

它不能对输入的电压信号放大。

10、电压跟随器是属于什么类型的反馈放大器？答：电压跟随器是一种电压串联反馈放大器。

模拟电子技术基础模拟题1-4

模 拟 题 一一、填空(20)分1、在杂质半导体中,多数载流子的浓度主要取决于 ,少数载流子的浓度则 与 有很大关系。

２、场效应管是 控制器件，而双极型三极管是 控制器件。

绝缘栅型场效应管输入电阻很大，是因为 原因。

3、放大电路中，己知三极管三个电极的对地电位为V A = -9V ，V B ＝-6．２V, V C ＝－6Ｖ, 则该三极管是 三极管,A 为 极，Ｂ为 极,Ｃ为 极。

4、正弦波振荡电路产生振荡的幅值条件是 ，相位条件是 ，电路起振的条件是 。

５、为了提高功率放大电路的输出功率和效率,三极管应工作在 类状态，其最高效率可达到 ;而要消除交越失真，则应工作在 类状态。

６、己知放大电路的输入信号电压为１mV.输出电压为1V ，引入负反馈后,为得到同样的输出电压,需加输入信号电压10mV ，则引入的反馈系数为 ;电路的反馈深度为 。

７、在单相桥式整流电路中,若变压器副边电压的有效值为1０V,整流二极管视为理想元件，则输出电压为 V;二极管承受的反向电压峰值为 V 。

8、采用差分放大电路的目的是为了 。

二、单项选择题（2０分）１、当温度升高时，半导体三极管的β( ），穿透电流I CEO ( ),V be ( )a ： 变大 ｂ： 变小 c: 不变２、在ＯTL 功率放大电路中，电源电压V ＣＣ=１6Ｖ，R Ｌ＝８Ω，在理想情况下最大输出功率为( ）。

ａ: 3２W b: 8Ｗ c: 4W ｄ:１6W3、电路如图所示，该电路为( ）a:微分运算电路b:积分运算电路c ：对数运算电路４、电路如图所示，该电路的放大倍数==i V V V o A ( )设运放是理想的。

a ： 2０ ｂ：-20ｃ:２1 d ：-215、三极管工作在饱和区时，发射结 ( ) ，集电结( ）。

a. 正向偏置 ｂ. 反向偏置 c.无偏置电压6、电路如图所示，Ｒf 引入的反馈为( )a: 电流串联负反馈ｂ： 电压串联负反馈c: 电流并联负反馈d ： 电压并联负反馈7、在场效应管放大电路中，不能采用自给偏压电路的场效应管为( )a: 绝缘栅耗尽型场效应管 ｂ: 绝缘栅增强型场效应管c:结型场效应管8、桥式整流电容滤波电路的变压器副边电压有效值为2０V ，当253T )(C R L -≥时，输出电压为（ )。

模拟电子技术自测题(选择题)

模拟电子技术自测题2.1.1·在绝对零度（0K）时，本征半导体中_________ 载流子。

A. 有B. 没有C. 少数D. 多数2.1.2·在热激发条件下，少数价电子获得足够激发能，进入导带，产生_________。

A. 负离子B. 空穴C. 正离子D. 电子-空穴对2.1.3半导体中的载流子为_________。

A. 电子B. 空穴C. 正离子D. 电子和空穴2.1.4.N型半导体中的多子是_________。

A. 电子B. 空穴C. 正离子D. 负离子2.1.5.P型半导体中的多子是_________。

A. 电子B. 空穴C. 正离子D. 负离子2.2.1·当PN结外加正向电压时，扩散电流_________漂移电流。

A. 大于B. 小于C. 等与2.2.2·当PN结外加反向电压时，扩散电流_________漂移电流。

A. 大于B. 小于C. 等于3.2.11在单级共射放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.2.12·在单级共基放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.2.13·既能放大电压，也能放大电流的是_________组态放大电路。

A. 共射B. 共集C. 共基D. 不确定3.6.10·在单级共集放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。

A. 同相B. 反相C. 相差90度D. 不确定3.6.12·可以放大电压，但不能放大电流的是_________组态放大电路。

A. 共射B. 共集C. 共基D. 不确定3.6.13·可以放大电流，但不能放大电压的是_________ 组态放大电路。

A. 共射B. 共集C. 共基D. 不确定3.6.14·在共射、共集和共基三种基本放大电路组态中，电压放大倍数小于1的是_________组态。

模拟电子答辩问题

答辩问题（参考）
1、线性电源与开关电源的区别在哪里？哪种效率高？为什么？
2、单相桥式整流电路中假如某个二极管短路，会出现什么问题？
3、单相桥式整流电路中假如某个二极管开路，会出现什么问题？
4、单相桥式整流电容滤波电路的最大输出电压是多少？
5、选取滤波电路的滤波电容时，一般按 ，若滤波电路后接集成三端稳压器，则 =？
6、在单相桥式整流电容滤波电路中，流入整流电路的波形是什么波形？波形与 C 有关系吗？
7、三端集成稳压器的输入电流与输出电流有什么关系？
8、开关电源的输出电压是如何调节的？
9、开关电源的最大优点是什么？最大缺点是什么？
10、PWM是什么意思？如何实现PWM？
11、在桥式整流电路中，接入滤波电容C后，二极管的导通角度如何变化？
17、直流稳压电源一般由哪几部分组成，各部分的作用是什么？
18、整流滤波电路的输出电压随着输出电流的增加如何变化？为什么？
19、当已知稳压电源的输出电压后，该如何选择变压器的变比？
20、滤波器的类型有哪些？电容滤波与电感滤波如何与负载RL连接？
电子设置中应用的滤波器类繁多，但根据其元器件的不同，可分为无源滤波器和有源滤波器两大类。无源滤波器使用的元件是无源元件，在这一大类滤波器中，根据选用的元件特征进行分类见表，此表示出各类滤波器的应用频段，相对带宽及选频功能。
12、三端稳压器的输入与输出电压差多少合适？若压差过大会有什么影响？
13、稳压电源的输出电阻对输出电压有什么影响？
14、电容滤波适合于什么场合？电感滤波适合于什么场合？
15、单相桥式整流电路中，流过每个二极管的平均电流与负载电流有什么关系？
16、单相桥式整流电路中，每个二极管承受的最大反压是多少？
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
57、负反馈愈深愈好吗 ?什么是自激振荡 ?什么样的反馈放大电路容 易产生自激振荡?如何消除自激振荡? 答：不是。当负反馈放大电路的闭环增益 中 ＝0，则 ，说明电路 在输入量为 0 时就有输出，称电路产生了自激振荡。当信号频率进 入低频或高频段时，由于附加相移的产生，负反馈放大电路容易产
生自激振荡。要消除自激振荡，就必须破坏产生振荡的条件，改 变 AF 的频率特性，使 。
Байду номын сангаас
答：一般有阻容耦合、变压器耦合、直接耦合几种方式 43、多级放大电路的总电压增益等于什么? 答：等于各级增益之乘积。 44、多级放大电路输入输出电阻等于什么？ 答：分别等于第一级的输入电阻和末级的输出电阻。 45、直接耦合放大电路的特殊问题是什么?如何解决? 答：零点漂移是直接耦合放大电路最大的问题。最根本的解决方法 是用差分放大器。 46、为什么放大电路以三级为最常见? 答：级数太少放大能力不足，太多又难以解决零点漂移等问题。 47、什么是零点漂移？引起它的主要原因有那些因素？其中最根本 的是什么？ 答：放大器的输入信号为零时其输出端仍旧有变化缓慢且无规律的 输出信号的现象。生产这种现象的主要原因是因为电路元器件参数 受温度影响而发生波动从而导致 Q 点的不稳定，在多级放大器中由 于采用直接耦合方式，会使 Q 点的波动逐级传递和放大。 48、什么是反馈?什么是直流反馈和交流反馈 ?什么是正反馈和负反 馈? 答：输出信号通过一定的途径又送回到输入端被放大器重新处理的 现象叫反馈。如果信号是直流则称为直流反馈；是交流则称为交流 反馈，经过再次处理之后使放大器的最后输出比引入反馈之前更大 则称为正反馈，反之，如果放大器的最后输出比引入反馈之前更小， 则称为负反馈。 49、为什么要引入反馈? 答：总的说来是为了改善放大器的性能，引入正反馈是为了增强放 大器对微弱信号的灵敏度或增加增益；而引入负反馈则是为了提高 放大器的增益稳定性及工作点的稳定性、减小失真、改善输入输出 电阻、拓宽通频带等等。 50、交流负反馈有哪四种组态? 答：分别是电流串联、电流并联、电压串联、电压并联四种组态。
真三类、推挽功率放大器还可能存在交越失真。 32、放大器的工作点过高会引起什么样的失真？工作点过低呢？ 答：饱和失真、截止失真 33、放大器的非线性失真一般是哪些原因引起的？ 答：工作点落在输入特性曲线的非线性区、而输入信号的极小值还 没有为零时会导致非线性失真。 34、微变等效电路分析法与图解法在放大器的分析方面有什么区 别？ 答：可以比较方便准确地计算出放大器的输入输出电阻、电压增益 等。而图解法则可以比较直观地分析出放大器的工作点是否设置得 适当，是否会产生什么样的失真以及动态范围等。 35、用微变等效电路分析法分析放大电路的一般步骤是什么？ 答：1）计算出 Q 点中的 ；2）根据公式 计算出三极管的 。3）用 微变等效电路绘出放大器的交流通路。4）根据 3）和相应的公式分 别计算放大器的输入输出电阻、电压增益等. 36、微变等效电路分析法的适用范围是什么？ 答：适合于分析任何简单或复杂的电路。只要其中的放大器件基本 工作在线性范围内。 37、微变等效电路分析法有什么局限性？ 答：只能解决交流分量的计算问题，不能用来确定 Q 点，也不能用 以分析非线性失真及最大输出幅度等问题。 38、影响放大器的工作点的稳定性的主要因素有哪些？ 答：元器件参数的温度漂移、电源的波动等。 39、在共发射极放大电路中一般采用什么方法稳定工作点？ 答：引入电流串联式负反馈。 40、单管放大电路为什么不能满足多方面性能的要求? 答：放大能力有限；在输入输出电阻方面不能同时兼顾放大器与外 界的良好匹配。 41、耦合电路的基本目的是什么？ 答：让有用的交流信号顺利地在前后两级放大器之间通过，同时在 静态方面起到良好地隔离。 42、多级放大电路的级间耦合一般有几种方式？
55、放大电路中引入电压并联负反馈后，将对性能产生什么样的影 响? 答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降 低输入电阻、降低低输出电阻等。
56、什么是深度负反馈?在深度负反馈条件下，如何估算放大倍数? 答：在反馈放大器中，如 中 ?1，则 ，满足这种条件的放大器叫深 度负反馈放大器，此时的放大器的闭环增益已经完全由反馈系数决 定。
53、放大电路中引入电压串联负反馈后，将对性能产生什么样的影 响? 答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降 低输入电阻、降低输出电阻等。
54、放大电路中引入电流并联负反馈后，将对性能产生什么样的影 响? 答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降 低输入电阻、提高低输出电阻等。
function forumhottag_callback(data){ tags = data; } 51、交流负反馈放大电路的一般表达式是什么?
答： 。
52、放大电路中引入电流串联负反馈后，将对性能产生什么样的影 响? 答：对电压增益有削弱作用、提高其增益稳定性、降低失真、提高 输入电阻、提高输出电阻等。
67、从信号反馈的角度来看，振荡器属于什么类型的电路？ 答：从信号反馈的角度来看，振荡器属于正反馈放大电路。
68、产生正弦波振荡的起振条件是什么？ 答：产生正弦波振荡的起振条件是 。
22、放大器的静态工作点一般应该处于三极管输入输出特性曲线的 什么区域？ 答：通常应该处于三极管输入输出特性曲线的放大区中央。 23、在绘制放大器的直流通路时对电源和电容器应该任何对待？ 答：电容器应该视为开路，电源视为理想电源。 24、放大器的图解法适合哪些放大器？ 答：一般适合共射式上基偏单管放大器和推挽式功率放大器。 25、放大器的图解法中的直流负载线和交流负载线各有什么意义？ 答：直流负载线确定静态时的直流通路参数。交流负载线的意义在 于有交流信号时分析放大器输出的最大有效幅值及波形失真等问 题。 26、如何评价放大电路的性能?有哪些主要指标? 答：放大电路的性能好坏一般由如下几项指标确定：增益、输入输 出电阻、通频带、失真度、信噪比。 27、为什么放大器的电压增益的单位常常使用分贝？它和倍数之间 有什么关系？ 答：放大器的电压增益的单位常常使用分贝的原因：（1）数值变小， 读写方便。（2）运算方便。（3）符合听感，估算方便。二者之间的 关系是： 28、放大器的通频带是否越宽越好？为什么？ 答：不！放大器通频带的宽度并不是越宽越好，关键是应该看放大 器对所处理的信号频率有无特别的要求！例如选频放大器要求通频 带就应该很窄，而一般的音频放大器的通频带则比较宽。 29、放大器的输入输出电阻对放大器有什么影响？ 答：放大器的输入电阻应该越高越好，这样可以提高输入信号源的 有效输出，将信号源的内阻上所消耗的有效信号降低到最小的范围。 而输出电阻则应该越低越好，这样可以提高负载上的有效输出信号 比例。 30、设计放大器时，对输入输出电阻来说，其取值原则是什么？ 答：高入低出。 31、放大器的失真一般分为几类？ 答：单管交流小信号放大器一般有饱和失真、截止失真和非线性失
64、甲、乙类功率放大器各有什么特点？ 答：甲类功率放大器的特点：晶体管在信号的整个周期内均导通， 功耗大，失真小；乙类功率放大器的特点：晶体管仅在信号的半个 周期内导通，功耗小，失真大。
65、为什么乙类功率放大器会产生交越失真？如何克服？ 答：因为晶体管 b－e 间有开启电压为 Uon，当输入电压数值|ui| 66、为什么在设计功率放大器时必须考虑电源功耗、管耗、和效率 等问题？ 答：因为功率放大电路是在电源电压确定情况下，输出尽可能答的 功率。
58、放大电路中只能引入负反馈吗?放大电路引入正反馈能改善性能 吗? 答：不是。能，如自举电路，在引入负反馈的同时，引入合适的正 反馈，以提高输入电阻。
59、电压跟随器是一种什么组态的放大器？它能对输入的电压信号 放大吗？ 答：电压跟随器是一种电压串联放大器。它不能对输入的电压信号 放大。
60、电压跟随器是属于什么类型的反馈放大器？ 答：电压跟随器是一种电压串联反馈放大器。
61、电压跟随器主要用途在哪里？ 答：电压跟随器主要用途：一般用于多级放大电路的输入级、输出 级，也可连接两电路，起缓冲作用。
62、电压跟随器的输入输出特性如何？ 答：电压跟随器的输入输出特性：输入电阻高，输出电阻低。
63、一般说来功率放大器分为几类？ 答：按照晶体管在整个周期导通角的不同，可以分为甲类、乙类、 甲乙类、丙类、丁类。按照电路结构不同，可以分为变压器耦合、 无输出变压器 OTL、无输出电容 OCL、桥式推挽功率放大电路 BTL。
模电基础知识
1、半导体材料制作电子器件与传统的真空电子器件相比有什么特 点? 答：频率特性好、体积小、功耗小，便于电路的集成化产品的袖珍 化，此外在坚固抗震可靠等方面也特别突出；但是在失真度和稳定 性等方面不及真空器件。 2、什么是本征半导体和杂质半导体？ 答：纯净的半导体就是本征半导体，在元素周期表中它们一般都是 中价元素。在本征半导体中按极小的比例掺入高一价或低一价的杂 质元素之后便获得杂质半导体。 3、空穴是一种载流子吗?空穴导电时电子运动吗? 答：不是，但是在它的运动中可以将其等效为载流子。空穴导电时 等电量的电子会沿其反方向运动。 4、制备杂质半导体时一般按什么比例在本征半导体中掺杂？ 答：按百万分之一数量级的比例掺入。 5、什么是 N 型半导体?什么是 P 型半导体?当两种半导体制作在一起 时会产生什么现象? 答：多数载子为自由电子的半导体叫 N 型半导体。反之，多数载子 为空穴的半导体叫 P 型半导体。P 型半导体与 N 型半导体接合后 便 会形成 P-N 结。 6、PN 结最主要的物理特性是什么？ 答：单向导电能力和较为敏感的温度特性。 7、PN 结还有那些名称？ 答：空间电荷区、阻挡层、耗尽层等。 8、PN 结上所加端电压与电流是线性的吗?它为什么具有单向导电 性? 答：不是线性的，加上正向电压时，P 区的空穴与 N 区的电子在正 向电压所建立的电场下相互吸引产生复合现象，导致阻挡层变薄， 正向电流随电压的增长按指数规律增长，宏观上呈现导通状态，而 加上反向电压时，情况与前述正好相反，阻挡层变厚，电流几乎完 全为零，宏观上呈现截止状态。这就是 PN 结的单向导电特性。
