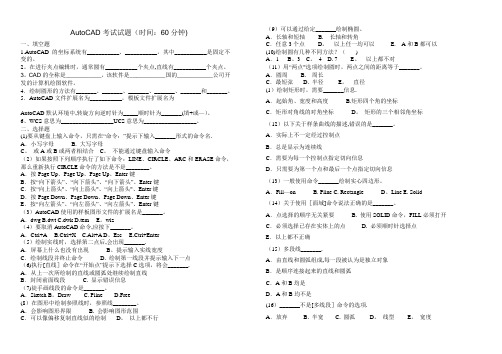

AutoCAD考试试题(时间:60分钟)
一、填空题
1.AutoCAD的坐标系统有_____wcs______、___ucs________,其中____wcs_______是固定不变的。
2.在进行夹点编辑时,通常圆有____5_______个夹点,直线有______3_____个夹点。
3.CAD的全称是_computer_aided_design________,该软件是____美国_______国的_autodesk__________公司开发的计算机绘图软件。
4.绘制圆形的方法有_圆心半径______、_圆心直径______、_两点______、___三点____、__相切相切半径_____和_相切相切相切______。
5.AutoCAD文件扩展名为___dwg________,模板文件扩展名为dwt 。
AutoCAD默认环境中,转旋方向逆时针为__+___顺时针为___-____(填+或-)。
6、WCS意思为_世界坐标系统_________________UCS意思为____用户坐标系统______________。
二、选择题
(1)要从键盘上输入命令,只需在“命令:”提示下输入___C____形式的命令名。A.小写字母 B. 大写字母
C. 或A或B或两者相结合 C. 不能通过键盘输入命令
(2)如果按照下列顺序执行了如下命令:LINE、CIRCLE、ARC和ERASE命令,那么重新执行CIRCLE命令的方法是不是____A____。
A.按Page Up、Page Up、Page Up、Enter键
B.按“向下箭头”、“向下箭头”、“向下箭头”、Enter键
C.按“向上箭头”、“向上箭头”、“向上箭头”、Enter键
D.按Page Down、Page Down、Page Down、Enter键
E.按“向左箭头”、“向左箭头”、“向左箭头”、Enter键
(3)AutoCAD使用的样板图形文件的扩展名是___B____。
A.dwg B .dwt C. dwk D. tem E. wiz
(4)要取消AutoCAD命令,应按下__D_____。
A.Ctrl+A B. Ctrl+X C. Alt+A D .Esc E. Ctrl+Enter
(5)绘制实线时,选择第二点后,会出现___D____。
A.屏幕上什么也没有出现 B.提示输入实线宽度
C.绘制线段并终止命令 D. 绘制第一线段并提示输入下一点
(6)执行[直线]命令在“开始点”提示下选择C选项,将会_______。
A.从上一次所绘制的直线或圆弧处继续绘制直线
B.封闭前面线段 C. 显示错误信息
(7)徒手画线段的命令是___A____。
A.Sketch B.Draw C. Pline D.Free
(8)在图形中绘制参照线时,参照线________。A.会影响图形界限 B. 会影响图形范围
C.可以像偏移复制直线似的绘制 D. 以上都不行
(9)可以通过给定____D___绘制椭圆。
A.长轴和短轴 B. 长轴和转角
C.任意3个点 D. 以上任一均可以 E. A和B都可以(10)绘制圆有几种不同方法?( E )
A.1 B.3 C. 4 D. 7 E. 以上都不对
(11)用“两点”选项绘制圆时,两点之间的距离等于___E____。A.圆周 B. 周长
C.最短弦 D. 半径 E. 直径
(1)绘制矩形时,需要___C____信息。
A.起始角、宽度和高度 B.矩形四个角的坐标
C.矩形对角线的对角坐标 D. 矩形的三个相邻角坐标
(12)以下关于样条曲线的描述,错误的是_______。
A.实际上不一定经过控制点
B.总是显示为连续线
C.需要为每一个控制点指定切向信息
D.只需要为第一个点和最后一个点指定切向信息
(13)一般使用命令____A___绘制实心四边形。
A.Fill-on B. Pline C. Rectangle D.Line E. Solid
(14)关于使用[面域]命令说法正确的是_______。
A.点选择的顺序无关紧要 B. 使用SOLID命令,FILL必须打开C.必须选择已存在实体上的点 D. 必须顺时针选择点
E.以上都不正确
(15)多段线___B____。
A.由直线和圆弧组成,每一段被认为是独立对象
B.是顺序连接起来的直线和圆弧
C.A和B均是
D.A和B均不是
(16)____D___不是[多线段]命令的选项。
A.放弃 B. 半宽 C. 圆弧 D. 线型 E. 宽度
(17)、哪种对象选择模式允许用户选择多边形边界内和多边形接触的实体()A.W B.F C.CP D.WP
(18)、某种图层上的实体不能编辑或者删除,但仍然可以在屏幕上可见,能够捕捉和标注尺寸,这种图层是:()
A.冻结的B.解冻的C.锁定的D.解锁的
(19)、定距等分点用()命令
A.DIVIDE B.MEASURE C.DIST D.LIST
(20)、开始画一幅图时可以使用图形样板,AutoCAD的图形样板文件用( B )作为扩展名。
A.dws B.dwt C.dxf D.dwg
(21).不能应用修剪命令“trim”进行修剪的对象是:( D )
A、圆弧
B、圆
C、直线
D、文字
(22).AutoCAD中CAD标准文件扩展名为( C )
A、dwg
B、dxf
C、dwt
D、dws
(23)、画笔和photoshop等很多软件都可以绘图,但和AutoCAD相比它们不能: C
A、打印图形
B、保存图形
C、精确绘图和设计
D、打开图形
(24)、AutoCAD不能处理以下哪类信息: C
A、矢量图形
B、光栅图形
C、声音信息
D、文字信息
三、判断题(12分)
1、没有封闭的图形也可以直接填充。
2、默认图层为0层,它是可以删除的。
3、单独的一根线也可以通过修剪来删除。?
4、正交功能打开时就只能画水平或垂直的线段。
5、所有图层均可加锁,也可以关闭所有图层。
6、加锁后的图层,该层上物体无法编辑,但可以向该层画图形。
7、在没有任何标注的情况下,也可以用基线和连续标注。
8、多线可以直接倒角或倒圆。
9、图块做好后,在插入时,是不可以放大或旋转的。
10、在三维建模时,三点一定能确定一个面。
11、F5键可以切换绘图窗口与文本窗口。
12.在画轴测图时,F2键可以切换上、右、左三个面。
四、简答题
(1)调用命令的方法有哪几种?
(2)新建文件的方法有哪几种?
工具栏:“标准工具栏”中的“新建”;
命令行:new;
下拉菜单:”文件“,”新建“;
(3)、为何用点的等分时,没有出现点?怎么才能出现?
(4)缩放命令有哪几个常用选项,请举出不少于三个选项,并简要介绍。(5)如何调用实体上特殊点捕捉工具条?
(6)图层有哪些特性和状态?为什么要使用图层?
层名;当前绘图使用的图层称为当前层;每一层对应一种颜色和线性。
状态:当前层和非当前层。
便于对绘图对象特征的编辑、修改和管理,实现对象特征的分层管理。
